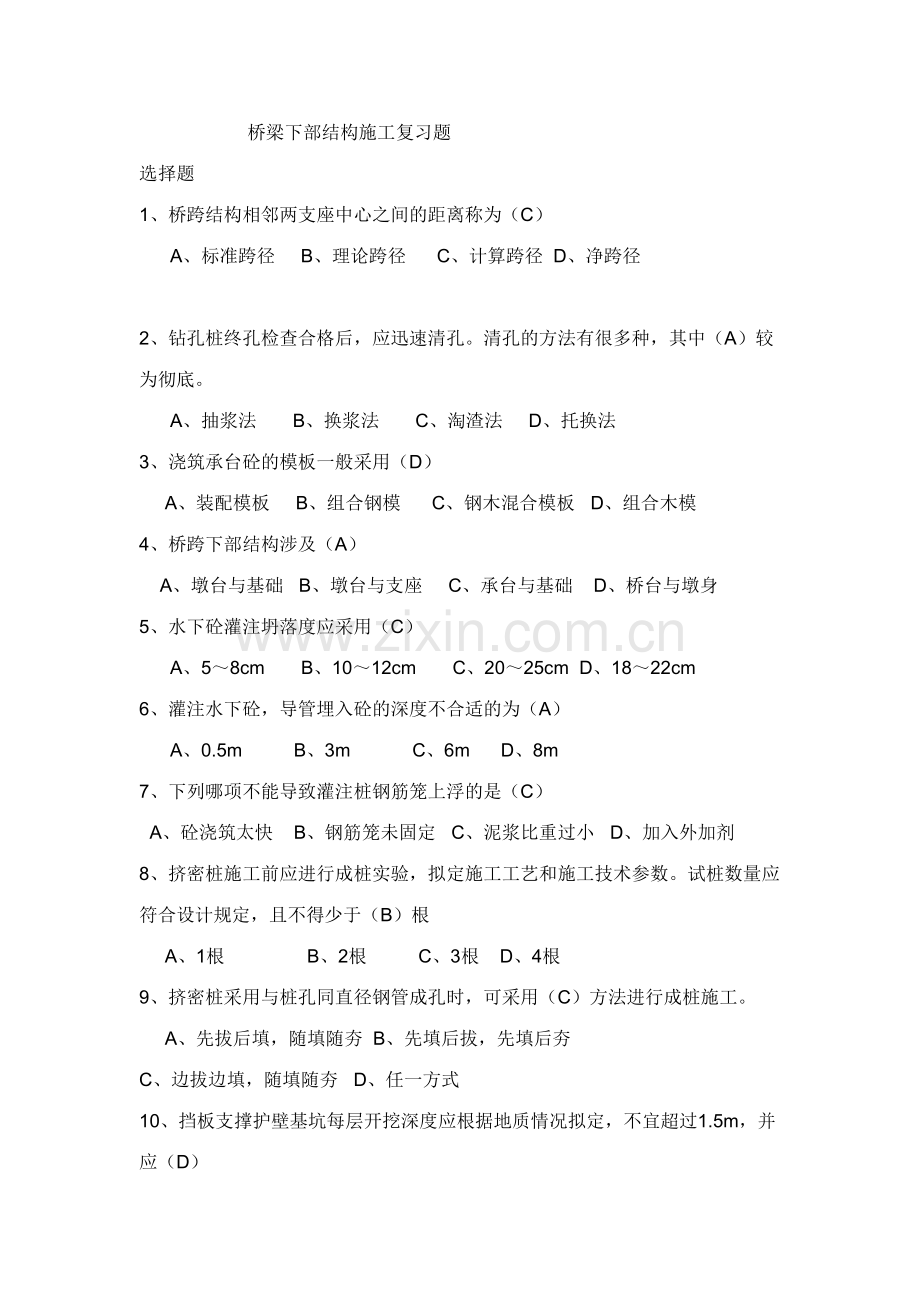

桥梁下部结构施工复习题
选择题
1、桥跨结构相邻两支座中心之间的距离称为（C）
A、标准跨径 B、理论跨径 C、计算跨径 D、净跨径
2、钻孔桩终孔检查合格后，应迅速清孔。清孔的方法有很多种，其中（A）较为彻底。
A、抽浆法 B、换浆法 C、淘渣法 D、托换法
3、浇筑承台砼的模板一般采用（D）
A、装配模板 B、组合钢模 C、钢木混合模板 D、组合木模
4、桥跨下部结构涉及（A）
A、墩台与基础 B、墩台与支座 C、承台与基础 D、桥台与墩身
5、水下砼灌注坍落度应采用（C）
A、5～8cm B、10～12cm C、20～25cm D、18～22cm
6、灌注水下砼，导管埋入砼的深度不合适的为（A）
A、0.5m B、3m C、6m D、8m
7、下列哪项不能导致灌注桩钢筋笼上浮的是（C）
A、砼浇筑太快 B、钢筋笼未固定 C、泥浆比重过小 D、加入外加剂
8、挤密桩施工前应进行成桩实验，拟定施工工艺和施工技术参数。试桩数量应符合设计规定，且不得少于（B）根
A、1根 B、2根 C、3根 D、4根
9、挤密桩采用与桩孔同直径钢管成孔时，可采用（C）方法进行成桩施工。
A、先拔后填，随填随夯 B、先填后拔，先填后夯 C、边拔边填，随填随夯 D、任一方式
10、挡板支撑护壁基坑每层开挖深度应根据地质情况拟定，不宜超过1.5m，并应（D）

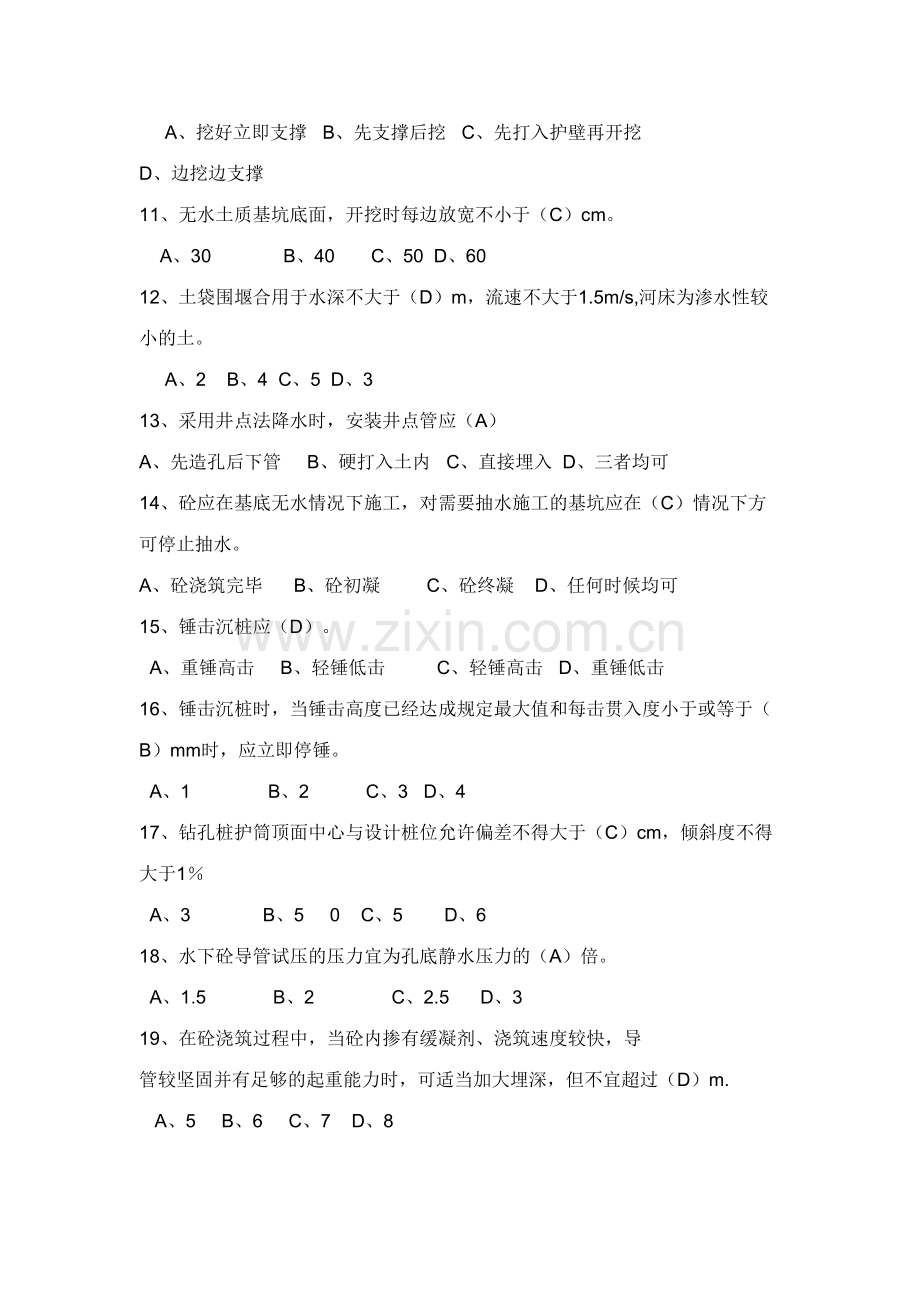

A、挖好立即支撑 B、先支撑后挖 C、先打入护壁再开挖 D、边挖边支撑
11、无水土质基坑底面，开挖时每边放宽不小于（C）cm。
A、30 B、40 C、50 D、60
12、土袋围堰合用于水深不大于（D）m，流速不大于1.5m/s,河床为渗水性较小的土。
A、2 B、4 C、5 D、3
13、采用井点法降水时，安装井点管应（A）
A、先造孔后下管 B、硬打入土内 C、直接埋入 D、三者均可
14、砼应在基底无水情况下施工，对需要抽水施工的基坑应在（C）情况下方可停止抽水。
A、砼浇筑完毕 B、砼初凝 C、砼终凝 D、任何时候均可
15、锤击沉桩应（D）。
A、重锤高击 B、轻锤低击 C、轻锤高击 D、重锤低击
16、锤击沉桩时，当锤击高度已经达成规定最大值和每击贯入度小于或等于（B）mm时，应立即停锤。
A、1 B、2 C、3 D、4
17、钻孔桩护筒顶面中心与设计桩位允许偏差不得大于（C）cm，倾斜度不得大于1％
A、3 B、5 0 C、5 D、6
18、水下砼导管试压的压力宜为孔底静水压力的（A）倍。
A、1.5 B、2 C、2.5 D、3
19、在砼浇筑过程中，当砼内掺有缓凝剂、浇筑速度较快，导 管较坚固并有足够的起重能力时，可适当加大埋深，但不宜超过（D）m.
A、5 B、6 C、7 D、8
20、挖孔桩砼护壁强度不得低于（B）MPa,当作为桩身砼的一部分时，不得低于桩身砼的强度等级。
A、10 B、15 C、20 D、25
21、对钻孔桩桩身（ A ）进行无损检测。
A、所有 B、部分 C、20﹪ D、30﹪
22、浇筑砼要分层对称进行，一般每层厚度不超过（A）cm。
A、30 B、40 C、50 D、60
23、为了防止钢筋骨架被砼顶托上升，可采用的措施不合理的是（C）
A、使用缓凝剂等增长其流动性 B、减少导管埋置长度 C、加快砼浇筑速度 D、支撑护壁
24、吊箱围堰封底水下砼的厚度，应按抽水时围堰不上浮和砼强度应满足受力规定的原则计算拟定，但不得小于（B）m.
A、0.5 B、1 C、1.5 D、2
25．现浇混凝土墩台混凝土浇筑采用插入式振捣器时，应插入下层混凝土(  B  )。
A．0～50mm B．50～100mm C．100～150mm D．150～200mm
26．现浇混凝土墩、台钢筋的绑扎应和混凝土的灌筑配合进行。水平钢筋的接头应(   A )。
A．内外、上下互相错开 B．与垂直主筋接头错开 C．与垂直辅筋接头错开
D．内外、上下互相重叠
27、钻孔灌注桩施工过程中,若发现泥浆忽然漏失，也许的因素是（ B ）。
A、护筒变形 B、塌孔 C、卡钻 D、断桩
28、采用泥浆护壁成孔作业时，护筒内的泥浆面应( C )地下水位。
A、低于 B、等于 C、高于 D、没有规定
29、桩的混凝土强度等级必须符合设计规定。水下混凝土标准养护试件强度必须符合设计强度等级的 （ D） 倍。
A、1 B、1.05 C、1.10 D、1.15
30、以下有关常用模板的设计原则，说法错误的是( A )。
A、宜优先使用木板；
B、在计算荷载下，对模板、支架及拱架结构按受力程序分别验算其强度、刚度及稳定性；
C、模板板面之间应平整，接缝严密，不漏浆，保证结构物外露面美观，线条流畅,可设倒角；
D、结构简朴，制作、装拆方便。
31、当工地昼夜平均气温连续3d低于+5℃或最低气温低于–3℃时，应采用冬期施工措施; 当工地昼夜平均气温高于（ A ）℃时, 应采用夏期施工措施。
A、30 B、35 C、40 D、 45
32、人工挖孔，堆土应离孔口边（ D ）以外。
A 0.8米 B1.0米 C 1.2米 D 1.5米
33、桥台的回填要严格控制，需等到混凝土强度达成设计强度的 （D） 才干开始。
A、40﹪ B、50﹪ C、60﹪ D、70﹪
34、钻孔桩孔底沉淀物厚度，对于柱桩不得大于（A）。
A、0.4D B、10CM C、5CM D、3CM
35．以下哪种不是常用基坑排水的方法：(D)
A、集水坑排水法 B、井点排水法 C、帷幕法 D、注浆法
36、钻孔灌注桩的成孔方法常用的重要有（D ）。
A正循环回转钻机成孔 B反循环回转钻机成孔
B冲击钻机成孔 D A+B+C
37、桥梁基础一般采用标号为（D）的混凝土。、
A、C30 B、C25 C、C20 D、C15
38、关于钻孔桩施工时，下列说法对的的是（D）
A、孔底标高小于其设计标高时，可不清孔；
B、灌注首批砼时，导管下口至孔底的距离一般定为25~40cm，导管埋入砼中的深度不小于2米。
C、灌注砼过程中如出现导管进水，应停止灌注、待已浇砼强度达成一定后，再进行清孔和继续灌注。
D、制备泥浆通常采用塑性指数大于25，粒径小于0.005mm的粘土颗粒含量大于50%的粘土。
39、墩台混凝土灌注之墩、台帽底下约（C）cm时，即需测出墩台纵横中心线等。
A、0—10 B、10—30 C、30—50 D、40—60
40、人工挖孔灌注桩的方桩边长或圆桩桩径不宜小于（D）m
A、1.1 B、1.2 C、1.3 D、1.4

判断题
1、施工中如监理工程师认为基桩桩身质量或承载力发生问题时，可规定承包人进行挖开检查。（√）
2、钻孔桩清孔时，孔内水位应保持在地下水位或河流水位以上1.5m~2.0m，以防止钻孔的塌陷。（√）
3、换填地基所用砂应为中、粗砂，有机质和含泥量均不得大于 5% 。（√）
4、粉喷桩桩身无侧限抗压强度必须符合设计规定，检查方法：施工单位做 无侧限抗压强度 实验。（√）
5、沉入桩、钻孔桩应按有关规定和设计规定进行 试桩 ，以拟定施工工艺参数和检查桩的承载力，并应具有完整的试桩资料。（　√　）
6、浇基础底面可以置于 软硬 不均的地层上（×）
7、桩的混凝土强度等级必须符合设计规定。水下混凝土标准养护试件强度必须符合设计强度等级的 1. 5 倍。（×）
8、在无水流冲刷和无冻胀的情况下，基础的埋置深度应在地面以下1.5米（×）
9、钢板桩围堰、双壁钢围堰和吊箱围堰所用材料、围堰 刚度 、 强度 及 结构稳定性 必须符合施工工艺设计规定（√）
10、基础应在 无水 情况下浇筑，混凝土和砌体砂浆终凝前不得浸水。（√）

11、挖孔达成设计深度后，必须核算 地质 情况。孔底应平整，无松渣、淤泥、沉淀或扰动过的软层。（√）
12、底节沉井混凝土必须达成设计强度，其上各节达成设计强度的50% 后方可下沉。（×）
13、土基干湿类型划分的指标是路基土的密度。（×）
14、双壁钢围堰必须符合：内外壁板及隔舱板的焊缝，应进行 抗渗透 实验 。（√）
15、浇筑水下混凝土前应 清底 ，孔底沉渣应清除干净，满足客运专线铁路相关设计规范及设计文献提出的沉降规定（√）
16、摩擦钻孔桩和柱桩均需清孔（×）
17、在软土中沉井沉至设计高程并清基后，应进行沉降观测，待8h内累计下沉小于 20mm时，方可封底（×）
18、泥浆指标应根据钻孔机具、地质条件拟定。对制备的泥浆应实验所有性能指标，钻进时应随时检查 泥浆比重 和 含砂率 。（√）
19、混凝土桩(管柱)的 起吊 、 堆放 和 运送 必须符合施工工艺设计规定。（√）
20、基坑土方施工应对支护结构、周边环境进行 观测 和 监测 ，当发现异常情况时应及时解决，待恢复正常后方可继续施工。（√）
21、砂桩地基承载力必须符合设计规定。检查方法： 平板载荷实验 实验。 （√）
22、碎石桩的碎石质量必须符合设计规定。当设计无规定期，粒径不得大于 50mm ，含泥量不大于 5% 。检查方法：施工单位进行 筛分实验 和 含泥量 实验。（√）
23、石灰粉应为细磨生石灰，粒径不得大于 0.2mm。（√）
24、基坑平面位置 、基底尺寸必须满足设计规定和施工工艺设计规定。（√）
25、基底地质条件及承载力必须符合设计规定。检查方法：施工单位观测或进行标准贯入、触探仪检测 。 （√）
26、钢围堰下沉前 桩尖 高程符合设计规定；（√）
27 、通过整修或焊接的钢板桩应做 锁口通过 实验；（√）
28、钢板桩接长时，应采用 等强度焊接 接长，相邻钢板桩接头上下错开 2m以上。（√）
29、钢管混凝土拱桥施工过程中，对钢管混凝土质量检查方法应以超声检测法为主，人工敲击法为辅。（ √ ）
30、桥梁扩大基础位于坚硬的岩层上时可以不必检测地基承载力。（ √ ）
31、桥梁钻孔灌注桩规定必须连续、一次快速浇注完毕以保证灌注质量。（ √ ）
32、现场荷载实验拟定地基允许承载力时一般采用极限荷载。（ × ）
33、对于砂性土地基在钻孔时应采用稠泥浆、快速钻进。（ × ）
34、桥梁支座一般有简易钢板支座、弧形钢板支座、混凝土摆柱式支座和橡胶支座等。（ √ ）
35、钻孔灌注桩施工过程中,若发现泥浆忽然漏失，也许的因素是卡钻。（ × ）
36、采用泥浆护壁成孔作业时，护筒内的泥浆面应等于地下水位。 （ √ ）
37、桥梁桩基施工中，摩擦桩桩底沉碴厚度不受限制
38、新浇筑砼与邻接的已硬化砼或岩土介质间的温差不得大于15℃。（ √ ）
39、钢筋进行搭接焊时，双面焊搭接长度应大于或等于钢筋直径的4倍（Ⅰ级钢筋）或5倍（Ⅱ级钢筋）。（ √ ）
40、模板安装必须稳固牢固、接缝严密，不得漏浆。（√ ）

问答题

一、[背景材料]
某桥梁建筑工地的桩基直径为1.5 m ，桩长25-30 m .地质条件如下：原地面往下依次为粘土、砂砾石、泥岩，承包人配置的桩基成孔设备有冲抓钻和冲击钻。施工单位作了具体的钻孔桩的施工准备方案，同时，根据实际情况选择了适宜的清孔方法，并采用导管灌注水下砼。

　　[问题]：
　　选择合适的钻机类型。并说明理由。
　　简述钻孔桩施工准备要点。
　　钻孔桩清孔方法有哪些？
　　采用导管法浇筑水下砼时，导管的安放应注意哪些事项？

　　[参考答案]：
　　1、根据地质情况及承包人配置%%的桩基成孔设备，应使用冲击钻。由于泥岩为较软岩石，冲爪钻不合用，但冲击钻合用。又由于桩长大于20米，也应当采用冲击钻。
　　2、钻孔桩施工准备工作涉及：进行场地平整，清除杂物，钻机位置处平整夯实，准备场地，同时必须对施工用水、泥浆池位置、动力供应、砂石料场、拌和机位置、钢筋加工场地，施工便道，做统一的安排。
　　3、清孔方法有抽浆法、换浆法、淘渣法。（该工程应当采用淘渣法）
　　4、采用导管法进行水下混凝土灌注，① 导管使用前要进行闭水实验，合格的导管才干使用，② 导管应居中稳步沉放，不能接触到钢筋笼，以免导管在提高中将钢筋笼提起，③ 导管底部距桩底的距离应符合规范规定

二、[背景材料]
某桥梁3# 墩为桩承式结构，承台体积约为180 m3，承台基坑开挖深度为4m，原地面往下地层依次为：0-80cm腐植土，80-290cm粘土，其下为淤泥质土，地下水位处在原地面以下100cm，基坑开挖后边坡失稳，且边坡有渗水，挖至设计标高后，基底土质松软，施工单位对这些不良的地质现象都作了适当的解决。在施工前对承台模板作了具体的模板设计。

　　[问题]：当基坑边坡不稳，且出现渗水时， 应采用哪些措施解决？
　　本承台底层为松软土质，应采用什么措施以保证承台立模及砼浇筑？
承台模板加工、制做、安装时应注意哪些问题？

　　[参考答案]：
　　1、基坑边坡不稳时，可采用加%%固坑壁措施，如挡板支撑，混凝土护壁，钢板桩，锚杆支护，地下连续墙等。如有渗水时，基坑底部应设排水沟和集水井，及时排除基坑积水。
　　2、挖除承台底层松软土，在基坑底部设排水沟和集水井，换填砂砾土垫层，使其符合基底的设计标高并整平，即立模灌筑承台混凝土。
　　3、模板一般采用组合钢模，纵、横楞木采用型钢，在施工前必须进行具体的模板设计，以保证使模板有足够的强度、刚度和稳定性，能可靠的承受施工过程中也许产生的各项荷载，保证结构各部形状、尺寸的准确。模板规定平整，接缝严密，拆装容易，操作方便。一般先拼成若干大块，再由吊车或浮吊（水中）安装就位，支撑牢固。

三、〔背景材料〕某桥梁桥台采用扩大基础，桥墩采用钻孔灌注桩基础。为保证基础施工质量符合设计规定，需要设立质量控制点，并做好竣工后的检查工作。
[问题]: 1、扩大基础重要的质量控制点有哪些？
2、钻孔灌注桩重要的质量控制点有哪些？
3、明挖地基的重要检查内容有哪些？
答案略。
