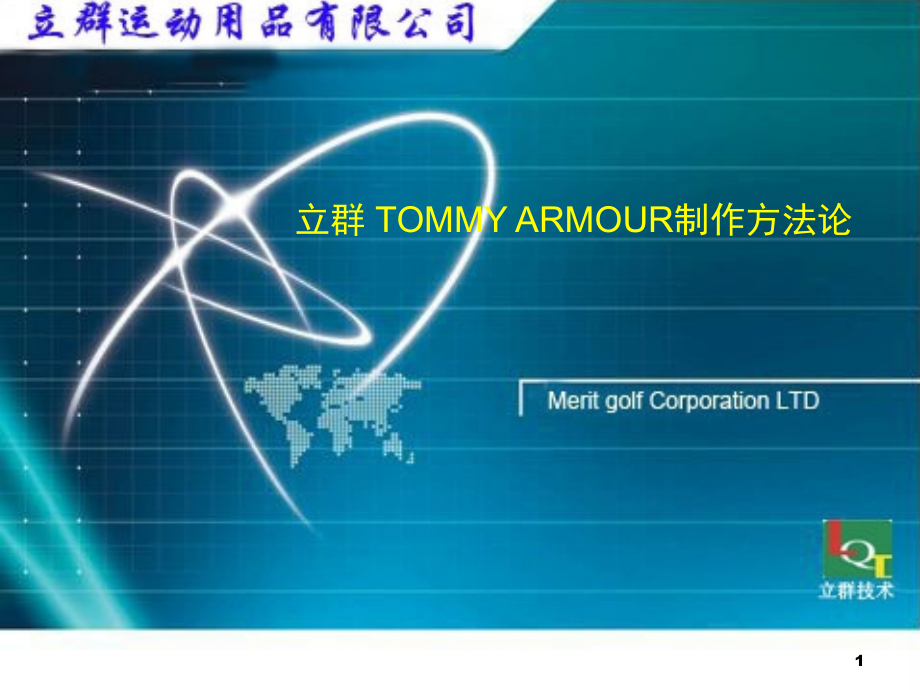

高尔夫球头制作全过程演示幻灯片.ppt

,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,立群 TOMMY ARMOUR制作方法论,1,1 磨光流程及相关注意事项2 美工流程及相关注意事项,2,毛胚进料,品 检,角 度,磨光,60#砂带磨焊道,180#砂带磨主体,100#砂带减重,320#砂带整支研磨,1200#砂带研磨,打 麻 轮,清 洗,布轮海棉,品 检,孔径端口,磅 重,外 观,3,毛胚品检工作职责,工作职责:,外观：,100%,检查外观，包括焊道是否饱满、是否渗透、焊道残缺、焊道下凹、凸起等不良；检查字体，线沟是否残缺，堵塞，线沟是否有锯状。,重量：参照规格表的重量，使用电子磅秤，先校正电子磅读数是否正确，毛胚要,100%,的磅重，检查毛胚重量是否在标准范围内。,每支毛胚的重要用蜡笔标示在球头的上盖。正常品，超重品，偏轻品要分类存放，以便于磨光作业时特殊处理。,孔径，端口：参照规格表，使用塞规棒，端面规，游标卡尺，毛胚要,100%,检查孔内径、孔深、杆外径是否在规格范围内，端面要平，用端面规检查不可有缝隙，管口倒角不可有偏肉不良。不良品分类放置。,角度：参照规格表，使用角度台，两边插纸法。毛胚要,100%,测量角度，检查,LIE,，,LOFT,，,F.A,角度是否在规格要求范围内。角度不良的球头要分类放置，并注明不良原因；测角度时要选用与球头孔内径相应大小的插杆。,4,1.具体参照规格表和样品。2.底板亮面，打击面及杆部9.5mm海绵。3.打击面海绵纹路要顺，方向一致，底部布轮镜面亮度要好，布轮打的方面要一致。4.镜面要研磨要到位，字体不可磨浅，拖尾，各部位不能有粗砂带痕或粗线条。,磨光注意事项及品检检查要点,使用75胶轮，60#砂带研磨焊道，把焊道磨 顺，不可磨到底，如有焊道残缺的要先补焊，焊道 预留10的高度用100#砂带研磨，以免影响球头的 强度，磨完焊道后磅重。,5,磨光注意事项及品检检查要点,使用75胶轮，,100#砂带减重，减重以顶盖、裙部、趾部、均匀的去重，研磨要平顺，不可产生凹凸，保持毛胚原始的形状，不可研 磨变形，亮面部分不能减重，不可多磨，以免产生 麻面不良，100#砂带减重预留45克重量给180#砂 带研磨。,1.参照样品检查顶部，裙部，喉部研磨是否圆顺，凹凸，断差。2.检验时可参照灯光折射与用手触摸来判别。3.参照样品检查打击面上沿与裙边的倒角大小是否一致，圆顺，波浪状。4.查看焊道是不是有密集砂孔，各部位不能有研磨变形，碰擦伤。,6,磨光注意事项及品检检查要点,使用75胶轮、180#砂 带整支研磨主体，交叉研磨，去除球头表面100#的砂带痕，整支球头研磨要顺，不可有 凹凸、变形、断差不良，打击面线沟大小、深浅、要一致，并符合规格要求，各部 位的字体大小深浅一致。使用55 胶轮、320#砂带整支盖油、倒角、彻底去除球头表面的粗砂带痕、粗线条，打击面上沿、裙部倒角大小要均匀、一致、不可有波浪状，严格参照标准样 品。杆部 研磨要真圆 不可有包 管现象。,1。杆部研磨要真圆，不可有凹凸，断差，包管，用游标卡尺和外径套检查。2。磨光半成品要全数磅重，同时注意球头的摆放，严禁磁擦伤。3。磨光良品要全测球头的角度。,7,磨光及注意事项,使用55胶轮，1200#砂带研磨球头亮面部位，去除320#的砂带痕、线条。使用黑麻轮，对亮面部位进行抛亮，麻轮抛的方向参照样品，抛麻轮不可太大力，容易产生字体拖尾、底部麻面不良。使用超音波清洗球头字体、线沟、主体表面残留的油棒。使用55胶轮，1200#砂带研磨球头亮面部位，去除320#的砂带痕、线条。,洗超音波时字体内的油棒要洗干净。,8,磨光及注意事项,使用红布轮，对球头亮面部分抛光，布轮抛的方向要参照样品，纹路要顺、一致，亮面的亮度要好，均匀，不可有雾状。使用320#的海绵轮研磨打击面，打击面研磨方向严格参照样品，纹路要顺，不可有粗线条。球头存放在胶框内，球头与球头间保留一定的间距，送磨检检查。,偏轻的球头使用60#砂带磨完焊道后磅重跳过100#砂带直接用180#研磨主体磅重320#砂带盖油1200#砂带抛麻轮布轮320#海绵。,9,美工课流程,10,贴纸，喷漆，贴水标注意事项,11,贴纸，喷漆，贴水标注意事项,12,贴胶,确认割胶形状,选持用料规格,贴胶,透明胶,割胶,美工刀,刀片,参照样品,送 检,自 检,贴胶成品,贴胶的目的及安全,：,目的,：將球頭不需噴漆的部位用膠布保起來，滿足客人對 産品外觀的要求。,安全注意事項,：割膠時注意力要集中，以防割傷手指，折 斷刀時，要用專用的工具，以免折斷的刀片彈起傷到眼睛。,13,贴胶,貼膠前一定要參考樣品，必須貼到位，並選用相同規格的膠布。割膠時參照樣品，割膠的形狀要與樣品致，膠布的邊沿要圓順、流暢，不能有波浪狀。割膠後膠布的邊沿要用手壓服緊、壓平，貼杆部時膠布要平衡，寬度在一致。貼膠時拉膠布不能太緊，拉開後要松馳，以防縮膠不良,。,14,喷砂,噴氧化鋁砂使球頭表面産生一層粗糙層，達到增加 烤 漆附著力的目的。噴砂時首先確認空氣的壓力，,TW/MW,球 頭,5kg/cm,2,，銅粒、鎢粒,2kg/cm,2,，球頭與噴砂咀 的 距離保持在,10,15cm,，邊噴邊轉動球頭的 位 置，確保噴砂均勻到位並防止因壓力過大造成走砂。,15,补土,补土 的目的：,-,因金屬球體在鑄造時噴砂後會産生一些小砂孔，補土的目的就,是用樹脂合成土，將球體表面的砂孔填滿修平。,補土的作業流程：,-,調土,粗補,細補,置幹,磨土,自檢,打布輪,送烤漆,除塵,16,补土,补土注意事项：,-,調土時一定要按照標準的比例搭配,AB,劑，並攪拌均勻，放在玻璃片上靜置,12,小時。,-,補土時因砂孔內有空氣，所以必須用補土刀輕輕地將砂土按進砂孔內，避,免 造成假補現象。,-,補好後應放置,10,15,分鍾待土幹後再用,180,240#,砂紙輕輕研磨，先用,180#,磨去凸起部份土，再用,240#,磨平修順，最後整支打磨。,-,研磨時應注意，不能太用力，只須輕磨平殘留在球體表面的補土切勿不可,研磨過重，傷到球體兩面的砂層，及不可使球體表面研磨變得光滑，會影,響到烤漆的附著度。,-,补土磨土後都應進行自檢，不良的應及時回修，以免造成返工和物料的浪費。,-,自檢完後都應對球體烤漆部份抛打布輪一次，以增加球本表面的粗糙度，,抛打布輪時應均勻地對球頭進行轉向，避免抛打過重，機器的轉速為,900/,分。,-,送烤漆前應先用風槍徹底除塵，不然噴漆會出現現層砂粒不良。,17,喷漆的流程及注意事项,喷一次漆,检 验,撕 胶,烘 烤,贴 胶,喷 砂,补 土,品 检,贴 胶,喷二次漆,检 验,撕 胶,烘 烤,贴 胶,打 光,喷主体漆,烘 烤,贴水标,品 检,喷透明漆,烘 烤,课长，专员技术支持,员工先进经验,18,喷漆的流程及注意事项,1.色漆的调漆比例为：5：1：42.第一次色漆为YPU-P3003.主体漆为：YPU-30074.透明漆比例为：5：1：45.第一。二次漆烘烤为80度30分钟6.主体漆烘烤为100度15分钟7.透明漆烘烤为：130度40分钟,特别注意烤漆附着力，烤漆成品后要做百格测试。,19,贴水标,1、特别注意此款球头有三个浮水标。,2、先将浮水标用剪刀剪成小块，然后放在温水里,浸泡。,3、对照样品浮水标的位置，设定好尺寸。,4、贴顶部水标时注意水标最前端距打击面7mm。,20,上漆,修边上漆,球頭噴漆後撕完膠在貼膠的邊沿沒漆層與球表面會産生薄薄的斷層，通過修邊來降低斷層，使油漆層與球頭看起來更融為一體，使油漆層的邊緣顯得更流暢。,撕胶,抛 边,修 边,上 漆,擦 试,打 蜡,具体流程,21,上漆,撕膠,抛邊,修邊用美工刀將凸出烤漆修平，參照規格表，樣品確認色號後按,10,：,2,4,稀釋抽到針筒內，裝好針咀上色,烘烤,（溫度,60,80,）,擦拭用布沾天那水將球頭表面的油漆擦掉，然後再用幹淨的布沾天那水將整支球頭擦幹淨,打臘,自檢,送檢。,22,修边上漆,在,这,五,个,方,面,作,要,求,a,、修邊時要小心，集中注意力，握刀 的手勢要正確，不可傷到烤漆部份及亮面部份。,b,、作業過程要輕拿輕放，,360cc,體積以上的球頭一 盘不得擺放,16,支以上。,c,、首先確認字漆的色樣，並檢查字體線溝裏有無雜 異物、雜質等，如有必須先清理幹淨再上色。,d,、上漆要饱满。字体上色漆,BLUE P300C,e,、擦字漆一定要幹淨，並自檢無問題才可送終檢。,23,包装,包装流程,灌 胶,品检OK成品,装收缩膜,塞 垫 片,装汽泡袋,吹 砂,听 音 鸣,清 孔,分 型 号 度 数,装 箱,24,包装,包装,包装的目的：,在球頭運輸過程中起到保護作用，避免磅傷擦傷，保證球頭 從運輸到銷售過程中我的外觀完好無損。,具体操作过程：,移入經過質控吹砂，灌膠，聽聲音，量好孔徑的球頭,確認裝箱的方式 裝收縮膜,切掉多餘的部份,用電熱吹風加熱（加熱時要使收縮膜受熱 均勻，並有順序地轉動球頭各部位，使收縮膜均勻收縮，不出現皺紋破開）,選用相應的膠塞，用規棒將膠塞推以管內壁殘留的不幹膠的期它異物清 理幹淨,分清型號、度數、左手、右手、等，然後裝上氣泡袋，裝箱,50,支,/,箱,打包出货。,25,包装,包装,裝箱注意事項和重點,：,a,、收縮膜不能破開，並不能有皺紋。,b,、灌膠時要注意深度必須到位，否則影響組杆生産。,c,、裝箱應分清型號度數，不可混裝、錯裝，管口的方向要一致，不然 會産 生球頭擦傷。,d,、注意箱,麥,標記，要與箱內的貨物相符合。,26,
