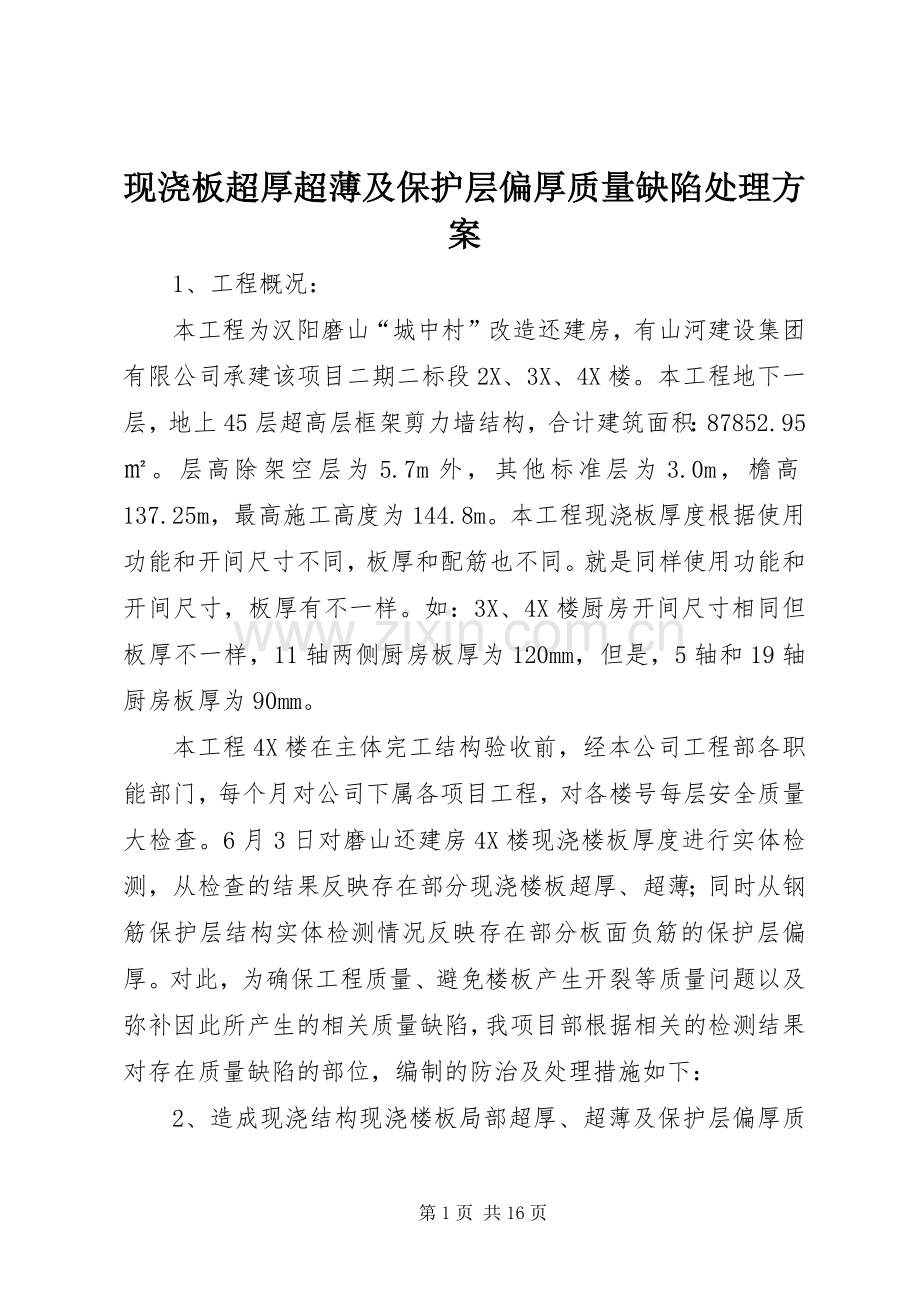

现浇板超厚超薄及保护层偏厚质量缺陷处理方案
1、工程概况：
本工程为汉阳磨山“城中村”改造还建房，有山河建设集团有限公司承建该项目二期二标段2X、3X、4X楼。本工程地下一层，地上45层超高层框架剪力墙结构，合计建筑面积：87852.95㎡。层高除架空层为5.7m外，其他标准层为3.0m，檐高137.25m，最高施工高度为144.8m。本工程现浇板厚度根据使用功能和开间尺寸不同，板厚和配筋也不同。就是同样使用功能和开间尺寸，板厚有不一样。如：3X、4X楼厨房开间尺寸相同但板厚不一样，11轴两侧厨房板厚为120mm，但是，5轴和19轴厨房板厚为90mm。
本工程4X楼在主体完工结构验收前，经本公司工程部各职能部门，每个月对公司下属各项目工程，对各楼号每层安全质量大检查。6月3日对磨山还建房4X楼现浇楼板厚度进行实体检测，从检查的结果反映存在部分现浇楼板超厚、超薄；同时从钢筋保护层结构实体检测情况反映存在部分板面负筋的保护层偏厚。对此，为确保工程质量、避免楼板产生开裂等质量问题以及弥补因此所产生的相关质量缺陷，我项目部根据相关的检测结果对存在质量缺陷的部位，编制的防治及处理措施如下：
2、造成现浇结构现浇楼板局部超厚、超薄及保护层偏厚质量缺陷的原因：

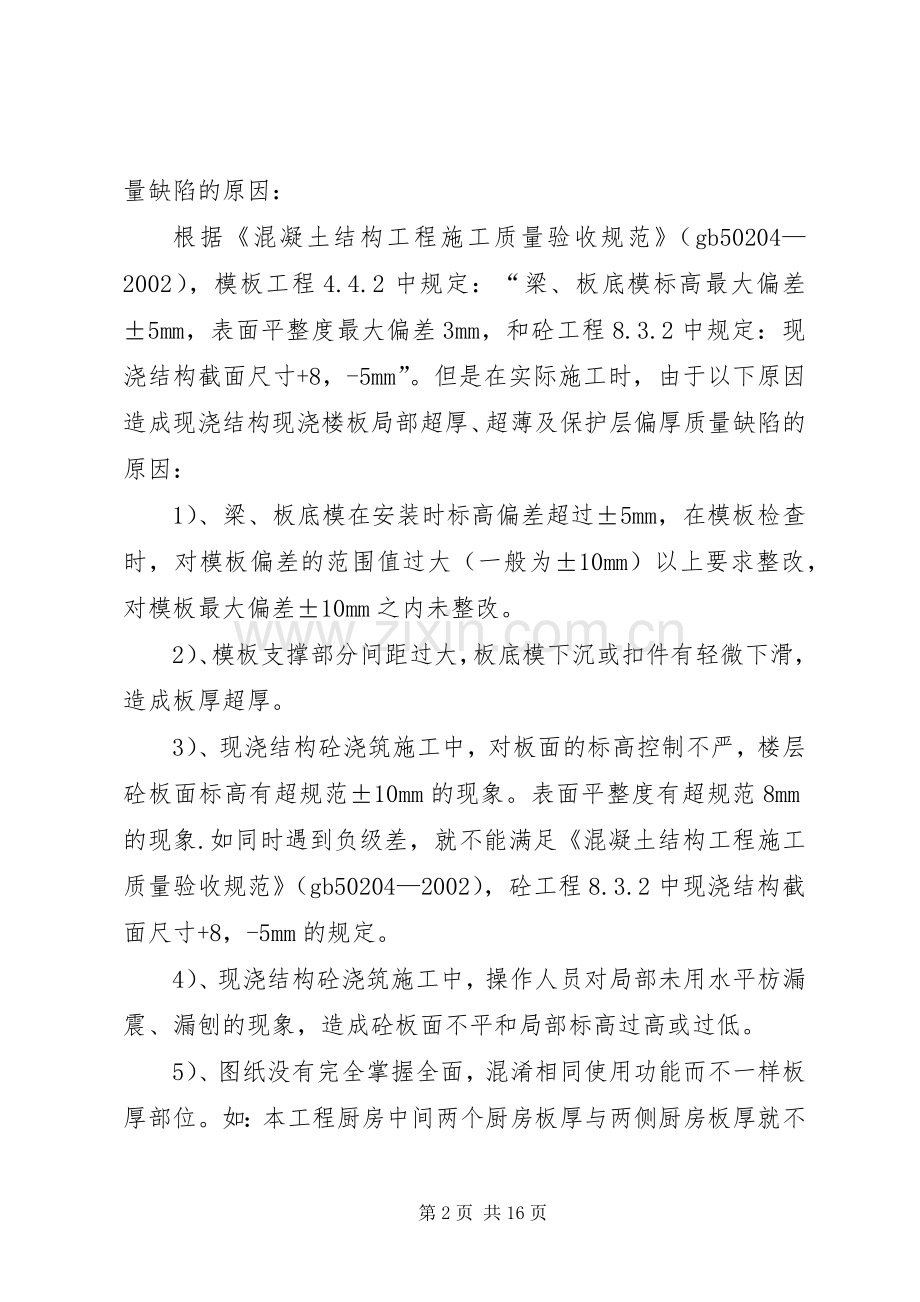

根据《混凝土结构工程施工质量验收规范》（gb50204—2002），模板工程4.4.2中规定：“梁、板底模标高最大偏差±5mm，表面平整度最大偏差3mm，和砼工程8.3.2中规定：现浇结构截面尺寸+8，-5mm”。但是在实际施工时，由于以下原因造成现浇结构现浇楼板局部超厚、超薄及保护层偏厚质量缺陷的原因：
1）、梁、板底模在安装时标高偏差超过±5mm，在模板检查时，对模板偏差的范围值过大（一般为±10mm）以上要求整改，对模板最大偏差±10mm之内未整改。
2）、模板支撑部分间距过大，板底模下沉或扣件有轻微下滑，造成板厚超厚。
3）、现浇结构砼浇筑施工中，对板面的标高控制不严，楼层砼板面标高有超规范±10mm的现象。表面平整度有超规范8mm的现象.如同时遇到负级差，就不能满足《混凝土结构工程施工质量验收规范》（gb50204—2002），砼工程8.3.2中现浇结构截面尺寸+8，-5mm的规定。
4）、现浇结构砼浇筑施工中，操作人员对局部未用水平枋漏震、漏刨的现象，造成砼板面不平和局部标高过高或过低。
5）、图纸没有完全掌握全面，混淆相同使用功能而不一样板厚部位。如：本工程厨房中间两个厨房板厚与两侧厨房板厚就不一样。从而也暴漏工程管理上的缺陷与不足。
3、消除现浇结构现浇楼板局部超厚、超薄及保护层偏厚质量缺陷的防止措施：
作业前对各专业班组进行施工方案、设计施工图、操作工艺等安全技术交底，组织工人进行反复学习，做到人人心中有数，认真熟悉并掌握各专业施工图、操作工艺，来规范工人行为。
1）、梁、板模板在制作、安装严格按设计施工图和施工方案《混凝土结构工程施工质量验收规范》（gb50204—2002），模板工程4.4.2中规定控制施工。严格按标高和截面尺寸。
2）、梁、板模板的支撑系统。立杆间距、扫地杆、剪刀撑、板底井字架等必须按施工方案搭设，并要求施工人员在梁底设置回顶立杆，回顶立杆@1000mm。
3）、施工管理人员严格按施工程序进行质量控制，对不合格的模板质量，必须进行整改，至满足施工规范为止。同时各级管理人员做好自己的本职工作，为操作班组提供优质服务，提供标准的轴线、标高基准点或线，为作业创造条件，方便班组施工。墙柱模板验收：根据轴线50cm控制线检查模板下脚轴线偏位情况，再吊线检查墙柱模板垂直度，上下检查数据原位标注，偏差较大立即整改完善。梁板模板验收：在测量楼层50cm标高时，检查梁板水平标高，控制板中间为+10mm，四周±5mm。数据原位标注，直至规范要求后消失数据。
4）、砼浇筑施工中，严格按施工方案进行施工作业，严格按《混凝土结构工程施工质量验收规范》（gb50204—2002），
8.3.2中规定控制好楼层标高和板面平整度，为了保证现浇结构板的厚度，在板砼初凝前，根据设计施工图制作各种不同板厚的检查杆来检查板厚实际厚度，如有不能满足设计及施工规范要求的，立即召集项目主要人员到现场查找原因，提出整改措施和人员，至满足设计和施工规范为至。板面找平：根据钢筋上50cm线拉线往下量，板四周线下500mm（厨卫、阳台线下550mm）板中间线下490mm（考虑模板起拱及下饶因素）
4、现浇楼板局部超薄质量缺陷的处理
鉴于4X楼11轴两侧厨房现浇板超薄现象原因分析，是由于木工在支模时没有完全领会图纸设计，误将该现浇板按90mm厚厨房支模，故此该厨房模板标高高于设计标高30mm。由此，也暴露出项目管理问题，事后我项目部技术负责人就此召集栋号管理人员、木工班组技术负责人、混凝土浇筑负责人召开现场技术交底会，逐条逐项对每个班组负责人进行讲述，直到每个人做到心中有底。
具体处理如下：当现浇板板厚负偏差在15～35mm时，
⑴对浇板板厚负偏差在15～35mm时，按主体结构支模架方案，搭设满堂脚手架，作为板的支撑。
⑵将楼板板面砼凿毛后充分湿透，采用人工剃打板板面保护层，根据现浇板负偏差的大小，用三级钢10@150双向布置植入板内40mm，外露20-30mm（超长弯锚入补浇混凝土内）用于板面负筋固定，将板面负筋校正并其保护层厚度满足设计要求，确保地坪完成面控制在35-40mm，在板面砼浇筑时，刷素水泥浆结合层一道。
⑶在素水泥浆结合层面上采用比原现浇板砼强度高一级的微膨胀细石砼填补，内增加三级钢8@150×150钢筋网片。
⑷在完成细石混凝土修补后的第二天开始连续关水养护7天，确保新补混凝土能与原结构混凝土能有效结合和不产生开裂等。
5、板面负筋保护层偏大的处理方案
由于4X楼11轴两侧厨房现浇板超薄现象发生导致现浇板板负筋下塌，处理措施如下：
1）、根据对结构板面负筋保护层厚度的检测结果，我部结合相关图纸资料对板面负筋部位按要求进行了全数板厚检查，其中11轴两侧厨房存在板厚度超薄导致板付筋下塌现象，对该部分的处理将采用混凝土打磨机将其板表面的浮浆及其它杂物清理干净，在四周剪力墙及上翻梁内植筋，植筋规格大于原设计规格一级，间距同原设计，确保板负筋保护层厚度能满足设计及规范要求。
2）、经过对楼层内板面垃圾及浮浆清理干净后，其结构板底板面未发现开裂等质量问题，因此其结构质量满足设计及规范要求。
3）、对因保护层厚度偏大而局部位置的板厚度又不符合要求时，对该部分楼板的处理将按要求将其表面剔毛，再将植入板面负筋按要求重新修复校正后采用比原楼板混凝土高一等级的微膨胀混凝土重新进行浇筑（具体做法见
4、（3）、（4）条），以保证板厚度及板面负筋满足设计及规范要求。
4）、在整改过程中及混凝土剔打过程中必须先将未剔打的楼板按要求进行加固，防止施工过程中产生二次损伤。同时在混凝土浇筑完毕的第二天开始至少关水养护7天。
6、会签意见项目部项目经理：项目部技术负责人：公司工程部经理：
公司工程部技术负责人：
山河建设集团汉阳磨山还建房二期项目部
第二篇：现浇板超厚、偏薄处理方案XX市铜梁区东宏时代广场建筑工程现浇板超厚、偏薄及保护层偏厚
质量缺陷防止及处理方案
批准：审核：编制：谭泽皋
XX市巴岳建筑安装工程有限公司XX市铜梁区东宏时代广场建筑工程项目部XX市铜梁区东宏时代广场建筑工程
现浇板质量缺陷防止及处理方案
目录
一、工程概况
二、造成现浇板局部超厚、偏薄及保护层偏厚缺陷的原因
三、现浇板超厚、超薄及保护层偏厚缺陷的防止措施
四、现浇楼板局部超厚质量缺陷的处理
五、现浇楼板局部超薄质量缺陷的处理
六、板面负筋保护层偏大的处理方案
七、各方会签意见
1
XX市巴岳建筑安装工程有限公司编制XX市铜梁区东宏时代广场建筑工程
现浇板质量缺陷防止及处理方案
XX市巴岳建司·铜梁东宏时代广场建筑工程
现浇板超厚、偏薄及保护层偏厚
质量缺陷防止及处理方案
一、工程概况
由XX市巴岳建筑安装工程有限公司承建的东宏时代广场建筑工程设计为框架剪力墙结构。现浇板居间设计主要板厚为100mm（扣除上下保护层厚度后，高度为70mm）、110mm（扣除上下保护层厚度后，高度为80mm）、公共部分设计板厚120mm（扣除上下保护层厚度后，高度为90mm）、板厚160mm（扣除上下保护层厚度后，高度为130mm）、板厚180mm（扣除上下保护层厚度后，高度应为150mm）。配筋设计板底贯通钢筋为双向b8@200，板面支座附加钢筋分别为b130/140/150/200等多种形式；公共部分设计板厚为120mm，配筋为双层双向b10@200。
砼浇筑前钢筋经过甲方、监理、施工单位共同检查，实际配筋规格、型号、数量、间距与设计吻合，制作绑扎符合现行施工规范要求。符合设计及规范要求，并形成书面签证隐蔽检查记录。
在主体结构施工过程中，经施工方、监理方及建设单位共同对各楼号每层施工的现浇楼板厚度进行实体检测，从检查的结果反映总体质量控制较好，存在个别部位现浇楼板超厚、偏薄现象；同时从钢筋保护层结构实体检测情况反映存在部分板面负筋的保护层偏厚。
为确保工程质量、避免楼板产生开裂等质量问题以及弥补因此所产生的相关质量缺陷，施工方根据相关的检测结果对存在质量缺陷的部位，编制的防治及处理措施，征得设计、甲方、监理同意后实施。
现浇板超厚、偏薄及保护层偏厚应有具体部位、具体数据，以便提供设计验算和提出处理方案。
二、造成现浇板局部超厚、偏薄及保护层偏厚缺陷的原因
根据《混凝土结构工程施工质量验收规范》（gb50204—2002）（2011年版），模板工程4.4.2中规定：“梁、板底模标高最大偏差±5mm，表面平整度最大偏差3mm，和砼工程8.3.2中规定：现浇结构截面尺寸+8，-5mm”。但是在实际施工时，由于以下原因造成现浇结构现浇楼板局部超厚、超薄及保护层偏厚质量缺陷的原因：
2
XX市巴岳建筑安装工程有限公司编制XX市铜梁区东宏时代广场建筑工程
现浇板质量缺陷防止及处理方案
1、梁、板底模在安装时标高偏差超过±5mm，在模板检查时，对模板偏差的范围值过大（一般为±10mm）以上要求整改，对模板最大偏差±10mm之内未整改。
2、模板支撑部分间距过大，板底模下沉或扣件有轻微下滑，造成板厚超厚。
3、现浇结构砼浇筑施工中，对板面的标高控制不严，楼层砼板面标高有超规范±10mm的现象。表面平整度有超规范8mm的现象.如同时遇到负级差，就不能满足《混凝土结构工程施工质量验收规范》（gb50204—2002），砼工程8.3.2中现浇结构截面尺寸+8，-5mm的规定。
4、现浇结构砼浇筑施工中，操作人员对局部未用水平枋漏震、漏刨的现象，造成砼板面不平和局部标高过高或过低。
三、现浇板超厚、超薄及保护层偏厚缺陷的防止措施
作业前对各专业班组进行施工方案、设计施工图、操作工艺流程等全面技术交底，组织工人进行反复学习，做到人人心中有数，认真熟悉并掌握各专业施工图、操作工艺，来规范工人行为。
1、梁、板模板周转材料（木枋、九夹板）质量必须与施工方案保持一致，在制作、安装时必须严格按设计施工图和施工方案施工。严格按图纸设计、相关技术交底要求、《混凝土结构工程施工质量验收规范》（gb50204—2002），模板工程4.4.2中规定控制标高和截面尺寸。
2、梁、板模板的支撑系统。立杆间距、扫地杆、剪刀撑、板底井字架等必须按施工方案搭设。
3、保证梁板钢筋有效截面高度，控制好保护层。梁、板底受拉钢筋下应采用统一规格（厚度15mm）的花岗石垫块垫稳，或选用合格的建筑塑料支撑件，布置间距不应大于1000mm，不得用石子、碎砖代替，也不能用两块薄垫块合成一块使用。对双层双向钢筋必须在两层钢筋之间设置铁马凳，间距不大于1000mm，并在上下钢筋上绑扎牢固。负弯矩钢筋应有可靠的固定措施，板内负弯矩钢筋可用撑筋，在支座处的梁墙钢筋上加设支撑钢筋，并将负弯矩钢筋牢固绑扎在此钢筋上；负弯矩钢筋必须全数扎牢、放稳。控制好柱梁节点钢筋交叉处理标高，最上下层钢筋应按设计标高绑扎牢固。
4、施工管理人员严格按施工程序进行质量控制，对不合格的模板质量，必须进行整改，至满足施工规范为止。同时各级管理人员做好自己的本职工
3
XX市巴岳建筑安装工程有限公司编制XX市铜梁区东宏时代广场建筑工程
现浇板质量缺陷防止及处理方案
作，为操作班组提供优质服务，提供标准的轴线、标高基准点或线，为作业创造条件，方便班组施工。
5、砼浇筑施工中，严格按施工方案进行施工作业，严格按《混凝土结构工程施工质量验收规范》（gb50204—2002），
8.3.2中规定控制好楼层标高和板面平整度，为了保证现浇结构板的厚度，在板砼施工时，应在柱钢筋上设置500mm高控制点，间距不大于3米。砼收面时，全部拉线用标尺测量标高，同时根据设计施工图制作各种不同板厚的检查标签来检查板厚实际厚度，如有不能满足设计及施工规范要求的，在砼初凝前，立即召集项目主要施工人员到现场查找原因，提出整改措施及意见，并及时落实人员整改，直至满足设计和施工规范为至。
四、现浇楼板局部超厚质量缺陷的处理
1、现浇楼板厚度正偏差超过8mm时，经现场检查发现主要是施工时板面平整度较差，形成上部钢筋保护层过大，具体处理做法如下：
（1）将现浇楼板表面的砼渣及砂浆等杂物清理干净。
（2）人工用手提砂轮机将现浇楼板超厚的砼打磨到设计及规范允许厚度范围，随时检测板的厚度以满足规范要求即可。
（3）人工将磨光的砼表面凿毛，以保证楼面面层施工时与结构板之间能有效结合。
2、根据规范要求其现浇楼板厚度正偏差在8mm及以下时是符合规范要求，该部分将不作处理。
五、现浇楼板局部超薄质量缺陷的处理
当现浇板板厚负偏差≥5mm时，具体处理如下：
1、由施工单位向设计院提供。负偏差板厚位置、范围、实际楼板厚度、板内上下钢筋间距等数据。
2、设计院根据第1条中施工单位提供的现场实际数据，进行计算复核，根据复核结果分别进行处理：
（1）当复核结果满足设计要求时，该楼板可不进行加固处理（实际板厚须满足消防要求）。
（2）当复核结果不满足设计要求时，该楼板应进行加固处理。加固处理方案根据现场实际情况，另详技术洽商单或技术变更单。
4
XX市巴岳建筑安装工程有限公司编制XX市铜梁区东宏时代广场建筑工程
现浇板质量缺陷防止及处理方案
六、板面负筋保护层偏大的处理方案
1、根据对结构板面负筋保护层厚度的检测结果，我方结合相关资料对板面负筋部位按要求进行了全数板厚检查，其中部分存在板厚度超厚，对该部分的处理将采用混凝土打磨机将其板表面的浮浆及其它杂物清理干净，以使结构板厚度及保护层厚度能满足设计及规范要求。
2、经过对楼层内板面垃圾及浮浆清理干净后，其结构板底板面未发现开裂等质量问题，因此其结构质量满足设计及规范要求。对将板面浮浆等杂物理干净后其板厚符合要求而保护层仍不符合要求时则将该部分板剔打掉。
3、对因保护层厚度偏大而局部位置的板厚度又不符合要求时，对该部分楼板的处理将按要求将其剔打掉，再将板面负筋按设计及规范要求重新修复校正后采用比原楼板混凝土高一等级的微膨胀混凝土重新进行浇筑，以保证板厚度及板面负筋满足设计及规范要求。
4、在整改过程中及混凝土剔打过程中必须先将未剔打的楼板按要求进行加固，防止施工过程中产生二次损伤。同时在混凝土浇筑完毕的第二天开始至少关水养护7天。
七、各方会签意见
施工单位：XX市巴岳建筑安装工程有限公司项目（执行生产）经理：
监理单位：重庆建新建设工程监理咨询有限公司
现场监理工程师：
建设单位：XX市东宏地产（集团）有限公司现场项目负责人：
设计单位：XX市设计院项目负责人：
XX市巴岳建筑安装工程有限公司
东宏时代广场建筑工程项目部
2015年6月17日
5
XX市巴岳建筑安装工程有限公司编制
第三篇：楼板保护层超厚处理汇伦建筑
润禾19X楼16层板钢筋保护层超厚处理方案
“xx·花园”19X楼
16层n-j轴交25-29轴楼板（钢筋保护层超厚）
处理方案
编制单位（章）：xxxx建筑工程有限公司编制人：xxxx审核人：xxxx批准人：xxx
编制日期：2015年12月16日
1汇伦建筑
润禾19X楼16层板钢筋保护层超厚处理方案
楼板钢筋保护层超厚处理方案
根据质检站工程质量整改通知书要求；“润禾花园19X楼16层n-j交25-29轴线楼板面保护层厚度超设计要求”，施工单位对检测结果进行了原因分析经过对保护层实体检测后发现，19X楼16层n-j交25-29轴线楼板面负弯短筋保护层厚度超过设计值，不符合设计规范要求。
楼板负弯短筋保护层超厚主要由以下原因。（1）楼层砼浇捣过程中，施工作业人员将楼板面筋踩踏下去，没有将其拉正恢复。（2）在楼板砼浇捣过程中，砼未按楼板厚度要求控制，使楼板超厚而导致面筋保护层偏大。通过对保护层检测部位楼板厚度的钻孔测量，部分负弯矩筋的保护层偏厚和楼板砼厚度超过设计值。
施工单位编制（润禾花园19X楼16层n-j交25-29轴线楼板面局部保护层超厚）加固处理方案详方案图，具体做法如下：
方案一：（板面剔凿、浇筑30mm植钢筋）
1、板面混凝土剔除
1.1首先搭设好脚手支撑架然后再进行楼板面剔除施工，采用人工剔凿楼板混凝土。剔凿时为避免扰动原有钢筋与混凝土，应使用小锤子、錾子或小型剔凿机器进行施工，不可用大锤猛击。
1.2凿除混凝土板面时，剔凿施工安排两人凿除，剔凿深度为≤30mm。不能多凿先沿梁、墙中间向两边凿，保证结构的安全，减少施工中对周边结构的影响。
2汇伦建筑
润禾19X楼16层板钢筋保护层超厚处理方案
3汇伦建筑
润禾19X楼16层板钢筋保护层超厚处理方案
方案二：（楼板砼置换）
1a、楼板混凝土剔除
a首先搭设好脚手支撑架然后再进行楼板剔除施工，采用人工剔凿楼板混凝土。剔凿时为避免扰动原有钢筋与混凝土，应使用小锤子、錾子或小型剔凿机器进行施工，不可用大锤猛击。
b凿除混凝土板面时，剔凿施工安排两人凿除，混凝土置换部分全部剔凿。先沿梁、墙中间向两边凿，保证结构的安全，减少施工中对周边结构的影响。
4汇伦建筑
润禾19X楼16层板钢筋保护层超厚处理方案
5汇伦建筑
润禾19X楼16层板钢筋保护层超厚处理方案
2、脚手架支撑
在剔凿前，对剔凿楼板施工作业面及相邻跨的构件须加扣件式钢管脚手架临时支撑。
梁底支撑：梁底竖向支撑采用钢管支撑一排，间距为
