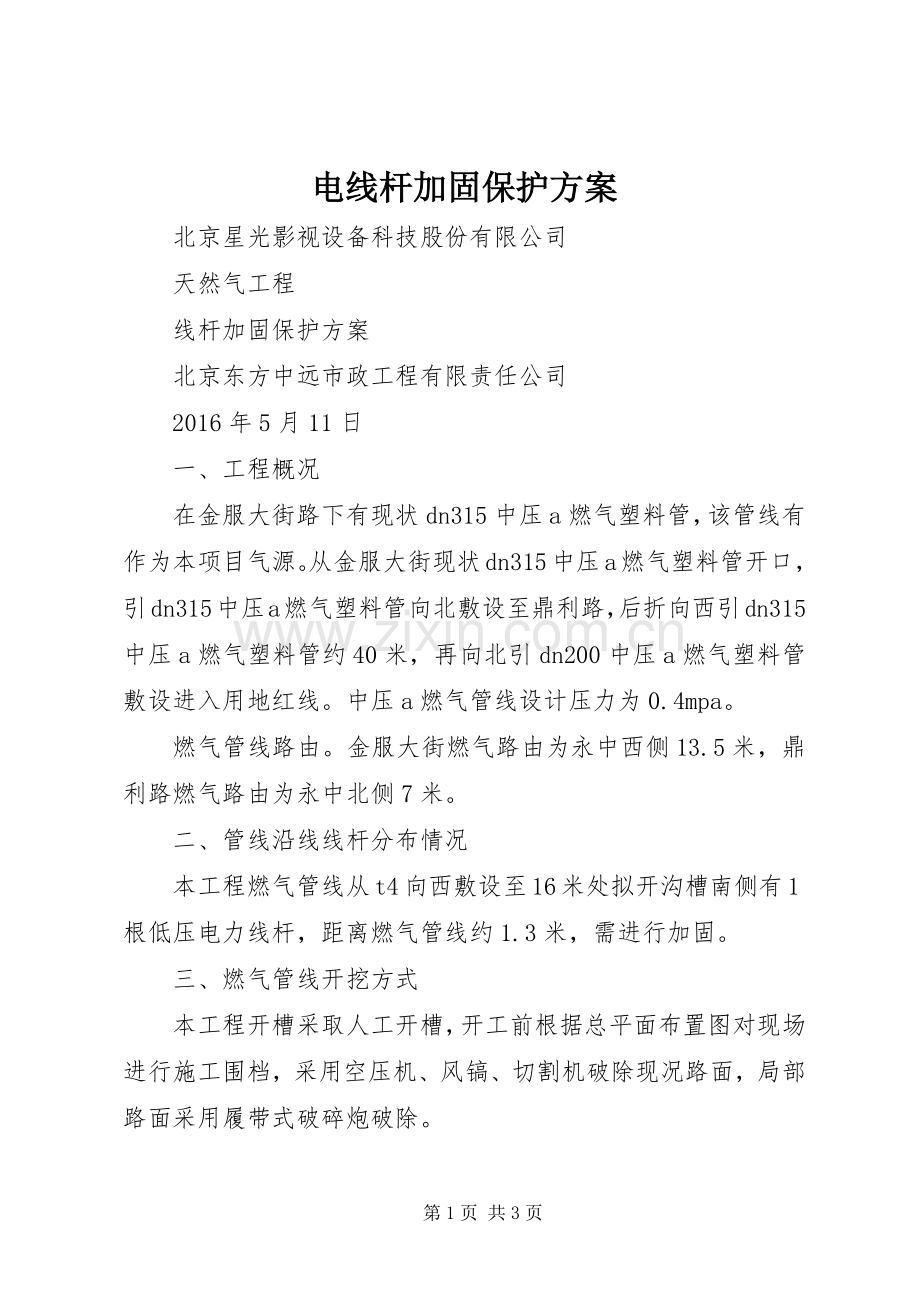

电线杆加固保护方案
北京星光影视设备科技股份有限公司
天然气工程
线杆加固保护方案
北京东方中远市政工程有限责任公司
2016年5月11日
一、工程概况
在金服大街路下有现状dn315中压a燃气塑料管，该管线有作为本项目气源。从金服大街现状dn315中压a燃气塑料管开口，引dn315中压a燃气塑料管向北敷设至鼎利路，后折向西引dn315中压a燃气塑料管约40米，再向北引dn200中压a燃气塑料管敷设进入用地红线。中压a燃气管线设计压力为0.4mpa。
燃气管线路由。金服大街燃气路由为永中西侧13.5米，鼎利路燃气路由为永中北侧7米。
二、管线沿线线杆分布情况
本工程燃气管线从t4向西敷设至16米处拟开沟槽南侧有1根低压电力线杆，距离燃气管线约1.3米，需进行加固。
三、燃气管线开挖方式
本工程开槽采取人工开槽，开工前根据总平面布置图对现场进行施工围档，采用空压机、风镐、切割机破除现况路面，局部路面采用履带式破碎炮破除。

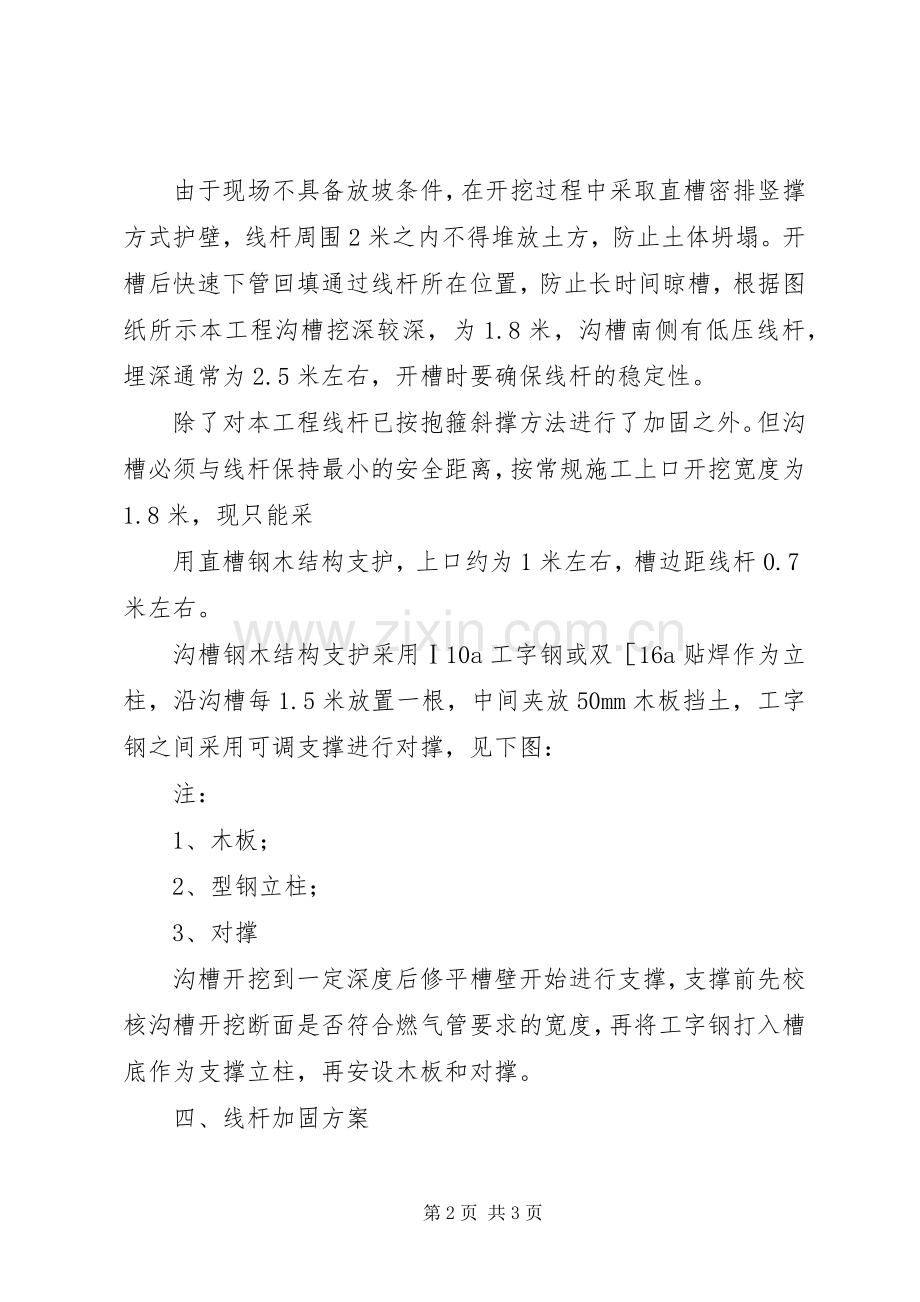

由于现场不具备放坡条件，在开挖过程中采取直槽密排竖撑方式护壁，线杆周围2米之内不得堆放土方，防止土体坍塌。开槽后快速下管回填通过线杆所在位置，防止长时间晾槽，根据图纸所示本工程沟槽挖深较深，为1.8米，沟槽南侧有低压线杆，埋深通常为2.5米左右，开槽时要确保线杆的稳定性。
除了对本工程线杆已按抱箍斜撑方法进行了加固之外。但沟槽必须与线杆保持最小的安全距离，按常规施工上口开挖宽度为1.8米，现只能采
用直槽钢木结构支护，上口约为1米左右，槽边距线杆0.7米左右。
沟槽钢木结构支护采用Ⅰ10a工字钢或双［16a贴焊作为立柱，沿沟槽每1.5米放置一根，中间夹放50mm木板挡土，工字钢之间采用可调支撑进行对撑，见下图：
注：
1、木板；
2、型钢立柱；
3、对撑
沟槽开挖到一定深度后修平槽壁开始进行支撑，支撑前先校核沟槽开挖断面是否符合燃气管要求的宽度，再将工字钢打入槽底作为支撑立柱，再安设木板和对撑。
四、线杆加固方案
线杆采用抱箍斜撑方法进行加固。加固前用铁锹将线杆下的地面铲平，使用两根Ⅰ30a工字钢，长度1-1.5米，垂直沟槽方向放在铲平的地面上，将线杆夹在其中，按照线杆的直径制作一个钢制环形抱箍，抱紧线杆，在线杆和抱箍之间垫橡胶垫，防止滑脱。抱箍的两个耳朵长20cm左右，垂直工字钢压在其上，并用铅丝牢固绑在一起，防止下沉。工字钢长端端头用地锚固定在地面上，用dn100的钢管作为斜撑，与地锚呈30-400角，斜撑下部与工字钢用螺栓连接牢固。斜撑上部与线杆抱箍连接，连接点在线杆高度2/3以上位置，斜撑与抱箍用铅丝连接牢固，防止线杆倾斜。线杆倾斜监测频率为1次/天。
五、与产权管理单位的配合措施
1、在开工前提前通知线杆产权、管理单位，必要时办理相关手续。
2、在施工中密切观察沟槽变化情况，发现沟槽线杆一侧土方有坍塌趋势立即停工，封闭现场，组织周围群众、车辆疏散，并通知产权管理单位。
