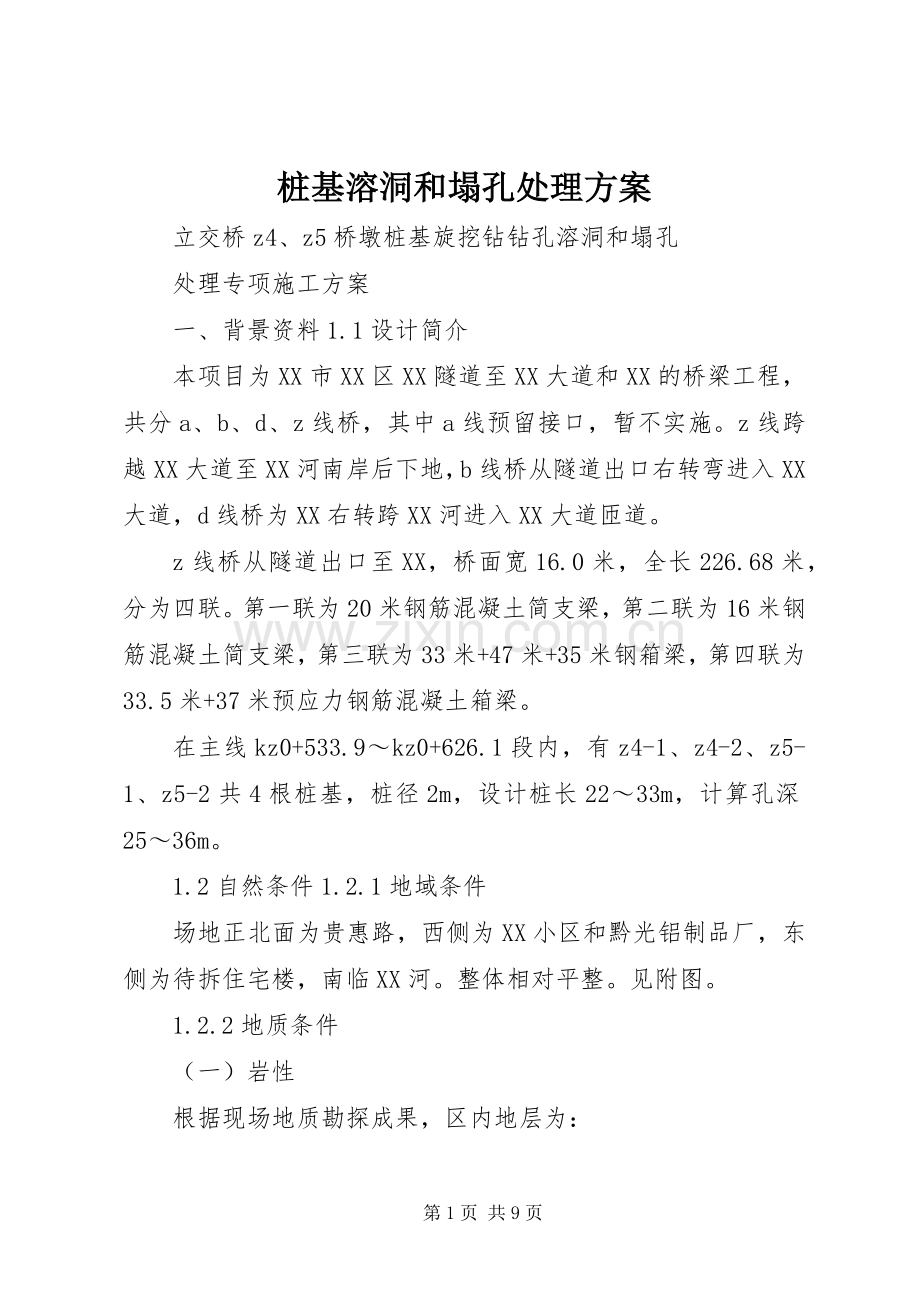

桩基溶洞和塌孔处理方案
立交桥z4、z5桥墩桩基旋挖钻钻孔溶洞和塌孔
处理专项施工方案
一、背景资料1.1设计简介
本项目为XX市XX区XX隧道至XX大道和XX的桥梁工程，共分a、b、d、z线桥，其中a线预留接口，暂不实施。z线跨越XX大道至XX河南岸后下地，b线桥从隧道出口右转弯进入XX大道，d线桥为XX右转跨XX河进入XX大道匝道。
z线桥从隧道出口至XX，桥面宽16.0米，全长226.68米，分为四联。第一联为20米钢筋混凝土简支梁，第二联为16米钢筋混凝土简支梁，第三联为33米+47米+35米钢箱梁，第四联为33.5米+37米预应力钢筋混凝土箱梁。
在主线kz0+533.9～kz0+626.1段内，有z4-1、z4-2、z5-1、z5-2共4根桩基，桩径2m，设计桩长22～33m，计算孔深25～36m。
1.2自然条件1.2.1地域条件
场地正北面为贵惠路，西侧为XX小区和黔光铝制品厂，东侧为待拆住宅楼，南临XX河。整体相对平整。见附图。
1.2.2地质条件
（一）岩性
根据现场地质勘探成果，区内地层为：

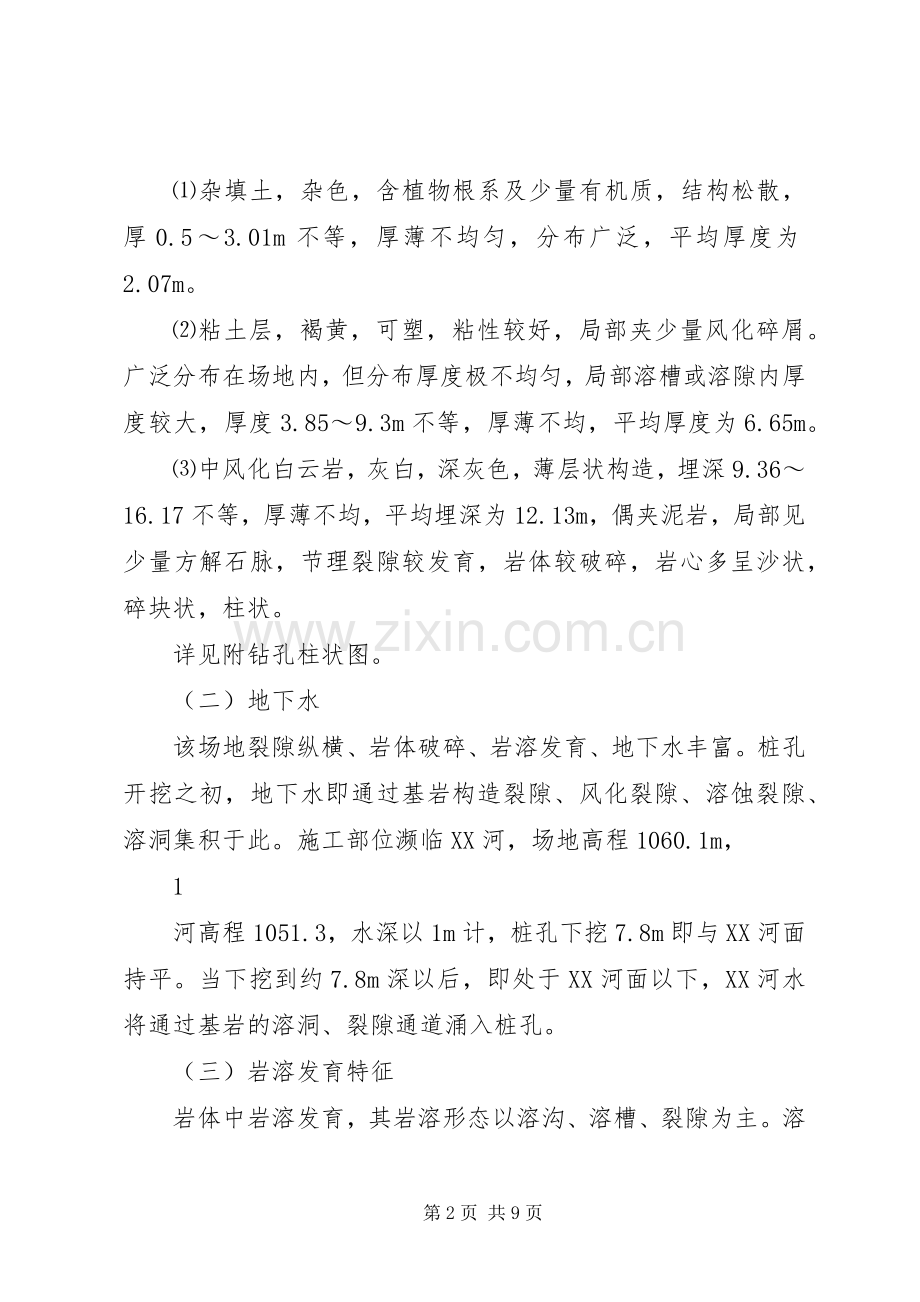

⑴杂填土，杂色，含植物根系及少量有机质，结构松散，厚0.5～3.01m不等，厚薄不均匀，分布广泛，平均厚度为2.07m。
⑵粘土层，褐黄，可塑，粘性较好，局部夹少量风化碎屑。广泛分布在场地内，但分布厚度极不均匀，局部溶槽或溶隙内厚度较大，厚度3.85～9.3m不等，厚薄不均，平均厚度为6.65m。
⑶中风化白云岩，灰白，深灰色，薄层状构造，埋深9.36～16.17不等，厚薄不均，平均埋深为12.13m，偶夹泥岩，局部见少量方解石脉，节理裂隙较发育，岩体较破碎，岩心多呈沙状，碎块状，柱状。
详见附钻孔柱状图。
（二）地下水
该场地裂隙纵横、岩体破碎、岩溶发育、地下水丰富。桩孔开挖之初，地下水即通过基岩构造裂隙、风化裂隙、溶蚀裂隙、溶洞集积于此。施工部位濒临XX河，场地高程1060.1m，
1
河高程1051.3，水深以1m计，桩孔下挖7.8m即与XX河面持平。当下挖到约7.8m深以后，即处于XX河面以下，XX河水将通过基岩的溶洞、裂隙通道涌入桩孔。
（三）岩溶发育特征
岩体中岩溶发育，其岩溶形态以溶沟、溶槽、裂隙为主。溶蚀裂隙发育极不均匀，无明显的规律性。场地岩溶中等发育，场地有遭受岩溶塌陷的可能性。
综上所述，本项目区工程地质条件为中等复杂类型。
二、地层状况分析
⑴地勘单位对z4桩基岩做了10个勘探孔，z5基岩做了10个勘探孔。由勘探资料，杂填土厚度0.4～3.01m，平均2.07m。粘土厚度4.75～9.3m，平均6.65m；粘土埋深6.5～10.4m，平均8.11m。风化岩埋深9.36～16.17m，平均12.13m。如下表：表1杂填土、粘土埋深表（m）孔号z4-1z4-1+1z4-1+2z4-1+3z4-1+4z4-2z4-2+1z4-2+2z4-2+3z4-2+4杂填土厚度1.10.51.51.82232.833.01粘土埋深10.46.5810.28.56.726.838.387.757.86粘土厚度9.366.58.46.54.723.835.584.754.85风化岩埋深12.61111.1711.610.313.816.1710.7114.589.36平均2.078.116.6512.13⑵z4桩基岩溶洞6处，层厚0.3～3.36m，平均1.08m；层底深10.29～33.5m。裂隙3处，
宽度0.17～0.33m，层底深10.6～36.92m。如下表：表2z4桩孔溶洞统计分析表孔号z4-1编号层底高程m123451047.961047.161044.561042.161041.56孔口高程m层底深m12.112.915.517.918.51060.06层厚m0.50.32.21.30.32
孔号z4-2编号层底高程m123451044.891044.051042.891040.891039.47孔口高程m层底深m15.316.1417.319.320.721060.19层厚m1.50.420.751.330.2561036.2623.8孔口高程m层底深m11.815.11819.822.824孔口高程m层底深m13.1715.2520孔口高程m层底深m12.815.717.619.622.126.4孔口高程m层底深m10.613.415.216.222.924.12.81060.11层厚m0.80.52.40.20.80.81060.06层厚m20.921.921060.06层厚m1.221.60.30.70.31060.06层厚m0.30.31.10.31.50.961038.1422.05孔口高程m层底深m16.1720.6727.6729.1733.5孔口高程m层底深m11.0513.1314.4621.5523.7128.55孔口高程m层底深m14.92193536.92孔口高程m层底深m10.2911.3612.6513.2218.0120.1530.650.921060.18层厚m0.251.580.920.670.171060.16层厚m0.330.250.250.250.670.581060.16层厚m0.331.080.330.171060.18层厚m0.930.570.570.213.361.291.57孔号z4-1+1编号层底高程m1234561048.311045.011042.111040.311037.311036.11孔号z4-2+1编号层底高程m123451044.011039.511032.511031.011026.68孔号z4-1+2编号层底高程m1231046.891044.811040.06孔号z4-2+2编号层底高程m1234561049.111047.031045.71038.611036.451031.61孔号z4-1+3编号层底高程m1234561047.261044.361042.461040.461037.961033.66孔号z4-2+3编号层底高程m12341045.241041.161025.161023.24孔号z4-1+4编号层底高程m1234561049.461046.661044.861043.861037.161035.96孔号z4-2+4编号层底高程m12345671049.891048.821047.531046.961042.171040.031029.53说明：上表有下划线和底纹者为裂隙。⑶z5基岩杂填土、粘土厚度，第一层中风化岩埋深，以及溶洞状态，见柱状图。
三、溶洞处理方案3.1旋挖钻机施工方案
本项目采用旋挖钻机钻孔，水下混凝土灌注方案。旋挖钻机型号选用徐工xrs1050，参数如下：
表3徐工xrs1050旋挖钻机参数表项目单位3
参数额定功率动力头最大输出扭矩转速最大钻孔直径最大钻孔深度加压油缸最大压力最大提升力最大行程加压卷扬最大加压力主卷扬最大卷扬速度钻桅倾度侧向/前倾/后倾整机工作质量外形尺寸工作状态运输状态kwkn·mr/minmmmknknmknm/mintmmmm2983907～18φ25001052402506-60±4°/5°/15°11410265×4800×2752017615×3500×3535钻孔工艺（1）钻机就位
钻孔前施放桩位点，放样后四周设护桩并复测，误差控制在5mm以内。进一步确定是否有障碍物，必须待甲方或监理验收合格后方可进行成孔施工
钻机就位应保持平稳，不发生倾斜、位移，钻头对准孔位开启电机进行开孔。旋挖钻机底盘为伸缩式自动整平装置，并在操作室内有仪表准确显示电子读数，当钻头对准桩位中心十字线时，各项数据即可锁定，勿需再作调整。钻机就位后钻头中心和桩中心应对正准确，误差控制在2cm内。
液压多功能旋挖钻机就位时与平面最大倾角不超过4°，钻机平台处必需碾压密实。进行桩位放样，将钻机行驶到要施工的孔位，调整桅杆角度，操作卷扬机，将钻头中心与钻孔中心对准，钻头中心与钢护筒十字线中心偏差不大于10mm，并放入孔内，调整钻机垂直度参数，使钻杆垂直，同时稍微提升钻具，确保钻头环刀自由浮动孔内。钻机就位后，在泥浆池进行泥浆制造，泥浆主要采用粘土、膨润土等进行造浆，新制泥浆数量最少满足一根桩的使用量。
（2）设置护筒
根据桩位点设置护筒，护筒的内径应大于钻头直径200mm，护筒位置应埋设正确稳定，护
4
筒中心和桩位中心偏差不得大于50mm，倾斜度的偏差不大于1%，护筒与坑壁之间应用粘土填实。施工中，护筒的埋设采用旋挖钻机静压法来完成。首先正确就位钻机，使其机体垂直度、钻杆垂直度和桩位钢筋条三线合一，然后在钻杆顶部带好筒式钻头，再用吊车吊起护筒并正确就位，用旋挖钻杆将其垂直压入土体中。护筒埋设后再将桩位中心通过四个控制护桩引回，使护筒中心与桩位中心重合，并在护筒上用红油漆标识护桩方向线位置。护筒的埋设深度：回填土区域护筒埋设深度应超出回填土深度0.5m，原土状态：在粘性土中不宜小于1m，在砂土中不宜小于1.5m，护筒应高出地面20～30cm。（3）钻进
当钻机就位准确，泥浆制备合格后即开始钻进，钻进时每回次进尺控制在60cm左右，刚开始要放慢旋挖速度，并注意放斗要稳，提斗要慢，特别是在孔口5～8m段旋挖过程中要注意通过控制盘来监控垂直度，如有偏差及时进行纠正。操作人员随时观察钻杆是否垂直，并通过深度计数器控制钻孔深度。当旋挖斗钻头顺时针旋进时，底板的切削板和筒体翻板的后边对齐。钻屑进入筒体，装满一斗后，钻头逆时针旋转，底板由定位块定位并封死底部的开口，之后提升钻头到地面卸土。开始钻进时采用低速钻进，主卷扬机钢丝绳承担不低于钻杆、钻具重量之和的20%，以保证孔位不产生偏差。钻进护筒以下3米采用高速钻进，钻进速度与钻压有关，采用钻头与钻杆自重摩擦加压，150mpa压力下，进尺速度为20cm/min；200mpa压力下，进尺速度为30cm/min；260mpa压力下，进尺速度为50cm/min。（4）终孔及清孔
a.终孔。当钻孔达到设计孔底标高后，请监理工程师检查，初步确定终孔，再请设计、地勘及参建各方到现场确定终孔，并汇签。
b.清孔。确定终孔后，将钻斗留在原处机械旋转数圈，将孔底虚土尽量装入斗内，起钻后仍需对孔底虚土进行清理。一般用沉渣处理钻斗（带挡板的钻斗）来排出沉渣。要求成渣厚度不大于5cm。
c.检孔。清孔完毕后，即组织监理、主管工程师、质检工程师及值班技术人员共同对成孔进行检查，孔径及孔形检查用检孔器检查，孔深和孔底沉渣用标准测锤检测。
钻孔深度达到设计要求后，对孔深、孔径、孔位、孔形等进行检查，填写终孔检查记录，经监理工程师签证认可后，进行孔底清碴和灌注水下砼准备工作。
详见《旋挖钻专项施工方案》
3.2溶洞地层处理措施
5
