变电运行巡视(概述)演示幻灯片.ppt

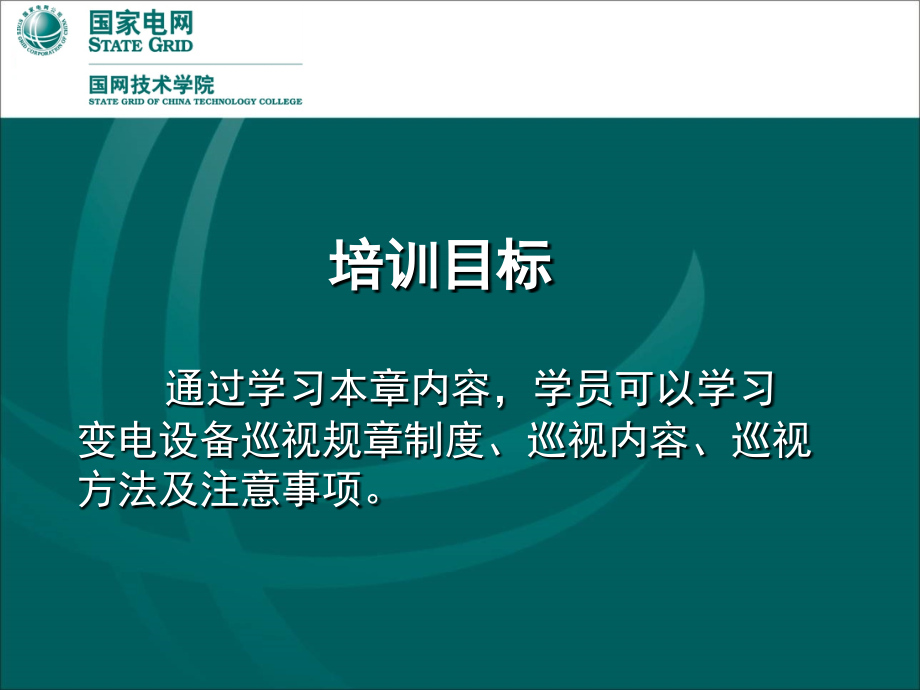

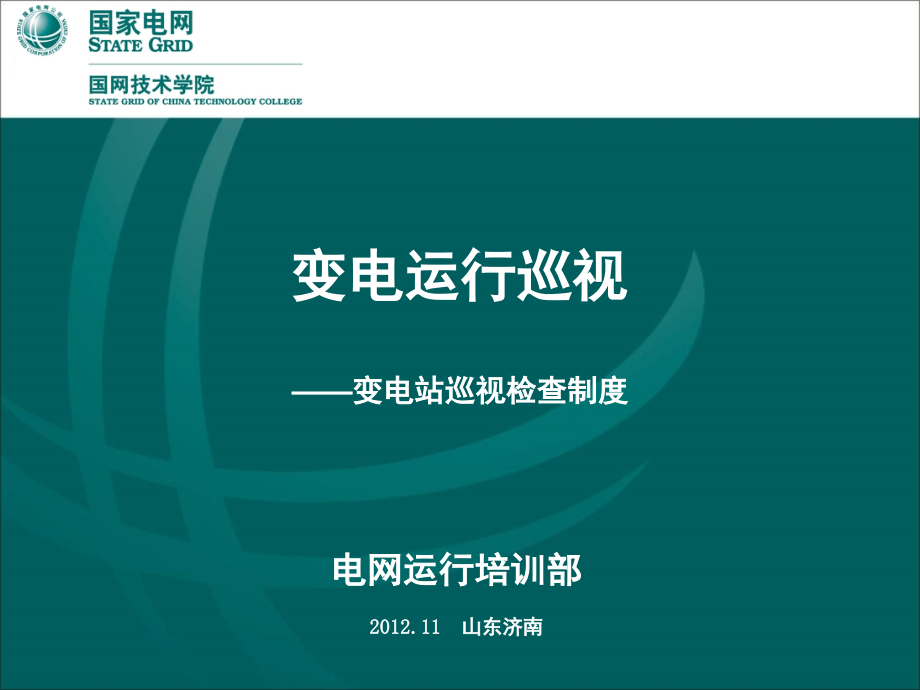

变电运行巡视,变电站巡视检查制度,电网运行培训部,2012.11,山东济南,培训目标,通过学习本章内容，学员可以学习变电设备巡视规章制度、巡视内容、巡视方法及注意事项。,一、变电站巡视检查制度及要求,变电站装备巡视工作是运行管理工作的一个重要组成部分，它是检查装备运行状态、把握装备运行纪律、确保平安运行必不成少的基本工作。,一、变电站巡视检查制度及要求,基本概念,变电站巡视检查制度,是确保设备正常安全运行的有效制度。巡视检查制度应明确规定检查项目及内容，周期和巡回检查路线，并做好明显的标志。,在高峰负荷期，可采用红外测温仪进行检查。夜间、恶劣气候条件下急特殊任务的特训，要明确具体的巡视要求和注意事项，采取必要的安全措施，特巡必须由当值值班负责人参加。,每次巡视检查后，应将检查的设备缺陷计入设备缺陷记录簿中，巡视检查者应对所填写记录的正确性负责。,设备巡视检查的要求,对设备的定期巡视检查是随时掌握设备的运行状况、变化情况、发现设备的异常情况、确保设备的连续安全运行的主要措施，值班人员必须按设备巡视的线路认真执行。巡视中不得兼做其他工作，遇雷雨时应停止巡视。,一、变电站巡视检查制度及要求,设备巡视检查的要求,值班人员对运行设备应做到正常运行按时查，高峰、高温、认真查，引起突变及时查，重点设备重点查，薄弱环节仔细查。,一、变电站巡视检查制度及要求,1,、人员要求,1),作业人员经各公司年度,电业安全工作规程,考试合格,2,）,人员精神状态正常，无妨碍工作的病症，着装符合要求,3,）具备必要的电气知识，熟悉变电设备，持有本专业职业资格证书,4,）应遵守劳动纪律，不做与巡视无关的工作,设备巡视前准备,一、变电站巡视检查制度及要求,2,、,危险点分析,1)误碰、误动、误登运行设备,2)擅自打开设备网门，擅自移动临时安全围栏，擅自跨越设备固定围栏,3)发现缺陷及异常单人处理,4)发现缺陷及异常时，未及时汇报,5)擅自改变检修设备状态，变更工作地点安全措施,设备巡视前准备,一、变电站巡视检查制度及要求,2,、,危险点分析,6),登高检查设备，如登上开关机构平台检查设备时，感应电造成人员失去平衡，造成人员碰伤、摔伤,7),检查设备气泵、油泵等部件时，电机突然启动，转动装置伤人,8),高压设备发生接地时，保持距离不够，造成人员伤害,9),夜间巡视，造成人员碰伤、摔伤、踩空,10,）开、关设备门，振动过大，造成设备误动作,设备巡视前准备,一、变电站巡视检查制度及要求,2,、,危险点分析,11),随意动用设备解锁钥匙,12),在继电室使用移动通讯工具，造成保护误动,13),特殊天气未按规定佩带安全防护用具,14),雷雨天气，靠近避雷器和避雷针，造成人员伤亡,15),进出高压室，未随手关门，造成小动物进入,16),不戴安全帽、不按规定着装，在突发事件时失去保护,17),未按照巡视线路巡视，造成巡视不到位，漏巡视,设备巡视前准备,一、变电站巡视检查制度及要求,2,、,危险点分析,18),使用不合格的安全工器具,19),生产现场安全措施不规范，如警告表示不齐全、孔洞封锁不良、带电设备隔离不符合要求，易造成人员伤害,20),室外设备及架构应无鸟窝等杂物，以免对正常运行的设备造成威胁,21),人员身体状况不适、思想波动，造成巡视质量不高或发生人身伤害,设备巡视前准备,一、变电站巡视检查制度及要求,1,、巡视检查时应与带电设备保持足够的安全距离，,10kV,0.7m,，,110kV,1.5m,，,220kV,3m,2,、巡视检查时，不得进行其他工作（严禁进行电气工作），不得移开或越过遮栏,3,、高压设备发生接地时，室内不得接近故障点,4m,以内，室外不得靠近故障点,8m,以内，进入上述范围人员必须穿绝缘靴，接触设备的外壳和构架时，必须戴绝缘手套,设备巡视安全注意事项,一、变电站巡视检查制度及要求,4,、,夜间巡视，必要时开启设备室照明（夜巡应带照明工具）（一般情况下，为保证巡视效果，不应开启设备区照明）,5,、,开、关设备门应小心谨慎，防止过大振动,6,、,在保护室禁止使用移动通讯工具，防止造成保护及自动装置误动,7,、雷雨天气，接地电阻不合格，需要巡视高压室时，应穿绝缘靴，并不得靠近避雷器和避雷针,设备巡视安全注意事项,一、变电站巡视检查制度及要求,8,、,进出高压室，必须随手将门锁好,。,9,、,进入设备区，必须戴安全帽,10,、发现设备缺陷及异常时，及时汇报，采取相应措施，不得擅自处理,11,、巡视设备禁止变更检修现场安全措施，禁止改变检修设备状态。,12,、严格按照巡视线路巡视,设备巡视安全注意事项,一、变电站巡视检查制度及要求,13,、巡视前，检查所使用的安全工器具完好。,14,、巡视,GIS,高压室应根据室外,SF6,气体及含氧量报警仪提示进入，否则应提前进行通风,15min,15,、严禁不符合巡视人员要求者进行巡视,16,、雨、雪、雾等特殊天气应注意瓷质部分的绝缘情况，如冰凌、爬电现象等,设备巡视安全注意事项,一、变电站巡视检查制度及要求,1,、安全帽,2,、,绝缘靴,3,、,望远镜,4,、,测温仪,5,、应急灯,6,、钥匙,7,、对讲机（保护室禁止使用）,设备巡视工器具,一、变电站巡视检查制度及要求,设备巡视路线,一、变电站巡视检查制度及要求,设备巡视路线,一、变电站巡视检查制度及要求,设备巡视路线,一、变电站巡视检查制度及要求,变电站的设备巡视分为三类：,日常巡视,定期巡视,特殊巡视,变电站巡视分类,一、变电站巡视检查制度及要求,日常巡视应每天进行，并按照规定的内容要求进行，包括：,1,）交接班巡视,交接班时，交接班人员都应按分工进行一次巡视检查。,2,）运行人员正常巡视,正常巡视每天至少,4,次。,3,）运行人员夜巡,每周五的,20,时应闭灯巡视检查一,次。,4,）站队长的白天巡视,站队长应进行监督性巡视检查一次。,一、变电站巡视检查制度及要求,定期巡视应按照规定时间和要求。定期巡视是对设备进行较为完善的巡视检查，巡视时间较长，巡视时要求做好详细的巡视记录。无人值守的变电站，要应每周至少巡视一次。（按各公司要求）,变电站巡视分类,一、变电站巡视检查制度及要求,特殊巡视是根据实际情况和规定的要求而增加的巡视。特殊巡视一般是有针对性的重点巡视。,变电站巡视分类,一、变电站巡视检查制度及要求,1,、设备过负荷或因运行方式的倒换，负荷有明显增加时。,如果是设备过负荷或明显增加时，应检查设备接头触头的温度变化情况，变压器严重过负荷时，应检查冷却器是否全部投入运行，并严格监视变压器的油温和油位的变化，若有异常及时向调度汇报。,需要特殊巡视包括,一、变电站巡视检查制度及要求,2,、恶劣气候或天气突变，例如遇有雷雨、大风、浓雾、大雪、冰冻、高温等异常天气时。,需要特殊巡视包括,一、变电站巡视检查制度及要求,1,）天气暴热时，应检查各种设备的温度、油位、油压、气压等变化情况，检查油温是否过高，冷却器设备运行是否正常，油压和气压变化是否正常，检查导线、接头是否有过热现象。,天气变化或突变时检查设备,一、变电站巡视检查制度及要求,2,）天气骤冷时，应重点检查充油设备的油位变化情况，油压和气压的变化情况是否正常，加热设备运行情况，接头有无开裂、发热等现象，绝缘子有无积雪结冰，管道有无冻裂等现象。,天气变化或突变时检查设备,一、变电站巡视检查制度及要求,3,）大风天气时，应注意临时设施的牢固情况，导线舞动情况及有无杂物刮到设备上的可能性，接头有无异常情况，室外设备箱门是否已关闭好。,天气变化或突变时检查设备,一、变电站巡视检查制度及要求,4,）降雨、雪天气时，应注意室外设备接点、触头等处导线是否有发热冒气现象，检查门窗是否关好，屋顶、墙壁有无漏水现象。,天气变化或突变时检查设备,一、变电站巡视检查制度及要求,5,）大雾潮湿天气时，应注意套管及绝缘部分是否有污闪放电现象，必要时关灯检查。,天气变化或突变时检查设备,一、变电站巡视检查制度及要求,6,）雷击后应检查绝缘子、套管有无污闪痕迹，检查避雷器是否动作。（雷电后，抄录避雷器动作次数）,天气变化或突变时检查设备,一、变电站巡视检查制度及要求,3,、事故跳闸,当事故跳闸时，运行人员应检查一次设备有无异常，如导线有无烧伤、断股，设备的油位、油色、油压是否正常，有无喷油异常情况，绝缘子有无闪络、断裂等情况；二次设备应检查继电保护及自动装置的动作情况，事件记录及监控系统的信号情况微机保护的事故报告打印情况，故障录波器录波情况；所用电系统的运行情况等。,需要特殊巡视包括,一、变电站巡视检查制度及要求,4,、设备的一般缺陷有发展，需要严密注视及设备缺陷处理后等。,需要特殊巡视包括,一、变电站巡视检查制度及要求,5,、设备经检修、改造或停运后重新投入运行及新安装的设备投入运行时。,需要特殊巡视包括,一、变电站巡视检查制度及要求,6,、雨后对户外端子箱、机构箱、控制柜是否受潮进行检查巡视。,需要特殊巡视包括,一、变电站巡视检查制度及要求,7,、,法定节日、重大活动和政治保电时,。,8,、各公司规定的继电保护、迎峰度夏、迎峰度冬、防汛等。,需要特殊巡视包括,一、变电站巡视检查制度及要求,通过运行人员的眼观、耳听、鼻嗅、手触等感官为主要检查手段，发现运行中设备的缺陷及隐患。,使用工具和仪表，进一步探明故障性质。较小的障碍也可在现场及时排除。,变电站电气设备的巡视检查方法,一、变电站巡视检查制度及要求,目测法是值班人员用肉眼对运行设备可见部位的外观变化进行观察来发现设备的异常现象。,一、变电站巡视检查制度及要求,通过目测可以发现的异常现象,1,）破裂、断线；,2,）变形（膨胀、收缩、弯曲）；,3,）接头、二次线松动；,4,）漏油、漏水、漏气；,5,）污秽；,6,）腐蚀；,7,）磨损；,8,）变色（烧焦、硅胶变色、油变黑）；,9,）冒烟；,一、变电站巡视检查制度及要求,通过目测可以发现的异常现象,10,）产生火花；,11,）有杂质异物；,12,）不正常的动作等。,这些外观现象往往反映了设备的异常情况，因此靠目测观察就可以作出初步的分析判断。应该说变电站的电气设备几乎均可采用目测法对外观进行巡视检查。所以，目测法是巡视检查的最常用的方法之一。,一、变电站巡视检查制度及要求,耳听法,运行中的设备都会由于交流电的作用产生振动并发出各种声音。这些声音是运行设备所特有的。仔细注意听这种声音，并熟练掌握声音特点，就能通过它的高低节奏、音色的变化、音量的强弱、是否伴有杂音等，来判断设备是否运行正常。,电磁式设备正常运行通过交流电后，其绕组铁芯会发出均匀节律和一定响度的“嗡、嗡”声。当设备出现故障时，会夹着杂音，甚至有“劈啪”的放电声，可以通过正常时和异常时的音律、音量的变化来判断设备故障的发生和性质。,一、变电站巡视检查制度及要求,鼻嗅法,人类嗅觉对气味的感觉因人而异，但电气设备的绝缘材料过热产生的气味大多数正常人都能嗅到并辨别。,气味是自然而然被感觉到的。如果值班人员和其他人员进入配电室检查电气设备，嗅到设备过热或绝缘材料被烧焦产生的气味时，值班人员应着手进行深入检查，看有没有冒烟的地方，有没有变色的部位，听一听有没有放电的声音等，直到查找出原因为止。因此可见，嗅气味是对电气设备的某些异常和缺陷比较灵敏的一种判断方法。,一、变电站巡视检查制度及要求,手触法,在巡视检查的整个过程中经常会用到手。用手触试检查是判断设备的部分缺陷和故障的一种必需的方法，用手触试检查带电的高压设备是绝对禁止的。运行中的变压器、消弧线圈的中性点接地装置，必须视为带电设备，在没有可靠的安全措施时，也禁止用手触试。但对不带电且外壳接地良好的设备及不带电的附件等，检查其温度或温差时均需要用手触试。对于二次设备（如继电器等）发热、振动等也可用手触试检查。,一、变电站巡视检查制度及要求,仪器检测的方法,如贴试温蜡片、在设备上涂试温漆或涂料、用红外线测温仪。,在设备易发热部位贴示温蜡片，黄、绿、红三种试温蜡片的熔点分别为,60,、,70,、,80,。这种方法的优点是简便易行，但也存在一些缺点。它的主要缺点是不能和周围温度做比较；蜡片贴的时间长了易脱落；,一、变电站巡视检查制度及要求,仪器检测的方法,涂料和漆可长期使用，但受阳光照射会引起变色，变色后不宜分辨清楚，不能发现设备发热初期的微热以及温差等。,一、变电站巡视检查制度及要求,仪器检测的方法,红外线测温仪是一种利用高灵敏度的热敏感应辐射元件，检测由被测物发射出来的红外线而进行测温的仪表。能正确地测出运行设备的发热部位及发热程度。测温的目的是在运行设备发热部位尚未达到其最高允许温度之前，尽快发现发热的异常状态，以便采取相应的措施。,一、变电站巡视检查制度及要求,当经过测温得到设备实际温度后，必须了解设备在测温时所带负荷情况，与该设备历年的温度记录资料及同等条件下同类设备温度做比较，并与各类电器设备的最高允许温度比较，然后进行综合分析，做出判断，制定处理意见。,一、变电站巡视检查制度及要求,一、变电站巡视检查制度及要求,被测设备及部位,最高允许温度,被测设备及部位,最高允许温度,油浸变压器,接地端子,75,互感器,接地端子,75,本体,90,本体,90,断路器,接线端子,75,母线接头处,硬铝线,70,机械结构部分,110,硬铜线,75,隔离开关,触头处,65,电容器,接线端子,75,接线端子,75,本体,70,小结,主要学习了变电设备巡视的,1,、规章制度、,2,、巡视内容、,3,、巡视方法及注意事项。,谢 谢！,电网运行培训部,2012.11,山东济南,
