室内消防喷淋系统安装施工工艺

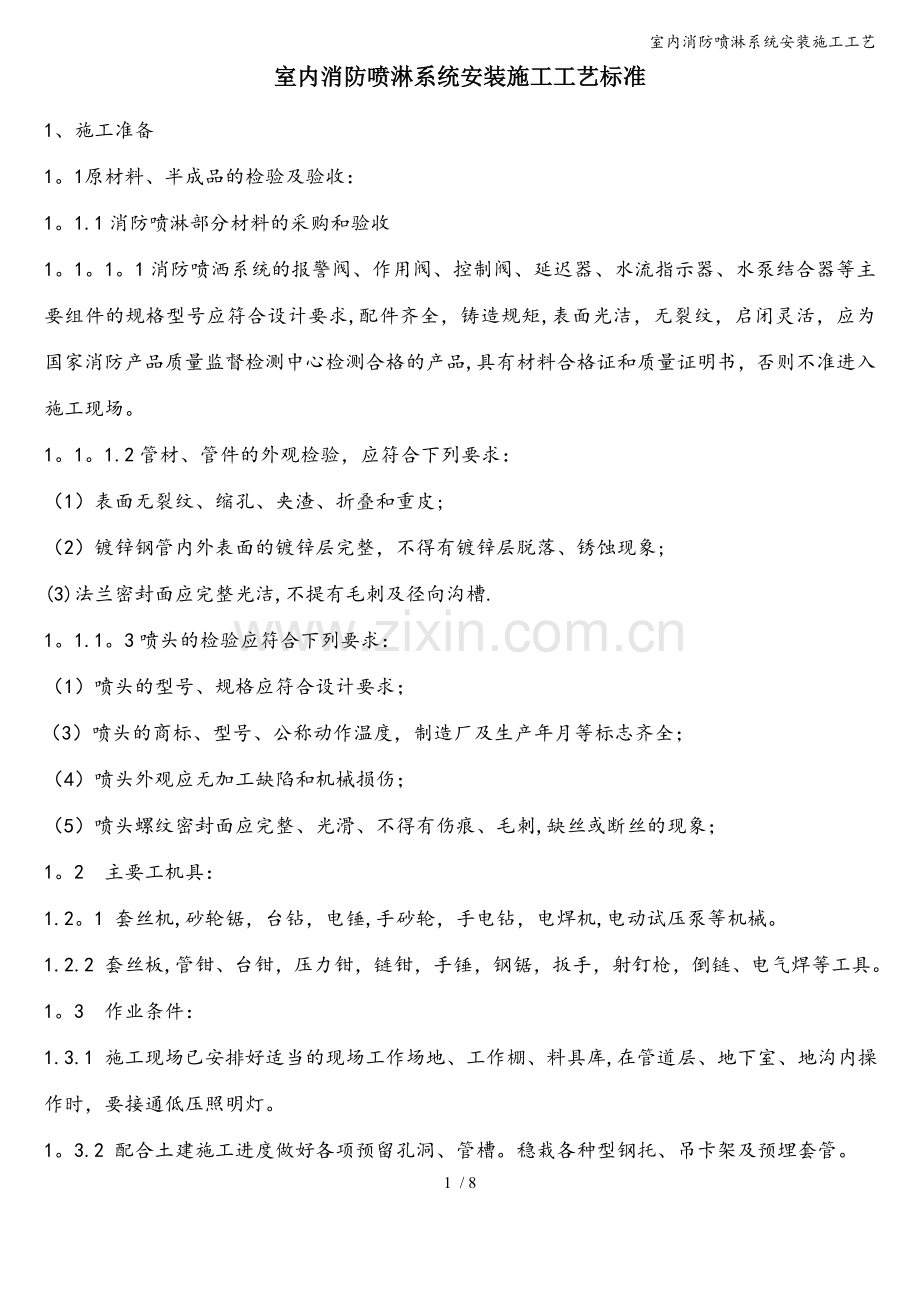

室内消防喷淋系统安装施工工艺标准
1、施工准备
1。1原材料、半成品的检验及验收：
1。1.1消防喷淋部分材料的采购和验收
1。1。1。1消防喷洒系统的报警阀、作用阀、控制阀、延迟器、水流指示器、水泵结合器等主要组件的规格型号应符合设计要求,配件齐全，铸造规矩,表面光洁，无裂纹，启闭灵活，应为国家消防产品质量监督检测中心检测合格的产品,具有材料合格证和质量证明书，否则不准进入施工现场。
1。1。1.2管材、管件的外观检验，应符合下列要求：
（1）表面无裂纹、缩孔、夹渣、折叠和重皮;
（2）镀锌钢管内外表面的镀锌层完整，不得有镀锌层脱落、锈蚀现象;
(3)法兰密封面应完整光洁,不提有毛刺及径向沟槽.
1。1.1。3喷头的检验应符合下列要求：
（1）喷头的型号、规格应符合设计要求；
（3）喷头的商标、型号、公称动作温度，制造厂及生产年月等标志齐全；
（4）喷头外观应无加工缺陷和机械损伤；
（5）喷头螺纹密封面应完整、光滑、不得有伤痕、毛刺,缺丝或断丝的现象；
1。2 主要工机具：
1.2。1 套丝机,砂轮锯，台钻，电锤,手砂轮，手电钻，电焊机,电动试压泵等机械。
1.2.2 套丝板,管钳、台钳，压力钳，链钳，手锤，钢锯，扳手，射钉枪，倒链、电气焊等工具。
1。3 作业条件：
1.3.1 施工现场已安排好适当的现场工作场地、工作棚、料具库,在管道层、地下室、地沟内操作时，要接通低压照明灯。
1。3.2 配合土建施工进度做好各项预留孔洞、管槽。稳栽各种型钢托、吊卡架及预埋套管。
1。3。3 在进行管道等各项预制前要根据施工图纸及材料计划，将需用材料、设备的规格型号、质量、数量确认合格并准备齐全，运到现场。
1.3。4 主体结构已验收，现场已清理干净。
1。3。5管道安装所需要的基准线应测定并标明，如吊顶标高、地面标高、内隔墙位置线等。
1.3.6安装管道所需要的操作架应由专业人员搭设完毕.
1.3.7 喷洒头安装按建筑装修图确定位置，吊顶龙骨安装完按吊顶材料厚度确定喷洒头
的标高.封吊顶时按喷洒头预留口位置在顶板上开孔。
2、操作工艺

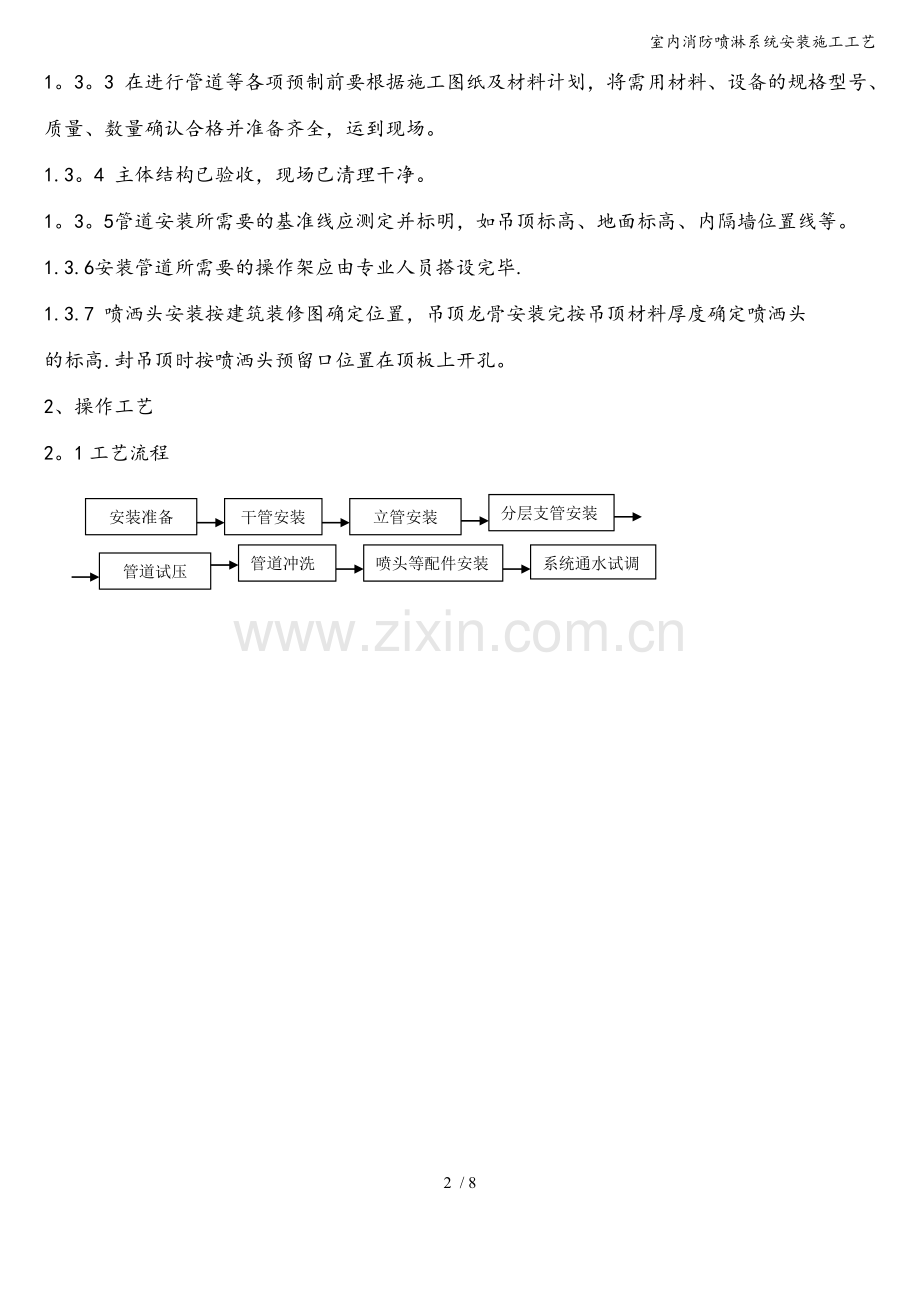

2。1工艺流程
干管安装
立管安装
安装准备
分层支管安装

系统通水试调
管道冲洗
喷头等配件安装
管道试压

2。2安装准备：
2.2.1 认真熟悉图纸,根据施工方案、技术、安全交底的具体措施选用材料，测量尺寸，绘制草图,预制加工。
2。2.2 核对有关专业图纸，查看各种管道的坐标、标高是否有交叉或排列位置不当，及时与设计人员研究解决，办理洽商手续。
2。2。3检查预埋件和预留洞是否准确。
2.2.4 检查管材、管件、阀门、设备及组件等是否符合设计要求和质量标准。
2.2。5 要安排合理的施工顺序，避免工种交叉作业干扰，影响施工。
2.2.6管网安装前应校直管子清除其内外的杂物，安装中应随时注意清除已安装管道内
部杂物;
2.3干管安装：
2.3。1 喷洒管道一般要求使用镀锌管件（干管直径在100mm 以上，无镀锌管件时采用焊
接法兰连接，试完压后做好标记拆下来加工镀锌）。需要镀锌加工的管道应选用碳素钢管或无缝钢管,在镀锌加工前不允许刷油和污染管道。需要拆装镀锌的管道应先安排施工.
2。3.2 喷洒干管用法兰连接每根配管长度不宜超过6m，直管段可把几根连接在一起,
使用倒链安装，但不宜过长。也可调直后，编号依次顺序吊装，吊装时，应先吊起管道一端，待稳定后再吊起另一端。
2.3。4 报警阀安装:应设在明显、易于操作的位置，距地高度宜为1m 左右。报警阀处地面应有排水措施，环境温度不应低于+5℃.报警阀组装时应按产品说明书和设计要求，控制阀应有启闭指示装置,并使阀门工作处于常开状态.
2.4 立管安装:
2.4.1 立管暗装在竖井内时，在管井内预埋铁件上安装卡件固定,立管底部的支吊架要牢固,防止立管下坠。
2。4.2 立管明装时每层楼板要预留孔洞,立管可随结构穿入，以减少立管接口.
2。5 消防分层干支管安装:
2。5.1镀锌管安装切口加工要平齐，丝扣套要规整 、光洁，不得有毛刺、断丝现象，缺丝不得超过全扣数的10%。镀锌管安装过程中还要注意不要损坏镀锌层.需要加工镀锌的管道在其它管道未安装前试压、拆除、镀锌后进行二次安装。
2。5。2喷洒管道不同管径连接不宜采用补心,应采用异径管箍，弯头上不得用补心,应
采用异径弯头,三通上最多用一个补心，四通上最多用两个补心.走廊吊顶内的管道安装与通风道的位置要协调好。
2.5.3管道安装位置应符合设计要求，管道中心与梁、柱、顶棚等的最小距离应符合下表的规定；
表1、管道中心与梁、柱、顶棚的最小距离（mm）
公称直径
25
32
40
50
65
80
100
125
150
200
距离
40
40
50
60
70
80
100
125
150
200
2。5。4管道的支架、吊架安装应符合下表要求：
表2、管道支架或吊架的间距
公称直径(mm）
25
32
40
50
65
80
100
125
150
200
250
300
距离（m）
3.5
4
4。5
5
6
6
6.5
7
8
9。5
11
12
2.5。5相邻两喷头之间的管段上至少应设支（吊）架一个,当喷头间距小于1。8m时，可隔段设置,但支（吊）架的间距不应大于3.6m;
2。5.6为了防止喷水时管道沿管线方向晃动，应在下列部位设防晃支架：
（1） 配水管一般在中点设一个（管径≤50mm时可不设）
（2） 配水干管及支管的长度超过15m,每15m长度内最少设一个（管径≤40mm时可不设)
（3)管径≥50mm的管道拐弯处（包括三通及四通位置）应设一个;
（4）竖管应在其始端、终端设防晃支架,或用管卡固定，其安装位置距地面或楼面1。5～1。8m；水干管穿越多层建筑应隔层设一个防晃支架；
2。5.7管道的分支预留口在吊装前应先预制好,丝接的用三通定位预留口，焊接可在干管上开口焊上熟铁管箍，调直后吊装。所有预留口均加好临时堵.
2。5.8管道法兰安装要垂直于管道,两片法兰连接螺栓要能够自由穿入，不得强力连接。
2.6消防管道试压可分层分段进行，上水时最高点要有排气装置,高低点各装一块压力表，上满水后检查管路有无渗漏,如有法兰、阀门等部位渗漏,应在加压前紧固，升压后再出现渗漏时做好标记，卸压后处理.必要时泄水处理。冬季试压环境温度不得低于+5℃，夏季试压最好不直接用外线上水防止结露.试压合格后及时办理验收手续。
2.7管道冲洗：消防管道在试压完毕后可连续做冲洗工作。冲洗前先将系统中的流量减压孔板、过滤装置拆除，冲洗水质合格后重新装好，冲洗出的水要有排放去向，不得损坏其它成品。
2。8喷头安装:
2.8.1喷头安装应在系统管网试压、冲洗合格后进行；
2.8。2安装喷头不得对喷头进行拆装，改动，并严禁给喷头附加任何装饰性涂层；
2。8。3喷头的安装应使用专用板手,严禁利用喷头的框架拧尽喷头；喷头的框架、溅水盘变形或释放原件损伤时应更换喷头，且应与原喷头规格、型号相同；
2。8。4向上喷的喷洒头有条件的可与分支干管顺序安装好.其它管道安装完后不易操作
的位置也应先安装好向上喷的喷洒头。
2.9水流指示器安装：一般安装在每层的水平分支干管或某区域的分支干管上.应水平
立装，倾斜度不宜过大，保证叶片活动灵敏,水流指示器前后应保持有5 倍安装管径长度的直管段,安装时注意水流方向与指示器的箭头一致.国内产品可直接安装在丝扣三通上,进口产品可在干管开口用定型卡箍紧固。水流指示器适用于直径为50～150mm 的管道上安装。
2。10喷洒头支管安装指吊顶型喷洒头的末端一段支管，这段管不能与分支干管同时顺
序完成,要与吊顶装修同步进行。吊顶龙骨装完，根据吊顶材料厚度定出喷洒头的预留口标高，按吊顶装修图确定喷洒头的坐标，使支管预留口做到位置难确。支管管径一律为25mm,末端用25mm×15mm 的异径管箍口，管箍口吊顶装修层平,拉线安装。支管末端的弯头处100mm以内应加卡件固定，防止喷头与吊顶接触不牢，上下错动.支管装完，须留口用丝堵拧紧.准备系统试压.
3、质量标准
3。1主控项目
3。1.1系统最末端、每一分区系统末端或每一层系统末端应设置的末端试水装置，预作用和干式喷水灭火系统设置的排气阀应符合设计要求。
检验方法：实地试射检查。
3.2一般项目
3.2.1配水支管、配水管、配水干管设置的支架、吊架和防晃支架应符合表2的规定。
检验方法： 尺量检查.
3。2.2 报警阀组的验收应符合下列要求:
3。2。2。1报警阀的各组件，应符合产品标准要求;
3。2。2.2打开放水试验阀,测试的流量、压力应符合设计要求；
3.2。2.3水力警铃的设置位置应正确.测试时，水力警铃喷嘴处压力不应小于0。05Mpa，且距水力警铃3m远处警铃声音强不应小于70dB；
3.2.2。4打开手动放水阀或电磁阀组动作应可靠；
3。2。2。5控制阀均应锁定在正常开位置；
3。2。2.6与空气压缩机或火灾报警系统的联动程序，应符合设计要求。
检验方法:观察和尺量检查。
4．需注意的质量问题
4.1镀锌层被破坏：在被破坏处加刷防锈漆以防止锈蚀。
4.2立管不垂直或调直后未及时堵洞造成移位:立管施工过程中按要求调直并及时进行堵洞。
4.3支架、托架、吊卡不牢固或安装位置不正确。在安装支架过程中严格按图纸及相关规定进行安装。
4.4阀门方向装反：根据水流方向安装好阀门。
4。5同一屋内几个卡子高度不一致：同一屋内的卡子安装,高度应保持一致。
4.6安装过程中未加装临时堵，造成堵塞.安装过程中对于外露管头要及时加以封堵。
4。7装修中污染，刷银粉末清理造成裹浆：管子安装完后要及时采及可靠的保护措施（如用塑料布缠好），出现管子污染要及时清理干净。
5、成品保护
5.1喷淋系统施工完毕后，各部位的设备组件要有保护措施，防止碰动跑水，损坏装修成品。现浇混凝土墙板应配合结构施工预留孔洞。
5。2凡预留孔洞者剔洞的直径不允许超过所穿过直径的1.5倍，避免结构受损.
5.3已安装的各种管道均须按规定位置安装，支架、托架、吊卡调直后及时堵洞,防止管道移位，影响质量.
5。4已安装的管道,在装修时要有防污染措施,以免造成大面积污损，影响质量。
5.5喷淋系统性管道安装与土建及其它管道发生矛盾时，不得私自拆改,要经过设计，办理变更洽商妥善解决。
7．安全健康与环境管理
7.1危害辨识和危险评价
施工过程危害辨识危险评价及控制措施
序号
主要来源
可能发的事故或影响
风险级别
控制措施
1
管道预制场地及现场的用电
触电
大
现场用电作业应由专业电工进行操作。
2
室内高度作业进行管道安装
高处坠落
大
按要求搭设脚手架，高度作业人员必须系牢安全带。
3
钢管焊接
火灾、爆炸
大
特殊工种必须持证上岗，
备齐消防器材。

注:上表仅供参考，现场应根据实际情况进行危害辨识、风险评价并采取相应的控制措施.
7。2环境因素辨识和评价
环境因素辨识、评价及控制措施
序号
主要来源
可能的环境影响
影响程度
控制措施
1
固体废料
污染环境
大
集中堆放指定地点

注:上表仅供参考，现场应根据实际情况进行环境因素辨识、评价并采取相应的控制措施。
