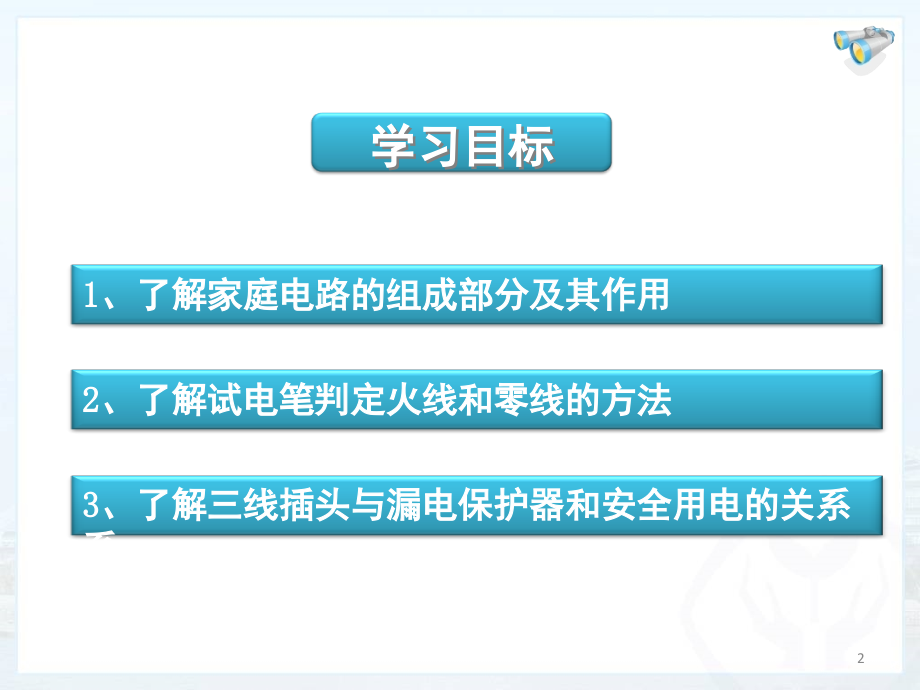

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,18.1,家庭电路,1,2,、,了解试电笔判定火线和零线的方法,1、,了解家庭电路的组成部分及其作用,3,、,了解三线插头与漏电保护器和安全用电的关系系,学习目标,2,家庭装修,布线,观察,3,由进户线、电能表、总开关、保险装置、用电器、导线等组成。,一、家庭电路的组成,4,家庭电路中的器件,5,一、家庭电路的组成,6,家庭电路中器件的功能,7,1,、电能表,（,1,）作用：,（,2,）安装：,测量用电器消耗电能的多少。,安装在干路上，在总开关之前。,123,.,4 kw h,（,3,）读数：,8,2,、总开关,串联在干路中，控制室内全部电路的通与断。,9,3,、保险装置,作用：,材料：,注意：选用合适规格的保险丝，不能用铜丝,或者铁丝代替。,电路中电流过大时，保险丝熔断，自动切断电路，起到保护作用。,由电阻率较大、熔点较低的铅锑合金制成。,插入式保险盒,保险丝,10,空气开关,3,、保险装置,现在新建居民楼电路中的保险装置一般采用空气开关，空气开关安装在电能表后，当电路中的电流过大时，空气开关自动断开，切断电路，俗称跳闸。,11,零线：,跟大地相通，与大地之间没有电压。,地线：,有些电器的外壳还要加一根与大地相通的线叫地线，以确保用户安全使用电器。,（相当于家庭电路的消防队）,火线（又称相线）,：跟零线或大地之间的电压为,220,伏。,布线要求是“,火线零线并排走，竖直布线火在右，水平布线火在上，火接开关再进座，零线直接进灯座。,”,火线与零线,二,讲授新课,12,火线,零线,大地,用试电笔！,试电笔,0 V,220 V,220 V,如何辨别火线和零线？,二、火线和零线,13,1,、试电笔,（,1,）,作用：辨别火线和零线。,（,2,）,构造：,氖管,电阻,笔尖金属体,笔尾金属体,弹簧,二、火线和零线,14,动画演示：测电笔的结构,15,手一定要接触电笔尾部的金属电极，绝不允许接触笔尖金属。,动画演示：测电笔的使用,16,错误操作,手没触笔尾金属体，笔尖金属体触火线时氖管仍不会发光。,正确操作：,手触笔尾金属体；笔尖金属体触火线时氖管发光，触零线时不发光。,但千万不能接触笔尖金属体,17,错误的使用方法,18,2,、用电器与零线、火线的连接,（,1,）各用电器（插座）,并联,在电路中。,（,2,）,控制用电器的开关要连接在火线和用电器之间。,19,玻璃泡,细钨丝,金属线,电灯泡为什么会发光？,灯泡内的细钨丝通电后发热，灯丝温度高达,2000,度左右，达到白炽状态，于是灯丝发出明亮的光。,请思考,灯泡的原理,三、白炽电灯,20,白炽灯的灯丝用金属钨做成，钨的熔点很高，达到,2000,以上而不熔化，同时，人们把灯丝装在玻璃泡中并把泡内抽成真空，避免了灯丝与空气接触，防止了灯丝的氧化。一般,60W,以上的灯泡内还充有氮、氩等气体，以阻碍灯丝在高温下的升华。,你知道吗？,21,螺丝口灯泡,卡口灯泡,白炽灯泡的种类,22,如何把灯泡接入电路？,螺口灯泡,卡口灯泡,三、白炽灯泡,23,灯座和灯,卡口式,螺丝口式,火线,零线,火线,零线,火线,零线,火线和零线可以任意连接,零线,火线,火线和零线决不可以接错,24,灯泡的连接,25,灯泡的连接,26,电灯与开关,串联,，,开关,接在,火线,上,火线,零线,练习,1,27,电灯与电灯,并联,在零线与火线之间,火线,零线,练习,2,28,火线,零线,练习,3,卡口灯泡,螺旋,接,零线,29,1,、,家庭电路,由进户线、电能表、总开关、保险装置、用电器、导线等组成，了解各部分的作用。,2,、用试电笔可以辨别火线和零线，了解白炽电灯。,课堂小结,30,巩固练习,1,、,关于家庭电路，下列说法中不正确的是（）,A,、电能表用来显示用户所用的电能，应安装在 干路上。,B,、保险丝安装在总开关后，当电路中有大电流通过时会熔断。,C,、开关与用电器并联。,D,、总开关千万不能倒装，其静触头应在上面。,C,31,巩固练习,2,、,小强同学在学习安装照明电路时，由于操作不规范，导致开关中两个接线柱接到了一起，这样产生的后果是（）,A,、灯不能正常发光,B,、保险丝迅速熔断,C,、开关依然起作用,D,、灯总是亮着,D,32,巩固练习,3,、,家庭电路里的用电器都是并联的，其原因是（）,A,、为了获得相同的电压,B,、为了获得相同的电流,C,、为了获得相同的功率,D,、为了可以单独工作,4,、,自动空气开关的作用与下列哪个元件相同（）,A,、电能表,B,、插座,C,、保险装置,D,、普通开关,AD,C,33,巩固练习,5,、,如图所示的三孔插座，与孔相连的是（）,A,、零线,B,、火线,C,、地线,D,、以上三种都可以,C,6,、,用试电笔测试如图所示插座的火线和零线，但无论金属笔尖插入插座的哪一个孔中，氖管都不发光，可能是（）,A,、插座发生了短路,B,、保险丝断了,C,、使试用笔方法不正确,D,、零线断了,BC,34,35,
