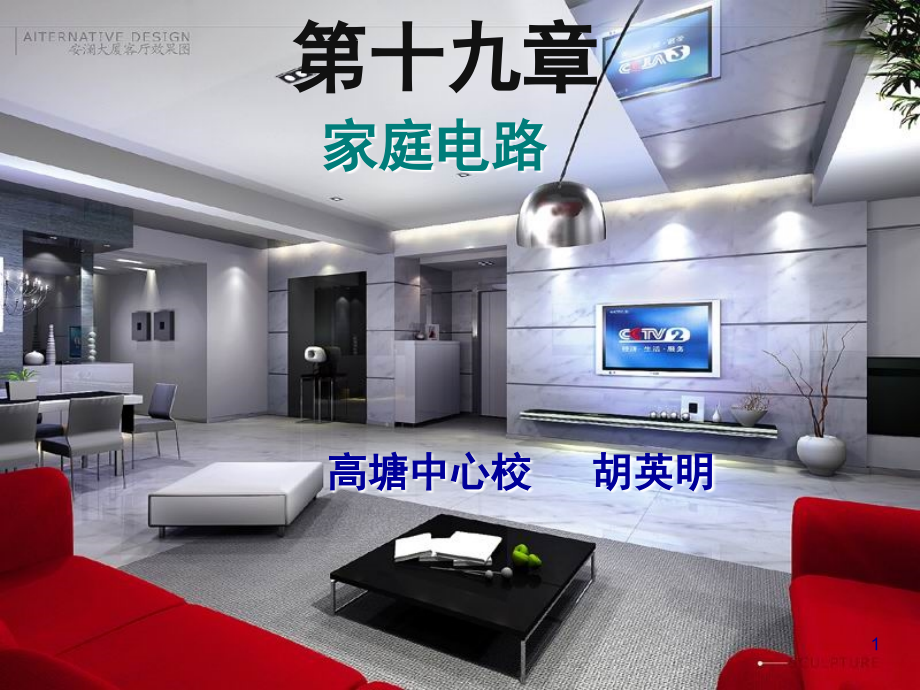

家庭电路(新人教版)(课堂PPT).ppt

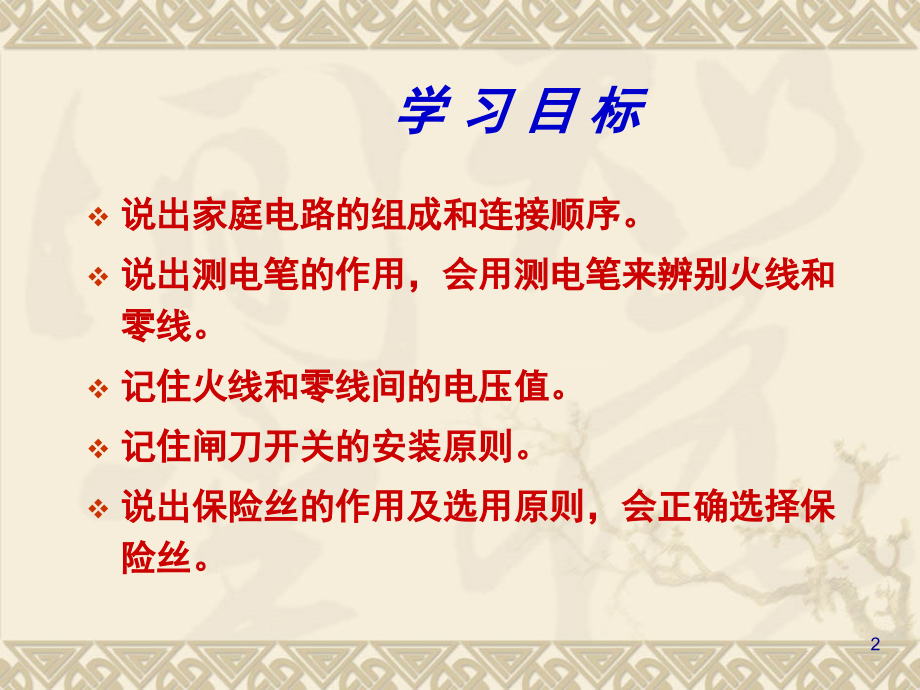

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,家庭电路,高塘中心校 胡英明,第十九章,1,说出家庭电路的组成和连接顺序。,说出测电笔的作用，会用测电笔来辨别火线和零线。,记住火线和零线间的电压值。,记住闸刀开关的安装原则。,说出保险丝的作用及选用原则，会正确选择保险丝。,学 习 目 标,2,家庭装修,布线,观察,3,家庭电路,电源线一电能表一闸刀开关一熔断器,开关一电灯,(,用电器,),一插座,4,家庭电路图,5,一、家庭电路的组成：,.,。,。,220,V,火线,零线,电能表,保险丝,闸刀开关,插座,电灯,开关,6,问题,1,：家庭电路中最先我们应该接什么？,问题,3,：家庭保护电器有哪些类型？其原理和构造如何？,问题,2,：家庭控制电器有哪些类型？新宅中常用哪种控制电器？,小组讨论交流：阅读教科书第,30,页，再根据各位同学在生活中经验小组讨论后，回答下面的问题：,7,8,3.,低压,:1000 V,以下的电压,.,高压,:1000 V,和,1000 V,以上的电压,家庭电路由_供电。我国家庭电路的电压是_伏。,户外低压电力网,220,家庭电路器件组成,:,家庭电路由进户线、电能表、总开关、保护设备、用电器和导线等组成。,两根电线，一根叫火线，一根叫零线，火线和零线之间有,220V,电压，零线和大地之间,没有电压，火线和大地之间有,220V,电压。,进户线先接电能表，再接总开关和保护设备，然后接电灯、插座和其他用电器。,各用电器、插座相互并联；开关和要控制的用电器串联。,9,常见的家庭电路组成,家庭电路由进户线、电能表、总开关、保护设备、用电器和导线等组成。,两根电线，一根叫火线，一根叫零线，火线和零线之间有,220V,电压，零线和大地之间没有电压，火线和大地之间有,220V,电压。,10,进户线,从变压器上引出的低压供电线路，一根火线，一根零线，电流从火线流向零线，沿途分别进入每家每户，称为进户线。,注意：火线和零线不能直接相连（短路），必须在火线和零线之间接入用电器才能相连。（直接接用电器或通过插座接用电器）,11,接入顺序,进户线先接电能表，再接总开关和保护设备，然后接电灯、插座和其他用电器。,各用电器、插座相互并联；开关和要控制的用电器串联。,12,火线,零线,大地,用试电笔！,试电笔,0 V,220 V,220 V,如何辨别火线和零线？,二、火线和零线,13,1,试电笔,（,1,）,作用：辨别火线和零线。,（,2,）,构造：,氖管,电阻,笔尖金属体,笔尾金属体,弹簧,火线和零线,14,（,3,）使用方法,:,用手接触笔尾的金属体、笔尖金属体接触被测电路。若氖管,发光,，则接触的是,火线,，否则为零线。,试电笔的正确使用！,15,测电笔：,手触笔尾金属体；,笔尖金属体触火线时氖管发光，,触零线时氖管不发光,使用方法及现象：,16,1,电能表,（,1,）作用：,（,2,）安装：,测量用电器消耗电能的多少。,安装在干路上，在总开关之前。,123.4 kw h,（,3,）读数：,17,接线：,、,3,进；,2,、,4,出,电线应如何与电能表接？,1 2 3 4,18,思考?,、如果电路出现故障会产生什么后果？,（损坏电器甚至发生火灾）,、为了防止上述后果发生，电路中必须,装配什么装置？,（断路器）,19,闸刀开关的作用：,接通和切断电源，便于更换电器,或维修设备,安装注意点：,1、电源线连静触头；2、静触头在上边。,2,总开关,串联在干路中，控制室内,全部电路的通与断。,20,21,三、闸刀开关和熔断器,闸刀开关的作用,闸刀开关,接通和切断电源，便于更换电器或维修设备,闸刀开关的结构,静触头，动触头，保险丝,静触头,（里面）,动触头,闸刀开关的安装原则,电源线连在静触头上，静触头一定要在上边，切不可倒装。否则断开的闸刀可能自动落下合上，造成事故。,保险丝,22,熔断器：,敞开插入式熔断器,封闭管式熔断器,23,24,有关保险丝,思考：,家用保险丝是由熔点较,的铅锑合金制成的。,当有过大的电流通过时，保险丝产生较,多的 ，使它的温度达到 ，,保险丝 ，自动切断电路，起到保险,作用。,保险丝应安装在 路上。,低,热量,熔点,熔化,干,25,c,、,保险丝选择：,保险丝的电流,等于或稍大于,电路中正常工作的电流。,b,、,保险丝材料：,一般由,电阻率较大熔点较低,的铅锑金属合金,做成的。,思考：,小明家里新装了台空调，使用时保险丝,总是会熔断，线路负荷角度考虑没什么问题，,所以他干脆将保险丝换成了一根铜丝，你认为,小明的做法可取么，为什么？,切勿用铜丝或铁丝替代保险丝,26,3,熔断器：,(1),熔断器有熔断器和熔断器两种,封闭管式,插入式,(2),熔断器内装有,:,a,、,保险丝作用,：,保险丝,电路中电流,过大,时，保险丝自动,熔断,。,1,、你认为保险丝一般由什么材料做比较合适？,思考：,2,、如果选用的保险丝额定电流值太大或太小会怎样？,27,规格：用额定电流来表示,选用原则：,应使,保险丝的额定电流,等于或稍大于,电路中的,正常工作电流,1,、有一电路的正常工作电流是,10A,，若有额定电流为,6A,、,12A,、,18A,的保险丝供你选择，你会选择哪种规格？为什么？,28,1,、熔断器一般安装在火线还是零线上？,2,、能不能用铜丝或铁丝代替保险丝？,思考：,29,熔断器,熔断器的种类,封闭的管式熔断器（内装保险丝）,敞开的插入式熔断器（盒盖上装保险丝）,保险丝的材料：,电阻率大、熔点高的合金丝（铅锑合金）,保险丝的规格：,用额定电流来表示,直径,（毫米）,额定电流,（安）,熔断电流,（安）,直径,（毫米）,额定电流,（安）,熔断电流,（安）,0.28,1,2,1.25,7.5,15,0.40,1.5,3,1.51,10,20,0.52,2,4,1.98,15,30,0.60,2.5,5,2.78,25,50,0.98,5,10,3.14,30,60,保险丝越粗，,额定电流和熔断电流越大；,熔断电流是额定电流的2倍。,30,保险丝的作用：,电路中电流过大时自动熔断而切断电路。,电路中电流过大的原因,（1）短路,（火线与零线直接相碰）,（2）过载,（用电器的总功率过大）,保险丝的选用原则：,选用保险丝应使它的额定电流等于或稍大于电路中的正常工作电流。,额定电流,若保险丝额定电流过大，则不能起到保险作用；,若保险丝额定电流过小，则会造成不必要的停电。,绝对不能用铜丝或铁丝代替保险丝使用。,31,有关插座,固定插座,可移动的插座,两孔插座,三孔插座,接零线,N,接火线,L,火零,线线,火零,线线,五、三线插头和漏电保护器,接地,E,32,插座,插头,33,插座与插头,34,同是漏电，为何反差如此大？,“左零右火上接地”,用电器金属外壳,无接地线,有接地线,接地线,35,两孔插座,三孔插座,火线,零线,接地,接线方式,36,用电器外壳,没,接地,用电器外壳接地,37,.,。,。,。,220V,火线,零线,电能表,熔丝,闸刀开关,两孔插座,电灯,开关,家庭电路电路图,。,。,。,地线,.,.,三孔插座,插板接法：左零右火,38,用学过的知识，你能解决吗？,开关与被控制的电灯怎样连接？灯头里面的线又怎么连接呢？,39,火线,零线,220V,哪种可以用，为什么？,我家的门灯,40,1,、请用笔画线表示导线，将它们连入电路,试一试，你学会了吗？,41,空气开关和漏电保护器在电路中分别起什么作用？这样安装有什么好处？,想一想,42,家庭电路,进户线,电能表,断路器,用电器,火线,、,零线,保险丝,用途、铭牌、接线,测电笔,辨别,用途、材料、规格、选择,插座,安装,43,4.,插座分为两孔插座和三孔插座,接线规则,:,左零右火上地,有金属外壳的用电器一定要接地,接地线与用电器的金属外壳相连,使用三孔插座,.,5.,开关与电灯接线规则,:,火线进开关,零线进电灯,灯泡的螺旋套接零线,.,44,电灯及其开关的接法,控制电灯的开关应与电灯,串联,，并且要接在,火线,上,接火线,45,1,三线插头,三、三线插头和漏电保护器,三孔插座,46,1,、插座和用电器,并联,2,、各用电器之间,并联,3,、用电器和控制它的开关之间是,串联,的，且为了安全起见，火线过,来,先接开关,再接用电器。,4,、插座有双孔和三孔之分,我发现了：,47,这节课我学到了些什么？,火线,零线,48,。,。,220V,火线,零线,电能表,找别扭：,在下图中找出你认为,不合理,的,电路连接。,.,49,灯泡和灯座,1、灯泡即白炽电灯，它是用,高熔点,的钨丝封闭在玻璃泡内制成的。,2、灯泡的工作原理：通电白炽状态发光,3、能量的转化：电能热能和光能。,4、为了防止钨丝高温氧化烧断，小功率灯泡抽成真空；为了防止钨丝高温升华，大功率的灯泡还要充进氮气和氩气。,5、灯泡和灯座分类：插口式和螺旋式,6、螺旋式灯座的螺旋套应接在电路的零线上，,中心的金属片应接在电路的火线上,50,家庭电路主要由_、_、_、_和插座、电灯等用电器组成。,电能表是用来_。,修理家庭电路时,必须断开_。,常用的保险装置是_,装在保险盒内.当电流过大时,保险丝会_,切断电路,所以对用电器起保护作用.,进户输电线,电能表,总开关,保险装置,显示所用的电能,总开关,保险丝,熔化,51,?,某同学家里由于用电不当，经常烧保险丝，,一气之下，他找了一根铁丝代替保险丝接上,结果这“保险丝”真的没有烧坏，你觉得他这,样做妥当吗？为什么？,不行，因为铁丝、铜丝在电流过大时不熔,断，起不到保险的作用。,（该行为千万不,能试!）,52,2,用电器与零线、火线的连接,（,1,）各用电器（插座）,并联,在电路中。,（,2,）,控制用电器的开关要连接在火线和用电器之间。,53,电灯及其开关的接法,控制电灯的开关应与电灯串联，并且要接在火线上,接火线,54,1,三线插头,三孔插座,三脚插头,三、三线插头和漏电保护器,三孔插座,55,空气开关和漏电保护器在电路中分别起什么作用？这样安装有什么好处？,想一想,空气开关的作用是：,1.,高压自动断开,2.,过流自动断开,3.,带漏电保护的，漏电自动断开,漏电保护器作用：,主要是用来在设备发生漏电故障时以及对有致命危险的人身触电进行保护。,56,双线触电,单线触电,低压触电,两种类型的触电,57,高压电弧触电,U,高压触电,高压跨步电压触电,高压线,58,安全用电的原则,:,不接触低压带电体。,不靠近高压带电体，,59,触电的急救,首先,切断电源，,然后,进行抢救或灭火。,60,生活用电常识,家庭电路的组成,火线和零线,触电的类型,触电的急救,组成：电能表、总开关、保险盒、插座 和电灯等,保险丝的作用,空气开关,新型的保险装置,火线和零线,试电笔,低压触电,高压触电,单线触电,双线触电,高压电弧触电,高压跨步电压触电,首先马上切断电源,人工呼吸,通知医务人员救护,课堂小结,61,1,、关于家庭电路，下列说法中不正确的是（）,A,、电能表用来显示用户所用的电能，应安装在干路上,B,、保险丝安装在总开关后，当电路中有大电流通过时会熔断,C,、开关与用电器并联,D,、总开关千万不能倒装，其静触头应在上面,C,2,、小强同学在学习安装照明电路时，由于操作不规范，导致开关中两个接线柱接到了一起，这样产生的后果是（）,A,、灯不能正常发光,B,、保险丝迅速熔断,C,、开关依然起作用,D,、灯总是亮着,D,巩固练习,62,3,、下列四种说法，符合安全用电的做法是（）,A,、两手同时解除火线和零线,B,、插座安装过低，小孩玩耍时将小手指塞进插座,C,、家用电器外壳加接地保护,D,、人摆弄电器触到接火线的金属插头,E,、用湿手去拔用电器的带电插头,F,、在电线上晾晒衣物,G,、将开关接在零线上,H,、临时更换保险丝可以用铜丝代替,I,、给电冰箱供电要使用三孔插座,J,、用湿布擦正在工作的电视,K,、在高压线下放风筝,63,4,、家庭电路里的用电器都是并联的，其原因是（）,A,、为了获得相同的电压,B,、为了获得相同的电流,C,、为了获得相同的功率,D,、为了可以单独工作,5,、自动空气开关的作用与下列哪个元件相同？（）,A,、电能表,B,、插座,C,、保险装置,D,、普通开关,6,、如图所示的三孔插座，与孔,相连的是（）,A,、零线,B,、火线,C,、地线,D,、以上三种都可以,7,、用试电笔测试如图所示插座的火线和零线，但无论金属笔尖插入插座的哪一个孔中，氖管都不发光，可能是（）,A,、插座发生了短路,B,、保险丝断了,C,、使试用笔方法不正确,D,、零线断了,AD,C,C,BC,64,聪明的你一定要细心哟！,8,、李刚家的灯不亮了，它使用试电笔检查时发现试电笔的氖管仍能发光，保险丝和灯泡都完好，分析此故障的发生原因可能是（）,A,、停电了,B,、进户的火线断了,C,、火线与零线相碰了,D,、零线断了,9,、某人声称自己具有特异功能,不怕电，他把灯泡接在了两根电线上，灯泡正常发光，取下灯泡后，他用双手同时抓住这两根电线芯，并让别人用试电笔测其肌肤，众人见氖管发光而瞠目结舌，对此，下列说法不正确的是（）,A,、这是伪科学的欺骗行为,B,、此人也许有不导电的特异功能,C,、此人与大地之间一定有良好的绝缘,D,、他抓那两根电线前，零线已被助手剪短了,D,B,65,220,V,低压供电电源,接地,火线,零线,用户,二、火线和零线,思考：,进户的两根输电线中，一根在户外已和大地,相连，叫_线,另一根叫端线，俗称_线。,火线和零线之间有_伏的电压，正常情况,下零线和地之间_电压。,零,火,220,没有,低压供电线路先后通过,接到家庭电路上。,家庭电路中各盏灯应 联，开关与它所,控制 的电灯应是 联，插座与电灯应,是 联，保险盒和用电器应 联。,电能表,闸刀开关,保险盒,并,串,并,串,66,测电笔是用来辨别,线,和 线的，手应该接触,笔尾的 ，笔尖接触,一根电线，如果氖管发光，,表示接触的是,线,否则,是,线。,试电笔中电阻的作用十分,重要，阻值很大,电流极小。,有关测电笔,火,零,金属体,火,零,67,思考：,一标有“220,V 5A”,的电能表能否容纳一个,“220,V 1000W”,的电炉使用？还可以接入,一盏200,W,的电灯吗？,答：可以。因为,P,大,=,U I=220V 5A=1100W,1100W 1000W，,所以可以接入。,不可以。因为,P,总,=1000,W+200W=1200W,1200W 1100W,所以超出电能表的最大,功率，会把电能表烧坏。,68,保险丝熔断的原因,一、保险丝一般由,电阻率大、熔点较低,的铅锑合金做成。,直径,（毫米）,额定电流,（安培）,熔断电流,（安培）,允许接总功率（瓦特）,0.71,3,6,660,0.81,3.75,7.5,825,0.98,5,10,1100,1.02,6,12,1320,1.25,7.5,15,1650,1.51,10,20,2200,二、保险丝有不同规格，通常以,额定电流,来表示。,常用保险丝规格,69,保险丝熔断的原因,在一般电路里，导线和用电器都有规定的电流最大值。超过了这个规定值，导线过热会使绝缘层损坏，甚至引起火灾，用电器过热也会被烧坏。,引起导线和用电器过热的原理是什么？,电流的热效应,保险丝的作用：,电流过大时能自动熔断，保护电路。,引起电路电流过大的原因有哪些？,70,保险丝熔断的原因和选用,三、保险丝的作用：,电流过大时能自动熔断，保护电路。,四、引起电路电流过大的原因有哪些？,1、用电器的总功率过大（过载）,2、短路,一、保险丝一般由,熔点较低,的铅锑合金做成。,二、保险丝有不同规格，通常以,额定电流,来表示。,五、选用保险丝的原则：,保险丝的额定电流,等于或稍大于,电路中的,正常工作电流,71,思考：,1、家用保险丝是由电阻率较_，熔点较_的铅锑合金制成的。,2、当有过大的电流通过时，保险丝产生较多的_，使它的温度达到_，保险丝_，自动切断电路，起到保险作用。,3、保险丝应安装在_路的_线和_线(或_线)上。,4、下面电路中，请指出错处并加以改正。,1,2,3,大,低,热量,熔点,熔断,干,火,零,火,72,?,1、一幢楼房装有“220,V、40W”,的20盏，1200,W,的,空调一台和80,W,的电视机一架。请计算并确定保险,丝的规格应该是多少直径？,解1：,P2040W1200W80W2080W,IPU2080W220V9.45A,电路中的工作电流应等于或稍小于保险丝的,额定电流，即9.4510,应选用额定电流为10安的保险丝，直径为1.51,mm,答：应安装直径为1.51,mm,的保险丝。,解2、,I,1,P,1,U,1,40W220V211A,I,2,=P,2,U,2,1200W220V6011A,I,3,P,3,U,3,80W220V411A,I=20I,1,+I,2,+I,3,=,=10411A9.45,73,电灯的安装：开关要接在火线上。,74,卡口式,螺丝口式,火线,零线,火线,零线,火线,零线,火线和零线,可以任意连接,零线,火线,火线和零线,决不可以接错,螺口灯泡零线只能接在螺旋套上,75,二脚和三脚插座和插头,?,为什么要用三脚插座和插头,1,、家庭电路中的三孔插座中的一个孔是接地线。,2,、国家规定：带有金属外壳的家用电器，其金属外壳必须接地，你知道为什么吗,?,“左零右火上接地”,76,一根保险丝串联在火线上,火线进开关,零线进电灯,灯泡的螺旋套接零线,.,有金属外壳的用电器一定要接地,三孔插座,:,左零右火上地,火零,220 V,火地,220V,零地,0V,.,安全用电原则：不接触低压带电体不靠近高压带电体,77,
