平衡阀的合理布置与科学调试.ppt

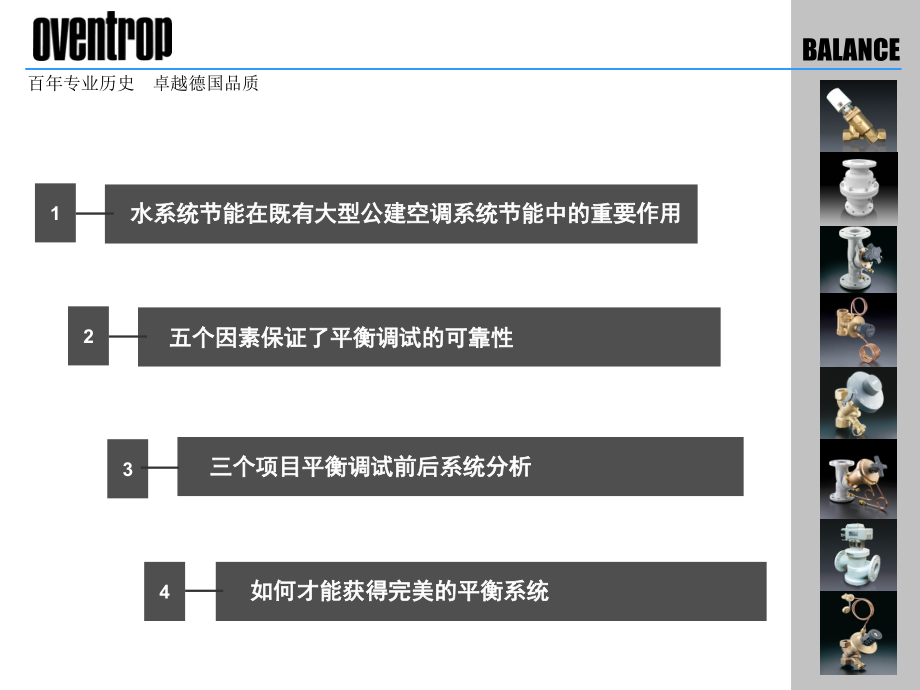

,BALANCE,百年专业历史 卓越德国品质,平衡阀的合理布置与科学调试,欧文托普阀门系统（北京）有限公司,技术部经理 李继来,1,3,4,三个项目平衡调试前后系统分析,如何才能获得完美的平衡系统,2,水系统节能在既有大型公建空调系统节能中的重要作用,五个因素保证了平衡调试的可靠性,11%维护费用,41%,直接能源消耗,48%,投资摊销,中央空调系统费用组成,空调系统能耗,大型公共建筑面积不足民用建筑面积的,5%,大型公共建筑能耗占民用建筑的,12-14%,，建筑耗电量占,30%,空调系统用电占大型建筑用电量的,50-60%,水泵、风机耗电量占空调系统用电量的,60-70%,中央空调耗电,空调冷热源,20%-30%,空调机组末端设备,30-50%,输送系统,25%-30%,一般中央空调系统能耗占建筑总能耗的,60%,正确应用了平衡阀,专业的水力平衡调试,空调系统平均节能,20%,（即建筑总能耗节省,12%,）,举例：,某,4,万平方米的商业建筑，其每平方米能耗,120,元,/,年,120,元,/,平方米年,x 40000,平方米,x 12%=576000,元,/,年,一年即可节省空调运行费用,57,万元左右,一般变流量异程式系统平衡阀初投资在,40,万至,200,万之间,精密的仪器仪表,几种用于不同系统的成熟的调试方案,多年各类系统调试经验,完美的调试,专业的调试人员,实用的软件,五因素保证了平衡调试的可靠性,大连百年商城,建筑物情况：,3.2,万,m,2,高档休闲购物广场,空调系统：,异程式系统,工况较为简单，规律性强,静态失调为主,应用产品：,静态平衡阀,水系统局部图（平衡调试前）,水系统局部图（平衡调试后）,立管,4,：平衡调试前后实测流量值与设计值比较,空调水系统不平衡趋势线,冷水机组平衡调试前后情况对比,平衡调试前,平衡调试后,南京市中级人民法院,建筑物情况：,30层,功能房间众多,空调系统：,工况较为复杂,四管制系统,动态失调为主,应用产品：,静态平衡阀,动态流量平衡阀,动态平衡电动调节阀,动态平衡电动二通阀,大幅度动作 次数：7次/天,大幅度动作 次数：6次/天,静态平衡阀调试平衡前动态平衡电动调节阀动作频率较高,静态平衡阀调试平衡后动态平衡电动调节阀动作频率明显下降,大幅度动作 次数：5次/天,大幅度动作 次数：3次/天,空调系统夏季满负荷运行时设备平均流量偏差统计表,天津滨海机场新候机楼,建筑物情况：,高度高、跨度大,各区域大部分为开放式,空调系统：,工况负荷变化较大,流量变化也无明显规律,静态失调及动态失调,应用产品：,静态平衡阀,压差调节器,对系统进行静态水力平衡阀调试,经过专业的平衡调试，整个系统流量分配处于较理想的状态，各立管的失调百分比均在,5%,以内。,空调水系统动态平衡方案,风机盘管环路,压差调节器,+,电动二通阀,空调机组,压差调节器+电动调节阀,在系统中选择,kj-3、X2-2、K2-8,一组设备对压差调节器进行测试,结果表明:,当其中一台电动调节阀发生动作时，对本分支内的其他电动调节阀流量几乎不产生影响，实现动态平衡。,备注：,压差误差=（实际压差值-设定压差值）/设定压差值,x 100%,流量误差=（理论流量值-实际流量值）/理论流量值,x 100%,理论流量值=电动调节阀当前,kv,值,x(,压差设定值,),0.5,实际流量值=电动调节阀当前,kv,值,x(,实际压差值,),0.5,一水平支管上三台空调机组平衡状况,工况,1,：,三台机组均满负荷正常运行，电动阀门无动作。压差误差、流量误差均低于5%。,工况,2,：,通过楼控系统操作将其中一台阀门关闭50%，其他两台阀门维持在全开状态，三台阀门的压差误差和流量误差波动较小。,工况,3,：,通过楼控系统操作将其中两台阀门关闭50%，第三台阀门维持在全开状态，三台阀门的压差误差和流量误差波动较小。,我们通过什么来解决这些问题？,合理的选型、布置,2.,选择较高精度的产品及调试设备,3.,选择可信赖的合作伙伴,谢谢各位专家的参与！,（欧文托普展台位于会场2层25号）,
