集装箱房屋技术说明

一、框架
1) 产品描述
拆装整体吊房屋为标准化、工业化产品，房屋建造的95％工作已经在工厂完成，现场仅需简单的操作就可建成房屋。
拆装整体吊房屋可多次周转使用。正常拆装几乎无损耗，在正常使用和拆装情况下，拆装次数可达到10次。
拆装整体吊房屋的设计充分考虑了运输环节，运输非常方便，可采用集装箱运输、平板车整体运输及平板车包装运输。
拆装整体吊房屋的标准单元可横向、纵向联栋，同时可层叠组合成二层，可满足各种不同功能需求。
拆装整体吊房采用扣槽式结构屋面防水体系（已申请专利），标准单元采用集中排水，房屋安装完成后无需进行其他防水处理。
2）房屋外观
基本房型选用室内室外两种不同表现方式。

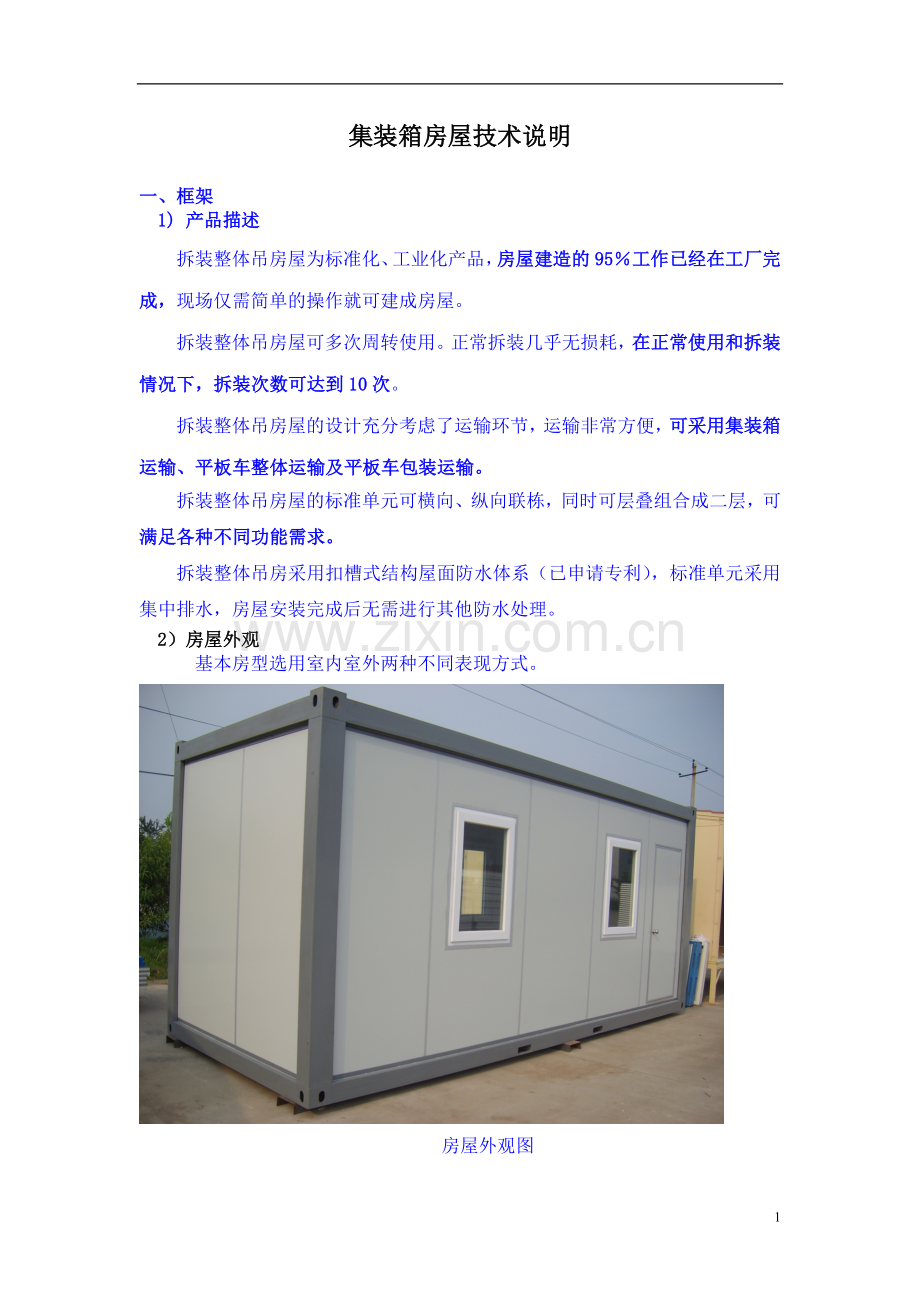

房屋外观图

室内效果图
2）房屋建筑图及说明
整体吊标准栋

整体吊四方向联栋
拆装整体吊二层

3）房屋结构示意

房屋剖面图

墙角连接节点 墙板连接节点

屋面防水节点
4） 技术规格
集装箱房屋技术说明
序号
分类
名称
规格和参数
1
产品类型
标准化程度
标准化产品，具有标准化的尺寸模数，按标准化图纸生产
2
规格
长
单栋长：5950mm (室内净尺寸5700mm)；联栋长：K*5950（K为联栋数量，K＝2，3，4……）
3
宽
单栋宽：2310mm (室内净尺寸2060mm)；联栋宽：K*2310（K为联栋数量，K＝2，3，4……）
4
高
单栋高：2740mm（室内净高2400mm）；可层叠成两层或者三层
5
标配
钢架
地面
主梁为14a槽钢，次梁为□70*50*2.0矩管，材质为Q235
6
屋面
主梁为16a槽钢，次梁为□60*60*2.0矩管，材质为Q235
7
支撑钢柱
4mm厚折弯钢板，材质为Q235
8
墙板
75mm厚双面彩钢夹芯板
9
屋面板
厚彩钢单板屋面
10
屋面保温
60mm厚聚苯乙烯泡沫
11
地面保温
30mm厚聚苯乙烯泡沫
12
吊顶
5mm厚贴面中密度板
13
地面
15mm厚胶合板基层，上铺装饰地板革
14
门
高档彩钢夹芯板套裁门，规格为800mm*2000mm，每个单元配1樘
15
窗
高档塑钢双玻平开窗，规格为700mm*1000mm ，每个单元配4樘
16
电路
隐藏式线管排布（线管置于墙板内）
17
日光灯
30w双管格栅灯，2套
18
开关
开关*1
19
插座
五孔插座*4，空调插座*1
20
断路器
30A
21
选配
空调
分体空调（可配支架）
22
地板
复合木地板
23
墙板
室内墙板装修可采用：中密度板（免漆、环保）
24
卫浴
配置：标准淋浴房、坐便器、洗手盆、即时加热热水器
25
家具 电器
根据客户要求配置
26
设计参数
屋面活荷载
1.0KN/㎡
27
风荷载参数
风压：0.6KN/㎡；风级：11级；设计风速：32m/s
28
地面活荷载
3.0KN/㎡
29
抗震设防烈度
8度（近似里氏6.1震级）
30
板材传热系数
墙体：0.442w/㎡•k， 屋面：0.55w/㎡•k，地面：1.1w/㎡•k
31
适用气候
适用于室外最低气温不低于-25℃的气候环境
32
自重
单元组：2000kg(含包装运输件)
33
施工
施工工具
吊车（5吨），扳手，手电钻，室内装修需要电源
34
施工效率
熟练工4人1天可安装3个单元组（包括室内装修）
35
运输
集装箱运输
每40尺集装箱（高箱）可装6个标准单元组
5）房屋地面及基础做法
a、预制混凝土块基础

b、混凝土条形基础

图纸说明：建议基础顶面高度高于室外地坪100mm以上。
6）房屋性能、特点、功能介绍文字
a、结构安全可靠：
可抵抗11级风，相当于设计风压：0.6KN/㎡（中国标准）
b、安装简便快捷：
4个熟练工人一天可安装三个单元体；
c、包装运输方便：
产品设计充分考虑了包装和运输环节，可提供最佳装载模式；
每40尺集装箱（高箱）可装6个标准单元体
d、屋面防水：
房屋的屋面采用集中排水设计，无需另做防水处理，免除屋面漏雨风险；
e、隔热保温：
围护板材的芯材为聚苯乙烯高效绝热保温材料；
f、结构严密、耐潮防腐：
房屋构造设计合理，结构表面进行防腐防锈处理；
彩钢复合板本身具备良好的防潮防腐性能；
g、移动便捷
房屋安装完成后无需拆装，可整体吊装运输。
