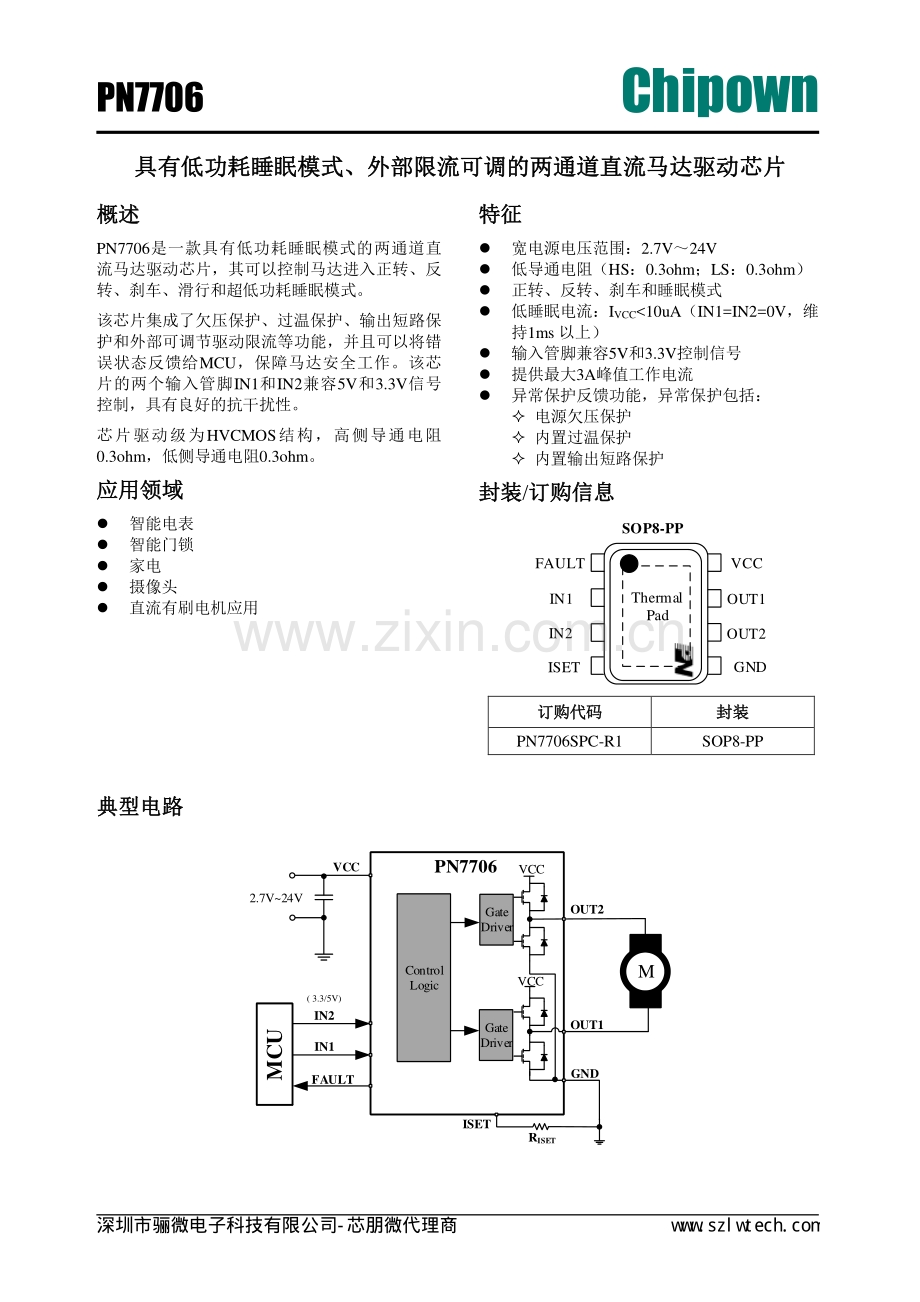

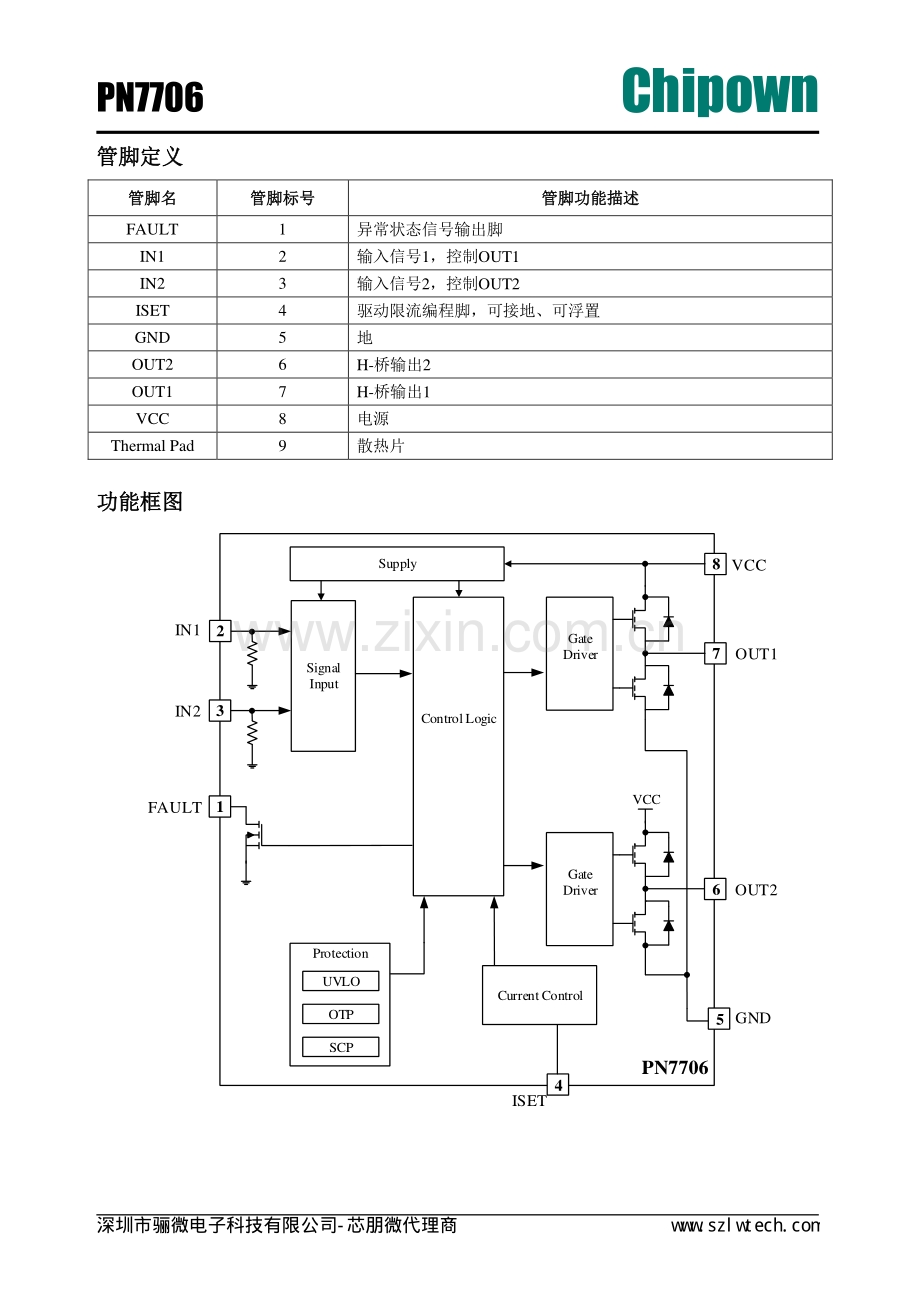

PN7706 Chipown 具有低功耗睡眠模式、外部限流可调的两通道直流马达驱动芯片具有低功耗睡眠模式、外部限流可调的两通道直流马达驱动芯片 概述概述 PN7706是一款具有低功耗睡眠模式的两通道直 流马达驱动芯片，其可以控制马达进入正转、反 转、刹车、滑行和超低功耗睡眠模式。 该芯片集成了欠压保护、过温保护、输出短路保 护和外部可调节驱动限流等功能，并且可以将错 误状态反馈给MCU，保障马达安全工作。该芯 片的两个输入管脚IN1和IN2兼容5V和3.3V信号 控制，具有良好的抗干扰性。 芯片驱动级为HVCMOS结构，高侧导通电阻 0.3ohm，低侧导通电阻0.3ohm。 应用领域应用领域 智能电表 智能门锁 家电 摄像头 直流有刷电机应用 特征特征 宽电源电压范围：2.7V24V 低导通电阻（HS：0.3ohm；LS：0.3ohm） 正转、反转、刹车和睡眠模式 低睡眠电流：IVCCVCCON，IN1或 IN2 为高 40 80 us VCC耐压 BVVCC IVCC=2mA 36 V IN 管脚（管脚（IN1、IN2） IN 有效高电平 VIH 1.8 V IN 有效低电平 VIL 0.5 V 下拉电阻 RPD RPD= VIN/ IIH 150 200 250 k 输入低漏电流 IIL VIN=0V 1 uA 输入高漏电流 IIH VIN=5V 20 25 30 uA 输出管脚（输出管脚（OUT1、OUT2） High-side 功率管导 通电阻 RDS(ON)_H IO=1A，25 C 0.3 Low-side 功率管导 通电阻 RDS(ON)_L IO=1A，25 C 0.3 输出上升时间 Tr 10% to 90% VCC 400 ns 输出下降时间 Tf 90% to 10% VCC 40 ns 输入到输出变高电 平延时 TPLH 900 ns 输入到输出变低电 平延时 TPHL 900 ns 死区时间 TDEAD 350 ns 深圳市骊微电子科技有限公司-芯朋微代理商w w w .s z l w t e ch .co m PN7706 Chipown 电气特性（续）电气特性（续） (TA =25 C，VCC =24V，OUT1、OUT2 端接 1nF电容，特殊情况另行说明) 参数参数 符号符号 条件条件 最小值最小值 典型值典型值 最大值最大值 单位单位 驱动限流编程管脚（驱动限流编程管脚（ILIMIT） 驱动最大限流阈值 ILIMIT_MAX ISET 开路 3 A 驱动最小限流阈值 ILIMIT_MIN ISET 接地 1.5 A 驱动限流检测屏蔽时间 TLIMIT_BLANK 2.5 us 触发限流后关断时间 TLIMIT_OFF 触发限流后关断时间 25 us 起机最大限流阈值 TLIMIT_MAX 启机 100ms 内 3 A 保护电路保护电路 短路保护阈值电流 IOCP 5 A 短路保护检测屏蔽时间 TOCP_LEB 2 us 短路保护重启时间 TOCP_RESET 2.5 ms 过温保护阈值 TTSD 150 165 170 C 过温保护滞回 THYS 40 C 深圳市骊微电子科技有限公司-芯朋微代理商w w w .s z l w t e ch .co m PN7706 Chipown 重要声明重要声明 无锡芯朋微电子股份有限公司保留更改规格的权利，恕不另行通知。无锡芯朋微电子股份有限公司对 任何将其产品用于特殊目的的行为不承担任何责任，无锡芯朋微电子股份有限公司没有为用于特定目 的产品提供使用和应用支持的义务。无锡芯朋微电子股份有限公司不会转让其专利许可以及任何其他 的相关许可权利。 深圳市骊微电子科技有限公司-芯朋微代理商w w w .s z l w t e ch .co m
