浅谈10kV配电系统继电保护配置及整定计算.doc

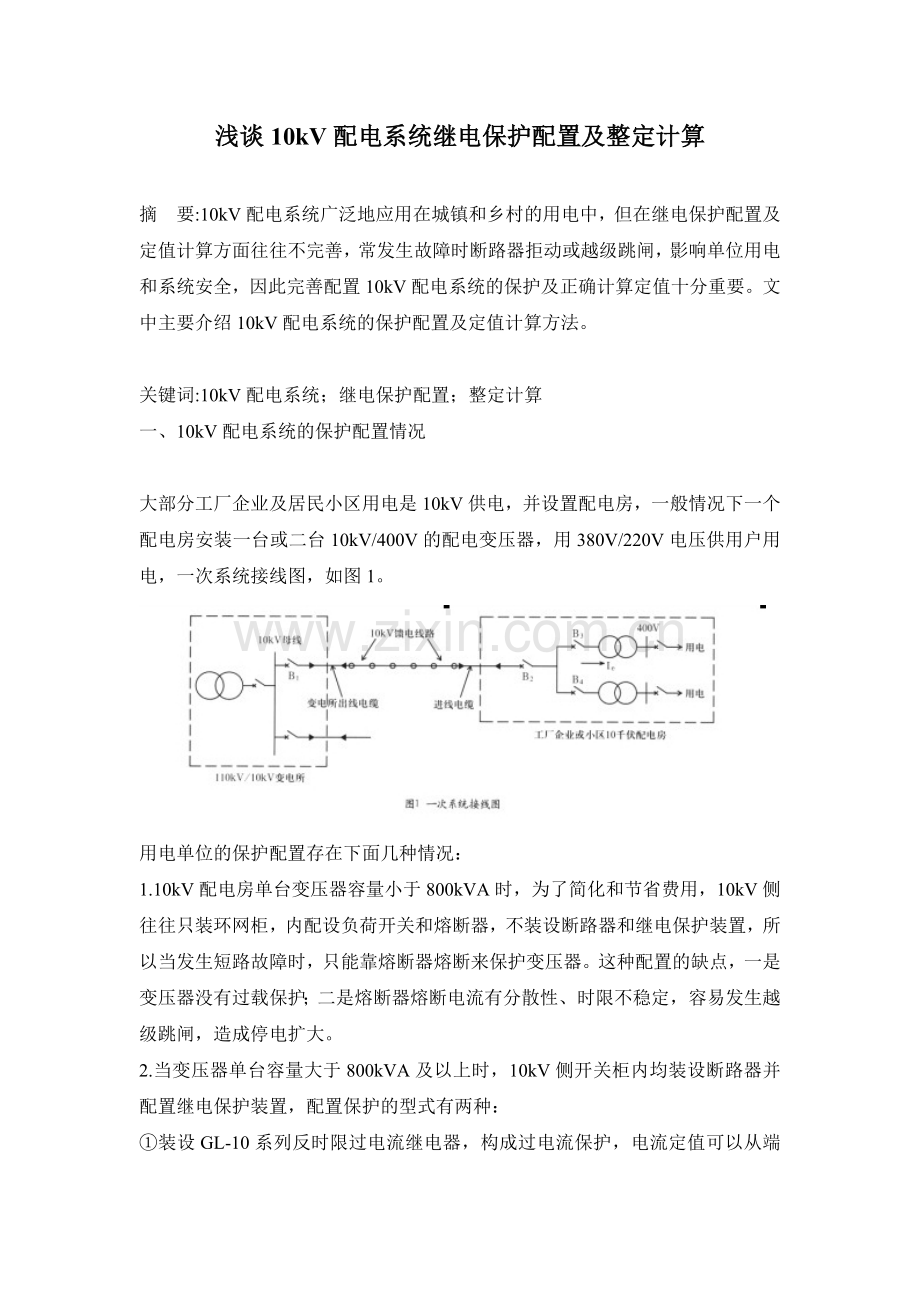

浅谈10kV配电系统继电保护配置及整定计算摘要:10kV配电系统广泛地应用在城镇和乡村的用电中，但在继电保护配置及定值计算方面往往不完善，常发生故障时断路器拒动或越级跳闸，影响单位用电和系统安全，因此完善配置10kV配电系统的保护及正确计算定值十分重要。文中主要介绍10kV配电系统的保护配置及定值计算方法。关键词:10kV配电系统；继电保护配置；整定计算一、10kV配电系统的保护配置情况大部分工厂企业及居民小区用电是10kV供电，并设置配电房，一般情况下一个配电房安装一台或二台10kV/400V的配电变压器，用380V/220V电压供用户用电，一次系统接线图，如图1。用电单位的保护配置存在下面几种情况：1.10kV配电房单台变压器容量小于800kVA时，为了简化和节省费用，10kV侧往往只装环网柜，内配设负荷开关和熔断器，不装设断路器和继电保护装置，所以当发生短路故障时，只能靠熔断器熔断来保护变压器。这种配置的缺点，一是变压器没有过载保护；二是熔断器熔断电流有分散性、时限不稳定，容易发生越级跳闸，造成停电扩大。2.当变压器单台容量大于800kVA及以上时，10kV侧开关柜内均装设断路器并配置继电保护装置，配置保护的型式有两种：装设GL-10系列反时限过电流继电器，构成过电流保护，电流定值可以从端子上做阶梯状调节，缺点是时限调节误差较大，构成上下级保护时限配合难度大。装设微机保护比较完善，具有过负荷保护信号、过电流保护和速断保护作用跳闸，保护定值和时间调整比较精确和方便，建议推广选用。3.有些10kV专线工业用户，主要用电负载是高压电动机，如轧钢和穿孔行业，其高压电动机容量较大，有的达2500kW及以上。在生产过程中，经常会连续不断地发生电动机短时（12s）的过载，因过载有随机性，所以过电流保护常因定值及时限配合不当使上一级即变电所出线开关(如图1中B1)跳闸，造成整条10kV线路停电。如某钢铁企业一台2500kW轧钢电动机在轧钢过程中，10kV侧瞬间最大尖峰电流高达800A以上，远超过该线路变电所开关处的过流保护定值和时限。电力部门只好根据用户生产的特点，调整保护定值和时限，以保证用户用电的安全可靠。有的用户使用大容量冷冻机，其10kV电动机容量达5001000kW，起动电流经限流后仍达到3.5倍额定电流。过电流保护的起动电流和时限也要现场试验确定。所以对于10kV配电系统，应根据不同容量和不同用电负载性质来选配保护装置和进行定值计算。二、10kV馈电线路保护配置对10kV馈电线路，在变电所内的出线开关B1处一般装设微机型三阶段式电流相间保护装置，即过电流保护、限时电流速断保护和电流速断保护：1.过电流保护：动作电流应大于线路上可能出现的最大负载电流，要考虑外部故障切除后电压恢复，电动机自起动及短时过载，电流继电器能可靠返回等因素，其二次动作电流为：如果不考虑电动机自起动因素，其二次动作电流为：式中：可靠系数，1.151.25,（一般取1.20）电动机自起动系数，（根据电动机的容量大小及启动方式一般取1.53）电流继电器的返回系数，0.85电流继电器的变比线路最大负荷电流保护时限取0.60.8s，保护范围为整条10kV馈电线路长度并延伸到下一级。当出现有电动机短时过载的情况时，过电流保护定值可参照前式计算。2.限时电流速断保护：应保护线路全长的100%，动作电流取小于该线路末端二相短路电流值，时限比过电流保护小一个t=0.3s。一般可取0.30.5s。二次动作电流整个系统在最小运行方式下的阻抗标幺值10kV馈电线路全长的阻抗标幺值，如架空线路等于0.4/km(100/10.5),如电缆线路等于0.08/km(100/10.5)5500基准容量100MVA下，10.5kV系统基准线电流。Kk可靠系数，一般取1.5左右KT电流互感器的变比3.电流速断保护：动作电流大于下一条线路始端短路时的最大短路电流整定。约保护线路全长的30%50%，为速动动作。动作时间稍大于避雷器的放电时间，一般可整定于0.10.15s。二次动作电流：1.31.5可靠系数5500100MVA下，10.5kV时的基准线电流Z*系统大系统在最大运行方式下的阻抗标幺值Z*线路10kV馈电线路全长的阻抗标幺值，等于，如电缆线路前面用0.08/km（公式里改成km）KT电流互感器的变比规划设计与施工40中国水能及电气化2009.104.三阶段式电流保护的时间配合：t过电流t限时速断t速断同时还要满足：tB1过电流tB2过电流tB3过电流及tB4过电流三、用户10kV配电变压器保护配置一般用户单台配电变压器在10kV侧开关B3（B4同）处装设保护为：1.过负荷保护：二次动作电流Idz应躲开变压器的最大负荷电流Ie MAX。时限选择应大于瞬时过载时间，避免短时过载时发信号。Kk可靠系数1.05Kh返回系数0.85ts，发告警信号Ie MAX应根据变压器过载原则确定的最大负荷电流2.过电流保护：防御低压侧（400V侧）发生相间短路引起变压器的过电流。一般避开最大负荷电流就可以了。二次动作电流Kk=1.25可靠系数保护时限t=0.5s，保护动作时断开变压器两端电源开关，保护范围为变压器高低压线圈，400V系统大部分，如果负载有出现象上述轧钢电动机短时过载那样的情况，应把定值和时限适当放大，避免正常运行时发生跳闸。3.电流速断保护：作为变压器内部故障的主保护，整定值应大于400V出线母线短路电流，仅保护变压器的内部大部分，和变压器瓦斯保护配合。二次动作电流保护时限t=0s，断开配变二端电源开关Kk=1.31.5可靠系数5500A100MVA下10.5kV时的基准线电流。Z*系统大由电力部门提供Z*线路=ZoL（100/U 2e）Z*配变=UK/SeZo每公里电抗数当10kV架空线路时为0.4/km当电缆线路时为0.08/kmL长度（公里）Ue额定线电压（kV）Se配变额定容量（MVA）KT电流互感器的变比4.瓦斯保护：是变压器内部故障的主保护。一般800kVA及以上的充油变压器都装设瓦斯保护，干式变压器没有瓦斯保护。瓦斯保护的主要元件是瓦斯继电器，分重瓦斯保护和轻瓦斯保护。重瓦斯保护：当变压器内部发生线卷短路及单相接地时产生电弧及大量气体，使油流速增大情况下继电器动作，作用于跳闸。轻瓦斯保护：由于变压器油内积存空气，及发生轻微故障产生气体时，轻瓦斯保护动作，作用于报警。四、用户10kV配电房保护配置及整定计算案例某用户的10kV配电房一次系统接线图，如图2。1.已知参数1#变压器(SG-10)：1600kVA，10kV/400V，Uu%=6.09%。2#变压器未安装。在10kV进线控制柜H1和主变控制柜H4均装设SEPAM S20综合微机保护装置。H1柜CT变比300/5，H4柜CT变比150/5。10kV进线电缆YJV-223240，1km。经计算系统至变电所10kV母线处阻抗为：Z*系大=0.37418，Z*系小=0.4258。变电所出线馈电线路过电流保护时限0.8s。2.变压器控制柜H4（H3同）保护计算：(1)过流保护：（1600kVA一次电流Ie=92.4A）41图12k0V系统接线图取T=0.20.3s如果考虑电动机自起动因素或短时过载，其动作电流还需乘以电动机自起动系数Kzq(一般Kzq取1.53)Kk可靠系数1.25Kh返回系数0.85KT电流互感器的变比150/5=30(2）速断保护：主变阻抗：电缆长度：1km，YJV-22 3240电缆阻抗：（下转第52页）规划设计与施工52中国水能及电气化2009.10片进行铜铝过渡搭接，铝排50持续工作环境长期允许载流量为：Ixu=K2K0I=1.130.666352613=1967.5A两台水轮机组额定负荷、额定电压、额定功率因数并列运行时候的电流：Ig=2Ie=2916.4=1832.8A根据以上计算得出：IxuIg铝排在机组带额定负荷、额定功率因数下的允许最高温升：Ig=K0I即1832.8=0.149（70T）1/22613T=47.87根据以上计算结果，结合巨型铝母线长期允许工作温度70，集肤效应系数小、散热条件好，排除铝排因温升变化引起的风动效应而产生的杂音。因大电流母线的周围空间存在着强大的交变磁场，对于其中的钢铁结构母线桥架、吊架、绝缘子的金具、支持母线结构的钢梁、防护罩、混凝土中的钢筋及接地网，由于涡流和滞损耗而发热；同时在铁出线母线桥构成闭合磁路，感应产生环流而加剧发热，使得母线桥架的损耗和发热随着出线母线工作电流的增加而急剧增大，现场表现为母线桥架外表的温度和电流杂音随负荷电流的增加而加大，根据这些特征判定出线母线桥架出现的现象为环流引起的现象。三、故障处理依据分析、判断,故障为环流引起的电流杂音和温升现象，将母线桥架一面采用非磁性材料铝栅代替原来的铁皮密封面板，同时将固定吊架与桥架用绝缘橡胶隔离，加强吊架的引接接地，实行人为断开原铁出线母线桥架闭合回路，隔断闭合磁路，阻断感应电流的产生。这一系列技术措施实施后，将机组总负荷从零逐步升到额定负荷16000kW，反复多次运行试验，原电流杂音消除，测量桥架外最高温度为38，出线母线桥架原故障现象消除，设备运行至今一年未发现原来的现象，保障设备的安全运行。参考文献：【1】戈东方等，电力工程电气设计手册：北京水利水电出版社，1989.（上接第41页）系统阻抗：Z*系大=0.37418取T=0.050.1sKk可靠系数1.4(3)过负荷保护：取T=59s3.进线控制柜H1保护计算：由于2#变压器未安装，所以H1柜可与H4柜整定相同，但时间应取大一些。(1)过流保护（不考虑电动机自起动因素）：t=0.50.6s(2)速断保护：Idzj进线=7700/(4.197260)=30.6At=0.150.2s如果2#变压器已安装，应按1#、2#变压器的总容量来计算整定值。
