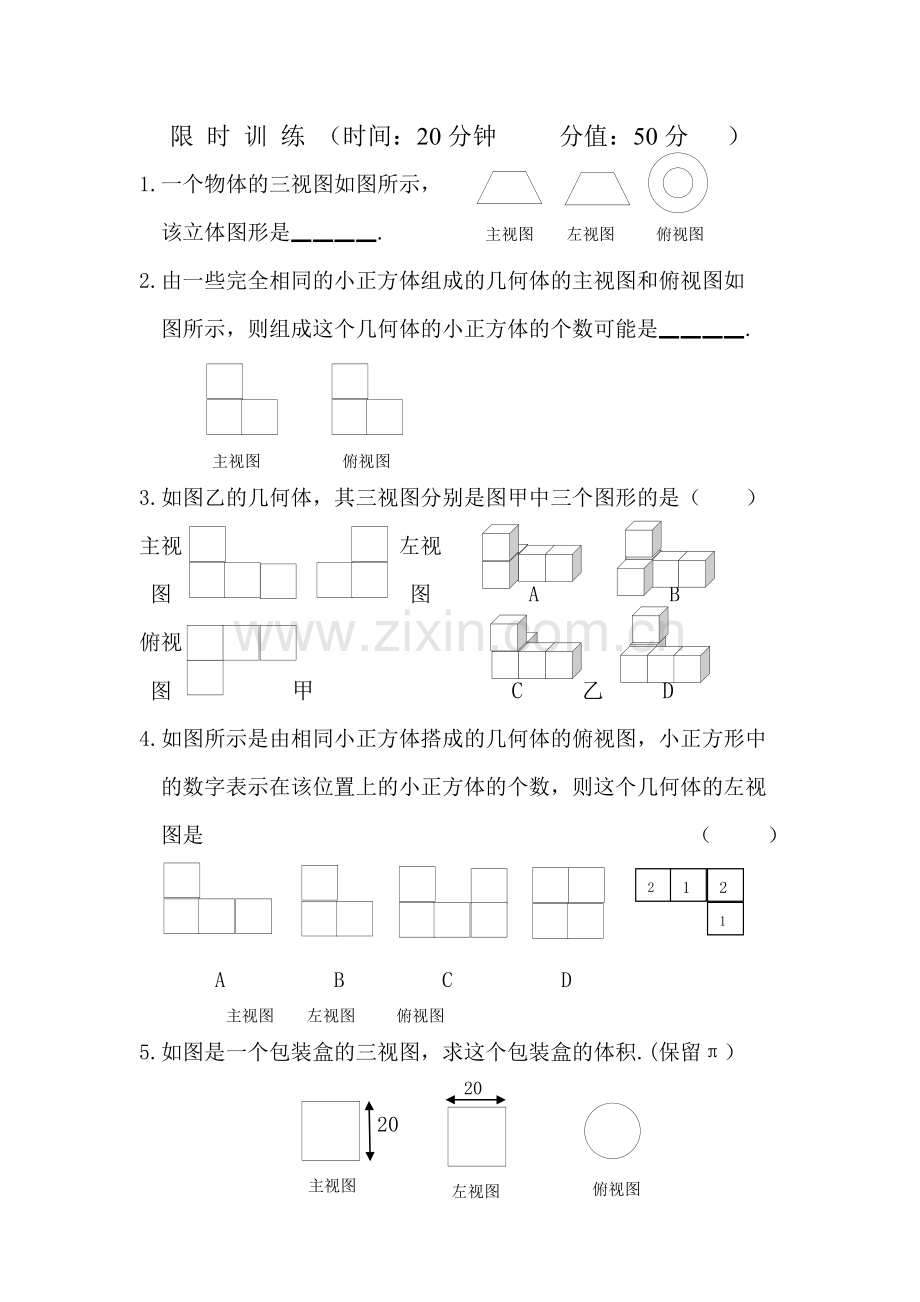

限 时 训 练 （时间：20分钟 分值：50分 ）
1. 一个物体的三视图如图所示，
该立体图形是▁▁▁▁. 主视图 左视图 俯视图
2. 由一些完全相同的小正方体组成的几何体的主视图和俯视图如
图所示，则组成这个几何体的小正方体的个数可能是▁▁▁▁.

主视图 俯视图
3.如图乙的几何体，其三视图分别是图甲中三个图形的是（ ）
主视 左视
图 图 A B
俯视
图 甲 C 乙 D
4.如图所示是由相同小正方体搭成的几何体的俯视图，小正方形中
的数字表示在该位置上的小正方体的个数，则这个几何体的左视
图是 （ ）
2
1
1
2

A B C D
主视图 左视图 俯视图
5.如图是一个包装盒的三视图，求这个包装盒的体积.(保留π）
20
20
俯视图
主视图
左视图

6.如图是用若干个大小相同的正方体搭成的一个立体图形的三视图.
根据三视图回答：

主视图 左视图 俯视图
（1）该立体图形由多少个小正方体构成？
（2）该图形的形状是什么样子？请简要描述.
7.由一些大小相同的小正方体组成的简单几何体的主视图和俯视
图如图所示.

主视图 俯视图
（1） 请你画出这个几何体的一种左视图；
（2） 若组成这个几何体的小正方体的块数为n，请你写出n的所
有可能值.

参考答案
1. 圆台 2. 4或5 3.A 4.B
5.V=πr2h=π
6.（1）5个.
（2）略
7.（1）左视图有以下5种情形：

（2）n=8,9,10,11.
