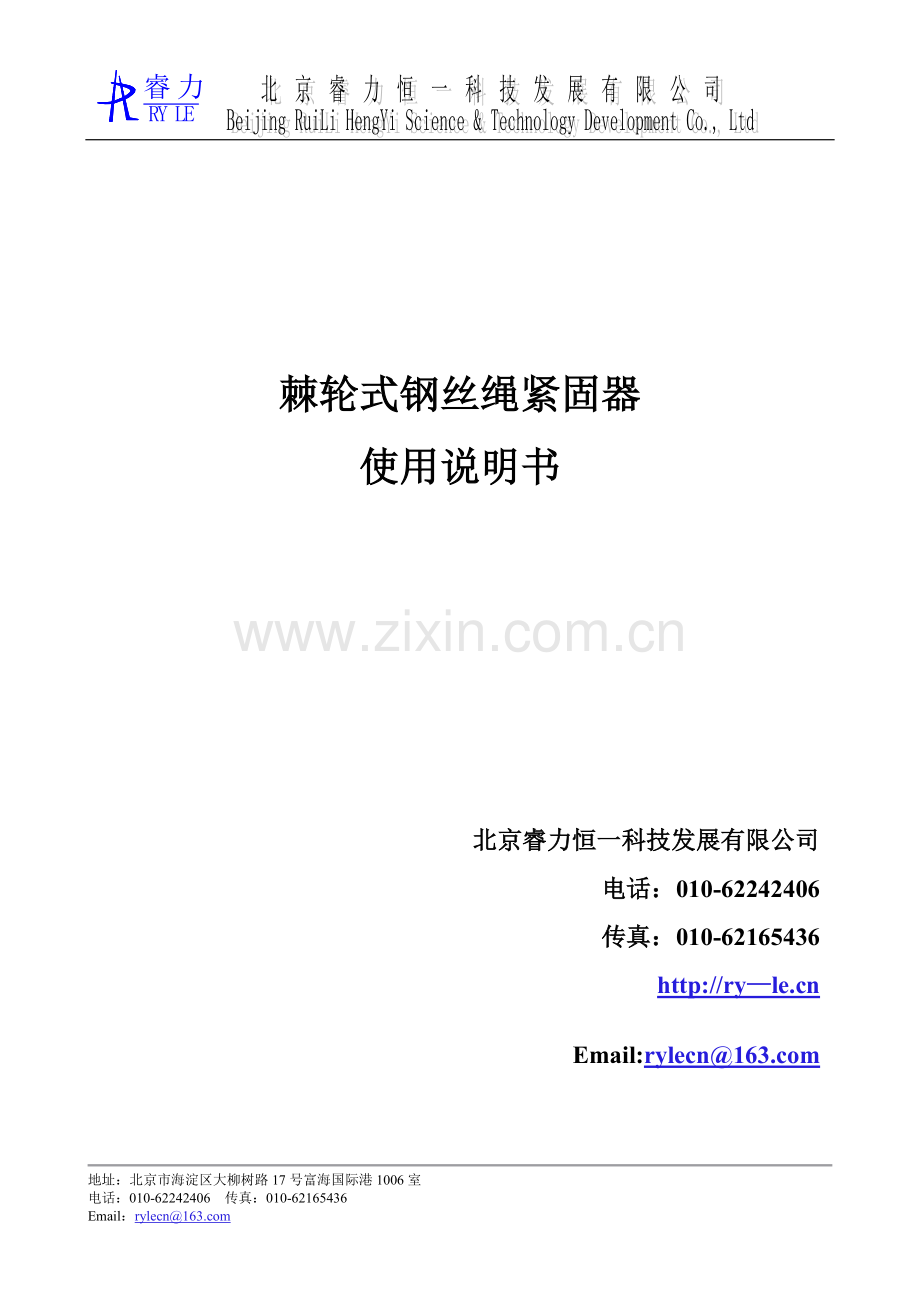

棘轮式钢丝绳紧固器
使用说明书

北京睿力恒一科技发展有限公司
电话：[phone]
传真：[phone]
http://ry—
Email:rylecn@

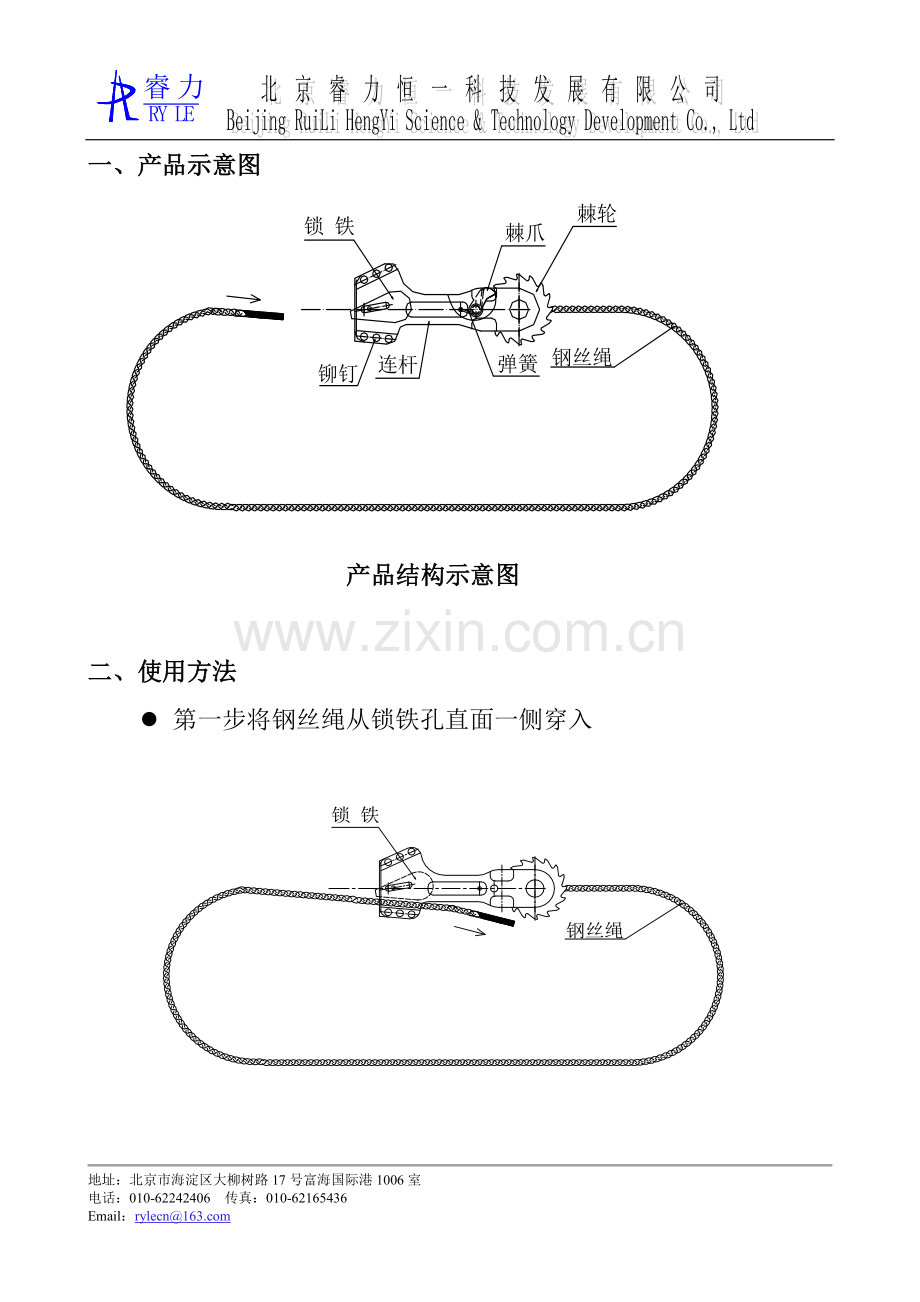

一、产品示意图

产品结构示意图

二、使用方法
l 第一步将钢丝绳从锁铁孔直面一侧穿入

l 第二步钢丝绳从锁铁孔斜面侧穿出

l 第三步将钢丝绳初步预紧后用扳手拉紧

n 将钢丝绳头穿入紧固器楔形套一侧直孔内，再从锁铁另一侧斜孔穿回并初步预紧。
n 用扳手转动紧固器棘轮轴将钢丝绳拉紧即可，钢丝绳松紧适度，扳手拉紧时钢丝绳平铺在棘轮轴上，并保证缠绕不少于3周。
五、注意事项：
1．钢丝绳穿入紧固器锁铁孔时必须由直面侧穿入，斜侧面穿出。（如图）

2．用扳手转动紧固器棘轮轴将钢丝
绳拉紧即可，钢丝绳松紧适度。拉紧钢
丝绳时钢丝绳必须入锁铁槽内。（如图）

3．扳手拉紧时钢丝绳平铺在棘轮轴
上，并保证缠绕不少于3周。（如图）

4．紧固完成后钢丝绳余尾长度应满足《加规》的要求，并将余尾用铁线捆绑。
