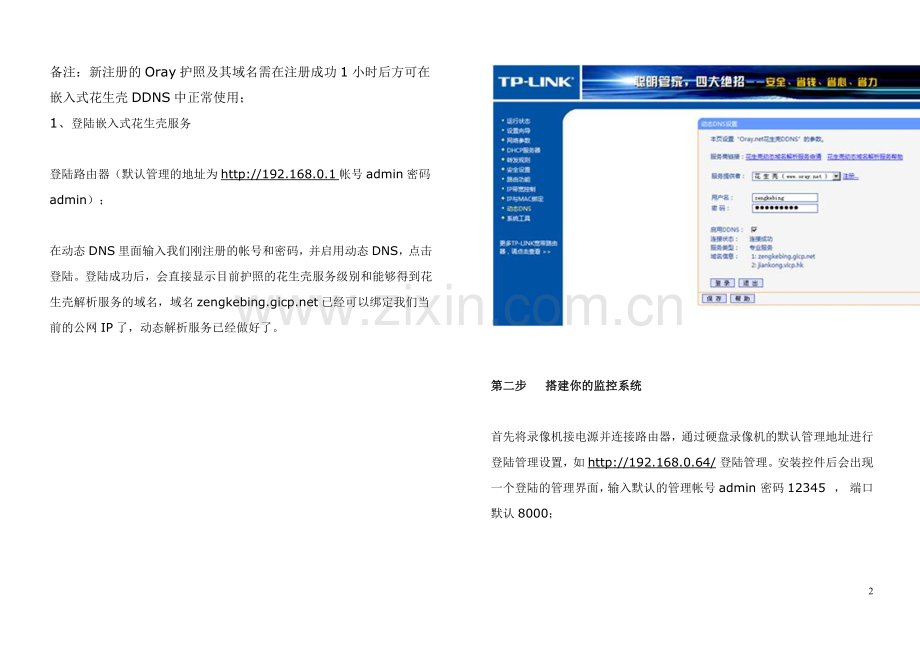

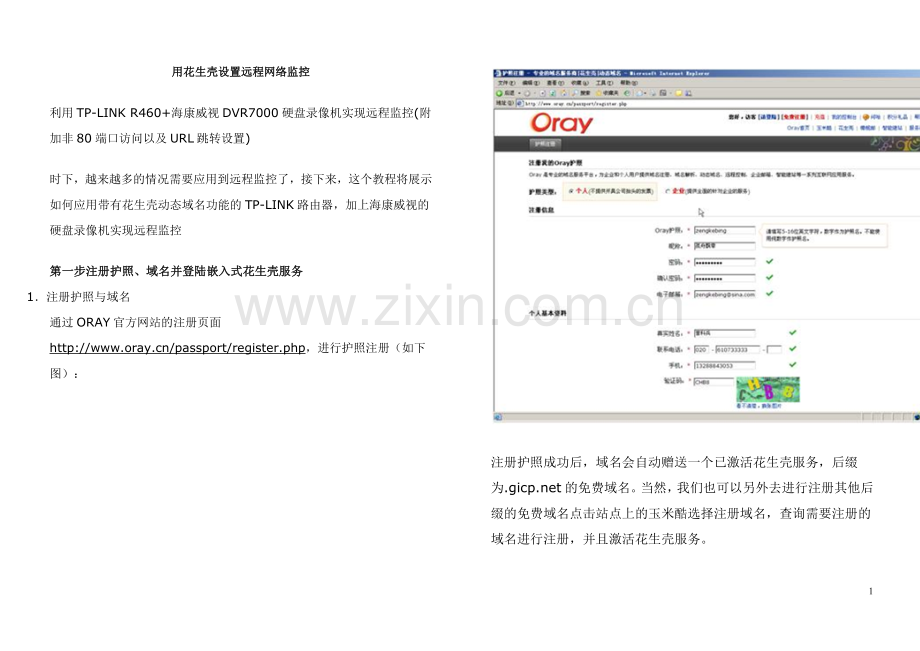

用花生壳设置远程网络监控利用TP-LINK R460+海康威视DVR7000硬盘录像机实现远程监控(附加非80端口访问以及URL跳转设置)时下，越来越多的情况需要应用到远程监控了，接下来，这个教程将展示如何应用带有花生壳动态域名功能的TP-LINK路由器，加上海康威视的硬盘录像机实现远程监控第一步注册护照、域名并登陆嵌入式花生壳服务1注册护照与域名通过ORAY官方网站的注册页面注册护照成功后，域名会自动赠送一个已激活花生壳服务，后缀为的免费域名。当然，我们也可以另外去进行注册其他后缀的免费域名点击站点上的玉米酷选择注册域名，查询需要注册的域名进行注册，并且激活花生壳服务。备注：新注册的Oray护照及其域名需在注册成功1小时后方可在嵌入式花生壳DDNS中正常使用；1、登陆嵌入式花生壳服务登陆路由器（默认管理的地址为http:/192.168.0.1帐号admin密码admin）；在动态DNS里面输入我们刚注册的帐号和密码，并启用动态DNS，点击登陆。登陆成功后，会直接显示目前护照的花生壳服务级别和能够得到花生壳解析服务的域名，域名已经可以绑定我们当前的公网IP了，动态解析服务已经做好了。第二步 搭建你的监控系统首先将录像机接电源并连接路由器，通过硬盘录像机的默认管理地址进行登陆管理设置，如http:/192.168.0.64/登陆管理。安装控件后会出现一个登陆的管理界面，输入默认的管理帐号admin密码12345，端口默认8000；登陆成功后，双击左边摄像头列表当中的摄像头，可以看到一个监控的页面，就证明这个录像机已经正常在本地工作了。接下来，我们要对录像机进行网络上的配置。点击操作界面的菜单可进入管理界面。服务器参数这里有几个关键的设置选项，其中一个是IP地址，这个设置成 192.168.0.64子网掩码255.255.255.0，另外还有2个端口，没有特殊情况都不用改，端口号 8000 这个是视频服务传输用的端口，HTTP端口号 80 这个是在浏览器输入访问要用到的端口。通过以上操作，录像机的设置就要告一段落。内网输入http:/192.168.0.64是能够看到监控，但是我们需要实现的是远程监控，需要做到的是外网同样都可以访问。第三步配置路由器的端口映射接下来的就是要做端口映射，需要从路由器将录像机要用到的80和8000端口映射到192.168.0.64。如果你的录像机不是这个IP就随之改动好了，具体操作请见下图；登录到路由器的管理界面（默认管理的地址为http:/192.168.0.1帐号admin密码admin），点击路由器左边操作菜单的“转发规则”“虚拟服务器”。服务端口号填写为80 IP地址就输入录像机的内网IP“192.168.0.64”，协议选择“ALL”或者“TCP”都可以，然后别忘了保存，那个常用服务端口只是起到一个帮助提示作用，不用设置。同样的操作，把录像机视频服务的8000端口也给映射到“192.168.0.64”；保存好可以看到已经映射好的端口，已经生效了，端口映射也完成了；到此视频服务器的设置已经全部完成，然后我们测试服务是否可以正常访问；第三步 验证服务是否可以正常访问打开浏览器，在地址栏里面输入动态域名 敲回车键，会得到一个以下的提示，需要安装一个来自“杭州海康威视数字技术股份有限公司”的一个控件，这个是我们必须要安装的，点击提示按左键进行安装。然后会得到浏览器的一个提示，我们需要点击安装，才能够进行视频监控；安装视频控件成功后，我们可以看到令人期待的视频录像机登陆窗口。输入账号admin和密码12345以8000端口登陆。登陆成功后，双击左边列表当中的摄像头图标，就可以看到监控的画面了；点击监控图像下面的按键切换成单画面如果你担心监控的安全，可以改录像机的账户以及密码，点击“配置”选项，然后在“用户权限”选项里面进行修改用户密码，注意：密码只可以是纯数字。但是如果遇到服务商屏蔽了80和8000端口我们应该怎么做呢？很简单，我们只需要在硬盘录像机的服务器参数里面修改端口号和HTTP端口号为另外可以正常使用的端口，然后在路由器里面重新对这些端口进行端口映射就可以了；现在我们将端口号更改为9292；将HTTP端口号更改为：92（如下图）：登录到路由器的管理界面（默认管理的地址为http:/192.168.0.1帐号admin密码admin），点击路由器左边操作菜单的“转发规则”“虚拟服务器”。服务端口号填写为92 IP地址就输入录像机的内网IP“192.168.0.64”，协议选择“ALL”即可，然后别忘了保存，那个常用服务端口只是起到一个帮助提示作用，不用设置。把录像机视频服务的9292端口也给映射到“192.168.0.64”；保存好可以看到已经映射好的端口，已经生效了，端口映射也完成了；但是在这个时候访问视频服务器就必须是输入协议和对应的端口号才可以访问，这样对于大多数用户来说都是相当麻烦的事情；其实我们可以通过设置域名的URL跳转方式避开手工输入端口号的麻烦；首先我们需要准备好两个域名（可以是两个免费域名；也可以是顶级域名中不同的子域名记录）；我们首先新注册一个免费域名（）如下图；然后为域名设置URL跳转到目的地址:92 上；首先点击产品管理-域名管理-免费域名（如下图）；好了，重新做好端口映射和URL跳转生效后，我们就可以来测试一下效果如何了：打开浏览器，在地址栏里面输入动态域名 敲回车键，会出现一段“正在加载中”的提示信息（如下图）；因为之前浏览器已成功安装插件，所以会直接看到令人期待的视频录像机登陆窗口。输入账号admin和密码12345以9292端口登陆。14
