遥感图像解译.ppt

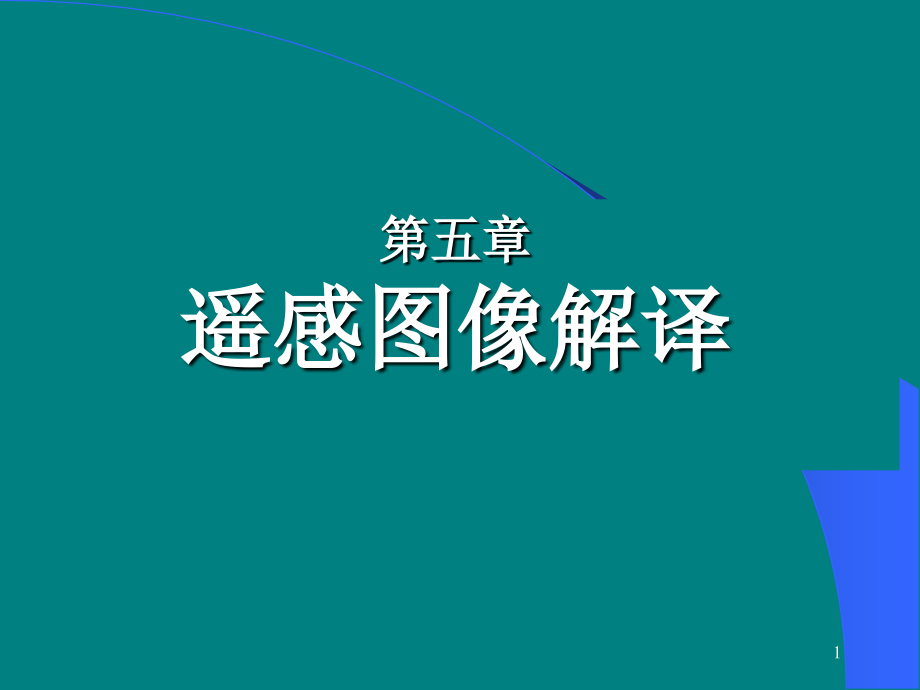

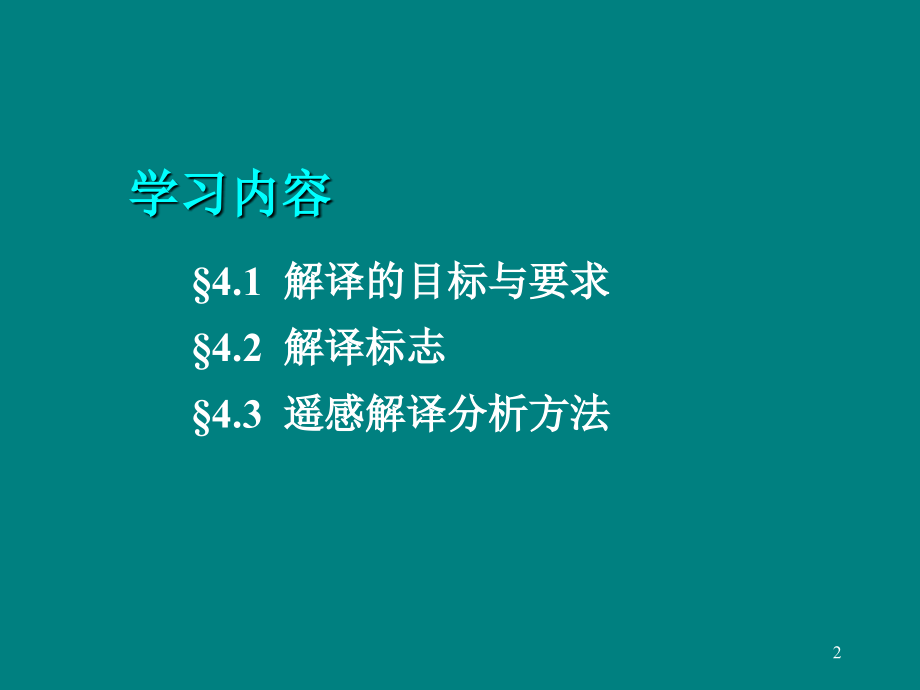

单击此处编辑母版标题样式,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,第五章,遥感图像解译,1,学习内容,4.1 解译的目标与要求,4.2 解译标志,4.3 遥感解译分析方法,2,学习目的和要求,1.重点了解遥感解译的目的、要求；,3.掌握遥感图像的各种解译标志。,2.掌握相关的基本概念；,4.掌握遥感图像解译分析的一般原则和,基本方法。,3,遥感图像的目视解译标志,学习重点与难点,解译标志的实际应用,4,一、基本概念,5.1,解译的目标与要求,1.影像特征,影像特征,不同地物在遥感图像上所表现出的几何形状、大小、色调、纹理等方面的特征。,影像特征,空间信息,波谱信息,5,2.解译标志（Interpretation Key）,解译标志（判读标志）,在遥感图像上，能识别区分地物或现象、并能说明它们的性质及相互关系的影像特征。,解译标志,直接解译标志,间接解译标志,解译标志是地物目标的,空间信息,和,波谱信息,的图形显示。,6,直接解译标志,由地物自身有关属性在遥感图像上所直接表现出来的影像特征。,如：形状、大小、色调/色彩。,间接解译标志,与地物目标的属性有,内在联系,、通过,相关分析,能够识别、推断目标物性质的影像特征。,如：地质岩性/构造解译中的水系、地形地貌等标志。,7,3.解译（Interpretation）,解译的基本过程,包括利用各种解译标志，根据,相关理论,和,知识经验,，在遥感图像上识别、分析地物或现象，揭示其性质、运动状态及成因联系，并编制有关图件等一系列的工作过程。,解译（判读、判释）,从遥感图像上获取,有用信息,的基本过程。,8,3.解译（Interpretation）,解译（判读、判释）,从遥感图像上获取,有用信息,的基本过程。,解 译 标 志,遥感图像,相关理论+知识经验,识别地物,/,现象,揭示性质、运动状态、成因联系,成果输出,9,4.目视解译与计算机解译,目视解译,计算机解译,专业技术人员通过直接观察或借助一定的简单判读工具，在遥感图像上获取信息的解译方式。,以计算机系统为支撑环境，利用模式识别技术与人工智能技术，根据遥感图像中地物目标的各种影像特征，结合专家知识库中目标物的成像规律和解译经验，来进行分析、推理的解译方式。,10,二、解译的目的,获取有用信息（信息提取）,信息的资源化,资源,信息,资源,地质、环境、气象、海洋、农业、林业、旅游,应用于多学科领域：,11,1.判明目标地物的属性,三、解译的要求,2.量测目标地物的特征参数,3.研究分析地物/现象在空间、时间、,成因上的联系,4.遥感制图,12,一、色调、色彩,5.2,解译标志,波谱特性,黑白图像色调,彩色图像色彩,物理意义,反射,发射,后向散射,可见光,热红外,成像雷达,13,色调,/,色彩的描述,色调灰阶,色彩色彩三要素,色调等级、色别,色调的均匀程度、边界清晰度,色调,/,色彩描述标准的统一,14,15,16,17,18,19,20,21,TM321（RGB）,TM432（RGB）,TM742（RGB）,TM752（RGB）,22,23,TM4,24,TM3,25,TM743(RGB)假彩色合成图像,26,27,28,二、几何形态,地物的空间几何形态特征是地物,波谱特性,与,空间特性,在遥感图像上的综合反映。,几何形态特征是直接解译标志之一，几何形态特征的,细节表现,依赖于遥感图像的,比例尺、分辨率,。,对地物几何形态特征的描述应注意遥感影像,几何畸变,的影响。,29,30,31,三、阴影,本影,落影,1.可见光遥感图像,2.热红外遥感图像,3.成像雷达图像,热阴影,无后向散射回波的盲区,32,本影和落影,33,h=L tg,L,h,根据落影长度计算地物高度,34,四、图型（图案、图案结构）,多个目标地物在空间上有规律地排列组合，可形成点、线、链、格、栅、环等几何图案结构。,图型描述了地物之间在空间上的排列组合关系，可反映其内在联系。,35,36,37,38,39,五、纹理（影像结构）,纹理描述了影像色调变化的频率，是成群细小地物的形状、大小、色调、阴影等在影像上的综合表现。,组成纹理的细小地物多不易直观、单独地识别，其组合往往形成粗糙、平滑等视觉效果。,40,41,42,43,44,六、空间位置及相互关系,45,46,47,七、人文活动标志,48,49,八、土壤、植被标志,土壤、植被标志是进行农业、林业、环境遥感解译中的,直接解译标志,，但更多情况下是作为,间接解译标志,以反映相关地物目标的性质、状态。,50,51,九、水系类型标志,水系,由干流及其各级支流构成的同一系统水体的总称。,水系类型,水文网的平面组合形态。,天然水体,人工水体,湖沼、暗河、泉水,水库、运河,水系类型是遥感解译中的重要标志，可反映气候环境、地质构造、岩性、土壤、植被等地质/地理要素特征。,52,1.水系分析,水系密度分析,水系均匀性分析,水系方向性及变异,冲沟形态分析,水系图型（类型）分析,53,2.水系类型,树枝状水系,格状水系,放射状水系、向心状水系,环状水系,平行状水系,倒钩状水系,星状水系,紊乱状水系,其它类型水系,54,树枝状水系,格状水系,放射状水系,环状水系,平行状水系,倒钩状水系,扇状水系,菱格状水系,钳状沟头树枝状水系,向心状水系,羽状水系,交织状水系,落水洞水系,陷坑水系,串珠状水系,不规则水系,55,56,57,一、解译的原则,4.3 遥感,解译分析方法,1.先已知后未知,2.先易后难,58,4.多种遥感图像、资料相结合,5.目视解译与计算机解译相结合,6.图像解译与实地调查相结合,3.先整体、后局部、再整体,面点面,59,5.多种遥感图像、资料相结合,6.目视解译与计算机解译相结合,7.图像解译与实地调查相结合,4.先构造后岩性,1.先已知后未知,2.先易后难,3.先整体、后局部、再整体,面点面,60,二、解译分析方法,1.直译法,2.逻辑推理法,4.相关分析法,3.对比分析法,5.信息增强、信息复合法,6.系列制图法,61,三、解译的程序,1.准备工作,2.解译,4.成图与总结,3.实地调查、验证,建立解译标志,解译,62,思 考 题,1.基本概念（影像特征、解译标志、解译）；,2.举例说明直接解译标志、间接解译标志；,3.举例说明遥感图像常用的解译标志；,4.遥感解译应遵循的主要原则？,5.遥感解译分析包括哪些主要方法？,63,
