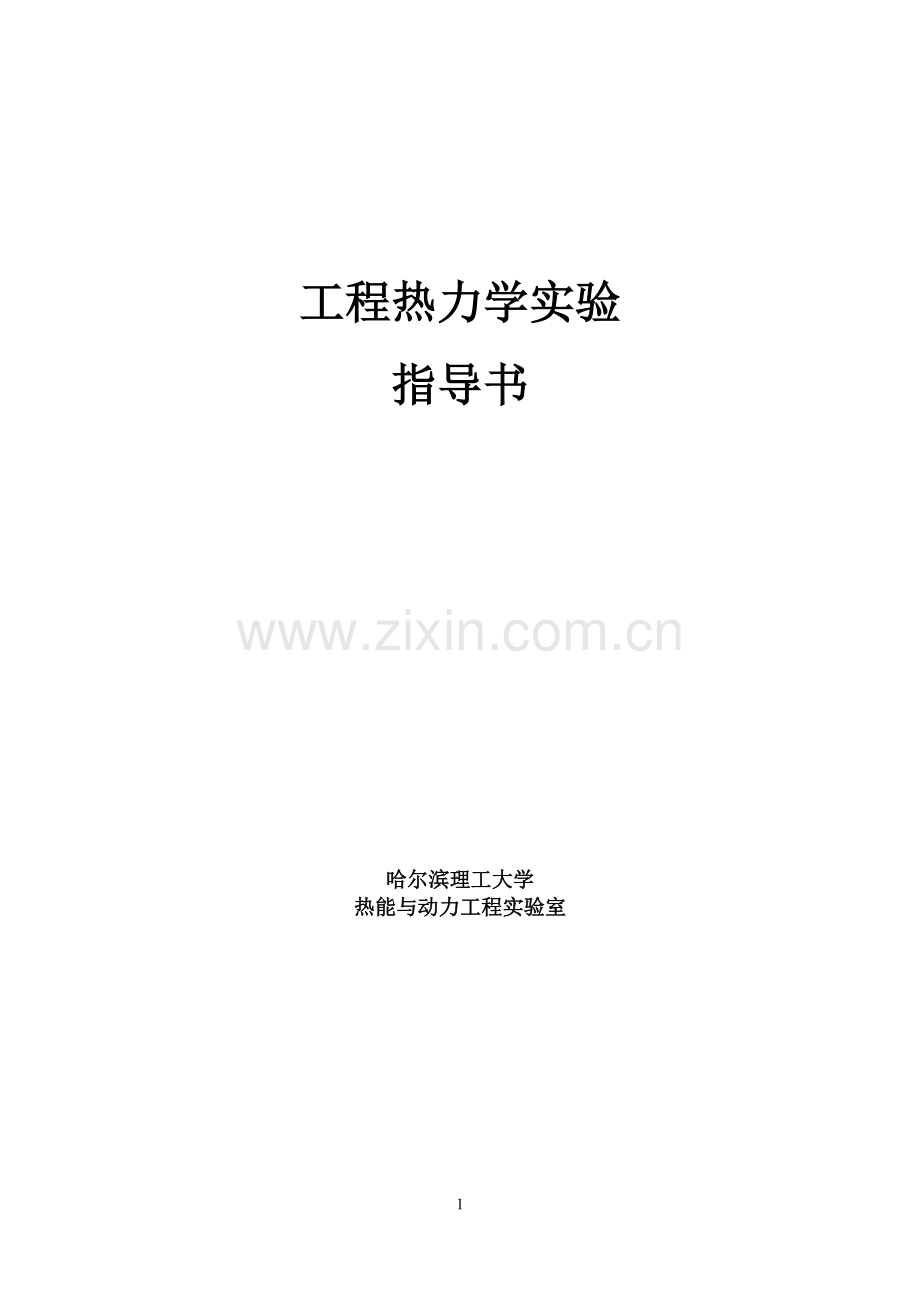

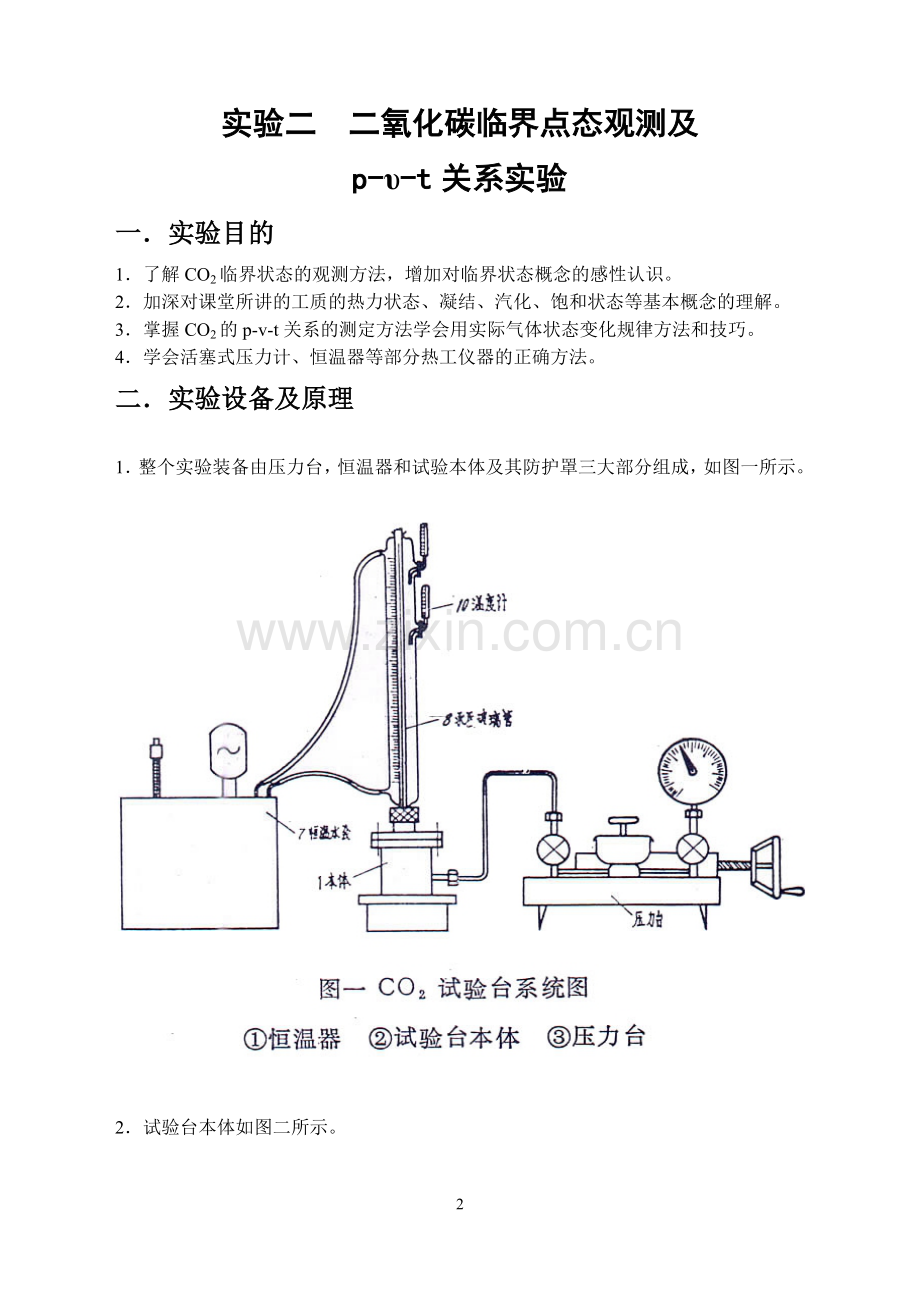

工程热力学实验指导书哈尔滨理工大学热能与动力工程实验室实验二 二氧化碳临界点态观测及p-t关系实验一实验目的1了解CO2临界状态的观测方法，增加对临界状态概念的感性认识。2加深对课堂所讲的工质的热力状态、凝结、汽化、饱和状态等基本概念的理解。3掌握CO2的p-v-t关系的测定方法学会用实际气体状态变化规律方法和技巧。4学会活塞式压力计、恒温器等部分热工仪器的正确方法。二实验设备及原理1整个实验装备由压力台，恒温器和试验本体及其防护罩三大部分组成，如图一所示。2试验台本体如图二所示。其中 1高压容器； 2玻璃杯； 3压力油； 4水银； 5密封填料； 6填料压盖； 7恒温水套； 8承压玻璃管；9CO2空间； 10温度计。3对简单可压热力系统，当工质处于平衡状态时，其状态参数p、t之间有：F（p，t）=0或 t = f（p，） (1)本试验就是根据(1)，采用定温方法来测定CO2 p-之间的关系。从而找出CO2的p-t关系。4实验中由压力台送来的压力油进入高压容器和玻璃杯上半部，迫使水银进入预先装了CO2的承压玻璃管。CO2被压缩，其压力和容积通过压力台上的活塞螺杆的进，退调节，温度由恒温器供给的水套里的水温来调节。5实验工质二氧化碳的压力由装压力台的压力表读出（如要提高精度可由加在活塞转盘上的砝码读出，并考虑水银柱高度的修正）。温度由插在恒温水套中的温度计读出。比容首先由承压玻璃管内的二氧化碳柱的高度来度量，而后这根据承压玻璃管内径均匀、截面积不变等条件换算得出。三实验步骤1按图一装好设备，并开启试验本体上的日光灯。2使用恒温器调定温度（1） 将蒸馏水注入恒温器内，注至3050mm为止。检查并接通电路，开动电动泵，使水循环对流。（2） 旋转点接点温度计顶端的帽形磁铁调动凸轮示标使凸上端面与所要调定的温度一致，要将帽形磁铁用横向螺钉锁紧，以防转动。（3） 视水温情况，开、关加热器，当水温未达到调定的温度时，恒温器指示灯是亮的，当指示灯时亮时灭闪动时，说明温度已达到所需恒温。（4） 观察玻璃水套上两支温度计，若其读数相同且与恒温器上的温度计及点接点温度计标定的温度一致时（或基本一致）则可（近似）认为承压玻璃管内的CO2的温度处于所标定的温度。（5） 当需要改变试验温度时重复（2）（4）即可。3加压前的准备因为压力台的油缸容量比主容器容量小，需要多次从油缸里抽油，再向主容器内充油，才能在压力表显示压力读数。压力台抽油、充油的操作过程非常重要，若操作失误，不但加不上压力还会损坏试验设备，所以务必认真掌握，其步骤如下：（1）压力表及其入本体油路的两个阀门，开启压力台上油杯的进油阀。（2）摇退压力台上的活塞螺杆，直至全部退出，这时压力台油缸中抽满了油。（3）先关闭油杯阀门，然后开启压力表和进入本体油路的两个阀门。（4）摇进活塞螺杆，经本体充油，如此交复，直至压力表上有压力读数为止。（5）再次检查油杯阀门是否关好，压力表及本体油路阀门是否开启，若均已稳定即可进行实验。4做好实验的原始记录及注意事项（1）设备数据记录：仪器、仪表的名称、型号、规格、量程、精度。（2）常规数据记录：室温、大气压、实验环境情况等。（3）定承压玻璃管内CO2的质面比常数k值。由于冲进承压玻璃管内的CO2质量不便测量，而玻璃管内径或截面积（A）又不易测准，因而实验中采用间接办法来确定CO2的比容，认为CO2的比容与其高度是一种线性关系，具体如下：a) 已知CO2液体在20，9.8Mpa时的比容（20，9.8Mpa）=0.00117m/kgb）如前操作实地测出本试验台CO2在20，9.8Mpa时的CO2液柱高度 h*（m）（注意玻璃水套上刻度的标记方法）c）由a）可知 （20，9.8Mpa）=h*A/m=0.00117 m/kgm/A=h*/0.00117=k（kg/m）那么任意温度，压力下CO2的比容为=h/（m/A）=h/k（m/kg）式中h = h - h0h任意温度，压力下水银液柱高度h0承压玻璃内径顶端刻度（4）试验中应注意以下几点：a） 做各条定温线时，实验压力p9.8Mpa 实验温度t50b） 一般取h时压力间隔可取0.1960.490Mpa但在接近饱和状态时和临界状态时压力间隔取0.049Mpa。c） 实验中取h 时水银柱液面高度的读数要注意，应使视线与水银柱半圆型液面的中间一齐。5测定低于临界温度t=20时的定温线（1） 使用恒温器调定t=20并要保持恒温。（2） 压力记录从4.41Mpa开始，当玻璃管内水银升起来后，应足够缓慢地摇进活塞螺杆，以保证定温条件，否则来不及平衡，读数不准。（3） 按照适当的压力间隔取h值至压力p=9.8Mpa（4） 注意加压后，CO2的变化，特别是注意饱和压力与饱和温度的对应关系，液化，汽化等现象，要将测得的实验数据及观察到的现象一并填入表1。（5） 测定t=25，t=27其饱和温度与饱和压力的对应关系。6测定临界等温线和临界参数，临界现象观察。（1）仿照5。那样测出临界等温线，并在该曲线的拐点处找出临界压力Pc和临界比容c并将数据填入表1。（2）临界现象观察a) 整体相变现象由于在临界点时，汽化潜热等于零，饱和汽线和饱和液线合于一点所以这时汽液的互相转变不是像临界温度以下时那样逐渐积累，需要一定时间，表现为一个渐变的过程，而这时当压力稍在变化时，汽、液是以突变的形式互相转化。b) 汽、液两相模糊不清现象处于临界点CO2的具有共同参数（p, ,t），因而是不能区别此时CO2是气态还是液态，那么这个液体又是接近气体的液体。下面就来用实验证明这个结论。因为这时是处于临界温度下，如果按等温线过程进行来使CO2压缩或膨胀，那么管内是什么也看不到的。现在我们按绝热过程来进行。首先在压力等于7.64Mpa附近，突然降压CO2状态点由等温线沿绝热线降到液区，管内CO2出现明显的液面，这就说明，如果这时管内CO2是气体的话，那么这种气体离液区很接近，可以说是接近液体的气体；当我们在膨胀之后，突然压缩CO2时这个液面又立即消失了，这就告诉我们这时CO2液体离气区也是非常接近的可以说是接近气体的液体，既然此时的CO2既接近气态又接近液态所以能处于临界点附近。可以这样说：临界状态究竟如何，饱和汽液分不清。这就是临界点附近饱和汽液模糊不清现象。7测定高于临界温度t=50时的等温线，要将数据填入表1。CO2等温实验原始记录 表1 P(Mpa)h=h/k现象P(Mpa)h=h/k现象P(Mpa)h=h/k现象4.414.909.80做出各条等温线所需时间分钟分钟分钟四绘制等温曲线与比较1按表1的数据仿图三绘出p v图上三条等温线。图三 标准曲线2将实验测得的等温线与图三所示的标准等温线比较；并分析其中的差异及原因。3将实验测得的饱和温度与饱和压力的对应值与图四绘出的tsps曲线相比较。图四 CO2饱和温度与饱和压力关系曲线4将实验测得的临界比容与理论计算值一并填入表2，并分析其中差异及原因。 临界比容(m3/kg) 表2 标准值实验值 0.00216五实验报告1简述实验原理及过程。2各种数据的原始记录。3实验结果整理后的图表。4分析比较等温曲线的实验值与标准值之间的差异及其原因。分析比较临近比容的实验值与标准值及理论计算值之间的差异及原因。8
