全站仪观测方法及计算

精密导线测量的主要技术标准
附合
导线
长度（km）
平均
边长
（m)
每边
测距
中误差（mm）
测角中误差（"）
导线全长相对闭合差
方位角闭合差（"）
测回数
Ⅰ级全站仪
Ⅱ级全站仪
3-4
350
±4
2.5
1/35000
± 5
4
6
测量应该严格按照原测精度进行，及时提交成果报告。一般测量成果小于两倍中误差时，可以使用原测成果，若大于该值或者有更大的粗差，应由项目部测量组会同监理部采取专项检测来处理，并将结果报送第三方测量检测单位。
附合精密导线或者精密导线环的方位角闭合差（Wβ），不应大于下式计算值
Wβ=±2mβ
式中mβ______________为上表中的测角中误差(")；
n__________附合导线或者闭合环的角度个数；
精密导线网测角中误差(M0)应按下式计算：
M0=±
式中fβ___________为方位角闭合差；
n___________附合导线或者闭合环的角度个数；
N____________附合导线或者闭合环的个数；

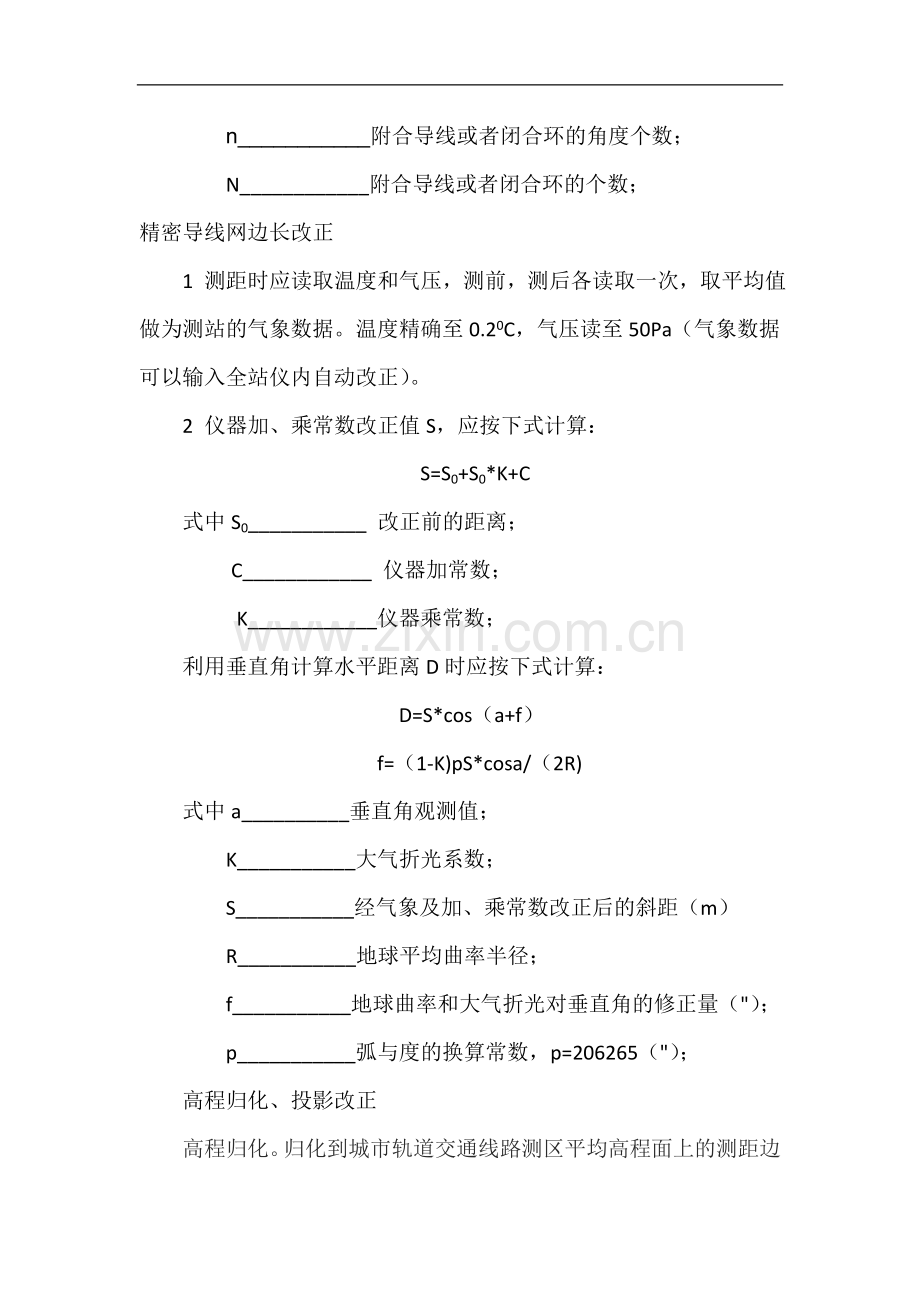

精密导线网边长改正
1 测距时应读取温度和气压，测前，测后各读取一次，取平均值做为测站的气象数据。温度精确至0.20C，气压读至50Pa（气象数据可以输入全站仪内自动改正）。
2 仪器加、乘常数改正值S，应按下式计算：
S=S0+S0*K+C
式中S0___________ 改正前的距离；
C____________ 仪器加常数；
K____________仪器乘常数；
利用垂直角计算水平距离D时应按下式计算：
D=S*cos（a+f）
f=（1-K)pS*cosa/（2R)
式中a__________垂直角观测值；
K___________大气折光系数；
S___________经气象及加、乘常数改正后的斜距（m）
R___________地球平均曲率半径；
f___________地球曲率和大气折光对垂直角的修正量（"）；
p___________弧与度的换算常数，p=206265（"）；
高程归化、投影改正
高程归化。归化到城市轨道交通线路测区平均高程面上的测距边长度D，应按下式计算：

式中： ：测距两端点平均高程面上的水平距离（m）；
Ra：参考椭球体在测距边方向法截弧的曲率半径（m）；
Hp：现有城市坐标系统投影面高程或城市轨道交通工程线路
的平均高程（m）；
Hm：测距两端点的平均高程（m）
投影改化：测距边在高斯投影面上的长度Dz，按下式计算：

式中： Ym：测距边两端点横坐标平均值（m）；
Rm：测距边中点的平均曲率半径（m）;
：测距边两端点近似横坐标的增量（m）
（4） 水平角方向观测的作业要求：
1) 水平角观测方向数不多于3个时可不归零。各测回应均匀地分配在度盘和测微器的不同位置上。
水平角方向观测应在通视良好、成像清晰稳定时进行。全部测回宜在一个时间段内测完。
在观测过程中，两倍照准差（2c）的绝对值，I级全站仪为9″；II级全站仪为13″。
