物理学科阶段自我检测题
班级_________姓名_______得分_______
(时间：90分钟 满分：100分
一、填空题（共24分）
1.如图要使L1、L2组成串联电路，应闭合开关________，断开开关_______；
要使L1、L2组成并联电路，应闭合开关________，断开开关_______；
第3题图
2． 一个导体两端加10V的电压时，通过导体的电流是0．4A，如果将它
两端的电压升高到15V，则通过它的电流为 A，这个电阻的阻值为 Ω．
若两端电压为零，则该导体的电阻为________Ω。
3．如图所示的电路中，标有“6V 12Ω”的小灯泡恰能正常发光，若电阻
R的阻值为6Ω，则电压表的示数为__ __V，电流表的示数为______A。
4． 已知定值电阻R1=3Ω， R2=5Ω，把它们串联后接入电路，那么，串
联后它们的总电阻R = Ω，通过R1与R2的电流之比I1：I2= ．
5．如图所示，V1测量　　　两端的电压；V2测量　　　　两端的电压；V3测量　　　两端的电压，其中电压表V1、V2和V3的示数分别为U1、U2和U3，则三个电表示数之间存在的关系式是 ．
6．如图所示，开关S闭合，电流表A1的示数是0．6A，电流表A2的示数为1A，电阻R2=15Ω，则电源电压为 V，电阻R1的阻值为 Ω。
第6题图

第7题图

第5题图
第8题图

7．如图6所示的电路，变阻器R连人电路的电阻值可以在0～100Ω的范围内变化，若R0 =l0Ω，那么，在变阻器滑片滑动过程中，电压表读数的最小值是________V，最大值是________V。
8．在相距20 km的甲、乙两地之间的两条输电线，已知输电线每米长的电阻为0．01Ω。现输电线在某处发生短路，为确定短路位置，检修员利用电压表、电流表和电源接成如图7所示电路进行测量，当电压表的示数为1．5 V时，电流表的示数为30 mA，则可确定出短路位置离甲地________km。
第10题图

9．两个滑动变阻器上分别标有“20Ω，1A”和“20Ω，0．5A”字样，将两变阻器串联起来接在某一电路中，则该电路两端所加的最大电压为 ；若将两变阻器并联起来接在某一电路中，则该电路两端所加的最大电压为 ．
10. 如图所示，电源电压不变，R1=5Ω，R2=25Ω．当开关S闭
合，电表甲、乙都是电压表，则U甲：U乙= ．当开关S
断开，电表甲、乙都是电流表，则I甲：I乙 ．

二、选择题（共24分）
11．已知：R1<R2，图中的四种不同接法，其总电阻最小的是（ ）

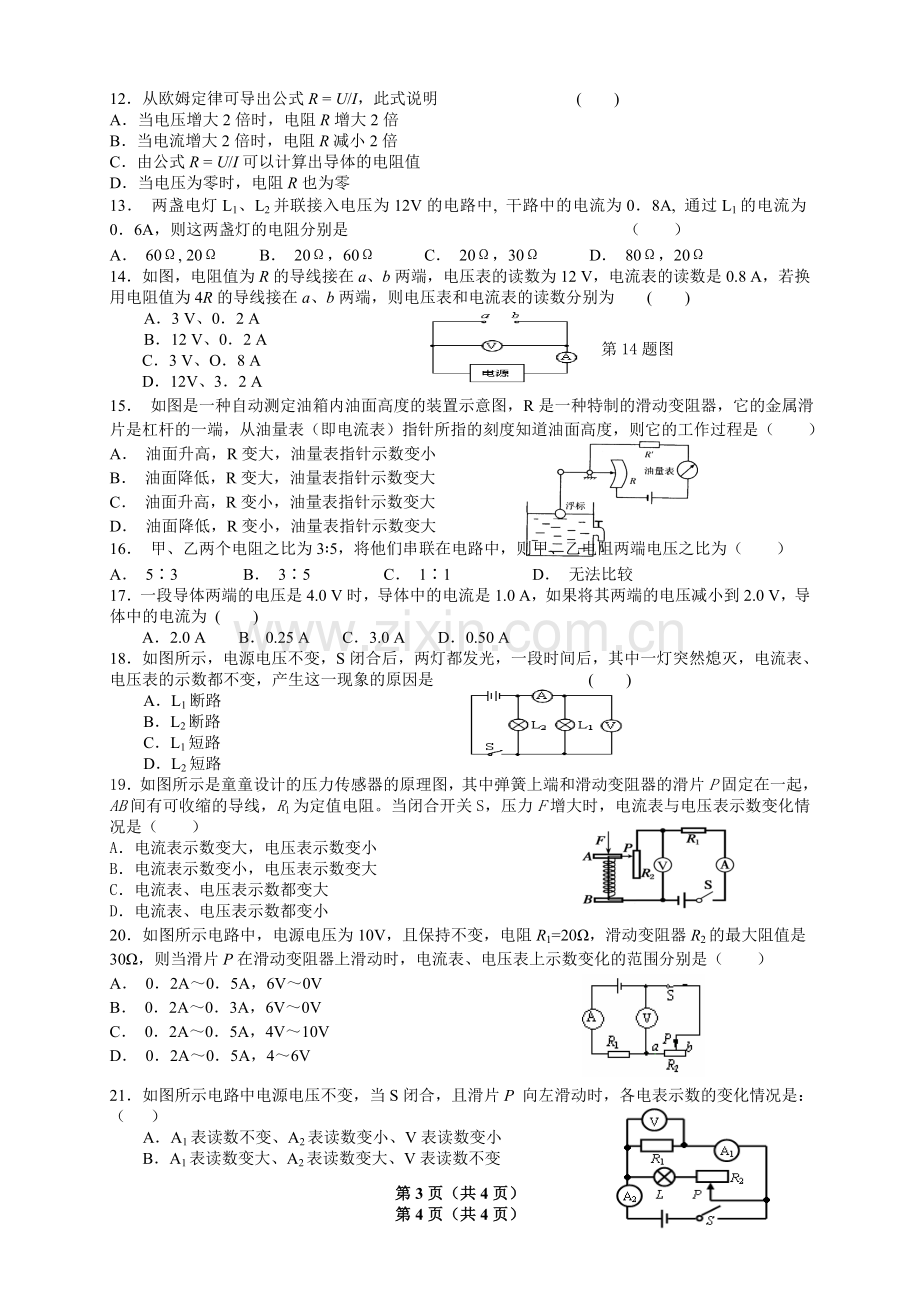

12．从欧姆定律可导出公式R = U/I，此式说明 ( )
A．当电压增大2倍时，电阻R增大2倍
B．当电流增大2倍时，电阻R减小2倍
C．由公式R = U/I可以计算出导体的电阻值
D．当电压为零时，电阻R也为零
13． 两盏电灯L1、L2并联接入电压为12V的电路中, 干路中的电流为0．8A, 通过L1的电流为0．6A，则这两盏灯的电阻分别是 （　　）
A． 60Ω, 20Ω B． 20Ω，60Ω C． 20Ω，30Ω D． 80Ω，20Ω
14．如图，电阻值为R的导线接在a、b两端，电压表的读数为12 V，电流表的读数是0.8 A，若换用电阻值为4R的导线接在a、b两端，则电压表和电流表的读数分别为 ( )
第14题图

A．3 V、0．2 A
B．12 V、0．2 A
C．3 V、O．8 A
D．12V、3．2 A
15． 如图是一种自动测定油箱内油面高度的装置示意图，R是一种特制的滑动变阻器，它的金属滑片是杠杆的一端，从油量表（即电流表）指针所指的刻度知道油面高度，则它的工作过程是（ ）
A． 油面升高，R变大，油量表指针示数变小
B． 油面降低，R变大，油量表指针示数变大
C． 油面升高，R变小，油量表指针示数变大
D． 油面降低，R变小，油量表指针示数变大
16． 甲、乙两个电阻之比为3∶5，将他们串联在电路中，则甲、乙电阻两端电压之比为（　　）
A． 5∶3 B． 3∶5 C． 1∶1 D． 无法比较
17．一段导体两端的电压是4.0 V时，导体中的电流是1.0 A，如果将其两端的电压减小到2.0 V，导体中的电流为 ( )
A．2.0 A B．0.25 A C．3.0 A D．0.50 A
18．如图所示，电源电压不变，S闭合后，两灯都发光，一段时间后，其中一灯突然熄灭，电流表、电压表的示数都不变，产生这一现象的原因是 ( )
A．L1断路
B．L2断路
C．L1短路
D．L2短路
19．如图所示是童童设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，AB间有可收缩的导线，R1为定值电阻。当闭合开关S，压力F增大时，电流表与电压表示数变化情况是（ ）
A．电流表示数变大，电压表示数变小
B．电流表示数变小，电压表示数变大
C．电流表、电压表示数都变大
D．电流表、电压表示数都变小
20．如图所示电路中，电源电压为10V，且保持不变，电阻R1=20Ω，滑动变阻器R2的最大阻值是30Ω，则当滑片P在滑动变阻器上滑动时，电流表、电压表上示数变化的范围分别是（ ）
A． 0．2A～0．5A，6V～0V
B． 0．2A～0．3A，6V～0V
C． 0．2A～0．5A，4V～10V
D． 0．2A～0．5A，4～6V

21．如图所示电路中电源电压不变，当S闭合，且滑片P 向左滑动时，各电表示数的变化情况是：（ ）
A．A1表读数不变、A2表读数变小、V表读数变小
B．A1表读数变大、A2表读数变大、V表读数不变
C．A1表读数变小、A2表读数变大、V表读数变大
D．A1表读数不变、A2表读数变大、V表读数不变
22．教室里装有多盏电灯，每多开一盏灯，则教室内电路的（ ）
A．总电阻增大 B．总电压增大
C．总电流增大 D．总电压、总电流都不变
23、某同学实验中绘制的甲、乙两电阻Ｉ－U图象如图，则 （ ）
A.R甲＞R乙
B.R甲=R乙
C.R甲＜R乙
D.无法确定R甲和R乙的大小
三、实验题（本题共10分）
24、小明准备用伏安法测量未知电阻RX的阻值．
（１）伏安法测电阻的原理是___________；
(２) 在左下方框内画出该实验的电路图。
(３)根据电路图补全右下方实物图，要求各表均接小量程。

（４）在连接电路的过程中，开关应　　 　　　，在闭合开关之
前，滑动变阻器的滑片应移到 端。在本次实验过程
中，滑动变阻器的作用是 。
（5）当小明连好并接通电路时，发现电压表指针的偏转情况如右上图所示．
产生如图所示情况的原因可能是(只要求写出2个)：
①__________________________________ __________.
②__________________________________ __________.
（6）右图是某一次测量时的电压表表盘，则此时电压表的读数是 ，如果此时电流表的读数是0.16A，则电阻是 Ω。
四、计算题（共40分）
25、有两个电阻R1=4欧姆、R2=6欧姆，串联后接在20伏电路中，则R1、R2两端的电压分别为多少?

26．如图所示的电路中，电源电压恒定，R1=10Ω。当开关S闭合时，电流表示数为0.2A，电压表示数为4V。求：（1）电源电压；（2）R2的阻值。

27、如图所示 电路， R1=5Ω，电流表A的示数为1.5A，电流表A2的示数为0.5A，求 电源电压和R2的阻值为多少？

28．如图所示电路，定值电阻R1=10Ω，R2最大电阻值为10Ω, 电源电压U=6V，则在移动滑动变阻器得滑片P时，电压表和电流表的示数变化范围是多少？

图1
图2

29、图1的电路中,电源电压恒定.闭合开关S后，调节
滑动变阻器，两电压表的示数随电流变化的图象如图2所
示，根据图象可知： (选填“甲”或“乙”)
是电压表V1 示数变化的图象，电源电压为多少V？
电阻Rl的阻值为多少Ω？
