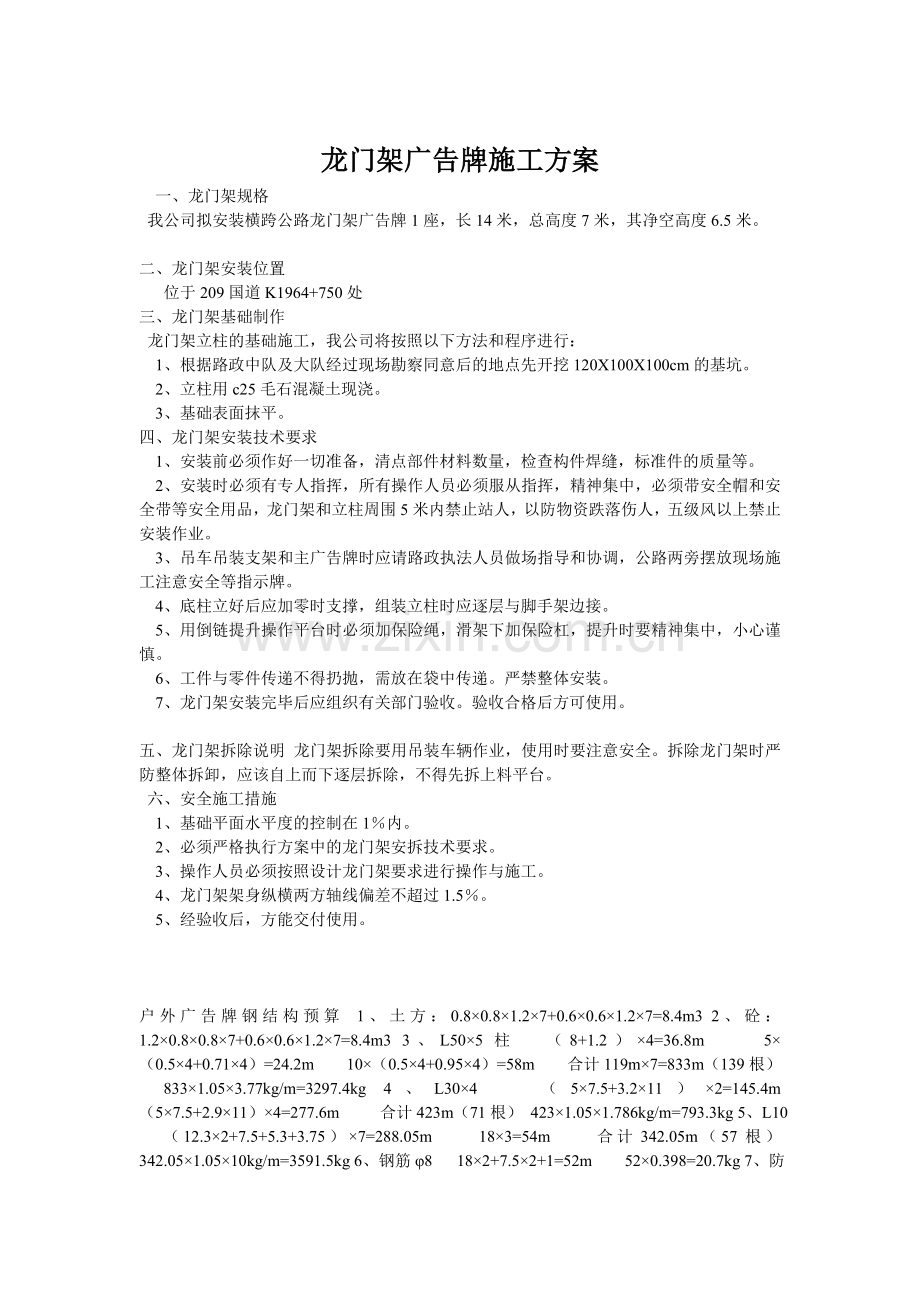

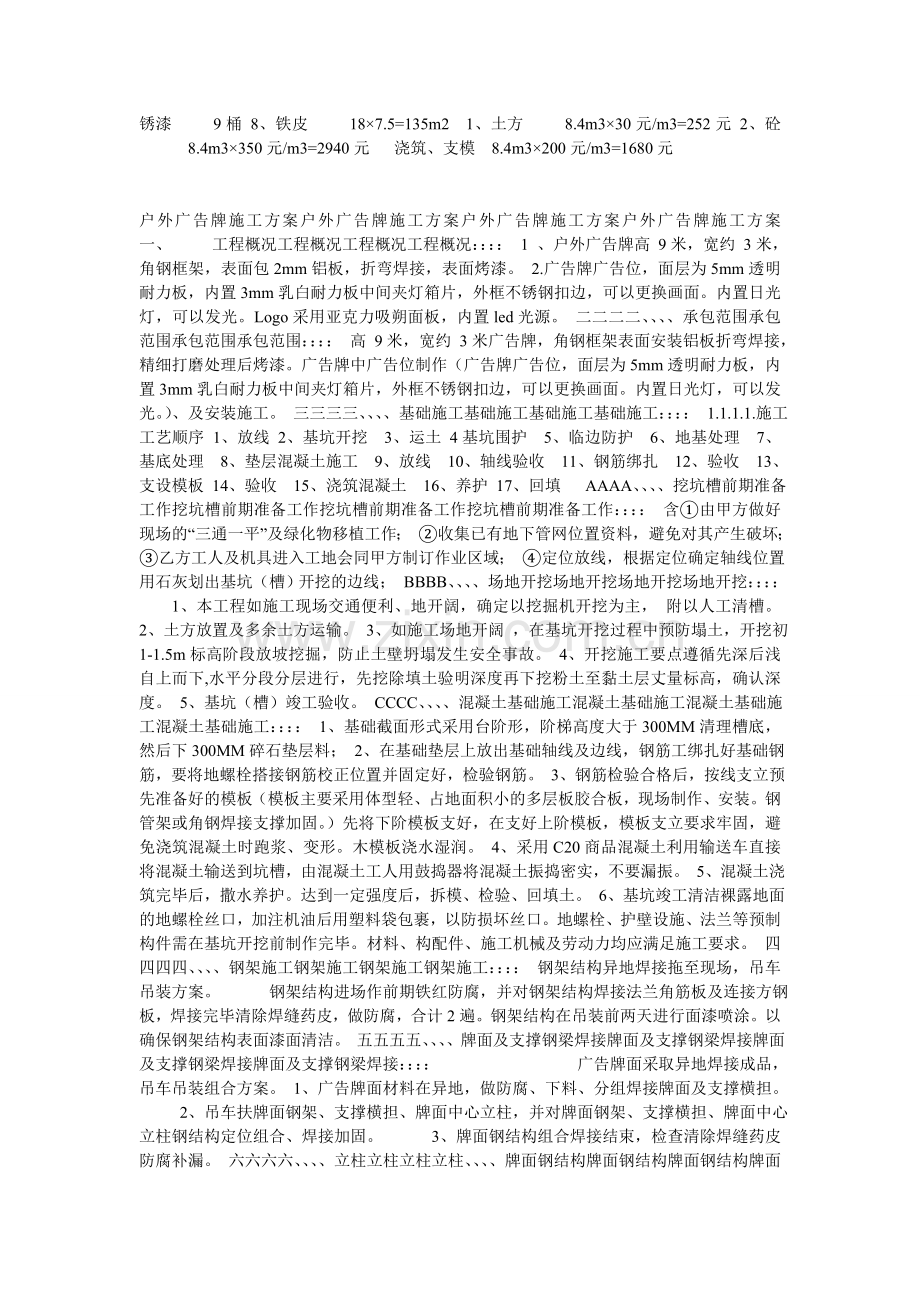

龙门架广告牌施工方案 一、龙门架规格 我公司拟安装横跨公路龙门架广告牌1座，长14米，总高度7米，其净空高度6.5米。 二、 龙门架安装位置 位于209国道K1964+750处 三、 龙门架基础制作 龙门架立柱的基础施工，我公司将按照以下方法和程序进行： 1、根据路政中队及大队经过现场勘察同意后的地点先开挖120X100X100cm的基坑。 2、立柱用c25毛石混凝土现浇。 3、基础表面抹平。 四、 龙门架安装技术要求 1、安装前必须作好一切准备，清点部件材料数量，检查构件焊缝，标准件的质量等。 2、安装时必须有专人指挥，所有操作人员必须服从指挥，精神集中，必须带安全帽和安全带等安全用品，龙门架和立柱周围5米内禁止站人，以防物资跌落伤人，五级风以上禁止安装作业。 3、吊车吊装支架和主广告牌时应请路政执法人员做场指导和协调，公路两旁摆放现场施工注意安全等指示牌。 4、底柱立好后应加零时支撑，组装立柱时应逐层与脚手架边接。 5、用倒链提升操作平台时必须加保险绳，滑架下加保险杠，提升时要精神集中，小心谨慎。 6、工件与零件传递不得扔抛，需放在袋中传递。严禁整体安装。 7、龙门架安装完毕后应组织有关部门验收。验收合格后方可使用。 五、 龙门架拆除说明 龙门架拆除要用吊装车辆作业，使用时要注意安全。拆除龙门架时严防整体拆卸，应该自上而下逐层拆除，不得先拆上料平台。 六、安全施工措施 1、基础平面水平度的控制在1内。 2、必须严格执行方案中的龙门架安拆技术要求。 3、操作人员必须按照设计龙门架要求进行操作与施工。 4、龙门架架身纵横两方轴线偏差不超过1.5。 5、经验收后，方能交付使用。 户外广告牌钢结构预算 1、土方：0.80.81.27+0.60.61.27=8.4m3 2、砼：1.20.80.87+0.60.61.27=8.4m3 3、L505柱 （8+1.2）4=36.8m 5（0.54+0.714）=24.2m 10（0.54+0.954）=58m 合计119m7=833m（139根） 8331.053.77kg/m=3297.4kg 4、L304 （57.5+3.211）2=145.4m （57.5+2.911）4=277.6m 合计423m（71根） 4231.051.786kg/m=793.3kg 5、L10 （12.32+7.5+5.3+3.75）7=288.05m 183=54m 合计342.05m（57根） 342.051.0510kg/m=3591.5kg 6、钢筋8 182+7.52+1=52m 520.398=20.7kg 7、防锈漆 9桶 8、铁皮 187.5=135m2 1、土方 8.4m330元/m3=252元 2、砼 8.4m3350元/m3=2940元 浇筑、支模 8.4m3200元/m3=1680元户外广告牌施工方案户外广告牌施工方案户外广告牌施工方案户外广告牌施工方案 一、 工程概况工程概况工程概况工程概况： 1 、户外广告牌高 9米，宽约 3米，角钢框架，表面包2mm铝板，折弯焊接，表面烤漆。 2.广告牌广告位，面层为5mm透明耐力板，内置3mm乳白耐力板中间夹灯箱片，外框不锈钢扣边，可以更换画面。内置日光灯，可以发光。Logo采用亚克力吸朔面板，内置led光源。 二二二二、承包范围承包范围承包范围承包范围： 高 9米，宽约 3米广告牌，角钢框架表面安装铝板折弯焊接，精细打磨处理后烤漆。广告牌中广告位制作（广告牌广告位，面层为5mm透明耐力板，内置3mm乳白耐力板中间夹灯箱片，外框不锈钢扣边，可以更换画面。内置日光灯，可以发光。）、及安装施工。 三三三三、基础施工基础施工基础施工基础施工： 1.1.1.1.施工工艺顺序 1、放线 2、基坑开挖 3、运土 4基坑围护 5、临边防护 6、地基处理 7、基底处理 8、垫层混凝土施工 9、放线 10、轴线验收 11、钢筋绑扎 12、验收 13、支设模板 14、验收 15、浇筑混凝土 16、养护 17、回填 AAAA、挖坑槽前期准备工作挖坑槽前期准备工作挖坑槽前期准备工作挖坑槽前期准备工作： 含由甲方做好现场的“三通一平”及绿化物移植工作； 收集已有地下管网位置资料，避免对其产生破坏； 乙方工人及机具进入工地会同甲方制订作业区域； 定位放线，根据定位确定轴线位置用石灰划出基坑（槽）开挖的边线； BBBB、场地开挖场地开挖场地开挖场地开挖： 1、本工程如施工现场交通便利、地开阔，确定以挖掘机开挖为主， 附以人工清槽。 2、土方放置及多余土方运输。 3、如施工场地开阔 ，在基坑开挖过程中预防塌土，开挖初 1-1.5m标高阶段放坡挖掘，防止土壁坍塌发生安全事故。 4、开挖施工要点遵循先深后浅自上而下,水平分段分层进行，先挖除填土验明深度再下挖粉土至黏土层丈量标高，确认深度。 5、基坑（槽）竣工验收。 CCCC、混凝土基础施工混凝土基础施工混凝土基础施工混凝土基础施工： 1、基础截面形式采用台阶形，阶梯高度大于300MM清理槽底，然后下300MM碎石垫层料； 2、在基础垫层上放出基础轴线及边线，钢筋工绑扎好基础钢筋，要将地螺栓搭接钢筋校正位置并固定好，检验钢筋。 3、钢筋检验合格后，按线支立预先准备好的模板（模板主要采用体型轻、占地面积小的多层板胶合板，现场制作、安装。钢管架或角钢焊接支撑加固。）先将下阶模板支好，在支好上阶模板，模板支立要求牢固，避免浇筑混凝土时跑浆、变形。木模板浇水湿润。 4、采用C20商品混凝土利用输送车直接将混凝土输送到坑槽，由混凝土工人用鼓捣器将混凝土振捣密实，不要漏振。 5、混凝土浇筑完毕后，撒水养护。达到一定强度后，拆模、检验、回填土。 6、基坑竣工清洁裸露地面的地螺栓丝口，加注机油后用塑料袋包裹，以防损坏丝口。地螺栓、护壁设施、法兰等预制构件需在基坑开挖前制作完毕。材料、构配件、施工机械及劳动力均应满足施工要求。 四四四四、钢架施工钢架施工钢架施工钢架施工： 钢架结构异地焊接拖至现场，吊车吊装方案。 钢架结构进场作前期铁红防腐，并对钢架结构焊接法兰角筋板及连接方钢板，焊接完毕清除焊缝药皮，做防腐，合计2遍。钢架结构在吊装前两天进行面漆喷涂。以确保钢架结构表面漆面清洁。 五五五五、牌面及支撑钢梁焊接牌面及支撑钢梁焊接牌面及支撑钢梁焊接牌面及支撑钢梁焊接： 广告牌面采取异地焊接成品，吊车吊装组合方案。 1、广告牌面材料在异地，做防腐、下料、分组焊接牌面及支撑横担。 2、吊车扶牌面钢架、支撑横担、牌面中心立柱，并对牌面钢架、支撑横担、牌面中心立柱钢结构定位组合、焊接加固。 3、牌面钢结构组合焊接结束，检查清除焊缝药皮防腐补漏。 六六六六、立柱立柱立柱立柱、牌面钢结构牌面钢结构牌面钢结构牌面钢结构、牌面钢结构安装镀锌板全部结束牌面钢结构安装镀锌板全部结束牌面钢结构安装镀锌板全部结束牌面钢结构安装镀锌板全部结束，并经过书面验收并经过书面验收并经过书面验收并经过书面验收。 1.1.1.1.吊装，吊装选用1部25T吊车分两部分进行： 2 2 2 2 吊装安全措施：吊装作业对环境要求较为严格，所以本工程在吊装前应首先关注天气变化及天气预报，在保证天气没有4级（含4级）以上风速，工作场地正常不会使吊车进入作业场地后发生沉陷状态。之后确定吊装时间，制订吊装方案。为预防钢架结构在吊装过程中突发阵风，设计采用25T吊车一部。 七七七七、大架组装分二部分进行吊装大架组装分二部分进行吊装大架组装分二部分进行吊装大架组装分二部分进行吊装，安全措施订为三块一体方案安全措施订为三块一体方案安全措施订为三块一体方案安全措施订为三块一体方案。 二部分分为二部分分为二部分分为二部分分为： 1、钢架结构吊装； 2、牌面钢结构吊装； 三块为三块为三块为三块为： 1、吊车构件及吊车驾驶员； 2、钢架结构吊点及吊点构件； 3、牌面钢结构吊点及吊点构件； 一体为一体为一体为一体为： 吊装一体从吊车吊装构件到钢架结构吊点构件再到牌面钢结构吊点及吊点构件检查，确保安全的情况下开始吊装作业。 吊装作业进行过程中的工作人员注意事项吊装作业进行过程中的工作人员注意事项吊装作业进行过程中的工作人员注意事项吊装作业进行过程中的工作人员注意事项： 1、 进入工地的工作人员必须配戴安全帽； 2、 吊车进入吊装状态吊臂下不准工作人员停留； 3、 钢架结构吊装完毕，操作员未完全紧闭地脚螺栓螺母时，钢架结构不得于吊车脱离； 4、 工作人员在攀登高空，实施高空作业时必须配戴安全帽带同时使用安全绳，以防产生意外。 构构构构件安装安全错施件安装安全错施件安装安全错施件安装安全错施： 1、严格检查吊车吊装构件。 2、严格检查钢结构吊点构件。 3、严格检查牌面钢结构吊点构件，对有问题的吊点构件进行加固确保吊点不留在安全隐患。 构件吊装工作人员安全错施构件吊装工作人员安全错施构件吊装工作人员安全错施构件吊装工作人员安全错施： 钢结构吊装、吊点定在钢架结构顶端及对面钢架结构顶端，使吊车在起吊时钢架结构尽可能处平衡状态，钢架结构吊离地面，操作员应将钢架结构与地基面垂直对位，此时需操作员辅助执行操作，随后使用撬棍顺力对位，对位准确指挥及时落吊，平稳落吊到位，连接点焊接牢固允许吊车撤离 安装工艺注意事项安装工艺注意事项安装工艺注意事项安装工艺注意事项： 1111、钢架结构吊装钢架结构吊装钢架结构吊装钢架结构吊装。钢架结构吊装时应注意落吊对丝准确，确保不咬丝。落吊到位，闭丝、紧丝应均匀进行，确保紧丝到位。再闭紧第二颗丝母。 2222、广告位牌面金属结构吊装广告位牌面金属结构吊装广告位牌面金属结构吊装广告位牌面金属结构吊装。广告位金属面钢结构吊装时应注意吊点牢固，均匀平行上升。上升到一定高度均匀落吊至钢架结构连接，由地面人员配合对准连接点准确落吊。落吊到位由地面人员调整广告牌方位。定点结束由焊接人员登上立柱上端进行焊接作业。焊接牢固撤吊。吊车撤离，焊接工人对焊口加固焊接及美化处理，其他工作人员对作业场地清理。焊接作业、场地清理、结束。由专业工作人员对竣工的广告牌做竣工复查。 三、工期： 乙方开工之日起到竣工期限为 13 天完成 施工保证质量措施施工保证质量措施施工保证质量措施施工保证质量措施：严把材料关，紧抓焊接工艺，重点基础施工。总体实行阶段施工，阶段验收。逐步推进的作业方案。 施工保证安全措施施工保证安全措施施工保证安全措施施工保证安全措施：工作人员专业，安全防护品到位，作业现场设置警示标识，严把用电关。 施工进度计划施工进度计划施工进度计划施工进度计划：工人到达施工现场后制订。 备注备注备注备注：本施工方案在施工过程中遇与本施工方案设计依据不符时，以实际施工方案为准。 第四条 工程质量和检查、验收： 1、制作要求： 符合CECS148：2003，户外广告设施钢结构技术规程和GB 50017的有关规定。 当采用螺栓或焊缝与原房屋结构连接时，应对连接螺栓或焊缝按结构整体抗倾覆进行计算，螺栓或焊缝的计算应力不应大于承载力设计值的75%。 连接部件的布置应与屋顶柱网布置相协调，应能直接承担广告牌结构传来的压力、拔力和剪力。 必须具有防止直接雷、感应雷和雷电波侵入的措施，广告牌结构的接地系统应形成等电位联结 广告牌钢结构必须进行防腐处理。 2、材料要求：暴露在室外环境中广告牌采用的型钢（角钢、钢管 槽钢和扁钢）的最小壁厚不得小于3mm，龙骨采用的主角钢不宜小于80*8，焊接结构的角钢不宜小于56*36*4或404，螺栓连接的角钢不宜小于505。安装灯管的钢管不小于20*20;灯箱面板采用耐力板，内用3mm乳白色耐力板，外部用5mm透明耐力板，光源采用普通T4日光灯管，LOGO部分采用亚克力吸朔，内置LED光源9000330角钢T 3.5 5200 1820010圆钢T 0.25 5000 12504镀锌板600 35 210005灯具 套50 480 24000640镀锌管T 0.46 6200 2852750镀锌管T 0.18 6200 11168线 项1 6000 60009挖土 套48 160 768010混凝土 项48 380 1824011油漆 批1 2000 200012人工费 项600 80 48000城管协调费 项1 40000 4000013杂费 项1 4000 4000A上述合计288338B综合管理费43250.7C税19895.322D工程造价331588.7
