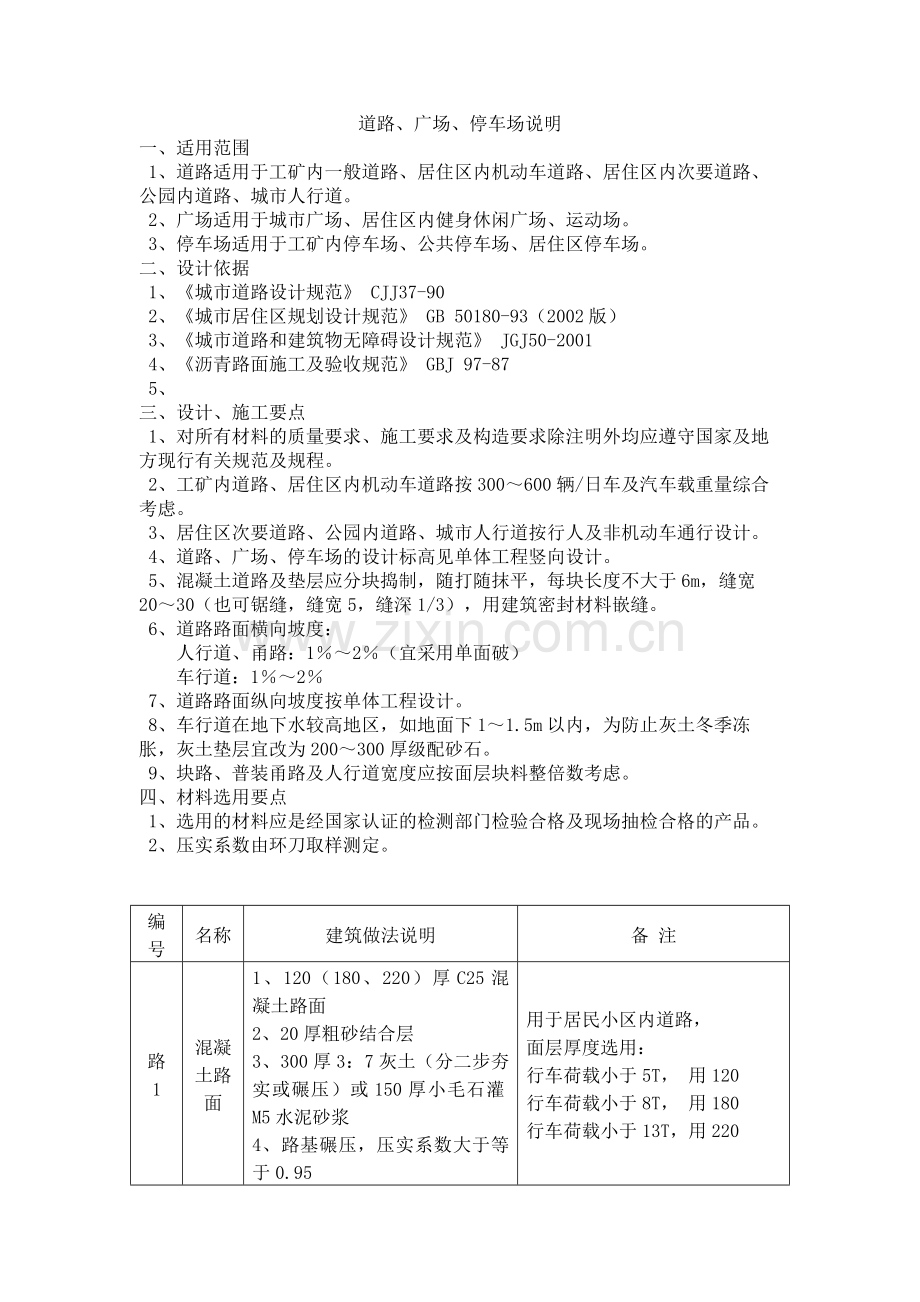

道路、广场、停车场说明
一、适用范围
1、道路适用于工矿内一般道路、居住区内机动车道路、居住区内次要道路、公园内道路、城市人行道。
2、广场适用于城市广场、居住区内健身休闲广场、运动场。
3、停车场适用于工矿内停车场、公共停车场、居住区停车场。
二、设计依据
1、《城市道路设计规范》 CJJ37-90
2、《城市居住区规划设计规范》 GB 50180-93（2002版）
3、《城市道路和建筑物无障碍设计规范》 JGJ50-2001
4、《沥青路面施工及验收规范》 GBJ 97-87
5、
三、设计、施工要点
1、对所有材料的质量要求、施工要求及构造要求除注明外均应遵守国家及地方现行有关规范及规程。
2、工矿内道路、居住区内机动车道路按300～600辆/日车及汽车载重量综合考虑。
3、居住区次要道路、公园内道路、城市人行道按行人及非机动车通行设计。
4、道路、广场、停车场的设计标高见单体工程竖向设计。
5、混凝土道路及垫层应分块捣制，随打随抹平，每块长度不大于6m，缝宽20～30（也可锯缝，缝宽5，缝深1/3），用建筑密封材料嵌缝。
6、道路路面横向坡度：
人行道、甬路：1％～2％（宜采用单面破）
车行道：1％～2％
7、道路路面纵向坡度按单体工程设计。
8、车行道在地下水较高地区，如地面下1～1.5m以内，为防止灰土冬季冻胀，灰土垫层宜改为200～300厚级配砂石。
9、块路、普装甬路及人行道宽度应按面层块料整倍数考虑。
四、材料选用要点
1、选用的材料应是经国家认证的检测部门检验合格及现场抽检合格的产品。
2、压实系数由环刀取样测定。

编号
名称
建筑做法说明
备 注
路 1
混凝土路面
1、120（180、220）厚C25混凝土路面
2、20厚粗砂结合层
3、300厚3：7灰土（分二步夯实或碾压）或150厚小毛石灌M5水泥砂浆
4、路基碾压，压实系数大于等于0.95
用于居民小区内道路，
面层厚度选用：
行车荷载小于5T， 用120
行车荷载小于8T， 用180
行车荷载小于13T，用220

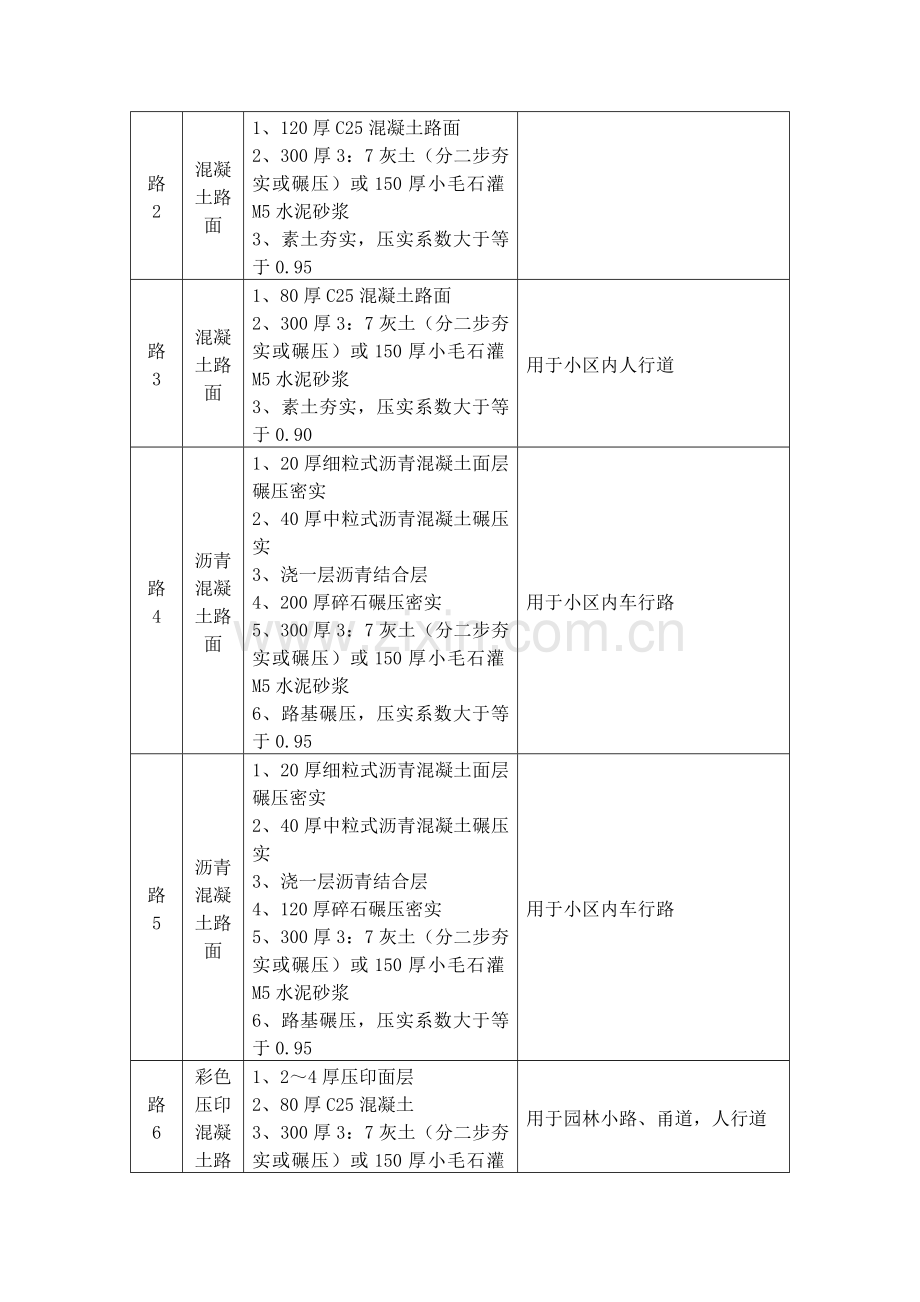

路 2
混凝土路面
1、120厚C25混凝土路面
2、300厚3：7灰土（分二步夯实或碾压）或150厚小毛石灌M5水泥砂浆
3、素土夯实，压实系数大于等于0.95
路 3
混凝土路面
1、80厚C25混凝土路面
2、300厚3：7灰土（分二步夯实或碾压）或150厚小毛石灌M5水泥砂浆
3、素土夯实，压实系数大于等于0.90
用于小区内人行道
路 4
沥青混凝土路面
1、20厚细粒式沥青混凝土面层碾压密实
2、40厚中粒式沥青混凝土碾压实
3、浇一层沥青结合层
4、200厚碎石碾压密实
5、300厚3：7灰土（分二步夯实或碾压）或150厚小毛石灌M5水泥砂浆
6、路基碾压，压实系数大于等于0.95
用于小区内车行路
路 5
沥青混凝土路面
1、20厚细粒式沥青混凝土面层碾压密实
2、40厚中粒式沥青混凝土碾压实
3、浇一层沥青结合层
4、120厚碎石碾压密实
5、300厚3：7灰土（分二步夯实或碾压）或150厚小毛石灌M5水泥砂浆
6、路基碾压，压实系数大于等于0.95
用于小区内车行路
路 6
彩色压印混凝土路面
1、2～4厚压印面层
2、80厚C25混凝土
3、300厚3：7灰土（分二步夯实或碾压）或150厚小毛石灌M5水泥砂浆
4、素土夯实
用于园林小路、甬道，人行道
路 7
彩色压印混凝土路面
1、2～4厚压印面层
2、120厚C25混凝土
3、20厚粗砂垫层
4、300厚3：7灰土（分二步夯实或碾压）或150厚小毛石灌M5水泥砂浆
5、路基碾压，压实系数大于等于0.95
用于5T以下车行道
路 8
彩色压印混凝土路面
1、2～4厚压印面层
2、120厚C25混凝土
3、150厚级配砂石
4、路基碾压，压实系数大于等于0.95
用于5T以下车行道
路 9
彩色压印混凝土路面
1、2～4厚压印面层
2、180厚C25混凝土
3、300厚级配砂石
4、路基碾压，压实系数大于等于0.95
用于8T以下车行道
路10
卵石路面
1、60厚C20细石混凝土嵌砌卵石
2、20厚粗砂垫层铺平
3、300厚3：7灰土（分二步夯实或碾压）或150厚小毛石灌M5水泥砂浆
4、素土夯实
用于庭院内步行路、甬路
路11
碎拼花岗石路面
1、20厚碎拼花岗石，1：2水泥砂浆（或掺色）灌缝
2、30厚1：3干硬性水泥砂浆结合层
3、60厚C15混凝土
4、300厚3：7灰土（分二步夯实或碾压）或150厚小毛石灌M5水泥砂浆
5、素土夯实
用于有装饰要求的庭院步行路，灌缝加色由设计人定
路12
混凝土透水砖路面
1、60厚混凝土透水砖（砖块间填砂接缝小于等于3）
2、30厚砂垫层
3、100厚级配碎石压实
4、素土夯实
用于人行道、甬道，透水砖颜色有红、黄、绿、黑、灰等，也可根据用户需求定制，由专业公司提供
路13
彩色透水混凝土砖路面
1、无色透明罩面
2、30厚6mm粒径彩色强固透水混凝土
3、30厚10mm粒径透水混凝土
4、30厚砂滤层
5、150厚级配碎石压实
6、素土夯实
用于人行道、甬道，颜色由设计人定，并在施工图中注明
路14
彩色透水混凝土砖路面
1、无色透明罩面
2、30厚6mm粒径彩色强固透水混凝土
3、90厚10mm粒径透水混凝土
4、30厚砂滤层
5、150（300）厚级配碎石压实
6、路基碾压，压实系数大于等于0.95
150厚用于2T以下车行道，
300厚用于5T以下车行道
路15
彩色透水混凝土砖路面
1、无色透明罩面
2、30厚6mm粒径彩色强固透水混凝土
3、150（190）厚10mm粒径透水混凝土
4、30厚砂滤层
5、300厚级配碎石压实
6、路基碾压，压实系数大于等于0、95
150厚用于8T以下车行道，
190厚用于13T以下车行道
场 1
混凝土地面
1、220厚C25混凝土路面
2、20厚粗砂结合层
3、450厚3：7灰土（分三步夯实或碾压）或200厚小毛石灌M5水泥砂浆
4、路基碾压，压实系数大于等于0.90
用于厂矿、居住区内停车场
场 2
混凝土重载地砖地面
1、100厚混凝土重载地砖（砖块间填砂接缝小于等于3）
2、30厚砂垫层
3、150厚级配碎石碾压密实
4、300厚3：7灰土（分二步夯实或碾压）或150厚小毛石灌M5水泥砂浆
5、路基碾压，压实系数大于等于0.95
用于重型车行车道、集装箱堆场
场 3
广场砖地面
1、25厚广场砖（1：1水泥细砂浆粘贴）
2、30厚1：3干硬性水泥砂浆结合层
3、220厚C25混凝土垫层
4、300厚3：7灰土（分二步夯实或碾压）或150厚小毛石灌M5水泥砂浆
5、路基碾压，压实系数大于等于0.90
用于停车场、广场；广场转规格、花饰由设计人定，
场地坡度为1～2%
场 4
彩色水泥砖地面
1、50厚250×250彩色水泥方格砖，砂浆灌缝，缝宽不大于10 2、30厚1：3干硬性水泥砂浆结合层
3、60厚C20混凝土
4、300厚3：7灰土（分二步夯实或碾压）或150厚小毛石灌M5水泥砂浆
5、素土夯实，压实系数大于等于0.90
用于小区内人行道、甬道，水泥砖色、规格由设计人定
场 5
剁斧花岗石地面
1、60厚剁斧花岗石，1：2水泥砂浆灌缝，缝宽不小于10
2、50厚1：3干硬性水泥砂浆结合层
3、150厚C20混凝土垫层
4、300厚3：7灰土（分二步夯实或碾压）或150厚小毛石灌M5水泥砂浆
5、路基碾压，压实系数大于等于0、90
剁斧花岗石规格、颜色有设计人定
场 6
混凝土透水砖地面
1、60厚混凝土透水砖（砖块间填砂接缝小于等于3）
2、30厚砂垫层
3、200厚级配碎石碾压密实
4、路基碾压，压实系数大于等于0.90
用于中小型车行道、停车场，透水砖颜色有红、黄、绿、黑、灰等，也可根据用户需求定制，由专业公司提供
场 7
植草地坪地面
1、砖孔填过筛种植土，绿化种植
2、80（100）厚嵌草水泥砖，砖缝填砂接缝小于等于3
3、30厚砂垫层
4、150（200）厚级配碎石压实
5、200厚3：7灰土
6、素土夯实或路基碾压，压实系数大于等于0.90
嵌草水泥砖规格、砖形、孔形、颜色及面层组合图案由设计人定，80厚用于人行道、甬路，100厚用于小区路和小区内停车场
