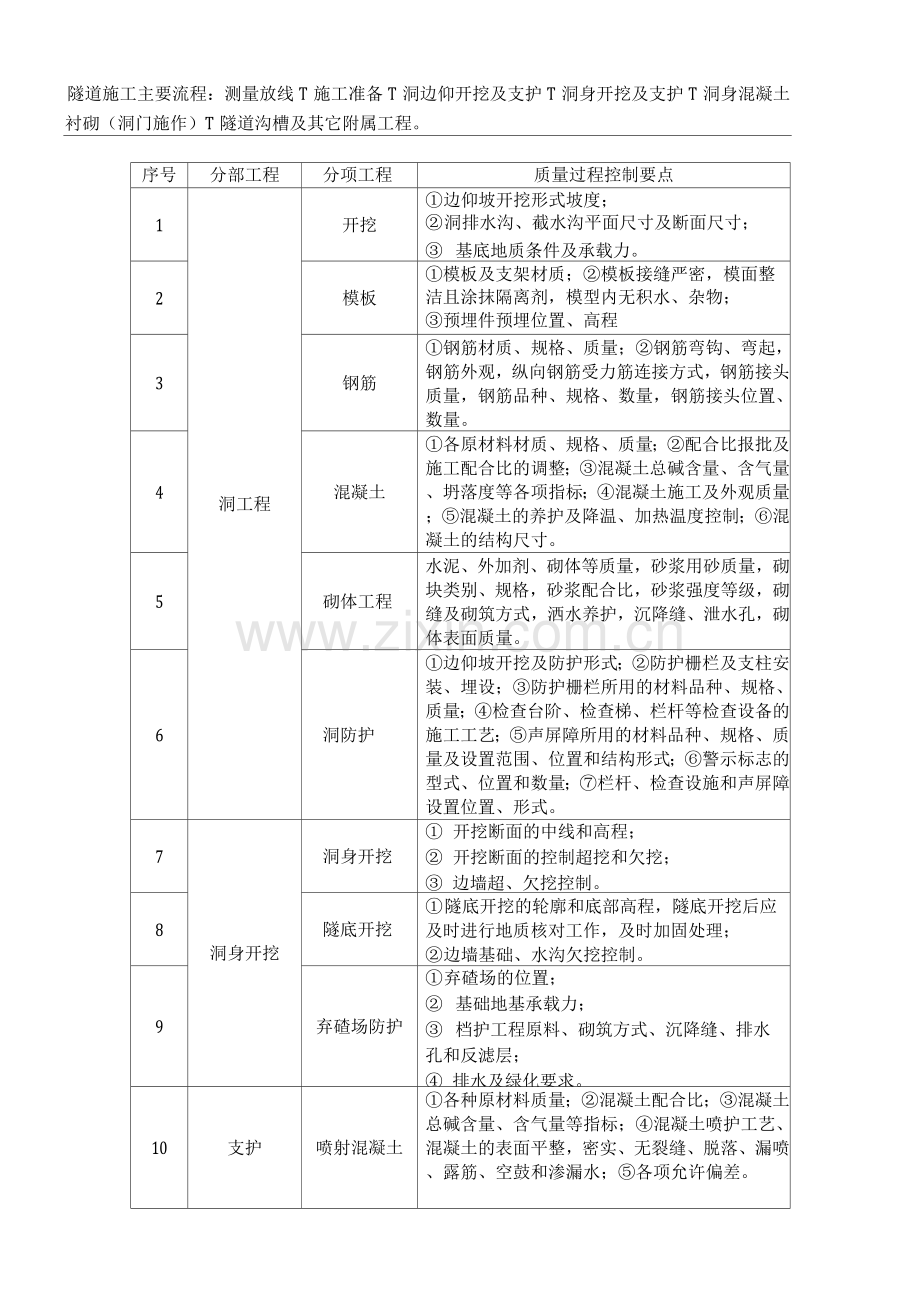

隧道施工主要流程：测量放线T施工准备T洞边仰开挖及支护T洞身开挖及支护T洞身混凝土衬砌（洞门施作）T隧道沟槽及其它附属工程。
序号
分部工程
分项工程
质量过程控制要点
1
洞工程
开挖
① 边仰坡开挖形式坡度；
② 洞排水沟、截水沟平面尺寸及断面尺寸；
③ 基底地质条件及承载力。
2
模板
①模板及支架材质；②模板接缝严密，模面整洁且涂抹隔离剂，模型内无积水、杂物；
③预埋件预埋位置、高程
3
钢筋
①钢筋材质、规格、质量；②钢筋弯钩、弯起，钢筋外观，纵向钢筋受力筋连接方式，钢筋接头质量，钢筋品种、规格、数量，钢筋接头位置、数量。
4
混凝土
①各原材料材质、规格、质量；②配合比报批及施工配合比的调整；③混凝土总碱含量、含气量、坍落度等各项指标；④混凝土施工及外观质量；⑤混凝土的养护及降温、加热温度控制；⑥混凝土的结构尺寸。
5
砌体工程
水泥、外加剂、砌体等质量，砂浆用砂质量，砌块类别、规格，砂浆配合比，砂浆强度等级，砌缝及砌筑方式，洒水养护，沉降缝、泄水孔，砌体表面质量。
6
洞防护
①边仰坡开挖及防护形式；②防护栅栏及支柱安装、埋设；③防护栅栏所用的材料品种、规格、质量；④检查台阶、检查梯、栏杆等检查设备的施工工艺；⑤声屏障所用的材料品种、规格、质量及设置范围、位置和结构形式；⑥警示标志的型式、位置和数量；⑦栏杆、检查设施和声屏障设置位置、形式。
7
洞身开挖
洞身开挖
① 开挖断面的中线和高程；
② 开挖断面的控制超挖和欠挖；
③ 边墙超、欠挖控制。
8
隧底开挖
① 隧底开挖的轮廓和底部高程，隧底开挖后应及时进行地质核对工作，及时加固处理；
② 边墙基础、水沟欠挖控制。
9
弃碴场防护
① 弃碴场的位置；
② 基础地基承载力；
③ 档护工程原料、砌筑方式、沉降缝、排水
孔和反滤层；
④ 排水及绿化要求。
10
支护
喷射混凝土
①各种原材料质量；②混凝土配合比；③混凝土总碱含量、含气量等指标；④混凝土喷护工艺、混凝土的表面平整，密实、无裂缝、脱落、漏喷、露筋、空鼓和渗漏水；⑤各项允许偏差。

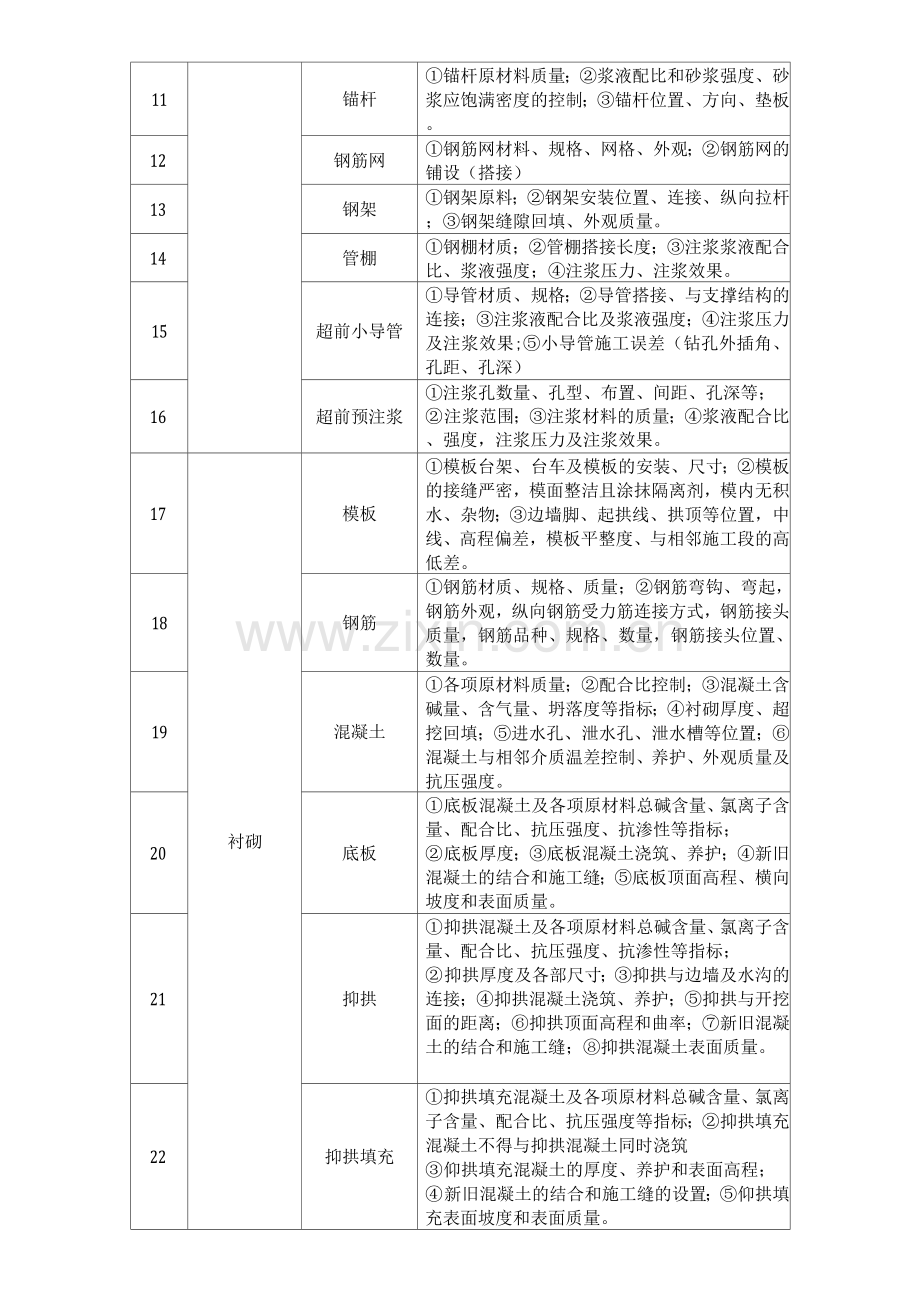

11

锚杆
①锚杆原材料质量；②浆液配比和砂浆强度、砂浆应饱满密度的控制；③锚杆位置、方向、垫板。
12
钢筋网
①钢筋网材料、规格、网格、外观；②钢筋网的铺设（搭接）
13
钢架
①钢架原料；②钢架安装位置、连接、纵向拉杆；③钢架缝隙回填、外观质量。
14
管棚
①钢棚材质；②管棚搭接长度；③注浆浆液配合比、浆液强度；④注浆压力、注浆效果。
15
超前小导管
①导管材质、规格；②导管搭接、与支撑结构的连接；③注浆液配合比及浆液强度；④注浆压力及注浆效果;⑤小导管施工误差（钻孔外插角、孔距、孔深）
16
超前预注浆
① 注浆孔数量、孔型、布置、间距、孔深等；
② 注浆范围；③注浆材料的质量；④浆液配合比、强度，注浆压力及注浆效果。
17
衬砌
模板
①模板台架、台车及模板的安装、尺寸；②模板的接缝严密，模面整洁且涂抹隔离剂，模内无积水、杂物；③边墙脚、起拱线、拱顶等位置，中线、高程偏差，模板平整度、与相邻施工段的高低差。
18
钢筋
①钢筋材质、规格、质量；②钢筋弯钩、弯起，钢筋外观，纵向钢筋受力筋连接方式，钢筋接头质量，钢筋品种、规格、数量，钢筋接头位置、数量。
19
混凝土
①各项原材料质量；②配合比控制；③混凝土含碱量、含气量、坍落度等指标；④衬砌厚度、超挖回填；⑤进水孔、泄水孔、泄水槽等位置；⑥混凝土与相邻介质温差控制、养护、外观质量及抗压强度。
20
底板
① 底板混凝土及各项原材料总碱含量、氯离子含量、配合比、抗压强度、抗渗性等指标；
② 底板厚度；③底板混凝土浇筑、养护；④新旧混凝土的结合和施工缝；⑤底板顶面高程、横向坡度和表面质量。
21
抑拱
① 抑拱混凝土及各项原材料总碱含量、氯离子含量、配合比、抗压强度、抗渗性等指标；
② 抑拱厚度及各部尺寸；③抑拱与边墙及水沟的连接；④抑拱混凝土浇筑、养护；⑤抑拱与开挖面的距离；⑥抑拱顶面高程和曲率；⑦新旧混凝土的结合和施工缝；⑧抑拱混凝土表面质量。
22
抑拱填充
①抑拱填充混凝土及各项原材料总碱含量、氯离子含量、配合比、抗压强度等指标；②抑拱填充混凝土不得与抑拱混凝土同时浇筑
③ 仰拱填充混凝土的厚度、养护和表面高程；
④ 新旧混凝土的结合和施工缝的设置；⑤仰拱填充表面坡度和表面质量。

23

回填注浆
①注浆范围；②注浆材料的质量；③浆液配合比、强度，注浆压力及注浆效果。
24
明洞工程
明洞开挖
①开挖坡面符合设计要求，并及时进行防护和支护；②明洞防排水结构形式；③明洞开挖断面的中线和高程及断面尺寸；④明洞基础地址情况和地基承载力；⑤明洞基础底部无积水、无杂物，基底加固的范围和方法。
25
模板
①明洞衬砌台车、移动台架的断面尺寸；②模板安装稳固牢靠，不漏浆；③拱圈混凝土强度及拱顶回填土符合规定后，方可拆除明洞拱架；④明洞模板安装及预埋件、预留孔洞位置。
26
钢筋
①钢筋材质、规格、质量；②钢筋弯钩、弯起，钢筋外观，纵向钢筋受力筋连接方式，钢筋接头质量，钢筋品种、规格、数量、钢筋接头位置、数量。
27
混凝土
①各项原材料质量；②配合比控制；③混凝土氯离子含量、总含碱量、含气量、坍落度、抗压强度、抗渗性能指标；④衬砌厚度、超挖回填；⑤进水孔、泄水孔、泄水槽的位置、间距和尺寸；⑥混凝土与相邻介质温差控制、养护、外观质量；⑦明洞混凝土结构外形尺寸。
28
卷材防水层
①卷材、胶粘剂的性能指标；②卷材防水层的铺设及其在转角处和变形缝等细部做法；③卷材防水层基层、基面的搭接；④防水层保护层。
29
回填
①明洞墙前的回填；②明洞顶回填高度、坡度、回填材料和粒径、回填土密实度；③明洞墙后排水设施符合要求并与墙前回填同时施工；④拱背回填对称分层夯实，层厚和两侧回填土面的高差。
30
防水和排水
洞防排水
①洞内排水系统与洞外排水系统的连接；②洞边坡排水沟、仰坡坡顶截水沟结构型式和位置；③隧道覆盖层较薄和地层渗透性强的洞顶地表水处理；④浆砌水沟质量；⑤洞排水沟、截水沟的设置范围、高程和砌体尺寸。
31
洞内排水沟
（槽）
①洞内水沟布置、结构形式、沟底高程、纵向坡度；②底板和仰拱填充表面坡度；③进水孔、泄水孔、泄水槽的位置、间距尺寸；④水沟外墙距线路中心线的距离；⑤沟身混凝土的强度和抗渗性能；⑥靠线路侧沟墙钢筋材质、规格、质量和连接方式、接头数量及质量；⑦水沟盖板的规格和强度；⑧水沟断面尺寸和混凝土外观质量。
32
检查井
①检查井的数量、位置和结构形式及井壁厚度；②井盖的规格、强度；③检查井混凝土

的强度和抗渗性及外观质量；④检查井尺寸、井底高程、平面位置。
33
中心水沟
①中心水沟所用材料的质量、构造形式、与边墙水沟的连接形式；②沟身混凝土的强度和抗渗性能；③中心水沟预制节段的内径、壁厚不得小于设计厚度，上部进水孔的位置、间距、数量符合要求；④中心水沟节段拼装形式；⑤反滤层的砂、石粒径和含泥量；⑥中心水沟的纵向坡度、平面位置和高程。
34
施工缝防水
①施工缝所用的止水带、上水条的品种、规格和性能；②止水带、止水条的宽度、厚度和直径，表面不得有开裂等缺陷；③施工缝防水构造形式及施工缝的处理；④止水带、止水条的安装和连接。
35
变形缝防水
①变形缝所用止水条、止水带等材料的品种、规格和性能；②防水嵌缝材料的品种、规格、性能；③变形缝的位置、宽度和构造形式；④变形缝嵌缝材料嵌填、止水带和止水条的连接和安装；⑤变形缝细部构造；⑥用做沉降的变形缝设置沉降观测点；⑦变形缝表面质量。
36
防水板
①防水板、土工复合材料的材质、性能和规格；②防水板必须按设计要求双焊缝牢固焊接，且焊缝质量符合要求；③防水板铺设范围及铺挂方式；④铺设防水板的基层、基层面平整度；⑤防水板的搭接宽度不小于15厘米；⑥防水板搭接缝与施工缝错开距离不小于50厘米。
37
围岩注浆
①注浆材料质量、浆液配合比设计；②注浆防水范围、注浆效果即出水量；③注浆压力、注浆量、进浆速度等注浆参数；④注浆孔数量、布置、间距、孔深及角度；⑤注浆孔和检查孔的封填。
38
盲管
①盲管材质、铺设位置和范围；②盲管接头的连接，纵、环向盲管之间的连接，纵向盲管与排水沟的连接；③盲管的综合排水效果，且应防止混凝土或浆液浸入盲管堵塞水路；④盲管的成型尺寸和坡度。
