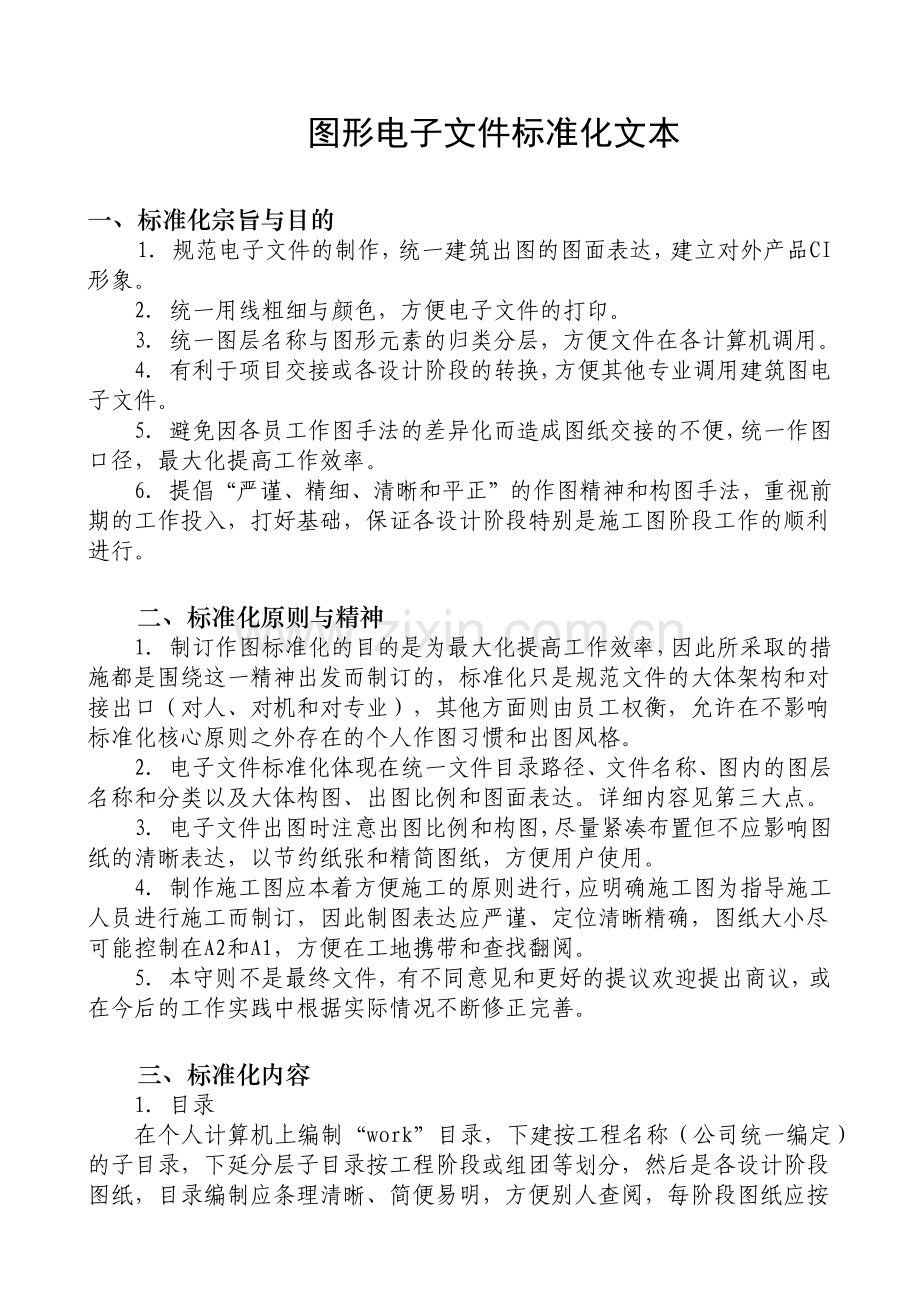

图形电子文件标准化文本

一、标准化宗旨与目的
1. 规范电子文件的制作，统一建筑出图的图面表达，建立对外产品CI形象。
2. 统一用线粗细与颜色，方便电子文件的打印。
3. 统一图层名称与图形元素的归类分层，方便文件在各计算机调用。
4. 有利于项目交接或各设计阶段的转换，方便其他专业调用建筑图电子文件。
5. 避免因各员工作图手法的差异化而造成图纸交接的不便，统一作图口径，最大化提高工作效率。
6. 提倡“严谨、精细、清晰和平正”的作图精神和构图手法，重视前期的工作投入，打好基础，保证各设计阶段特别是施工图阶段工作的顺利进行。

二、标准化原则与精神
1. 制订作图标准化的目的是为最大化提高工作效率，因此所采取的措施都是围绕这一精神出发而制订的，标准化只是规范文件的大体架构和对接出口（对人、对机和对专业），其他方面则由员工权衡，允许在不影响标准化核心原则之外存在的个人作图习惯和出图风格。
2. 电子文件标准化体现在统一文件目录路径、文件名称、图内的图层名称和分类以及大体构图、出图比例和图面表达。详细内容见第三大点。
3. 电子文件出图时注意出图比例和构图，尽量紧凑布置但不应影响图纸的清晰表达，以节约纸张和精简图纸，方便用户使用。
4. 制作施工图应本着方便施工的原则进行，应明确施工图为指导施工人员进行施工而制订，因此制图表达应严谨、定位清晰精确，图纸大小尽可能控制在A2和A1，方便在工地携带和查找翻阅。
5. 本守则不是最终文件，有不同意见和更好的提议欢迎提出商议，或在今后的工作实践中根据实际情况不断修正完善。

三、标准化内容
1. 目录

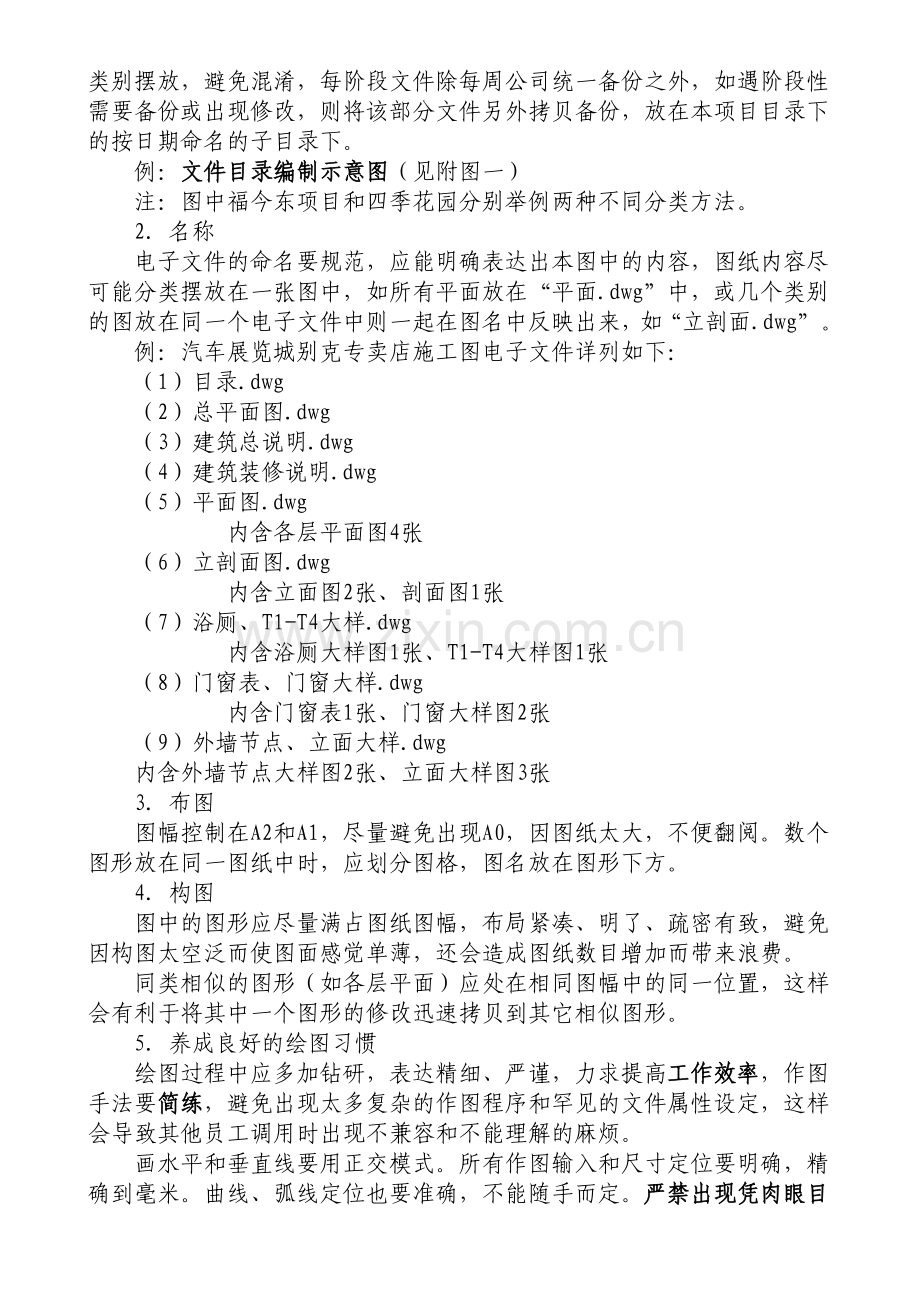

在个人计算机上编制“work”目录，下建按工程名称（公司统一编定）的子目录，下延分层子目录按工程阶段或组团等划分，然后是各设计阶段图纸，目录编制应条理清晰、简便易明，方便别人查阅，每阶段图纸应按类别摆放，避免混淆，每阶段文件除每周公司统一备份之外，如遇阶段性需要备份或出现修改，则将该部分文件另外拷贝备份，放在本项目目录下的按日期命名的子目录下。
例：文件目录编制示意图（见附图一）
注：图中福今东项目和四季花园分别举例两种不同分类方法。
2. 名称
电子文件的命名要规范，应能明确表达出本图中的内容，图纸内容尽可能分类摆放在一张图中，如所有平面放在“平面.dwg”中，或几个类别的图放在同一个电子文件中则一起在图名中反映出来，如“立剖面.dwg”。
例：汽车展览城别克专卖店施工图电子文件详列如下：
（1）目录.dwg
（2）总平面图.dwg
（3）建筑总说明.dwg
（4）建筑装修说明.dwg
（5）平面图.dwg
内含各层平面图4张
（6）立剖面图.dwg
内含立面图2张、剖面图1张
（7）浴厕、T1-T4大样.dwg
内含浴厕大样图1张、T1-T4大样图1张
（8）门窗表、门窗大样.dwg
内含门窗表1张、门窗大样图2张
（9）外墙节点、立面大样.dwg
内含外墙节点大样图2张、立面大样图3张
3. 布图
图幅控制在A2和A1，尽量避免出现A0，因图纸太大，不便翻阅。数个图形放在同一图纸中时，应划分图格，图名放在图形下方。
4. 构图
图中的图形应尽量满占图纸图幅，布局紧凑、明了、疏密有致，避免因构图太空泛而使图面感觉单薄，还会造成图纸数目增加而带来浪费。
同类相似的图形（如各层平面）应处在相同图幅中的同一位置，这样会有利于将其中一个图形的修改迅速拷贝到其它相似图形。
5. 养成良好的绘图习惯
绘图过程中应多加钻研，表达精细、严谨，力求提高工作效率，作图手法要简练，避免出现太多复杂的作图程序和罕见的文件属性设定，这样会导致其他员工调用时出现不兼容和不能理解的麻烦。
画水平和垂直线要用正交模式。所有作图输入和尺寸定位要明确，精确到毫米。曲线、弧线定位也要准确，不能随手而定。严禁出现凭肉眼目测徒手作图，特别是涉及到平面的轴线定位更要严谨。
图形中每条线都应该是唯一的，直线不出现中断、弯曲，相连的线为端点相接、不脱离，两条线之间不重叠、不搭接。可使用天正软件中的消除重线和消重图元的命令加以清除。
每个图形文件完成后，应用Purge命令对文件进行清理，控制文件的大小，节省硬盘空间。
以上各项措施能有效提高工作效率，为往后的各阶段工作特别是施工配合阶段打下坚实的基础，保证各项工作有条不紊地进行。
6. 图纸目录
应对图纸目录给予重视，每次出图均应有详尽清晰的图纸目录，标清图纸名称、图幅大小和发送日期等事项，如有修改图或后发、后补的图纸，均应带有修改后的图纸目录，标明修改图的名称和修改时间。这样甲方和施工队就会对图纸的变动情况一目了然，避免出现错漏。
7. 签名档
每张图纸的签名档应采用外部引用显示，这样当将电子文件交给其它公司时，节省了删除签名档的麻烦，而且一旦忘记删掉，公司徽号和个人签名的电子文件落入外人手中就会非常不利。
8. 比例
各图形的比例应在各设计阶段保持一贯性，这样有利于各设计阶段的延续，因变更比例会造成较大的工作量。
图形的比例关系到图形元素在不同图幅下的显示大小，恰当地设定比例有利于良好的图面表达和便于大家（特别是有老花眼的人）查阅图纸。
以下是各图形的比例范围：
目录、建筑总说明、建筑装修说明、门窗表_________1:100
总平面图_____________________________________________________________1:300-1:500
平面图、立面图、剖面图_______1:100-1:200 (平面图尽量设定为1:100）
浴厕大样、楼梯大样、门窗大样、立面大样__________1:50
外墙节点大样、立面大样_____________________________________1:25
其它细部大样、防水大样、构造大样____________________1:5-1:25
9. 模数
作图过程中注意要采用模数。一般外墙、分户墙、功能分区或防火分区隔墙采用200墙，内墙采用100墙，公共配套电房的墙采用200墙。门垛尽量采用100、200、300等模数。绘制施工图时如该工程采用面砖等砌块外墙材料，则应考虑外墙面的尺寸尽量配合砌块的模数，如现阶段大量采用的49X49面砖，则应将外墙各段尺寸控制成50结尾精度的尺寸。
10. 文字
图形中的文字大小应有序设置。其中有图标和签名档、备注栏、图名、附加的文字说明、图形中的文字标注和细小部分的文字标注等，同一层次的文字应尽量统一样式和大小。图形中大量出现的文字的大小应与该比例下天正默认的标注线上的数字大小相当。其它文字则依不同层次和结合图面表达效果与其形成一定的级差。详见范图。
11.颜色
图形中各元素的颜色应以能分清不同类别和界定线宽（与打印线宽设置相关联）为主，尽量采用1－9的颜色，避免过多的繁杂颜色特别是很难分辨的各种灰色相的颜色，不然在打印设置颜色时会很难查找。绘制立面时，如需用设计中的颜色表达立面材料分类，则应严格分清其所属图层和确定名称，以便于往后各阶段对图纸进行编辑修改。
颜色的设置（括号内为打印线宽）如下：[中括号内为A3打印线宽]
红色、8号、9号________________________最细线（0.1）[0.05]
其它颜色____________________________________细线（0.15） [0.1]
绿色、浅蓝色、蓝色________________细线（0.2）[0.12]
黄色、白色（7）______________________中线（0.3）[0.18]
255号、30号______________________________粗线（0.5）[0.25]
图形颜色的设置涉及到个人作图习惯的问题，允许按个人感觉设置惯用颜色，但须保证其所属图层名称标准统一，这样当该文件在其它计算机打开或插入其已设置好的文件时就会自动将颜色转变。
颜色的设置与图层名称和分类紧密联系，详见该项内容。
12. 图层与分类
控制图层使用的目的在方便文件编辑修改和其它专业套用建筑图纸，还有就是能快速实现各设计阶段图纸的转变。因此要严格规范图层的分类和名称应用，实现不同员工绘制的图纸间的统一对口操作。

图层的名称、分类归纳如下：
名 称
分 类
颜 色
备 注
0
系统默认或个人设定
白色
该层中的图元在制成block再插入其它图层时，其各参数会自动跟随该插入层的参数
Axis
轴号、轴号线、第一行总尺寸、
第二行轴线尺寸、轴线角度标注
绿色
该层为基本标注，涵盖每个设计阶段
Axis_text
轴号文字、标注线文字、数字
白色
与Axis层紧密联系
Dote
轴线
红色
注意轴线的线型和比例显示
Col
剪力墙、柱子、结构剖切线
30号
表示结构部分的边线，用以区分其它粗线
Column
剪力墙、柱子、结构部分的填充
9号
与Col层紧密联系，加强结构部分的显示
Wall
墙线、其它剖切线、突出显示线
255号
与Col层的结构线加以区分
Stair
图中的所有可视线
黄色
包括边线、楼梯、阳台等图形基本可视线
Window
门窗
绿色

Dim
第三行尺寸线
绿色
表示门窗尺寸和外墙尺寸线，初步设计阶段
Dim1
第四行尺寸线、建筑内详细尺寸
绿色
表示建筑内外的详细尺寸，包括砌墙定位尺寸，用于施工报建与施工图部分
Wc
厨厕、开洞符号等细线
9号
用于施工图中表示细线、洗衣机、空调等块
Furn
家具
8号
表示家具和其它在施工图中需要消隐的细线
Hatch
填充部分
8号
用于填充部分和阳台、屋顶、地砖等地细线
Text
文字
白色
（7号）
包括标题和建筑中的文字标注
Defpoints
系统默认设定的层
白色
（7号）
该层内容在打印时不会显示
Pub_dim
箭头、标高、楼梯剖切线等标注
绿色

Pub_text
厨厕、阳台编号
40号
与其它文字区分，用于施工图阶段
Pub_title
图框、图标等布图划分线
浅蓝色

索引号
大样索引符号
浅蓝色
用于施工图部分
Window_text
门窗编号
白色
（7号）
用于施工报建和施工图部分
面积
框出面积范围的pline围合线
浅蓝色
平时消隐，用于统计面积
其它
其它杂项图元
不限

13. 轴线、标注
轴号、轴线与标注线应清晰、整齐，明确定位与尺寸。
轴号大小采用本比例下的默认大小，轴号线应整齐划一，连接轴号一端与轴线端点，并且轴线端点一头与第三行标注线脚端点重合。
在1：100平面图上，各行标注线之间及与轴号间的距离规定如下：
（1）轴号线连接轴号一头的端点与第一行标注线水平线的距离宜为600。
（2）各行标注线的距离为800，最后一行标注线水平线与轴线端点的距离为800。
在其它比例的平面图上，标注线的距离与1：100图成比例收放。
其它图纸特别是大样图中的标注线也应整齐划一，注意表达清晰。
第四行标注线因贴近建筑或在建筑中，位置有限，标注线脚长度可缩短至300或更短。
标注线上的数字大小采用该比例下的系统默认值。
第三和第四行尺寸线上的数字标注因位置所限，经常将部分数字拉出以避免标注重叠，则拉出的数字应整齐成同一行列位置排列。
不宜炸开标注线，这样会影响以后的编辑修改。严禁改动尺寸标注的数字，这样在以后修改或拷贝到其它文件、或者其他员工调用该文件时，因不知就里或本人已忘掉该标注线已改动，而出现标注失误（这种标注线在拉伸时不会跟随改动，所以只适用于中间有剖切线的地方的标注，这种情况下建议将其颜色改成白色以作区分）。注意编辑标注线的参数时，其内容选项内的“<>”即为自动标注数字的符号，可在其前后添加其它文字和数字标注，如标注一段长度为3000的梯级时，将标注内容改为
“300X10=<>”,则图中尺寸标注数字会显示为300X10=3000。
建筑中文字标注应注意样式与大小与摆放位置的整齐、表达清晰。
图形中的文字标注有时会有群组，则建议将该组文字制成block，方便拷贝和移动，以免编辑时会有遗漏。
因施工队施工时主要看平面图，因此平面图的标注要尽量详尽，特别是平面和立面上的各种开洞尺寸应能在图中详尽表达，避免施工时遗漏。
14. 剪力墙、柱子
剪力墙、柱子、构造柱等涉及到结构专业提供的文件，应用Col层的线勾边，在Column层用solid命令填充，这样能方便编辑。因结构专业惯用hatch命令来填充结构件，会造成编辑修改和捕捉定位上的困难，因此需要用该方法重新描画一次。
墙线与剪力墙、柱子、构造柱的边线不应重合，重叠部分加以修剪。
15. 平面详细布置
建筑平面中各项内容的详细布置有利于细化图纸深度，指导设备专业布置线路和安排专业器材。现以住宅为例详列如下：
（1）厨房
厨房要满足放入炉具、洗菜盆，并应有一定的供切菜和摆放的操作空间，尽可能安排冰箱的位置。厨房操作流程宜为冰箱_____洗菜盆_____操作台_____炉具。合理安排烟道井在厨房中的位置，尽量不浪费使用空间，并使烟道井与炉具就近摆放。
要考虑摆放厨具后的剩余空间是否满足人的操作使用要求，参考指标为每人正面为600、侧身300，详细操作尺寸见建筑资料集第一集。以下各项涉及到操作空间要求的同该点。
（2）卫生间
卫生间一般放置浴缸或淋浴、马桶和洗手盆三样，注意流程和操作空间。淋浴空间宜有900X900，浴缸摆放则应预留其一头安装管线的位置，浴缸人头部的一侧不应靠近马桶。洁具的摆放应有利于合理布置管线。
卫生间管井和厨房烟道井一样，要考虑其与结构梁的关系。
卫生间的设计要给予重视，它是现代衡量生活和卫生水平的一个重要指标。
（3）生活阳台
生活阳台一般与厨房相邻并靠近卫生间，因此考虑摆放热水器和洗衣机，有可能再添加一洗手盆。这些设备的摆放不应与安排在生活阳台的管线位置冲突，且管线要不影响厨房或卫生间的开窗宽度和窗扇的开闭。
（4）玄关
尽量起到遮挡室外视线的作用，有一定的回旋空间，并考虑鞋柜的摆放要求。
（5）餐厅
靠近厨房，满足基本使用空间要求，条件允许的情况下考虑安排摆放餐具、酒水和装饰品的柜子。
如单元面积够大，考虑摆放空调机。
（6）客厅
安排放置电视柜和沙发会客区，功能分区要明确，满足通行的基本空间要求。一般会客区不应受到入口处室外视线的干扰。
考虑空调机的位置。考虑到用户的不同家具摆放习惯，有时甲方会要求在客厅的两个家具摆放面都安排一套强弱电线路插座。
（7）卧室、书房
通往这些使用单元的走道要满足规范要求，不宜过于狭长，且要考虑家具搬运的方便。
一般要求有衣柜、桌子和床三项，考虑空调机的摆放，尽量能摆放电视和床头柜。注意房内家具摆放后是否满足通行要求。
14. 制图简便方法和注意事项：
（1）建筑中家具和室内布置用block命令制成块，能方便编辑。
（2）使用hatch命令时，有时会出现系统不能自动搜索到填充边界，这时可以手动点击边界或将填充边界用pline闭合线（该辅助线要及时删除)描一遍，如不奏效，则可将边界拉出到图外空白地带再填充（因自动搜索边界时如计算机显示屏幕上显示大量其它图元，会出现干扰导致系统搜索失败），再将填充内容移回原位。
填充内容不宜炸开，这会对往后的编辑修改带来很大麻烦。
（3）因图面表达效果和便于区分，有时同一图层的线可以设成不同的颜色以方便打印成不同粗细。但在绘图时要注意分辨其与同颜色的不同图层的图元的区别，避免出错。
（4）要将建筑施工图与结构施工图（最好能核对所有专业的图）打印出相同比例的硫酸纸图，蒙在一起详细校对，注意结构图上高差变化、留洞尺寸与位置、梁的宽度走向位置等对建筑空间效果的影响。因施工队习惯施工时只侧重于看结构图，因此要保证结构图的正确。
因装修成本要比土建成本高得多，因此尽量在施工图解决问题，不要留到装修阶段。特别要留意梁与墙的位置配合，和一些天花、角落的旮旯位，用单墙和挑板解决掉，避免用钢丝网批灰等后期手段，因会影响建筑的整体性，容易出现开裂。
水专业的给排水管道的设计对建筑使用和立面效果影响很大，应特别注意对其校对，实在解决不了则考虑遮盖，不然问题始终会在施工配合阶段出现。
（5）图中标注表达注意简练，尽量少重复，注意会“做多错多”。
