轴承型号中经常有很多英文字母，代表的什么意思？

没有最好答案
具体什么字母才好解答,每个品牌都不同样
1) 前置代号
GS——推力圆柱滚子,推力滚针轴承座圈。例:GS81107-推力圆柱滚子轴承81107的座圈。
K——推力滚子以及保持架的组合件里。例:K81170。
K-——切合AFBMA标准系列英制圆锥滚子轴承带滚子以及保持架组件的内圈(内锥体)或外圈(锥环)。例:K-09067——系列为09000的圆锥滚子轴承的内锥体。
L——分离型轴承的单一内圈或外圈。例:LNU207——圆柱滚子轴承NU207的内圈。
L30207——圆锥滚子轴承30207的外圈。
R——除去单一内圈或外圈的分离型轴承。例:RNU207——圆柱滚子轴承NU207带滚子以及保持架组合件的外圈。R30207——圆锥滚子轴承以及保持架组件的内圈。
WS——推力圆柱滚子,推力滚针轴圈。例:WS81107——推力圆柱滚子轴承81107的轴圈。
2.后置代号
如果轴承代号中有数个后置代号,则这些个后置代号按以下顺序分组排列:(1)内部预设,(2)外部预设,(3)保持架,(4)其他特点。(1)(2)(3)组中的后置代号与基本代号之间留出半个汉字距;(2)组中的防尘盖以及密封圈的后置代号则是例外,在后置代号前面置一个连字符“-”;(4)组中的后置代号前面置一斜线。斜线也用来隔离下列两种情况下的两个(4)组后置代号:
a. 第一个后置代号以数字末端以及第二个后置代号以数字开首时。例:6205/P53/223316。
B. 表示压缩以及(/或)移动游隙规模的后置代号后再跟一表示润滑脂类型的后置代号,若省略斜线会引起混淆时。例;6205-2Z/C2L/HT42(=C2L+HT42)。
(1) 内部预设
A,B,C,D,E——当没事了的内部结构有变动时,这些个后置代号及其组合一般构成轴承系列代号的一部门,他们通常只在过渡期使用,过渡期之后即略去不用。然而,当它们表示某种替代结构时,这些个后置代号就会变成永久性的了。通常它们的寄义是某一轴承类型或轴承系列所特有的。例如:
单列角接触球轴承
ACD——接触角为25度。
B——接触角为40度。
CC——接触角为12度。
CD——接触角为15度。
BE——接触角为40度的BE型轴承,钢球加大,以玻璃纤维加强锦纶6.6保持架。
双列角接触球轴承
A——外径小于等于90毫米轴承的标准预设,没有装球缺口,采用玻璃纤维加强锦纶6.6保持架。
E——轴承一侧有装球口,可装较多钢球,因此具有较高的径向及轴向承载能力。
调心滚子轴承
CAC,ECAC,CA,ECA——这些个预设用于大尺寸的轴承,滚子呈对称型。内圈两侧具有固定挡边,活动中挡圈以内圈引导。保持架为整体黄铜或钢制实体架。CAC及ECAC型轴承滚子以及滚道表面经优化加工,有助于滚子引导,并可减少摩擦。ECAC型带有加强滚子,以提高负载能力。
CC,C,EC——这类轴承滚子呈对称型,内圈无挡边。每列滚子带有冲压钢板保持架。活动中的挡圈由内圈引导。EC型轴承采用加强滚子,以提高负载能力。CC型轴承滚子以及滚道表面经优化加工,有助于滚子引导,并可减少摩擦。

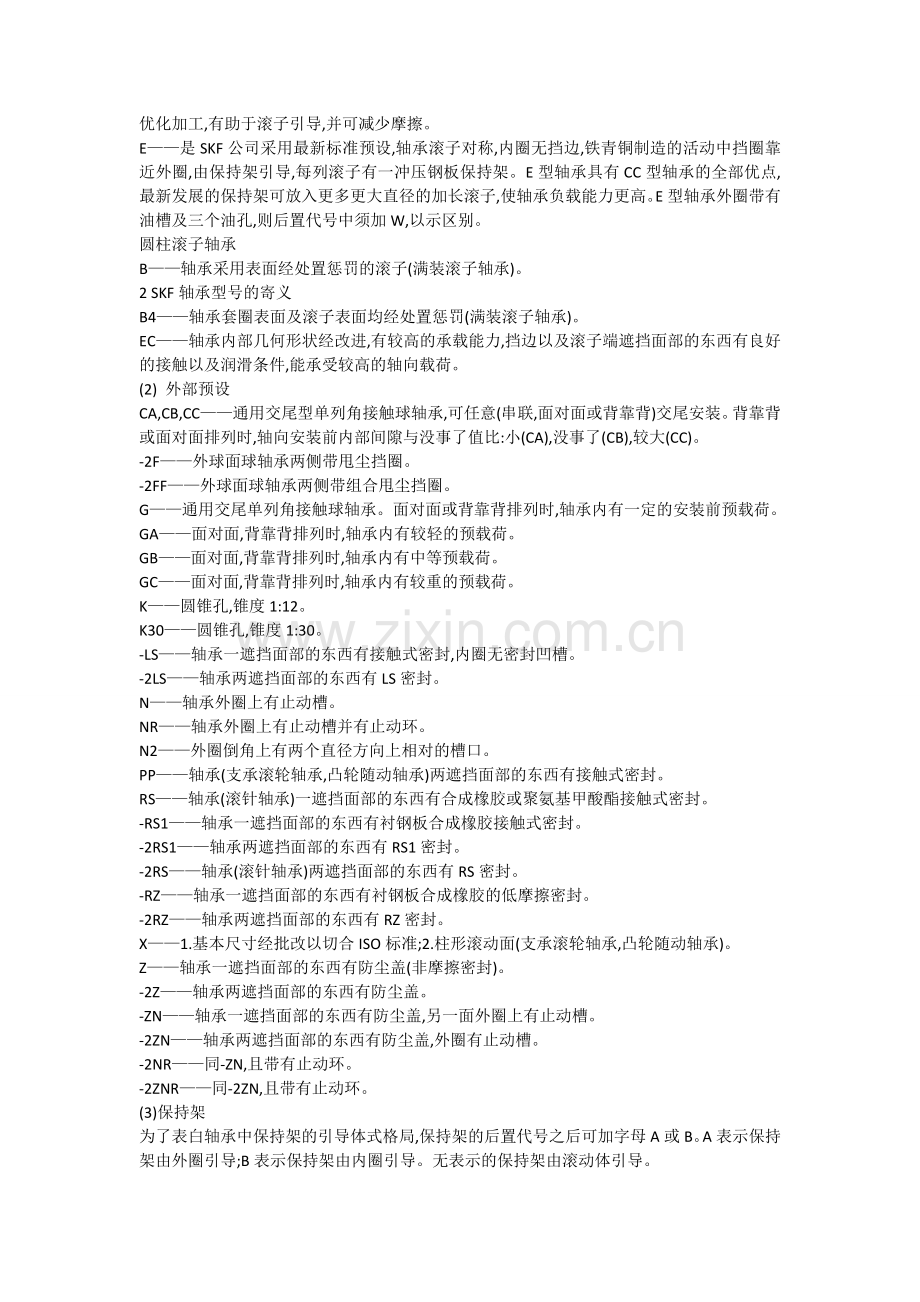

E——是SKF公司采用最新标准预设,轴承滚子对称,内圈无挡边,铁青铜制造的活动中挡圈靠近外圈,由保持架引导,每列滚子有一冲压钢板保持架。E型轴承具有CC型轴承的全部优点,最新发展的保持架可放入更多更大直径的加长滚子,使轴承负载能力更高。E型轴承外圈带有油槽及三个油孔,则后置代号中须加W,以示区别。
圆柱滚子轴承
B——轴承采用表面经处置惩罚的滚子(满装滚子轴承)。
2 SKF轴承型号的寄义
B4——轴承套圈表面及滚子表面均经处置惩罚(满装滚子轴承)。
EC——轴承内部几何形状经改进,有较高的承载能力,挡边以及滚子端遮挡面部的东西有良好的接触以及润滑条件,能承受较高的轴向载荷。
(2) 外部预设
CA,CB,CC——通用交尾型单列角接触球轴承,可任意(串联,面对面或背靠背)交尾安装。背靠背或面对面排列时,轴向安装前内部间隙与没事了值比:小(CA),没事了(CB),较大(CC)。
-2F——外球面球轴承两侧带甩尘挡圈。
-2FF——外球面球轴承两侧带组合甩尘挡圈。
G——通用交尾单列角接触球轴承。面对面或背靠背排列时,轴承内有一定的安装前预载荷。
GA——面对面,背靠背排列时,轴承内有较轻的预载荷。
GB——面对面,背靠背排列时,轴承内有中等预载荷。
GC——面对面,背靠背排列时,轴承内有较重的预载荷。
K——圆锥孔,锥度1:12。
K30——圆锥孔,锥度1:30。
-LS——轴承一遮挡面部的东西有接触式密封,内圈无密封凹槽。
-2LS——轴承两遮挡面部的东西有LS密封。
N——轴承外圈上有止动槽。
NR——轴承外圈上有止动槽并有止动环。
N2——外圈倒角上有两个直径方向上相对的槽口。
PP——轴承(支承滚轮轴承,凸轮随动轴承)两遮挡面部的东西有接触式密封。
RS——轴承(滚针轴承)一遮挡面部的东西有合成橡胶或聚氨基甲酸酯接触式密封。
-RS1——轴承一遮挡面部的东西有衬钢板合成橡胶接触式密封。
-2RS1——轴承两遮挡面部的东西有RS1密封。
-2RS——轴承(滚针轴承)两遮挡面部的东西有RS密封。
-RZ——轴承一遮挡面部的东西有衬钢板合成橡胶的低摩擦密封。
-2RZ——轴承两遮挡面部的东西有RZ密封。
X——1.基本尺寸经批改以切合ISO标准;2.柱形滚动面(支承滚轮轴承,凸轮随动轴承)。
Z——轴承一遮挡面部的东西有防尘盖(非摩擦密封)。
-2Z——轴承两遮挡面部的东西有防尘盖。
-ZN——轴承一遮挡面部的东西有防尘盖,另一面外圈上有止动槽。
-2ZN——轴承两遮挡面部的东西有防尘盖,外圈有止动槽。
-2NR——同-ZN,且带有止动环。
-2ZNR——同-2ZN,且带有止动环。
(3)保持架
为了表白轴承中保持架的引导体式格局,保持架的后置代号之后可加字母A或B。A表示保持架由外圈引导;B表示保持架由内圈引导。无表示的保持架由滚动体引导。
例:MA——黄铜机制保持架,外圈引导。
保持架后置代号之后也可加数字,表示不同的预设或质料。
例;TN9——玻璃纤维加强锦纶6.6模注保持架。
F——钢或特殊生铁制实体保持架。
J——钢板冲压成形保持架。
M——轻合金实体保持架。
MP——黄铜实体保持架。
P——玻璃纤维锦纶6.6模注保持架。
TN——工程塑料模注保持架。
Y——铜板冲压成形保持架。
V——满滚子轴承(无保持架)。
VH——由非分离型滚子组合件构成的满滚子轴承(圆柱滚子轴承)。
(3) 其他特性
1) 公差等级
/CLN——相当于ISO公差等级6X,用于公制圆锥滚子轴承(宽度公差有降低)。
/CL0——相当于ISO0级公差,用于英制圆锥滚子轴承。
/CL3——相当于ISO3级公差,用于英制圆锥滚子轴承。
/CL7A——切合差速器轴承配置标准的圆锥滚子轴承。
/CL7C——切合差速器轴承配置特殊标准的圆锥滚子轴承。
/P4——尺寸及旋转精度切合ISO4级公差(比P5精度)。
/P4A——尺寸精度切合ISO4级公差,旋转精度相当于AFBMA标准ABEC9级。
/P5——尺寸旋转精度切合ISO5级公差(精度高于P6)。
/PA9A——尺寸及旋转精度相当于AFBMA标准ABEC9级。
/PA9B——尺寸精度相当于AFBMA标准ABEC9级,旋转精度比PA9A高。
/SP——尺寸精度约为P5,旋转精度约为P4。
/UP——尺寸精度约为P4,旋转精度高于P4。
2) 轴承游隙
/C1——游隙切合标准规定的1组,游隙小于2组。
/C2——游隙切合标准规定的2组,游隙小于0组。
/C0——游隙切合标准规定的0组,代号中省略,不表示。
3 SKF轴承型号的寄义
/C3——游隙切合标准规定的3组,游隙大于0组。
/C4——游隙切合标准规定的4组,游隙大于3组。
/C5——游隙切合标准规定的5组,游隙大于4组。
当游隙代号与轴承公差级代号P4,P5或P6联应时,游隙代号C可省去。
例:P6+C2=P62
3) 特殊技术要求。
/Q——最好内部几何结构以及表面粗糙度(用于圆锥滚子轴承)。
/Q66——振荡水准小于普通级标准,振荡峰值小于普通级标准。
/QE5——切合电机用特别标准,尺寸及旋转精度达P6.极低噪音。
/QE6——切合电机用标准,低噪音。
4) 轴承配置。
/DB——两个可交尾单列深沟球轴承,单列角接触球轴承或单列圆锥滚子轴承以背靠背体式格局成对安装。DB之后的数字表示轴向游隙大小或安装时的预载荷大小。
A——轻预载荷(角接触球轴承)。
B——预载荷比A大(角接触球轴承)。
C——预载荷比B 大(角接触球轴承)。
CA——内部游隙较小(深沟或角接触球轴承)。
CB——内部游隙较CA大(深沟或角接触球轴承)。
CC——内部游隙较CB大(深沟球轴承)。
CG——“零”游隙(圆锥滚子轴承)。
C…——特殊轴向内部游隙CC后面的数字表示轴向游隙大小。
GA——较轻预载荷(深沟球轴承)。
GB——预载荷大于CA(深沟球轴承)。
G…——特殊预载荷(G后面的数字表示预载荷的大小)。
例:6208/DBGA——表示两个背靠背安装的具有轻度载荷6208型深沟球轴承。
/DF——两个面对面体式格局排列的交尾单列深沟球轴承,单列角接触球轴承或单列圆锥滚子轴承。DF后面可跟与DB之后相同的字母。
/DT——两个串联体式格局排列的交尾深沟球轴承,单列角接触球轴承或单列圆锥滚子轴承。
5) 热处置惩罚。轴承内外圈尺寸经不变处置惩罚,可在下列温度运行:
/S0——高达150摄氏度。
/S1——高达200摄氏度。
/S2——高达250摄氏度。
/S3——高达300摄氏度。
/S4——高达350摄氏度。
6) 润滑剂的补充。
/W——不能补充润滑油(无润滑油槽及油孔)。
/W20——轴承外圈有三个润滑油孔。
/W33——轴承外圈有润滑油槽及三个油孔。
/W33X——轴承外圈有润滑油槽及6个油孔。
7)
润滑剂。用来识别轴承所填润滑脂类型的后置代号由一个字母组与两个数字组成,字母表示温度规模,其后两个数字表示实际使用的润滑脂,常见字母组如下:
/HT——高温油脂(-20摄氏度~+130摄氏度)。
/LHT——低/高温油脂(-40摄氏度~+140摄氏度)。
/LT——低温油脂(-50摄氏度~+80摄氏度)。
/MT——中温油脂(-30摄氏度~110摄氏度)。
MT后置代号表示特定轴承使用非标准油脂。轴承内润滑脂用量与标准填充量(轴承内部自由空间的25%~30%)不同时,由一个附加字母识别:
A:润滑脂用量少于标准用量。
B:润滑脂用量大于标准用量。
C:润滑脂用量大于B。
例:6210-2Z/HT51B——表示带有两个防尘盖的6210型深沟球轴承,脂用量比他后置代号表达的标准填充量多,可用于高温。
8) 其他特性。字母V以及另一个字母(如VA)与三个数字组合,用来识别无法用现有其他后置代号表达的标准预设的变型。如:
/VA201——窑车轴承。
/VA301——牵引电机用圆柱滚子轴承。
