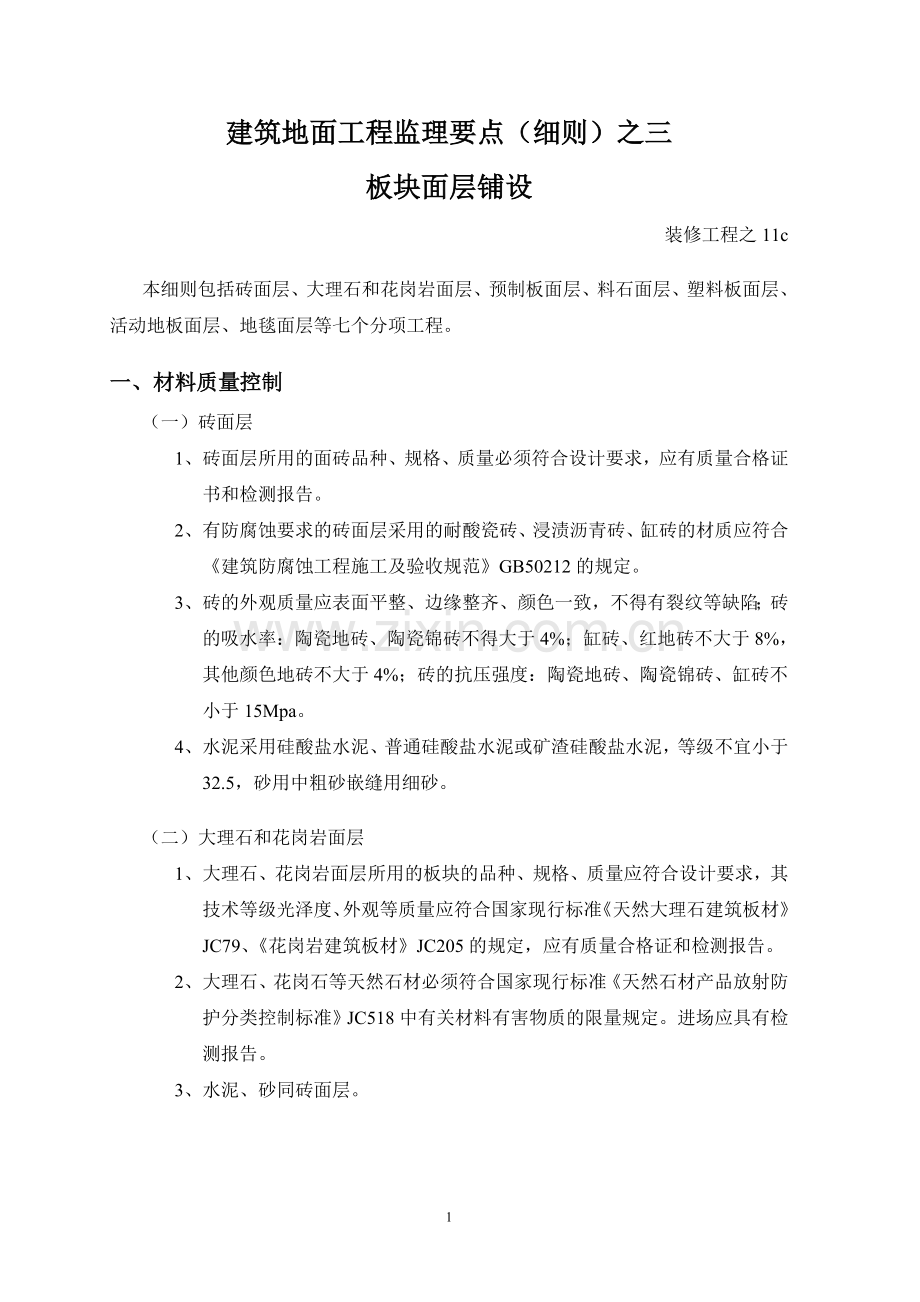

板块面层铺设.doc

建筑地面工程监理要点（细则）之三
板块面层铺设
装修工程之11c
本细则包括砖面层、大理石和花岗岩面层、预制板面层、料石面层、塑料板面层、活动地板面层、地毯面层等七个分项工程。
一、材料质量控制
（一） 砖面层
1、 砖面层所用的面砖品种、规格、质量必须符合设计要求，应有质量合格证
书和检测报告。
2、 有防腐蚀要求的砖面层采用的耐酸瓷砖、浸渍沥青砖、缸砖的材质应符合《建筑防腐蚀工程施工及验收规范》GB50212的规定。
3、 砖的外观质量应表面平整、边缘整齐、颜色一致，不得有裂纹等缺陷；砖的吸水率：陶瓷地砖、陶瓷锦砖不得大于4%；缸砖、红地砖不大于8%，其他颜色地砖不大于4%；砖的抗压强度：陶瓷地砖、陶瓷锦砖、缸砖不小于15Mpa。
4、 水泥采用硅酸盐水泥、普通硅酸盐水泥或矿渣硅酸盐水泥，等级不宜小于32.5，砂用中粗砂嵌缝用细砂。
（二） 大理石和花岗岩面层
1、 大理石、花岗岩面层所用的板块的品种、规格、质量应符合设计要求，其技术等级光泽度、外观等质量应符合国家现行标准《天然大理石建筑板材》JC79、《花岗岩建筑板材》JC205的规定，应有质量合格证和检测报告。
2、 大理石、花岗石等天然石材必须符合国家现行标准《天然石材产品放射防护分类控制标准》JC518中有关材料有害物质的限量规定。进场应具有检测报告。
3、 水泥、砂同砖面层。

（三） 预制板块面层
1、 预制板块的品种、规格、质量应符合设计要求和国家现行行业产品技术标准的有关规定。
2、 水泥、砂同砖面层。
（四） 料石面层
1、 条石和块石面层所用的石材的品种、规格、技术等级、厚度应符合设计要求。条石强度等级应大于MU60，块石强度等级应大于MU30。应有质量合格证书和材质检测报告。
2、 条石的质量应均匀，形状为矩形六面体，厚度为80~120mm，块石形状为直棱柱体，顶面粗琢平整，底面面积不宜小于顶面面积的60%，厚度为100~150mm。
3、 不导电的料石面层的石料采用辉绿岩石加工制成，（填缝材料亦同），耐高温的料石面层的石料，应按设计要求选用。
4、 水泥、砂同砖面层。
（五） 塑料板面层
1、 塑料板面层所用的塑料板块和卷材的品种、规格、颜色、等级应符合设计要求和国家现行标准的规定。应有质量合格证书和性能检测报告。
2、 塑料板面层用胶粘剂应符合国家现行标准《民用建筑工程室内环境污染控制规范》GB50325的规定。其产品应按基层材料和面层材料使用的相容性要求，通过试验确定。
3、 胶粘剂出厂生产日期超过三个月，应进行复检，合格后才准使用。
（六） 活动地板面层
1、 活动地板面层材质必须符合设计要求，且应具有耐磨、防潮、阻燃、耐污染、耐老化和导静电等特点，应有质量合格证书和性能检测报告。
2、 活动地板面层，采用的活动地板板块应平整、坚实，面层承载力不得小于7.5MPa，其系统电阻：A级板为1×105~1×108Ω；B级板为1×105~1×1010Ω。

（七） 地毯面层
1、地毯的品种、规格、颜色、花色、胶料和铺料及其材质必须符合设计要求。
二、板块面层施工质量控制
（一）板块面层施工一般规定：
1、 铺设板块面层时，其水泥类基层的抗压强度不得小于1.2Mpa。
2、 铺设板块面层的结合层和板块间的填缝采用的水泥砂浆应符合下列规定：
（1） 配制水泥砂浆应采用硅酸盐水泥、普遍硅酸盐水泥或矿渣硅酸盐水泥，其水泥强度等级不宜小于32.5。
（2） 配制水泥砂浆的砂应符合国家现行行业标准《普通砼用砂质量标准及检验方法》JGJ52的规定。
（3） 配制水泥砂浆的体积比（或强度等级）应符合设计要求。
3、 结合层和板块面层填缝的沥青胶结材料应符合国家现行有关产品标准和设计要求。
4、 板块的铺砌应符合设计要求，当设计无要求时，宜避免出现板块小于1/4边长的边角料。
5、 结合层和填缝用水泥砂浆的板块面层铺设后，表面应覆盖、湿润，其养护时间不应少于7d。
6、 板块类踢脚线施工时，不得采用石灰砂浆打底。
7、 基层应清除干净，用水冲洗、晾干。
（二）砖面层施工质量控制
1、 弹好地面水平标高线。在墙四周做好灰饼，每隔1.5m冲好标筋。（表面低
一块所铺砖厚）。
2、 铺浆前基层浇水湿润，，刷一道水泥素浆，随刷随铺1：3干硬性水泥砂浆（体积比），根据标筋标高拍实括平，其厚度控制在10~15mm。
3、 在水泥砂浆结合层上铺贴缸砖、陶瓷锦砖和水泥花砖面层时，在铺贴前，应对砖的规格尺寸、外观质量、色泽等进行预选，并应浸水湿润后晾干待用。铺贴时，面砖应紧密、坚实、砂浆饱满、缝隙一致。当面砖缝宽度设计无要求紧密铺贴缝隙宽度不宜大于1mm，虚缝铺贴缝隙宽度宜为5~10mm。
4、 地砖铺贴完后应24h内进行擦缝、勾缝和压缝。缝的深度宜为砖厚的1/3，擦缝和勾缝应采用同品种、同标号、同颜色的水泥，并做好养护和保护。
5、 在水泥砂浆结合层上铺贴陶瓷锦砖时，结合层和陶瓷锦砖应分段同时铺贴，在铺贴前，砖底应洁净，并刷水泥浆，其厚度宜2~2.5mm，并应随刷随铺贴，用抹子拍实，应紧密贴合。每联陶瓷锦砖之间与结合层之间以及在墙角、镶边和靠墙处，应紧密贴合，在靠墙处不得采用砂浆填补。
6、 在沥青胶结料结合层上铺贴缸砖面层时，缸砖应干净，铺贴时应在摊铺热沥青胶结料上进行，并应在胶结料凝结前完成。
7、 砖面层铺完后，面层应坚实、平整、洁净、线路顺直，不应有空鼓、松动、脱落和裂缝、缺棱掉角、污染等缺陷。其表面平整度、缝格平直、接缝高低差、踢脚线上口平直度、板块间隙宽度的偏差应控制在本细则质量要求（验收）（一）砖面层的允许偏差以内。
8、 砖面层地坪地漏和供排除液体用的带有坡度的面层坡度应满足排除液体要求，不倒泛水，无渗漏。
9、 砖面层踢脚线铺设应接缝平整，结合基本牢固，出墙厚度适宜（允许出墙厚度±15mm）。
10、楼梯踏步和台阶的铺设，缝隙宽度应基本一致，相邻两步高差不超过
10mm防滑条顺直。
（三）大理石和花岗石面层施工质量控制
1、 在四周墙面上弹出地面面层标高线和结合层线，当结合层为水泥砂（1：4~1；6体积比）时，其厚度应为20~30mm，当结合层为水泥砂浆时，其厚度应为10~15mm。
2、 在铺设前，应根据石材的颜色、花纹、图案、纹理等按设计要求，试拼编号。对有裂缝、掉角、翘曲和表面有缺陷的板材应预剔除，品种不同的板材不得混杂使用。铺设前板材应浸湿、凉干。
3、 铺贴板面层时，结合层与板块应分段同时铺贴，且宜采用水泥砂浆或干铺水泥洒水作粘结，铺贴的板块应平整、线路顺直、镶嵌正确，板材间、板材与结合层以及在墙角处均应紧密砌合，不得有空隙。
4、 大理石、花岗石面层缝隙当设计无要求时，不应大于1mm。铺贴完次日，用素水泥浆灌缝2/3高度，再用同色水泥擦缝，并用干锯末覆盖保护2~3d。待结合层的水泥砂浆强度达到1.2MPa后，方可打蜡、行走。
5、 大理石和花岗石面层与基层的结合必须牢固，无空鼓。
6、 大理石和花岗石面层的表面质量要求，坡度质量要求，踢脚线铺设以及楼梯踏步和台阶的铺贴质量要求同砖面层。
7、 大理石和花岗石面层表面平整度、缝格平直、接缝高低差、踢脚线上口平直度，板块间隙宽度偏差应控制在本细则四质量要求（验收）（二）大理石和花岗石面层允许偏差值以内。
（四）预制板块面层施工质量控制
1、预制板块面层采用水泥砼板块、水磨石板块应在结合层上铺设。
2、水泥砼板块面层的缝隙，应采用水泥浆（或砂浆）填缝，彩色砼板块和水
磨石板块应用同色水泥浆（或砂浆）擦缝。板缝宽度设计无要求时，应不大于2mm。
3、其他控制要点基本上同大理石、花岗石的施工。
4、水泥砼板块和水磨石板块面层的偏差应控制在本细则四质量要求（验收）
（三）预制板面层允许偏差差值以内。
（五）料石面层施工质量控制
1、 料石面层采用天然条石和块面在结合层上铺设。
2、 块石面层结合层铺设厚度：砂垫层不应小于60m，基土层应为均匀密实的基土或夯实的基土。
3、 条石应组砌合理，无十字缝，铺砌方向和坡度符合设计要求；块石缝隙应相互错开，通缝不超过两块石料，面层与基层结合牢固、无松动。
4、 条石面层和块石面层的施工偏差应控制在本细则四质量要求（验收）（四）料石面层的允许偏差值以内。
（六）塑料板面层施工质量控制
1、 塑料板面层应采用板块材、塑料板焊接、塑料卷材以胶粘剂在水泥类基层上铺设。
2、 水泥类基层表面应平整、坚硬、干燥、密实、洁净、无油脂及其他杂质，不得有麻面、起砂、裂缝等缺陷。水泥类材料的抗压强度不得小于12MPa，基层含水率不大于9%，表面平整度不大于2mm，阴阳角方正，地面与墙、柱面成直角且顺直。
3、 塑料板面层表面应平整、光洁、无缝纹、四边应顺直，不得翘边和鼓泡。色泽应一致，接缝应严密，脱胶处面积不得大于20cm2且相隔的间距不得小于500mm。与管道接合处应严密、牢固、平整。
4、 焊缝应平整、光洁、无焦化变色、斑点、焊瘤和起鳞等缺陷。
5、 表面平整度、缝格平直、接缝高低差、踢脚线上口平直的偏差应控制在本细则四质量要求（验收）（五）塑料板面层允许偏差值以内。
（七）活动地板面层施工质量控制
1、 活动地板所有的支座柱和横梁应构造框架一体，并与基层（应为水泥类面层）连接牢固，支架抄平后高度应符合设计要求。
2、 活动地板面层的金属支架应支承在现浇水泥砼基层（或面层）上，基层表面应平整、光洁、不起灰。
3、 在铺设活动地板面板前，须在横梁上设置缓冲胶条，可用乳胶液与横梁结合。在铺设面板时，应调正横梁的水平度保证四角接触处平整、严密， 不得采用加垫的方法。
4、 当活动地板不符合模数时，其不足部分在现场根据实际尺寸将板块切割后镶补，并配装相应的可调支撑和横梁。切割边不经处理不得镶补安装，并不得有局部膨胀变形情况。
5、 活动地板在门口处或预留洞口处应符合设置构造要求，四周侧边应用耐磨硬质板材封闭或用镀锌钢板包裹，胶条封边应符合耐磨要求。
6、 活动地板面层的安装偏差应控制在本细则上质量要求（验收）（五）一般项目第4条活动地板面层允许偏差值以内。
（八） 地毯面层施工质量控制
1、 地毯面层采用方块、卷材地毯在水泥类面层（或基层）上铺设。
2、 水泥类面层（或基层）表面应坚硬、平整、光洁、干燥、无凹坑、麻面、裂缝并应清除油污，钉头和其他突出物。
3、 海绵衬垫应满铺平整，地毯拼缝处不露底衬。
4、 固定式地毯铺设应符合下列规定：
（1） 固定地毯用的金属卡条（倒刺板））、金属压条、专用双面胶带等必须符合设计要求；
（2） 铺设的地毯张拉应适宜，四周卡条固定牢；门口处应用金属压条等固定。
（3） 地毯周边应塞入卡条和踢脚线之间的缝中；
（4） 粘贴地毯应用胶粘剂与基层粘贴牢固。
5、 活动式地毯铺设应符合下列规定：
（1） 地毯拼成整块后直接铺在洁净的地面上，地毯周边应塞入踢脚线下；
（2） 与不同类型的建筑地面连接处，应按设计要求收口。
（3） 小方块地毯铺设，块与块之间应挤紧服贴。
6、 楼梯地毯铺设，每梯段顶级地毯应用压条固定于平台上，每级阴角处应用卡条固定牢。
三、板块面层的施工质量检验
1、 各类面层的分项工程的施工质量验收应按每一层次或每层施工段（或变形缝）
作为检验批，高层建筑的标准层可按每三层（不足三层按三层计）作为检验批。
2、 每检验批应以各类面层所划分的分项工程按自然间（或标准间）检验，抽查数量应随机检验不应少于3间，不足3间，应全数，其中走廊（过道），应以10延米为1间，工业厂房（按单跨计）、礼堂、门厅应以两个轴线为1间计算。
3、 有防水要求的地面分项工程施工质量每检验批抽查数量应按其房间总数随机检验不应少于4间，不足4间，应全数检查。
4、 质量检验的主控项目，必须达到验收规范规定的质量标准，（见四质量要求（验收））认定为合格，一般项目80%以上的检查点（处）符合验收规范规定的质理要求，其他检查点（处）不得有影响使用，并不得大于允许偏差的50%为合格。
5、 有防水要求的建筑地面的基层和面层，应采用泼不或蓄水方法检查，蓄水时间不得少于24h。

四、质量要求（验收）
（一）砖面层
主控项目
1、 面层所用的板块的品种、质量必须符合设计要求。（观察，检查材质合格证书；检测报告）
2、 面层与下一层的结合（粘结）应牢固，无空鼓。（用小锤轻击检查）
注：凡单块砖边角有局部空鼓，且每自然间（标准间）不超过总数的5%可不计。
一般项目
1、 砖面层的表面应洁净、图案清晰、色泽一致，接缝平整，深浅一致，周边顺直。板块无裂纹、掉角和缺楞等缺陷。（观察）
2、 面层邻接处的镶边用料及尺寸应符合设计要求，边角整齐、光滑。（观察，用钢尺检查）
3、 踢脚线表面应洁净，高度一致、结合牢固，出墙厚度一致。（观察，用小锤轻击，钢尺检查）
4、 楼梯踏步和台阶板块的缝隙宽度应一致，齿角整齐，楼层梯段相邻踏步高度差不应大于10mm，防滑条顺直。（观察，用钢尺检查）
5、 面层表面的坡度应符合设计要求，不倒泛水、无积水，与地漏管道结合处应严密牢固，无渗漏。（观察，泼水或坡度尺检查，蓄水检查）
项次
项目
陶瓷锦砖面层高级水磨面板陶瓷地砖面层
缸砖面层
水泥花砖面层
检验方法
1
表面平整度
2
1
3
用2m靠尺和楔形塞尺
2
缝格平直
3
3
3
拉5m线和用钢尺检查
3
接缝高低差
0.5
1.5
0.5
拉5m线和用钢尺
4
踢脚线上口平直
3
4
-
拉5m线和用钢尺
5
板块间隙宽度
2
2
2
用钢尺检查
6、 砖面层的允许偏差应符合下表的规定：

（二）大理石面层和花岗石面层
主控项目
1、 大理石、花岗石面层所用板块的品种、质量应符合设计要求。（观察；检查材质合格记录）。
2、 面层与下一层应结合牢固、无空鼓。（用小锤轻击检查）
注：凡单块板块边角有局部空鼓，且每自然间（标准间）不超过总数5%可不计。
一般项目
1、 大理石、花岗石面层的表面应洁净、平整、无磨痕、且应图案清晰、色泽一致、接缝均匀、周边顺直、镶嵌正确、板块无裂纹、掉角、缺楞等缺陷。（观察检查）
2、 踢脚线表面应洁净、高度一致、结合牢固、出墙厚度一致。（观察，用小锤轻击；钢尺检查）
3、 楼梯踏步和台阶板块的缝隙宽度应一致，齿角整齐，楼层梯段相邻踏步高度差不应大于10mm，防滑条应顺直、牢固。（观察，用钢尺检查）
4、 面层表的坡度应符合设计要求，不倒泛水、无积水；与地漏、管道结合处应严密牢固、无渗漏。（观察，泼水或坡度尺、蓄水检查）
5、 大理石和花岗石面层（或碎拼大理石、碎拼花岗石）的允许偏差应符合下表规定：
项次
项目
允许偏差（mm）
检验方法
大理石、花岗石
碎大理石、碎花岗石
1
表面平整度
1
3
用2m靠尺和楔形塞尺检查
2
缝格平直
2
-
拉5m线和用钢尺检查
3
接缝高低差
0.5
-
用钢尺和楔形塞尺检查
4
踢脚线上口平直
1
1
拉5m线和用钢尺检查
5
板块间隙宽度
1
-
用钢尺检查

（三）预制板块面层
主控项目
1、 预制板块的强度等级、规格、质量应符合设计要求；水磨面板块尚应符合国家现行行业标准《建筑水磨石制品》JC507的规定。（观察，检查材质合格证书；检测报告）
2、 面层与下一层应结合牢固、无空鼓。（用小锤轻击检查）
注：凡单块板块料边角有局部空鼓，且每自然间（标准间）不超过总数的5%可不计。
一般项目
1、 预制板块表面应无裂缝、掉角、翘曲等明显缺陷。（观察检查）
2、 预制板块面层应平整洁净、图案清晰、色泽一致、接缝均匀，周边顺直，镶嵌正确。（观察检查）
3、 面层邻接处的镶边用料尺寸应符合设计要求，边角整齐、光滑。（观察；钢尺检查）
4、 踢脚线表面应洁净、高度一致，结合牢固、出墙厚度一致。（观察，小锤轻击，钢尺检查）
5、 水泥砼板块和水磨石板块面层的允许偏差应符合下表的规定：
项次
项目
允许偏差（mm）
检验方法
水磨石板块
水泥砼板块
1
表面平整度
3
4
用2m靠尺和楔形塞尺检查
2
缝格平直
3
3
拉5m线和用钢尺检查
3
接缝高低新差
1
1.5
用钢尺和楔形塞尺检查
4
踢脚线上口平直
4
4
拉5m线和用钢尺检查
5
板块间隙宽度
2
6
用钢尺检查
（四）料石面层
主控项目
1、 面层材料应符合设计要求；条石的强度等级应大于MU60，块石的强度等级应大于MU30。（观察，检查材质合格证书，检测报告）
2、 面层与下一层应结合牢固、无松动。（观察，用锤击检查）
一般项目
1、 条石面层应组砌合理、无十字缝，铺砌方向和坡度应符合设计要求，块石面层石料缝隙应相互错开，通缝不超过两块石料。（观察，用坡度尺检查）
2、 条石面层和块面面层的允许偏差应符合下表的规定：
项次
项目
允许偏差（mm）
检验方法
条石面层
块石面层
1
表面平整度
10
10
用2m靠尺和楔形塞尺检查
2
缝格平直
8
8
拉5m线和用钢尺检查
3
接缝高低差
2
-
用钢心和楔形塞尺检查
4
板块间隙宽度
5
-
用钢尺检查
（五）塑料板面层
主控项目
1、 塑料板面层所用的塑料板块和卷材的品种、规格、颜色等级应符合设计要求和现行国家标准的规定。（观察，检查材质合格证书；检测报告）
2、 面层与下一层的粘结应牢固，不翘边、不脱胶、无溢胶。（观察；用敲击及钢尺检查）
注：卷材局部脱胶处面积不应大于20cm2，且相隔间距不小于50cm可不计，凡单块板块边角局部脱胶处且每自然间（标准间）不超过总数的5%者可不计。
一般项目
1、 塑料板面层应表面洁净、图案清晰、色泽一致，接缝严密、美观，拼缝处的图案、花纹吻合、无胶痕；与墙边交接严密，阴阳角收边方正。（观察检查）
2、 板块的焊接，焊缝应平整、光洁、无焦化变化、斑点、焊瘤和起鳞等缺陷，其凹凸允许偏差为±0.6mm。焊缝的抗拉强度不得小于塑料板强度的75%。（观察，检查检测报告）
3、 镶边用料应尺寸正确、边角整齐、拼缝严密、接缝顺直。（观察，钢尺检查）
4、 塑料板面层和活动地板面层的允许偏差应符合下列的规定：

项目
项次
允许偏差（mm）
检验方法
塑料板面层
活动地板面层
1
表面平整度
2
2
用2m靠尺和楔形塞尺
2
缝格平直
3
2.5
拉5m线和用钢尺检查
3
接缝高低差
0.5
0.4
用钢尺和楔形塞尺检查
4
踢脚线上口平直
2
-
拉5m线和用钢尺检查
5
板块间隙宽度
-
0.3
用钢尺检查
（六）活动地板面层
主控项目
1、 面层材质必须符合设计要求，且应具有耐磨、防潮、阻燃、耐污染、耐老化和导静电等特点。（观察；检查材质合格证书；检测报告）
2、 活动地板面层应无裂纹、掉角和缺楞等缺陷。行走无声响、无摆动。（观察，脚踩检查）
一般项目
1、 活动地板面层应排列整齐、表面清净、色泽一致、接缝均匀、周边顺直。（观察）
2、 活动地板面层的允许偏差见塑料板面层一般项目第4条。
（七）地毯面层
主控项目
1、 地毯的品种、规格、颜色、花色、胶料和铺料及其材质必须符合设计要求和国家现行地毯产品标准的规定。（观察，检查材质合格记录）
2、 地毯表面应平服、拼缝处粘贴牢固、严密平整、图案吻合。（观察检查）
一般项目
1、 地毯表面不应起鼓、起皱、翘边、卷边、显拼缝、露线和无毛边，绒面毛顺光一致，毯面干净，无污染和损伤。（观察检查）
2、 地毯同其他面层连接处、收口处和墙边、柱子周围应顺直压紧。（观察检查）
13
