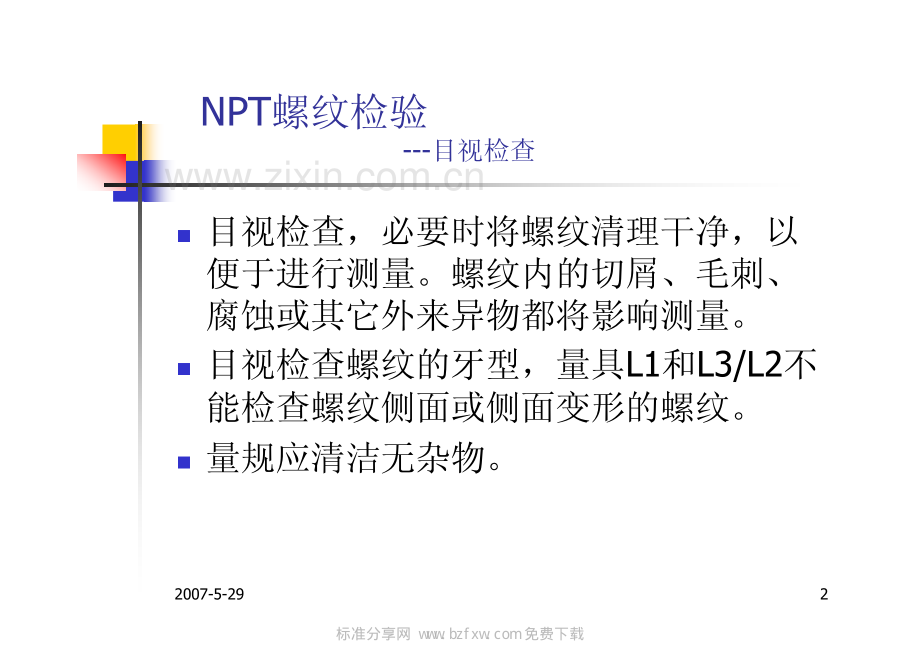

2007-5-291NPT 螺纹检验-目录?目视检验?内螺纹检验?量规介绍?参考点的确定?判定准则?使用程序?外螺纹检验?量规介绍?参考点的确定?判定准则?使用程序?通止规的使用2007-5-292NPT螺纹检验-目视检查?目视检查，必要时将螺纹清理干净，以便于进行测量。螺纹内的切屑、毛刺、腐蚀或其它外来异物都将影响测量。?目视检查螺纹的牙型，量具L1和L3/L2不能检查螺纹侧面或侧面变形的螺纹。?量规应清洁无杂物。标准分享网 w w w.b z f x w.c o m 免费下载w w w.b z f x w.c o m2007-5-293NPT内螺纹检验-量规?使用三支塞规检验NPT内螺纹，分别是L1，L3和L6/6 STEP。?L1检验手动拧紧的螺纹长度；?L3检验扳手拧紧的螺纹长度(有效长度)，和L1联合使用检验锥管螺纹的导程，锥度偏差，中径和大径；w w w.b z f x w.c o m2007-5-294NPT内螺纹检验-量具?L6/6 STEP用来检验螺纹小径中径线锥度和牙型，小径/牙型的允许偏差通过塞规上的切口/台阶表示，共有六个台阶，成对使用，一对表示螺纹基面尺寸及其公差，一对表示最大尺寸及其公差，一对表示最小尺寸及其公差。标准分享网 w w w.b z f x w.c o m 免费下载w w w.b z f x w.c o m2007-5-295NPT内螺纹检验-参考平面/点?参考平面是量规检验螺纹时，读取检验数值（基准平面的位置偏差）所参照的工件可见平面，它是内螺纹的大端面，为基准1。?如果倒角的直径（尺寸A）小于或等于大端面上内螺纹的大径（尺寸B），则其基准平面的位置不变，是工件的大端面（尺寸D）；?如果倒角的直径（尺寸A）大于大端面上内螺纹的大径（尺寸B），则其基准平面应位于内螺纹大径圆锥与倒角圆锥相交的轴向位置处，即参考点是倒角面上内螺纹的最后一圈螺纹线（尺寸C）；?有沉孔的内螺纹有沉孔的内螺纹有沉孔的内螺纹有沉孔的内螺纹?其基准面/参考点是沉孔的端面（尺寸D），为保持要求的螺纹倒角的一致性，允许以1/16英寸深度的孔口平面作为管螺纹倒角的参考点;w w w.b z f x w.c o m2007-5-296NPT内螺纹检验-参考平面/点起始牙位置标准分享网 w w w.b z f x w.c o m 免费下载w w w.b z f x w.c o m2007-5-297NPT螺纹检验-参考平面/点w w w.b z f x w.c o m2007-5-298NPT内螺纹检验-参考平面/点公差D)工件端面倒角C)倒角面上最后一圈螺纹线量具切口平面内螺纹A)内倒角直径C)螺纹大径塞规图2 倒角直径大于大端面上内螺纹大径的放大图标准分享网 w w w.b z f x w.c o m 免费下载w w w.b z f x w.c o m2007-5-299NPT内螺纹检验-L1?将L1用手拧进被测工件，确认量规和零件螺纹连接合适，确认L1的切口和参考平面/点-基准1的相对位置并作出标记，作为基准2。量具切口应与参考平面平齐，或比参考平面深/浅一圈。w w w.b z f x w.c o m2007-5-2910NPT 螺纹检验-判定平齐低1圈高1圈基准尺寸最大尺寸最小尺寸用塞规检验内螺纹标准分享网 w w w.b z f x w.c o m 免费下载w w w.b z f x w.c o m2007-5-2911NPT 内螺纹检验-L3?用L1判定合格后，将L3用手拧进被测工件，确认量规和零件螺纹连接合适，确认L3的切口和基准2即L1切口的相对位置，L3与L1的相对位置应不超过1/2圈。w w w.b z f x w.c o m2007-5-2912NPT 内螺纹检验-L3?例如：如果量具L1切口与基准面/参考点即基准1平齐，L3切口应与参考平面平齐或深/浅不超过1/2圈。标准分享网 w w w.b z f x w.c o m 免费下载w w w.b z f x w.c o m2007-5-2913NPT 螺纹检验-L6/6 STEP?根据量具L1和工件参考平面的位置关系（平齐/最大/最小）选用的相应的台阶面（平齐/最大/最小）；?当L1的切口与参考平面/点比较,深超过1/3牙,则选用6 STEP的MX/MXT作为判定标准,相反,当L1的切口与参考平面/点比较,浅超过1/3牙,则选用6 STEP的MN/MNT作为判定标准,当L1的的切口与参考平面/点比较,深浅范围在1/3牙以内,则选用6 STEP的B/BT作为判定标准；?将6 STEP 插入螺纹孔内，工件的参考平面应在选定的一组台阶面之间；轻轻晃动量规，量规无明显晃动量规在螺纹孔内的过度晃动表示锥度或圆度错误，将导致拒收;w w w.b z f x w.c o m2007-5-2914NPT外螺纹检验-量规?螺纹环规L1检验手动拧紧的螺纹长度；?螺纹环规L2检验扳手拧紧的长度(有效长度)，和L1联合使用检验锥管螺纹的导程，锥度偏差，中径和大径；标准分享网 w w w.b z f x w.c o m 免费下载w w w.b z f x w.c o m2007-5-2915NPT外螺纹检验-参考平面/点?在外螺纹的小端面倒角，其基准平面的位置不变，是外螺纹的小端面（图3尺寸1）；?外螺纹的小端倒角，其基准平面与螺纹末端平齐（图4）；w w w.b z f x w.c o m2007-5-2916NPT外螺纹检验-参考平面/点标准分享网 w w w.b z f x w.c o m 免费下载w w w.b z f x w.c o m2007-5-2917NPT外螺纹检验-参考平面/点w w w.b z f x w.c o m2007-5-2918NPT外螺纹检验-判定标准分享网 w w w.b z f x w.c o m 免费下载2007-5-2919NPT外螺纹检验-使用和判定?用手将环规L1和L2与被测工件拧紧，环规的端面与螺纹末端平齐或深/浅一圈，判定工件螺纹在允许的公差范围内，平齐时为基准尺寸，浅一圈时为最小尺寸，深一圈时为最大尺寸；?L1和L2的相关位置变化不能超过1/2圈，确保螺纹角和锥度在正确的公差范围内。L2用来测量螺纹的有效长度（扳手拧紧长度）2007-5-2920通止规的使用-通规?通规?通规代表螺纹加工过程中可以去除的最小余量，检验工件内螺纹的作用中径，此外，塞规还检验大径，环规检验小径；?用手拧紧通规和被测零件，通规应与被测零件旋合通过；标准分享网 w w w.b z f x w.c o m 免费下载2007-5-2921通止规的使用-止规?止规代表螺纹加工过程中可以去除的最大余量，检验工件内螺纹的单一中径；?允许与被测工件内螺纹两端的螺纹部分旋合，旋合量不超过2个螺距（3圈），对于三个或少于三个螺距的工件内/外螺纹，不允许完全旋合通过（不允许超过1圈）；?旋合长度可以在止规退出工件时通过数旋合圈数确定，在确定最大旋合圈数时，工件的锥孔部分不能计算在内。
