南方供电局安健环手册.pdf

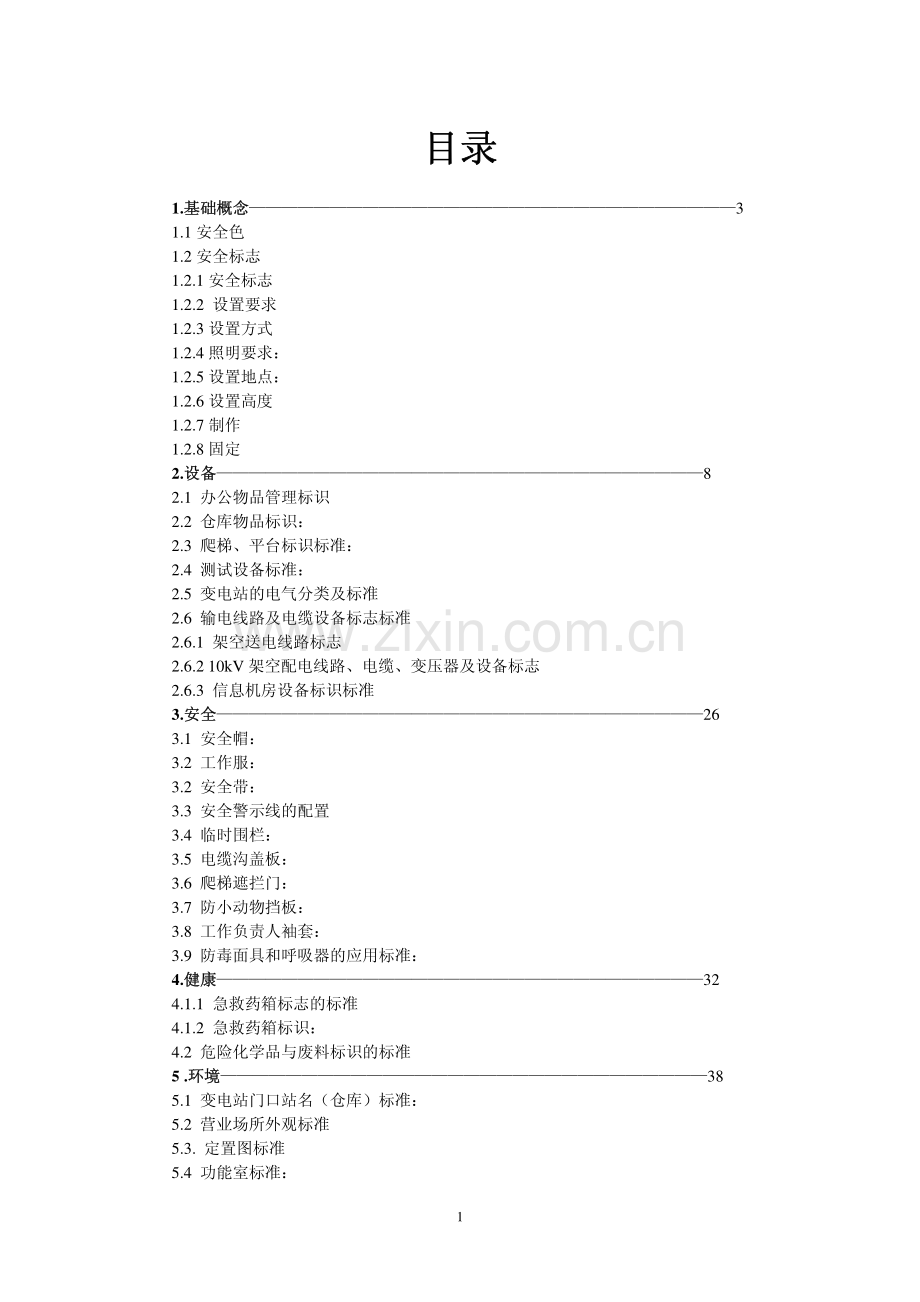

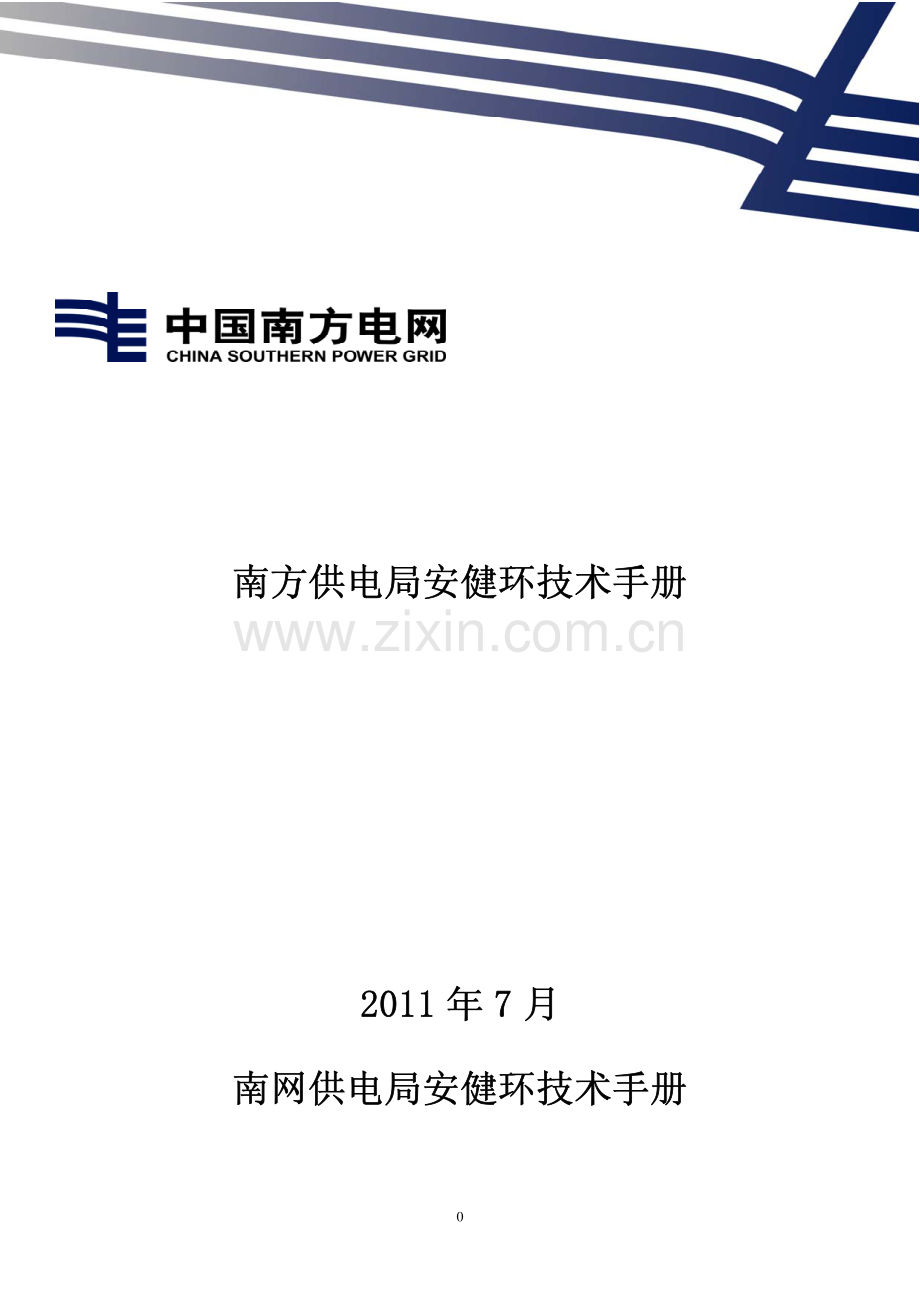

0 南方供电局安健环技术手册 2011 年 7 月 南网供电局安健环技术手册 南方供电局安健环技术手册 2011 年 7 月 南网供电局安健环技术手册 1目录 目录 1.基础概念基础概念3 1.1 安全色 1.2 安全标志 1.2.1 安全标志 1.2.2 设置要求 1.2.3 设置方式 1.2.4 照明要求：1.2.5 设置地点：1.2.6 设置高度 1.2.7 制作 1.2.8 固定 2.设备设备8 2.1 办公物品管理标识 2.2 仓库物品标识：2.3 爬梯、平台标识标准：2.4 测试设备标准：2.5 变电站的电气分类及标准 2.6 输电线路及电缆设备标志标准 2.6.1 架空送电线路标志 2.6.2 10kV 架空配电线路、电缆、变压器及设备标志 2.6.3 信息机房设备标识标准 3.安全安全26 3.1 安全帽：3.2 工作服：3.2 安全带：3.3 安全警示线的配置 3.4 临时围栏：3.5 电缆沟盖板：3.6 爬梯遮拦门：3.7 防小动物挡板：3.8 工作负责人袖套：3.9 防毒面具和呼吸器的应用标准：4.健康健康32 4.1.1 急救药箱标志的标准 4.1.2 急救药箱标识：4.2 危险化学品与废料标识的标准 5.环境环境38 5.1 变电站门口站名（仓库）标准：5.2 营业场所外观标准 5.3.定置图标准 5.4 功能室标准：25.5 洗手间标志牌标准：5.6 张贴标准 5.6.1 玻璃门防撞条应用标准：5.6.2 资料盒标签标准 5.6.3 车辆标识标准：5.7 消防安全措施标准 5.7.1 各类别灭火设备标志 5.7.2 火灾时疏散途径 5.7.3 方向辅助标志与有关标志联用 5.7.4 消防手动启动器、消火栓的标志：5.7.5 灭火器箱体标志牌：5.7.6 消防管道颜色标准：5.7.7 消防器材检查卡：5.7.8 消防水池的标志标准：5.7.9 电缆防火隔墙的标志标准：5.7.10 应急照明标准 5.8 施工及防撞标识标准：3版版 本本 历历 史史 日期日期 版本版本 说明说明 2011-7-15 1.0 根据 2011 年南网供电局风险体系文件评审要求，将管理标准与技术标准分离，特建立本手册。41.基础概念及设施基础概念及设施 1.1 安全色安全色 包括红、蓝、黄、绿四种颜色和使安全色更加醒目的反衬色，包括黑、白两种颜色。1.2 安全标志安全标志 1.2.1 安全标志分禁止标志、警告标志、指令标志、提示标志和其他标志五大类型。（1）禁止标志 a)禁止标志的含义是禁止人们不安全行为的图形标志。b)禁止标志的基本形式是带斜杠的圆边框及相应文字，其中文字采用黑体。c)禁止标志基本形式根据现场情况，可采用甲、乙、丙、丁四种规格的尺寸。d)禁止标志的标准色：红M100 Y100，黑K100。e)禁止标志的配置原则（见下图）。5 （2）警告标志）警告标志 a)警告标志的基本含义是提醒人们对周围环境引起注意，以避免可能发生危险的图形标志。b)警告标志的基本形式是正三角边框及相应文字，其中文字为黑体。c)警告标志基本形式可根据现场情况，采用甲、乙、丙、丁四种规格的尺寸。d)警告标志的标准色：黄Y100，黑K100。e)警告标志的配置原则（见下图）。6（3）指令标志）指令标志 a)指令标志的基本含义是强制人们必须做出某种动作或采用防范措施的图形标志。b)指令标志的基本形式是圆形边框及相应文字，其中文字为黑体。c)指令标志基本形式可根据现场情况，采用甲、乙、丙、丁四种规格的尺寸。d)指令标志的标准色：蓝C100，黑K100。e)指令标志的配置原则（见下图）。7 （4）提示标志）提示标志 a)提示标志的基本含义是向人们提供某种信息（如标明安全设施或场所等）的图形标志。b)提示标志的基本形式是正方形边框和相应文字，其中文字为黑体。c)提示标志基本形式可根据现场情况，采用甲、乙两种规格的尺寸。d)提示标志的标准色：绿C100 Y100。e)提示标志的配置原则（见下图）。（5）其他标志）其他标志 1)例如以下标志 8 2）又例如限速、限高等标志.其规格是：1.2.2 设置要求 1.2.2 设置要求（1）安全：a)周围环境有某种不安全的因素而需要标志加以提醒时，应设置有关安全的标志。b)标志设置后，不应有造成人体任何伤害的潜在危险。（2）醒目：标志应按规定进行设置，要保证标志具有足够的尺寸，并使其与背景间有明显对比度。1.2.3 设置方式 1.2.3 设置方式 图形标志一般采用的设置方式为附着式（如钉挂、粘贴、镶嵌等）、悬挂式、摆放式、柱式（固定在标志杆或支架等物体上），便于视读：9a)标志的偏移距离应尽可能小。对位于最大观察距离的观察者，偏移角 b 不宜大于15（见图 1）。如受条件限制，无法满足该要求，应适当加大标志的尺寸。图图 1 标志牌安装标准图标志牌安装标准图 b)应尽可能使标志的观察角接近 90。对位于最大观察距离的观察者，观察角不应小于 75（见图 14）。c)标志的正面或其邻近不得有妨碍人们视读的固定障碍物（如广告牌等），并尽量避免经常被其他临时性物体所遮档。d)标志通常不设在门、窗、架等可能移动的物体上，以免物体移动后人们看不到标志。1.2.4 照明要求：a)应将标志设在明亮的地方，以保证人们能正常地辨识标志。b)用各种材料制成的带有规定颜色的标志经光源照射后，标志的颜色仍应符合有关安全色标准的规定。c)如设置标志的位置附近无法找到明亮地点，则应考虑增加辅助光源或使用灯箱，对于照明条件较差的场所，标志可采用荧光材料制作。1.2.5 设置地点：a)导向标志应设在便于人们选择目标方向的地点，并按通向目标的最佳线路布置。如目标较远，可能适当间隔重复设置，在分岔处都应重复设置标志。b)提示标志应设在紧靠所说明的设施、单位的上方或侧面，或足以此起公众注意的与该设施、单位邻近的部位。c)环境信息标志应设在入口处或某场所中最醒目处。d)局部信息标志应设在所要说明（禁止、警告、指令）的设备处或场所附近醒目位置。1.2.6 设置高度：附着式设置的标志，其设置高度为：10a)与人眼水平视线高度大体一致。b)略高于人体身高。c)局部信息标志的设置高度可根据具体场所的客观情况来确定。1.2.7 制作 1.2.7 制作（1）各种图形标志必须按照规定的图案、线条宽度成比例放大制作，不得修改图案。（2）用灯箱显示标志时，灯箱的制作应符合有关标准的规定。（3）标志一般选用不锈钢板、铝合金板、塑料等耐久性材料，亦可选用透明材料。（4）有触电危险的场所，应使用绝缘材料制作标志。（5）对防火有要求的标志应使用不燃材料，否则应在其外面加设玻璃或其他不燃透明材料制成的保护罩。（6）特殊场合使用的标志材料应符合有关规定。1.2.8 固定 1.2.8 固定（1）各种方式设置的标志都应牢固地固定在其依托物上，不能产生倾斜、卷翘、摆动等现象。（2）室外设置时，应充分考虑风压力作用。2.设备及设施标志设备及设施标志 2.1 办公物品管理标识 2.1 办公物品管理标识 2.1.1.办公电脑（包括笔记本电脑）、打印机、传真机、空调、饮水机、；标签如下：标签如下：标签：标签：黄底黑字；尺寸：尺寸：20*60mm 字体：字体：黑体 2 号；边框：边框：4.5 磅；2.1.2 手工具编号及标签 编号：编号：每个手工具均要求粘贴有标签，标签应包括手工具的编号和名称，编号为#01#99 ，数量大于两位数的用#001#999，例如：#01 皮尺；#10 手动棘轮切刀。标签：标签：黄底黑字；尺寸：尺寸：20*60mm 字体：字体：黑体 2 号；录波专用电脑 录波专用电脑#01 皮尺#01 皮尺 11边框：边框：4.5 磅；2.1.3 所有房间内所有柜子及架子一同编号（除桌子外）。有门的统一贴在右门左上角处。架子的顶部居中帖。标签：标签：黄底黑字；尺寸：尺寸：20*60mm 字体：字体：黑体 2 号；边框：边框：4.5 磅；2.1.4.物品上与放置地点上标识要求一致。编号：#*；柜、架号层号位置号。柜架号与房间定置图上一致。层号是从下向上数。位置号没有就填 0，有就从左到右数。文字：黑体小四。尺寸：800*240mm。行高：80mm。2.1.5 平面布置图与房间内的放置地点上标识要求一致，大小为 A4 纸。2.1.6 照明开关及插座标签 存放位置 存放位置#11-3-3#11-3-3 物品名称 物品名称 安全帽(赵全洲)安全帽(赵全洲)规格型号 规格型号 G B M 报警 G B M 报警#01 备品备件柜#01 备品备件柜 12规格 1：长 75mm X 宽 14mm 字体：黑体字；表格 23.3mm X 0.7mm 黄底黑字。表格线宽：4.5 磅 照明开关 1 照明开关 2 照明开关 3 前排灯管 2 组 中排灯管 2 组后排灯管 2 组 规格 2：长 72mm X 宽 14mm 字体：黑体字；表格 35mm X 0.7mm 黄底黑字。表格线宽：4.5 磅 照明开关 1 照明开关 2 前排灯管 2 组 后排灯管 2 组 规格 3：长 72mm X 宽 14mm 字体：黑体字；表格 35mm X 0.7mm 黄底黑字。表格线宽：4.5 磅 照 明 开 关 1 照 明 开 关 1 吸 顶 灯 1 个吸 顶 灯 1 个 照明开关/空调开关/网络插座/220kV 插座。规格一样：长 70mm X 宽 14mm 字体：黑体字；表格 70mm X 14mm 黄底黑字。表格线宽：4.5 磅 照 明 开 关 照 明 开 关 空 调 开 关空 调 开 关 网 络 插 座网 络 插 座 220kV电源插座220kV电源插座 2.2 仓库物品标识：2.2 仓库物品标识：1）物品承重标签：13、粘贴在物品货架上；、物品承重标签的形式为中文字体为大黑简体，颜色为蓝色，色标为 PANTONG 647CVC，规格为 300 x100mm。2）物品不锈钢架及标识：、设立在仓库各材料物品堆放区域内；、不锈钢框架，规格：350 x200mm，带 1.2 米立杆，四方底座；、可根据实际情况进行调整。2.3 爬梯、平台标识标准：2.3 爬梯、平台标识标准：材料：黄色标签纸或不干胶纸为底，文字为黑白激光打印机打印 字体：中文黑体 字号：视字数多少而定、加粗 边框：4.5 磅 规格:器身标签：2080 梯子定置表：4593 高低凳定置表：80150 14 绝缘梯定置图例 1 定置表同上 绝缘爬梯定置图例 2 定置表同上 移动工作平台定置图例 220kV 雷村变电站绝缘梯定置表 220kV 雷村变电站绝缘梯定置表 名称型号 名称型号 绝缘梯 绝缘梯 承重 承重 每层承重 100kg，整体承重 200kg 每层承重 100kg，整体承重 200kg 数 量 数 量 2 把 2 把 放置位置 放置位置 安全工器具室 安全工器具室 使用提示 使用提示 1、每月定期检查。1、每月定期检查。2、每次使用完毕放回原处。2、每次使用完毕放回原处。雷村-移动-01-03 米雷村-移动-01-03 米 雷村-梯-01-06 米 雷村-梯-01-06 米 雷村-凳-01-02 米雷村-凳-01-02 米 15 定置表同上 室内固定工作平台定置图例 定置表同上 室外固定工作平台定置图例 2.4 测试设备标准：2.4 测试设备标准：雷村-110kV-固定-10-02 米雷村-110kV-固定-10-02 米雷村-35kV-固定-01-0.2 米雷村-35kV-固定-01-0.2 米 16 2.5 变电站的电气分类及标准 2.5 变电站的电气分类及标准（1）高压设备及母线的相序标志牌及颜色见下图。存放位置 存放位置#1-3-8#1-3-8 物品名称 物品名称 介损测试仪 介损测试仪 规格型号 规格型号 AI6000C AI6000C 17（2）变压器类标志牌。变压器类标志牌的基本形式是方形边框及相应文字，标准色：红色一 M100 Y100 （3）开关类及刀闸类标志牌。.户外：户外开关类标志牌的基本形是方形边框及相应文字，标准色：红色一 M100 Y100，如图所示。尺寸 A B B1 A1 户外设备 220 320 288 168.户内配电装置标志牌：户内配电装置标志牌的基本形式是方形边框及相应文字，除接地刀闸的标准色为黑色外，其他户内配电一次设备的标准色均为红色，M100 Y100。其制图的尺寸有甲、乙、#1 主变压器#1 主变压器 M100 Y100A1A B1 B 18丙三种规格：尺寸 规格 A B A1 B1 尺寸 甲 160 200 136 176 110kV 及以上电压等级 乙 144 180 124 160 35kV-10kV 及以下电压等级丙 120 150 104 134 10kV 及以下电压等级 （a）（b）（a）GIS 刀闸 （b）GIS 接地刀闸 （4）二次屏标志牌：二次屏标志牌的编号可选用P 的形式，其中“”为设计编号，形式为白底红字，二次屏设备标志文字内容应符合调度机构下达的命名规定，其尺寸和标准色如图所示,单位是 mm。（5）电力电缆标志牌和二次电缆标志牌：电力电缆标志牌的基本形式为椭圆形边框及相应文字。二次电缆标志牌，形式为白底黑字，二次电缆标志牌统一悬挂在二次电缆处，标志牌底距屏底部不超过 400mm。110kV 琅南津线线路侧 1033 刀闸110kV 琅南津线线路侧 1033 刀闸 M100 Y100 110kV 琅南津线线路侧 10337 接地刀闸110kV 琅南津线线路侧 10337 接地刀闸28P 500kV 防邕线主一、辅防邕线主一、辅 A 保护屏保护屏 10P 500kV#1 母第一套母线保护屏母第一套母线保护屏 27P 500kV 防邕线防邕线 5043 开关保护屏开关保护屏 4P 500kV 第一串联络第一串联络 5012 开关保护屏开关保护屏 10P#1 主变第一套变压器保护屏主变第一套变压器保护屏 80065 19 图图 26 电力电缆标志牌电力电缆标志牌 （6）二次设备元器件标签：1)二次设备屏内的装置面板正上方及背板的标识 2)压板标识 3）出口压板及常投压板标识 4)保护数字接口装置或信号传输装置标识 图图 28 二次设备元器件标签二次设备元器件标签 220kV 邕芦线 2052 开关 RCS931 光纤差动保护 220kV 邕芦线 2052 开关 RCS931 光纤差动保护 1 主变 差动保护（接套管 CT）1 主变 差动保护（接套管 CT）1LP1 距离 I 段投入 1LP1 距离 I 段投入 1LP6 重合闸出口 1LP6 重合闸出口 20（7）临时接地线固定接地端标示牌：临时接地线固定接地端标志牌的基本形是为倒置的正三角形，黑色边框黑体字。临时接地线固定接地端标志牌临时接地线固定接地端标志牌 （8）设备接地线连线颜色标志：眀敷的接地线，应按 DL/T 6211997 规定，在其表面涂 15100mm 宽度相等的绿色和黄色相同的条纹。设备接地线连线颜色标准（9）刀闸和接地开关操作杆着色标准：刀闸和接地开关操作杆采用黑油漆进行标色。操作杆标色的作用是在视觉上对其进行区分，提醒操作人员，避免发生误操作。尺寸 规格 A C 甲 200 20 乙 100 10 丙 50 5 21 刀闸操作杆着色标准 2.6 输电线路及电缆设备标志标准 2.6 输电线路及电缆设备标志标准 设备标志分架空送电线路标志、架空配电线路及设备标志和电缆线路标志三类。2.6.1 架空送电线路标志 2.6.1 架空送电线路标志（1）单回架空线路名称标志（2）架空送电线路的标志牌按电压等级分为 35110kV、220500kV 两种规格，如下表所示：架空送电线路标志牌的形式及尺寸 mm 架空送电线路标志牌的形式及尺寸 mm 尺寸 电压等级 B A B1 A1 A2 35110 400 320 370 290 190 22220500 500 400 470 370 245 同杆多回架空线路标志牌的基本型式是方形反白边框及相应黑体宇：同杆多回架空线路标志牌 同杆多回架空线路标志牌 （3）用底色区分不同的线路标准色为：蓝色 C100M60;黄色 M20 Y100；绿色 C100 Y100；红色 M1100Y100：同杆多回架空线路标志牌颜色应用同杆多回架空线路标志牌颜色应用（4）线路相位标志牌：1）线路应设置相位牌，清楚标明线路相序，以利于巡检人员工作。232）架空线路相位牌的基本型式是圆形，以不同颜色区分相位，标准色：黄色 M20 Y100；绿色 C100 Y100；红色 M1100Y100，如图所示。3）尺寸同单回架空线路。架空送电线路相位牌 架空送电线路相位牌 2.6.2 10kV 架空配电线路、电缆、变压器及设备标志 2.6.2 10kV 架空配电线路、电缆、变压器及设备标志 24 25 26 27 28 29 30 31 32 33 34 35 2.6.3 信息机房设备标识标准信息机房设备标识标准 2.6.3 设备、设施标志的分类及标准设备、设施标志的分类及标准 设备、设施标志分机房标志牌、机柜标志牌、设备卡标志、线缆标签、电源线缆牌和退运设备牌六大类型。2.6.3.1 机房标志牌 a）机房标志牌的基本形式：长方边框及相应文字及 VI 标识。b）规格：引用中国南方电网有限责任公司企业标准变电站安健环设施标准 Q/CSG 10001-2004 规格：310(长)x 155（宽）mm。机房标志牌的基本形式 机房实例图 c）通用要求：信息机房标志牌采用统一设计规范，材质为铝合金，工艺采用丝网印刷或即时贴；颜色为企业标准色 C100 M60 Y0 KO.36d）安装位置：机房标识牌一般安装在机房主门左上角显眼处，门牌底端离地面1600mm 为宜。2.6.3.2 机柜标志 a)机柜标志的基本形式：长方边框及相应文字及 VI 标识。机柜标志的基本形式 机柜标志实例图 b)规 格：标志牌大小尽量为 500（长）x 80（宽）mm，白底红字，字体为黑体。c)通用要求：标志选用不易损坏的材料，必须打印不允许手写；信息机房内设置的机柜应统一规范，标识牌的底色一般为白色。d)安装位置：该标志适用于信息机房所有机柜,安装于机柜顶部。e)编号说明：机柜标识牌编号根据区域来进行划分，可分为“A 区、B 区、等”选用 Ax 的形式，“Ax”为机房机柜设计编号。分在同一区的机柜如:A 区的机柜，则为 A1,A2,A3.的顺序制作。2.6.3.3 设备卡标志 设备卡标志主要分为：网络设备标示卡、服务器标示卡、辅助设备卡、工具标示卡四大类。a)规 格：标志牌大小统一按照 55（长）x 30（宽）mm 的比例 字体为宋体 5号字 b)通用要求：信息机房内设备均应贴上标签，注明设备名称、设备编码、负责人等，对特定设备应额外标注用途；标签选用不易损坏的材料，必须打印不允许手写。为了能使机房维护人员能准确、及时地查找到相应设备，需对不同的设备卡边框进行颜色上的分类：网络设备标示卡采用白色边框、服务器标示卡采用蓝色边框、辅助设备卡采用红色边框、工具标示卡采用黄色边框 c）设备卡配置原则，如下表所示：371.网络设备标识卡：粘贴或悬挂在路由器、交换机、拨号服务器、协议转换器等设备上 2.服务器标识卡：粘贴或悬挂在小型机、工作站、PC 服务器、存储设备等设备上 3.辅助设备标识卡：粘贴或悬挂在消防、电源柜、UPS、空调、KVM 等设备上 4.工具标识卡：粘贴或悬挂在列入固定资产的工具（仪器、仪表、普通工具等）上 38 2.6.3.4 信息线缆标签 a)信息线缆标签的基本形式：光缆、跳纤、同轴电缆、网络双绞线等信息线缆类使用旗形标签，旗形标签基本形式如下：旗形线缆标签的基本形式和标签 b)规格：标签纸打印区域长 30(长)x 10（宽）mm。c)通用要求：主要采用白底黑字，关键线缆标签使用黄底黑字；字体为宋体小 5号。d)线缆标签统一使用旗形标签，标签统一大小和字体，标签应标注在显眼的地方。e)标签选用不易损坏的材料，必须打印不允许手写。f)1）“本端”：填写线缆本端连接的设备端口及设备放置位置。2）“对端”：填写对端线缆连接的设备端口及设备放置位置。3）“用途”：主要描述该线缆的用途。g)配置原则：各种传输、交换、数据网络设备、服务器及配线架之间连接的光缆、跳纤、2M 线、网络双绞线的两端均需要做此标签。2.6.3.5 电源线缆牌 编写说明：1）编号：描述电源的编号，一般电源用 DY 表示；2）起点：电缆起点名称；3）终点：电缆终点名称；4）规 格：白底、长方形硬牌，相应文字，文字标准色为黑色，牌上应标明：配电 39设备、规格、开关号 5)使用范围：信息机房全部信息设备的电源。2.6.3.6 退运设备牌 a）退运设备的基本形式如下 退运设备牌基本形式 b)规格：退运设备标志牌的形式和基本尺寸采用黑色矩形边框和黑色黑体字标示。通用要求：信息设备“退运设备”标志牌应固定在设备屏门的正面，标志牌底端对地高度以 1500mm 为宜，可采用信息设备屏上固定挂钩或设置插槽，作为悬挂标志牌使用。c)使用范围：信息机房已退出运行而未及拆除的信息设备，应挂“退运设备”标志牌。3.安全防护 安全防护 3.1 安全帽：安全帽：a）安全帽的尺寸 安全帽（一）安全帽（一）40 b）安全帽的颜色 注：帽上的标志，标准字的具体规范参见附录 C。安全帽（二）安全帽（二）3.2 工作服：工作服：a）为便于工作人员开展工作，服装要求面料安全、耐磨、轻便。b）服装正面为统一的中国南方电网 VI 标识，字体为黑色，颜色为企业标准色，如图所示。现场工作人员服装现场工作人员服装 3.2 安全带：安全带：a)产品标准要求：安全带的物理性能要求、技术性要求符合 GB60951985、GB60961997标准。b)存放要求：避免接触高温、明火、酸类以及有锐角的坚硬物体和化学药物；安全带应带有站名、编号、定期检查，并按编号定置存放。41 3.3 安全警示线的配置3.3 安全警示线的配置（见下表）安全警示线的配置安全警示线的配置 序号 图形符号 名称 配置原则 25-1 安全警示线（1）设置在控制屏（台）、保护屏、配电屏和高压开关柜等设备周围；（2）安全警戒线的宽度一般为100mm150mm，其标准色为黄色：Y100，M20.防止警戒线至屏 面 的 距 离 一 般 应 为300mm800mm，可根据实际情况进行调整。25-2 禁止阻塞线（1）标注在地下设施入口盖板上；（2）标注在灭火器存放处、标注在电缆沟盖板上方；（3）标注在其他禁止阻塞的物体前；（4）安全警戒线的形式为黄色 45斜线，黄色条宽 100mm，间隔100mm 4225-3 减速提示线（1）标注在限速区域入口处（2）标注在弯道、交叉口处（3）减速提示线的宽度一般为150mm250mm，其标准色为黄色：Y100，M20。25-4
