五台山村挖土方案2.doc

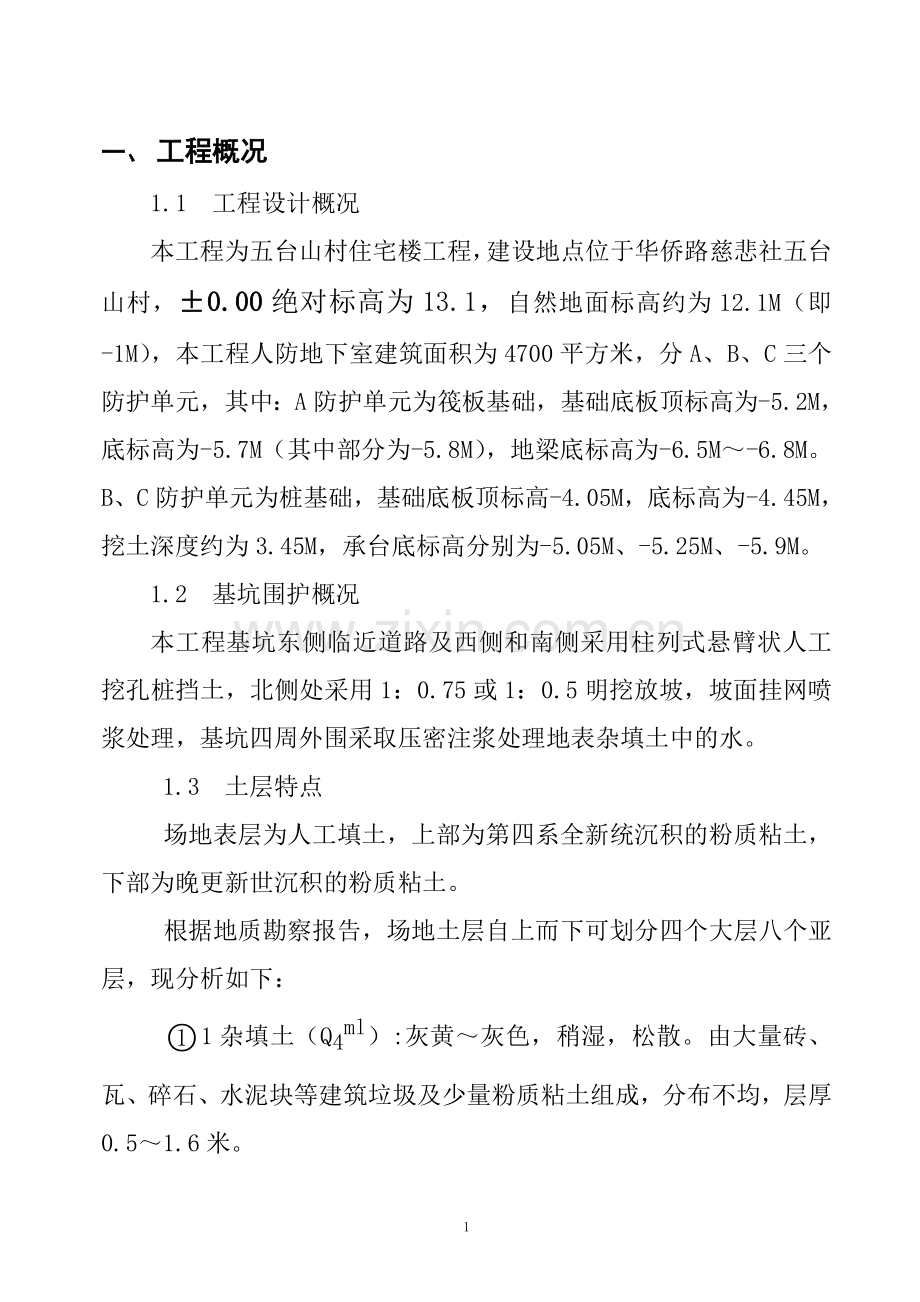

一、 工程概况
1.1 工程设计概况
本工程为五台山村住宅楼工程，建设地点位于华侨路慈悲社五台山村，±0.00绝对标高为13.1，自然地面标高约为12.1M（即-1M），本工程人防地下室建筑面积为4700平方米，分A、B、C三个防护单元，其中：A防护单元为筏板基础，基础底板顶标高为-5.2M，底标高为-5.7M（其中部分为-5.8M），地梁底标高为-6.5M～-6.8M。B、C防护单元为桩基础，基础底板顶标高-4.05M，底标高为-4.45M，挖土深度约为3.45M，承台底标高分别为-5.05M、-5.25M、-5.9M。
1.2 基坑围护概况
本工程基坑东侧临近道路及西侧和南侧采用柱列式悬臂状人工挖孔桩挡土，北侧处采用1：0.75或1：0.5明挖放坡，坡面挂网喷浆处理，基坑四周外围采取压密注浆处理地表杂填土中的水。
1.3 土层特点
场地表层为人工填土，上部为第四系全新统沉积的粉质粘土，下部为晚更新世沉积的粉质粘土。
根据地质勘察报告，场地土层自上而下可划分四个大层八个亚层，现分析如下：
1杂填土（Q4ml）:灰黄～灰色，稍湿，松散。由大量砖、瓦、碎石、水泥块等建筑垃圾及少量粉质粘土组成，分布不均，层厚0.5～1.6米。
2素填土（Q4ml）：灰黄～灰色，湿润～饱和，流～硬塑，土质不均匀，含少量碎砖石等。局部（J35孔）0.6～1.9米和C3孔（1～2米）处为淤泥质土。顶板埋深0.5～1.6米，层厚0.7～2.6米。
粉质粘土（Q4al）：灰黄～黄褐色，饱和，可塑，局部硬塑，土质不均匀，中压缩性土。主要分布在场区东部。顶板埋深1.8～4.2米，层厚0.00～11.2米。
1粘土～粉质粘土（Q3al）：褐黄色，饱和，硬塑，局部可塑，含少量Fe、Mn质结核。中低压塑性土，在场区内分布不均匀，东部缺失。顶板埋深1.5～9米，层厚0.00～6.4米。西部缺失。饱和，软～硬塑，下部含少量灰白色粘土团块，为中低压塑性土。卵石成分主要为石英砂岩，呈不规则次棱角状卵石径1～6cm少数达数十厘米，含量大于50%，粉质粘土充填。顶板埋深4.8米～6米，层厚0.00～2米
1.4 地下水情况
通过钻探揭示，场区主要含水层为填土、粉质粘土，属孔隙潜水，水量较小主要靠大气降水和地表水补给。下部卵石土、基岩裂隙水属微承压水，水量不大，靠侧向径流补给，对工程影响不大。勘察测得钻孔潜水水位埋深0.4～1.5米。
1.5 工程环境特点
本工程地处繁华市区，交通与环保管制严格，施工场地窄小，工序多，工期紧，施工中必须采取措施减少振动和噪音以及渣土散落、地下水泥浆等污染道路，安排好作业班次和工作面，各分项工程互创施工条件，抓好工序搭接和流水作业，确保交通舒畅和环境保护符合要求。
二、挖土前的准备工作
施工前的准备工作由甲、乙双方共同负责，相互协调。
2.1 由建设单位进行的主要准备工作：
1、及时向乙方提供规定数量的配套齐全的施工图纸，及相应的变更图。办理好建设工程项目施工的各种审批手续。
2、提供建筑物与施工现场定位测量的坐标点、水准点及其数据。
3、组织桩基交接和协调处理可能存在的有关问题。
4、向施工单位提供地下有关管线设施等资料。
5、办理好交通、城建、市政、市容、环卫等有关手续，办理向市政雨水管网及污水管网的排放手续。
2.2 由施工单位进行的准备工作：
2.2.1 技术准备
1、认真熟悉图纸，认真查阅有关施工技术资料，施工现场的地质勘探资料，按总平面图的要求到施工现场复测出建筑物的精确位置，引出有关轴线，设置并保护好轴线控制网及标高控制点，并撒出灰线，办理好测量定位放线手续。
2、根据图纸确定挖土标高，土方量，外运量及现场堆放量。
3、进行地下管线设施等的调查，在保证土方开挖时，不破坏相应的地下管线设施。
2.2.2 劳动力准备
1、根据施工进度计划和劳动力配备计划组织好劳动力进场及项目部组织机构人员配齐到位。
2、对特殊工种及特殊作业工人进行培训考核。
3、结合现场实际情况，对作业工人进行实地交底，做好“三级教育”工作。
2.2.3 机械、物资准备：
1、挖土机3台，运土车辆20辆均已落实。
2、按工程实际形象进度，编制材料计划单。
3、现场设立材料临时仓库，解决15天之内用料及部分小型设备的临时存放和现场保管。一般常用材料的供应应按常规组织，特种材料和设备，包括中小型设备应当根据施工进度计划，提前10天左右组织进场，这样便于登记保管，利于施工。
2.2.4 现场准备:
1、搭设现场施工所必须的生产设施及生活设施。
2、提前做好现场洗车台、道路、场地硬化等配套施工设施，在开挖过程中，现场运土车辆可顺利通行，并在出入口处设置洗车台清洗车辆，以防车辆污染路面。。
3、砌好现场基坑外围排水沟，以截住雨水及生活用水，并做好雨水和污水沉淀井，以免排水（污）管道堵塞。
4、接好现场临时供水、供电管线设施。
5、做好现场的照明工作，搭设照明灯架，安装镝灯2盏，在工作面及坡道口安装碘钨灯。
三、挖土方法及流程
根据桩基和坑底原土不被扰动要求，本基础采用机械开挖和人工挖土相结合的方案。本工程基础土方开挖分两部分进行，前期先开挖地下室人防部分，留01栋基础等待地下室人防施工完成后再进行开挖，开挖土方正好用于回填人防地下室外围。A防护单元-5.6M以下及地梁土方采用人工挖土，上部由机械开挖；B、C防护单元-4.35M以下及地梁、承台土方采用人工挖土，上部由机械开挖。土方开挖前应在支护桩边内侧挖一条宽1.5米，深1.5米的应力释放沟。机械一次性开挖到所需标高，所有开挖的土方全部用汽车及时外运至渣土办公室指定地点。03栋基坑北边无支护桩处采用放坡处理放坡系数为1：0.75，01栋按照设计要求暂时不开挖，基坑边采用放坡处理，做成台阶状，放坡系数大于1：0.75。放坡后的台阶为防止雨水侵蚀造成坍塌，可采用在其表面抹水泥砂浆防止雨水下渗。
根据现场布置情况和支护桩的浇注顺序及其强度要求，我施工单位将根据如下施工顺序进行开挖：C防护单元 A防护单元 B防护单元。
C防护单元（04栋）的开挖，本单元长度约60米，宽度约15米，挖土面积约1000平方米，机械开挖深度为3.45米，土方量大约3800M3，挖土机按照 轴， 轴的顺序进行挖土。
A防护单元的开挖，本单元为不规则平面，面积约4000平方米，机械开挖深度为4.7米（4.8米），土方量大约为20000 M3，挖土机按照自北向南，自西向东的顺序开挖。
B防护单元（03栋）的开挖，本单元长度约34米，宽度约16米，挖土面积约650平方米，机械开挖深度为3.45米，土方量大约为2500 M3，挖土机按照 轴、 轴的顺序开挖。
四、分项工程施工方法
4.1 排水工程
本工程因地下水位较低，主要解决侧壁支护渗水，地坑渗水，以及防止雨水、施工用水流入基坑，其方法采用堵排相结合的综合排水措施。
1、为防止雨水及生活生产用水流入基坑，在基坑顶部自然地面，沿基坑四周结合做硬化路面砌筑200×300的排水沟，通过沉淀池沉淀后排出场外雨水管网。
2、在开挖过程中，若发现支护桩渗水应立即停止开挖，并通知桩基公司采取有效的堵渗措施，我们将在板墙外侧工作面部位，设置排水沟宽300，深低于地梁底200，用道渣回填200形成盲沟便于滤水，每隔20米设置800×800×1600集水井，再用水泵抽水排入城市下水管网。
3、为防止基坑渗水及雨水的侵蚀基坑内采取明沟排水，A防护单元为筏板基础，在相对比较低的地梁中设置250×250×300的小集水井间隔20米，再用小型自吸泵将水排出基坑。B、C防护单元 因承台、地梁、底板不在同一标高，高低相差较大，故采用承台降水法，沿承台四周外侧的砖胎模下，设150×150（深）排水沟，用道渣回填形成滤水层，每一个承台设置一个250×250×300小集水井，再用小型自吸泵抽水。
4.2 护坡工程
本工程基坑东侧临近道路及西侧和南侧采用柱列式悬臂状人工挖孔桩，在土方开挖前一天应在支护桩内侧挖一条宽1.5米，深1.5米的应力释放沟使基坑支护的侧压力得到一定的缓冲。在开挖过程中挖机一定要注意与支护桩有一定的距离，必要时采用人工挖。基坑北侧03栋处采用1：0.75明挖放坡，机械按坡度开挖预留20～40CM厚土层，由人工进行修整至设计坡度，桩基公司立即进行坡面挂网喷浆处理。01栋因暂时不开挖，其基坑边采取放坡处理，做成台阶状，放坡系数为1：0.75。放坡后的台阶为防止雨水的侵蚀，可采取在其表面抹水泥沙浆。
4.3 土方工程
4.3.1 机械的选择
本工程采用3台反铲挖土机，配备20辆自卸车进行挖运施工。
4.3.2 挖土方案的选择
根据桩基和坑底原土不被扰动要求，本基础采用机械开挖和人工挖土相结合的方案。
1、A防护单元为筏板基础，基础底板底标高为-5.75M（部分为-5.85M），地梁底标高为-6.55M～-6.85M，宽在0.6M～0.9M之间大部分为0.7M和0.8M，底板下有10CM的C15混凝土垫层。机械挖土至-5.6M，底板尚留25CM的土层及地梁土方均由人工挖，机械开挖深度约为4.6M，采取分层开挖，第一次开挖2～3米，第二次挖至所需标高。在第二次开挖过程中，施工人员将跟踪进行标高的测量，使开挖标高偏差控制在±15CM以内。机械开挖至所需标高后，立即组织施工人员进行定位放线，并撒出地梁及集水井的灰线，地梁及集水井的宽度应按地梁宽度每边加15CM的胎膜位置。紧跟着组织专业挖土人员进行地梁的开挖，在开挖过程中施工人员要跟踪进行挖土标高和位置的控制，做好标记以防工人挖错或挖深挖浅。地梁挖好后立即请质检站、设计院及相关单位进行验槽，以便下道工序的开展。
2、B、C防护单元采用桩基础，基础底板底标高为-4.5M，梁底标高为-4.9M，宽为0.6M，承台底标高分别为-5.1M、-5.3M、-5.9M，底板下有10CM的C15混凝土垫层。机械挖土至-4.4M，底板尚留25CM的土层及地梁、承台土方均由人工挖，机械开挖深度约为3.4M，因是桩基础桩顶标高为-4.45M，从理论上标高上讲挖土机是不会挖到桩，但考虑到工程桩的施工不可能把桩顶标高控制的那么精确，挖土机挖土也不可能挖的那么平，为防止机械挖土时破坏工程桩，采取分层开挖，第一次开挖至-3.8M，施工人员应穿插放出桩的位置，第二次挖至所需标高。在第二次开挖过程中，施工人员将跟踪进行桩位的控制和标高的测量，使开挖标高偏差控制在±15CM以内。机械开挖至所需标高后，立即组织施工人员进行定位放线，并撒出地梁、承台及集水井的灰线，地梁、承台及集水井的宽度应按地梁宽度每边加15CM的胎膜位置。紧跟着组织专业挖土人员进行地梁、承台的开挖，在开挖过程中施工人员要跟踪进行挖土标高和位置的控制，做好标记以防工人挖错或挖深挖浅。地梁、承台挖好后立即请质检站、设计院及相关单位进行验槽，以便下道工序的开展。
4.3.3 特殊过程控制
1、当发现基坑底局部有超挖现象的，应用C25毛石混凝土回填，压实系数0.97。
2、在挖土过程中出现淤泥质土，为防止承台及集水井出现塌方，采取内支撑技术，用钢管打入土中，钢管外侧加挡土板，内侧加设200工字钢环梁。必须严格遵守先支撑后开挖的原则，对塌方的扰动土应用人工清除后应用C25毛石混凝土回填，压实系数0.97。
3、为防止挖土机破坏工程桩，我们在挖土机二次挖B、C防护单元之前一定要列出每根桩的桩顶标高，放出每根桩的位置。开挖过程中有施工人员专门指挥，挖斗要轻下，轻挖，每次挖土深度不得大于40CM。当出现超高的工程桩时，桩四周土采取人工挖除。
4、在基坑开挖工程中，加强地质勘察的调查研究，注意地质构造及地表、地下水流向和分布。对基坑四周进行细微观察，当发现基坑周边有渗水和土层开裂裂缝发生时，及时采取加固加强措施。
5、基坑开挖到设计标高后，立即请质检站、设计院及相关单位进行验槽，根据设计要求如若基坑局部需要换土，应尽快拿出方案及时处理，以免基坑长时间暴露，受到雨水及地下水的侵蚀。
4.4与桩基施工单位的配合
1、在土方开挖前，与桩基施工单位联系，确定建筑物的控制轴线、标高和土方开挖范围及深度。
2、在土方开挖过程中，加强与桩基施工单位的联系，控制土方开挖的深度和施工进度，保证桩基不受土方开挖的影响，同时，在土方开挖过程中如遇到特殊情况（如围护桩断裂、基坑围护桩渗水、土方边坡坍塌等），以便采取有效措施。
3、因本工程工期比较紧计划6月27日挖土，所以就必须考虑到支护桩及圈梁的强度是否达到开挖所需的强度值,我们坚持在强度认可的情况下才开挖。最后一批支护桩于6月1日浇筑完毕，而且是基坑西面的，因挖机从C防护单元开始挖，挖到西面时，该批桩的强度报告将会出来。圈梁分两次浇筑，第一次6月1日浇筑C防护单元段圈梁，第二次6月17日浇筑剩余部分。开挖时C防护单元段圈梁以达到27d强度值，理论上讲应该不会有问题，剩余部分则不到28d强度值，我们已采取多做几组试块，开挖之前进行试压，看强度值达到多少,请设计院认可之后再开挖。
4、我们将配合桩基公司的锚杆施工，待锚杆完成预应力加载后，经检测满足设计反力值后再开挖。
五、挖土过程中的轴线标高控制
土方开挖前，将纵横轴线控制点，全部引测至支护压顶上，弹出纵横轴线控制线，在控制线上找出主要轴线控制点，用刚钉在压顶上固定，用红漆标出轴线号。待机械挖土挖好一道轴线后，立即在该轴线控制点上用经纬仪放出该轴线上的承台及桩位置，保证人工能将承台及时修整。水平标高，应将支护压顶每10米的标高标注在压顶上，达到控制地坑周边的标高，中间部位的标高用水准仪跟踪测量。待土方开挖后及时将水平控制点引测到地坑下，保证水平仪能在地坑中跟踪测量，减少测量误差。
六、安全要求和措施
1、 建立健全安全责任制和施工安全网络。
2、 土方开挖前对现场施工人员进行安全技术交底；
3、 各种机械，各工种人员必须遵守各自的安全操作规程，注
意相互间的距离。
4、 要执行现场施工用电规定，非专业人员禁止动用机械设备，
要经常检查供电线路、闸箱及机电设备的完好和绝缘情况。
5、 基坑四周要搭设防护栏，深度超过2M时要搭设马道或设置
专用上下梯子。
6、 机械挖土现场出入口安设安全岗，配备专人指挥车辆，司机要遵守交通法规有关规定，按指定路线行驶，指定地点卸土。
7、 要遵守本地区，本工地安全、保卫、场容、消防、环卫、
交通等管理规定。
8、基坑外围4米范围内不得堆载土方及重型材料。
七、环保要求和措施
1、尽量选择噪音低，振动小，公害小的施工机械和施工方法，减少对现场周围居民的干扰，同时做周围居民的安抚工作，取得谅解，相互配合。
2、挖土机作业时尽量减少噪音，禁止汽车在现场轰油门。
3、加强环境清理检查力度，做好各种防范措施，雨（污）水分流通过沉淀井沉淀处理后再排入市政管网。
3、要控制运土汽车容载量，汽车驶出现场前要配专人拍实车厢，为防止汽车轮胎土夹带土污染路面，汽车停在洗车台处用高压水泵冲洗。
4、搞好门前卫生“三包”，加大清扫力度，随时检查运土汽车沿途遗撒情况，及时清扫清理。
八、土方开挖工期安排（进度计划见附页）
总挖土量：机械挖土26300m3+人工挖土2000 m3=28300 m3。
平均每天挖土量：1200 m3。
机械挖土天数=26300/1200=22天。
人工挖土天数=2000/50×1.8=23天。
九、机械及人员组织
主要施工机械安排一览表：

序号
机具名称
规格型号
单位
数量
单机功率kW
合计功率kW
1
挖土机

台
3

2
汽车
10
辆
10

3
汽车
8
辆
10

4
抽水泵

台
3
3
9
5
抽水泵

台
5
1.5
7.5
6
蛙式打夯机
HW60
台
3
2.8
8.4
7
冲击电锤

台
2
1
2
8
镝灯

台
4
3.5
14
9
碘钨灯

台
12
1
12
10
斗车

台
25
-
-

人员组织：施工技术管理人员按照实际要求已全部配备到位（见附表）。挖土壮工50人，负责承台、地梁挖土；瓦技工30人，负责整平及砖胎膜砌筑。

五台山村住宅楼工程施工组织网络

项目经理： 胡永根
项目副经理： 梁桂庆

技术负责人： 陈贵礼

水电负责 张勇
保管员 游年发
材料员 陈道华
安全员 曾同文
施工员 蔡文斌
核算员 倪爱琳
质检员 赵方海

水 电 班
机 电 班
钢 筋 班
瓦工班二组
木 工 班
瓦工班一组
架 子 班

五台山村住宅楼工程安全管理网络

项目经理： 胡永根
项目副经理： 梁桂庆

技术负责人： 陈贵礼
专职安全员： 曾同文

水电负责 张勇
保管员 游年发
材料员 陈道华
安全员 曾同文
施工员 蔡文斌
核算员 倪爱琳
质检员 赵方海

水 电 班
机 电 班
钢 筋 班
瓦工班二组
木 工 班
瓦工班一组
架 子 班

五台山村住宅楼工程质量管理网络

项目经理： 胡永根
项目副经理： 梁桂庆

技术负责人： 陈贵礼
专职质量员： 赵方海

水电负责 张勇
保管员 游年发
材料员 陈道华
安全员 曾同文
施工员 蔡文斌
核算员 倪爱琳
质检员 赵方海

水 电 班
机 电 班
钢 筋 班
瓦工班二组
木 工 班
瓦工班一组
架 子 班
