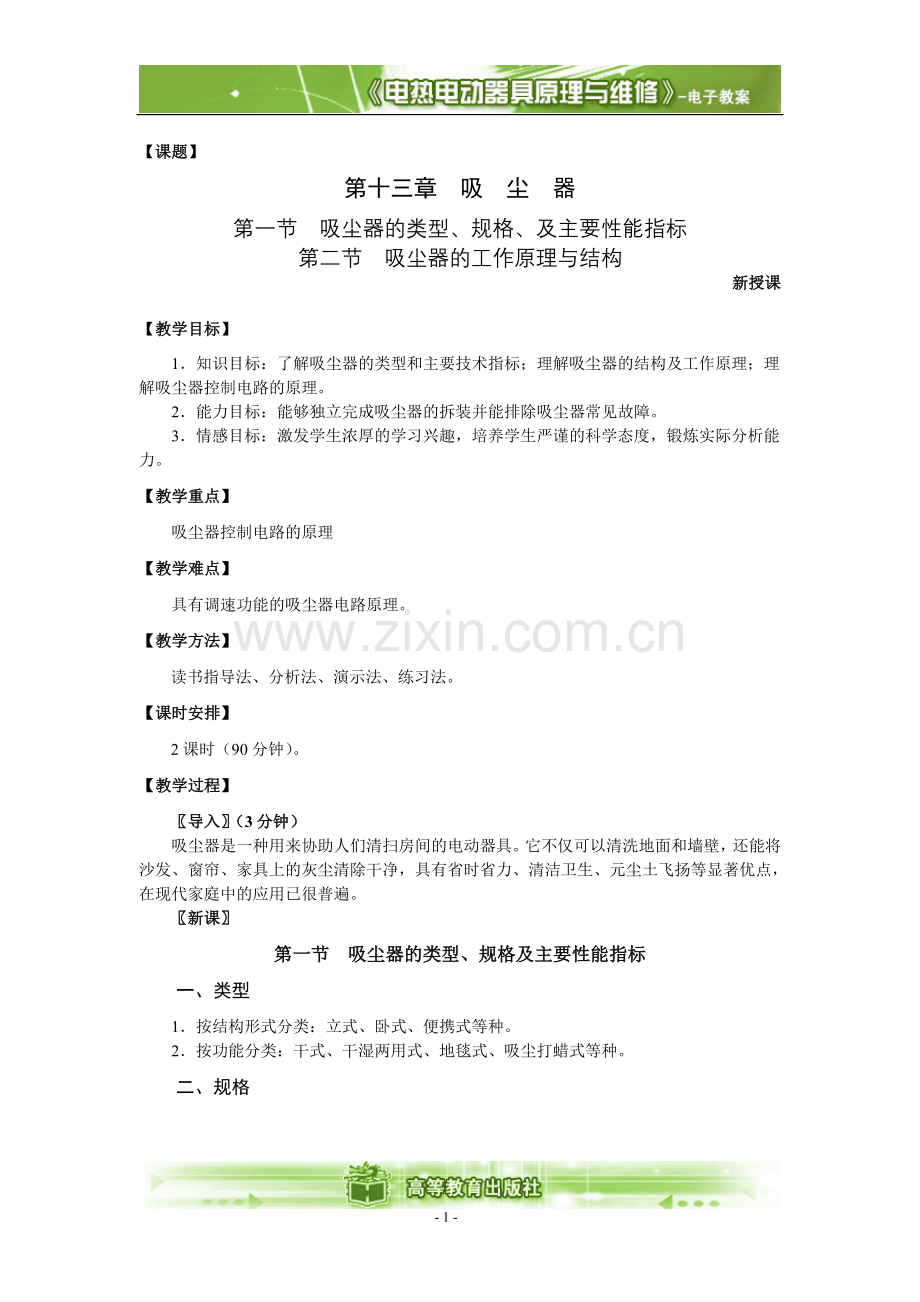

吸尘器-教案.doc

【课题】
第十三章吸尘器
第一节吸尘器的类型、规格、及主要性能指标
第二节吸尘器的工作原理与结构
新授课
【教学目标】
1．知识目标：了解吸尘器的类型和主要技术指标；理解吸尘器的结构及工作原理；理解吸尘器控制电路的原理。
2．能力目标：能够独立完成吸尘器的拆装并能排除吸尘器常见故障。
3．情感目标：激发学生浓厚的学习兴趣，培养学生严谨的科学态度，锻炼实际分析能力。
【教学重点】
吸尘器控制电路的原理
【教学难点】
具有调速功能的吸尘器电路原理。
【教学方法】
读书指导法、分析法、演示法、练习法。
【课时安排】
2课时（90分钟）。
【教学过程】
〖导入〗（3分钟）
吸尘器是一种用来协助人们清扫房间的电动器具。它不仅可以清洗地面和墙壁，还能将沙发、窗帘、家具上的灰尘清除干净，具有省时省力、清洁卫生、元尘土飞扬等显著优点，在现代家庭中的应用已很普遍。
〖新课〗
第一节吸尘器的类型、规格及主要性能指标
一、类型
1．按结构形式分类：立式、卧式、便携式等种。
2．按功能分类：干式、干湿两用式、地毯式、吸尘打蜡式等种。
二、规格

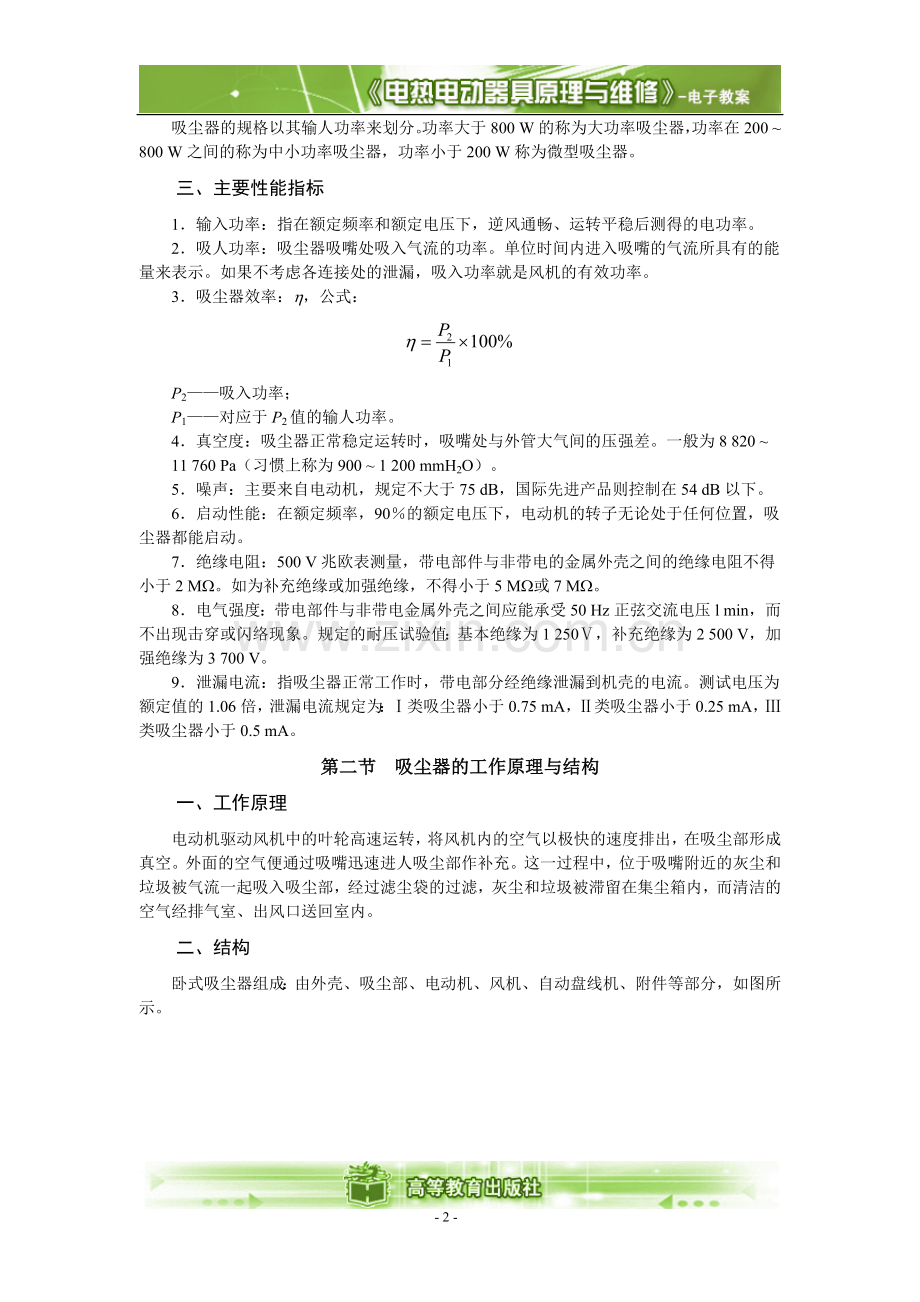

吸尘器的规格以其输人功率来划分。功率大于800 W的称为大功率吸尘器，功率在200 ~ 800 W之间的称为中小功率吸尘器，功率小于200 W称为微型吸尘器。
三、主要性能指标
1．输入功率：指在额定频率和额定电压下，逆风通畅、运转平稳后测得的电功率。
2．吸人功率：吸尘器吸嘴处吸入气流的功率。单位时间内进入吸嘴的气流所具有的能量来表示。如果不考虑各连接处的泄漏，吸入功率就是风机的有效功率。
3．吸尘器效率：h，公式：

P2——吸入功率；
P1——对应于P2值的输人功率。
4．真空度：吸尘器正常稳定运转时，吸嘴处与外管大气间的压强差。一般为8 820 ~
11 760 Pa（习惯上称为900 ~ 1 200 mmH2O）。
5．噪声：主要来自电动机，规定不大于75 dB，国际先进产品则控制在54 dB以下。
6．启动性能：在额定频率，90％的额定电压下，电动机的转子无论处于任何位置，吸尘器都能启动。
7．绝缘电阻：500 V兆欧表测量，带电部件与非带电的金属外壳之间的绝缘电阻不得小于2 MW。如为补充绝缘或加强绝缘，不得小于5 MW或7 MW。
8．电气强度：带电部件与非带电金属外壳之间应能承受50 Hz正弦交流电压l min，而不出现击穿或闪络现象。规定的耐压试验值：基本绝缘为1 250Ⅴ，补充绝缘为2 500 V，加强绝缘为3 700 V。
9．泄漏电流：指吸尘器正常工作时，带电部分经绝缘泄漏到机壳的电流。测试电压为额定值的1.06倍，泄漏电流规定为：Ⅰ类吸尘器小于0.75 mA，Ⅱ类吸尘器小于0.25 mA，Ⅲ类吸尘器小于0.5 mA。
第二节吸尘器的工作原理与结构
一、工作原理
电动机驱动风机中的叶轮高速运转，将风机内的空气以极快的速度排出，在吸尘部形成真空。外面的空气便通过吸嘴迅速进人吸尘部作补充。这一过程中，位于吸嘴附近的灰尘和垃圾被气流一起吸入吸尘部，经过滤尘袋的过滤，灰尘和垃圾被滞留在集尘箱内，而清洁的空气经排气室、出风口送回室内。
二、结构
卧式吸尘器组成：由外壳、吸尘部、电动机、风机、自动盘线机、附件等部分，如图所示。

1．外壳
ABS或聚丙烯等工程塑料注塑成型。前、后两部分组合成。
2．吸尘部
由滤尘袋、集全箱等组成。
3．电动机
电动机的转速达到20 000 r/min以上。采用单相串励电动机，有转矩大，机械特性软，便于凋速等优点。
4．风机
产生负压的重要部件，它与电动机装配在一起。是一种离心式风机，主要由叶轮、蜗壳、导轮和外罩等组成，如图所示。

5．自动盘线机
自动盘线机安装在电动机的后面，将电源线收藏在机壳内。
结构如图所示。

6．灰尘指示器
显示集尘箱内积尘量多少的装置，它的结构如图所示。

作业：习题思考题
13-1 ~ 13-6
板书:
第一节吸尘器的类型、规格及主要性能指标
一、类型
二、规格
三、主要性能指标
第二节吸尘器的工作原理与结构
一、工作原理
二、结构
1．外壳
2．吸尘部
3．电动机
4．风机
5．自动盘线机
6．灰尘指示器
第三节吸尘器的控制电路
第四节吸尘器的常见故障及检修
新授课
【教学目标】
1．知识目标：理解吸尘器控制电路的原理；掌握吸尘器常见故障的检修方法。
2．能力目标：能够排除吸尘器的常见故障。
3．情感目标：激发学生浓厚的学习兴趣，培养学生严谨的科学态度，锻炼实际分析能力。
【教学重点】
常见故障原因的判断
【教学难点】
查找出故障的原因。
【教学方法】
读书指导法、分析法、演示法、练习法。
【课时安排】
2课时（90分钟）。
【教学过程】
〖新课〗
第三节 吸尘器的控制电路
一、没有调速功能的吸尘器电路
电路较简单，用一个电源开关控制电动机工作。图示为一个卧式吸尘器的电路。

二、具有调速功能的吸尘器电路
改变电动机转速，调节吸尘器的吸力。
调速方法：通过改变双向晶闸管的导通角来实现电路调速。图示是春花牌立式吸尘器调速电路。

第四节 吸尘器的常见故障及检修
故障现象
故障原因
检修方法和排除措施
吸尘器不能启动泾转，没有嗡嗡声－
1．熔丝熔断
2．电源线内部线头松脱
3．自动盘线机内的弹簧触片同金属圆环接触不良
4．电源开关损坏
5．碳刷条同刷握配合过紧，碳刷条不能自动伸出，以至接触不到换向器
6．定子绕组断路
7．电枢绕组有两处断路，而且其中一个电刷在两处断路之间，造成电路完全不通
1．更换同规格熔丝。如果更换后又熔断，可能有短路故障，排除后再更换熔丝
2．拆开自动盘线机，把电源线线头重新焊在金属圆环上
3．拆开自动盘线机，用汽油或酒精擦去弹簧触片和圆环上的油污，并调整弹簧触片形状，使弹簧触片同金属圆环接触良好
4．拆开修理或更换电源开关
5．拆开电刷检查，如果过紧，要磨修碳刷条，使碳刷条同刷握之间有0.5 ~ 0.2 mm的间隙。如果碳刷条已经磨到最低限度，要更换同规格碳刷条
6．卸下电动机，用万用电表电阻挡分别测量定子绕组的两个线圈，判定确有断路现象后再拆开电动机修理
7．卸下电动机，用万用电表电阻挡测量换向器上每相邻的两片铜片间的电阻，判定确有断路现象后再拆开电动机修理
吸尘器不能启动运转，有嗡嗡声
1．定子绕组拆装后，线圈的引出线接错，使两极的磁性相同
2．电枢铁心和定子铁心之间有杂物
3．电枢和定子的同心度差，造成电枢铁心和定子铁心相磨擦
1．卸下电动机，对换定子绕组一个线圈的引出线，如果造成电动机反转，只要同对把定子绕组两个线圈的引出线对换就可以了
2．卸下电动机清除杂物，如果清除不干净就要拆开电动机清除
3．卸下电动机，用软布垫好，看准位置后用锤子敲打机壳，以纠正同心度。如果纠正不过来，就要重新拆装轴承盖
吸尘器过热、
1．集尘箱积满灰尘或滤尘袋被灰尘堵塞，通风不畅，电动机散热不好，造成电动机过热
2．吸尘器使用时间过长，电动机散发的热量不能及时排出，造成电动机过热
3．定子绕组或电枢绕组局部短路，或者电枢绕组断路，使电动机转速减慢，电流增大，造成电动机过热
4．轴承严重磨损，造成轴承过热
5．碳刷条严重磨损后，产生过量电火花，造成局部过热
1．卸下吸尘器前完，清除集尘箱内灰尘，或清洗滤尘袋并在阴凉处晾干
2．缩短吸尘器的使用时间即能解决
3．卸下电动机，用万用电表电阻挡检查定子绕组和电枢绕组，判定确有短路或断路后，再拆开电动机修理
4．拆开电动机，更换轴承
5．拆开电刷，更换碳刷条
吸尘器吸力小，吸尘效果差
1．吸尘器吸嘴或管道堵塞
2．集尘箱内灰尘已满，或滤尘袋被灰尘堵塞，或滤尘袋潮湿
3．壳体安装不严，或者滤尘袋架上没有安装橡胶套，外界空气从缝隙进人风机
4．套在风机前面的防震橡胶套老化，造成密封不严，使排出的风又回到风机里
5．电刷内的软弹簧弹力不足，碳刷条同换向器之间的接触电阻大，电压降大，使电动机转速下降
6．定子绕组或电枢绕组局部短路，或者电枢绕组断路，造成电动机转速下降
7．轴承严重磨损，使电动机转速下降
8．电动机修理后把定于绕组的两个线圈
1．清除堵塞物
2．卸下吸尘器前亮，清除集尘箱内的灰尘，或清除滤尘袋并在荫凉处晾干
3．旋紧各个紧固螺钉，或装好滤尘袋架上的橡胶套，如果壳体有破裂处要粘补好
4．更换防震橡胶套
5．拆开电刷，更换弹力适中的软弹簧，但弹簧的弹力也不宜过大，否则会增加机械损耗，同样也会使电动机的转速下降
6．卸下电动机，用万用电表电阻挡检查定子绕组和电枢绕组，判定确有短路或断路后，再拆开电动机修理
7．拆开电动机，更换轴承
8．卸下电动机，同时把定子绕组两个线圈的引出头对换过来就可以了
吸尘器噪声大
1．紧固件松动，产生机械噪声。
2．叶轮变形，产生空气动力噪声；或者叶轮捧壳，产生机械噪声
3．轴承严重磨损，产生机械噪声
4．碳刷条同换向器接触不良，引起较大电火花，发出“噼叭”响声
5．电枢绕组检修后动平衡差，产生振动
1．旋紧各个紧固螺钉
2．卸下叶轮整形或更换叶轮
3．拆开电动机，更换轴承
4．拆开电刷检查，更换合格的碳刷条或软弹簧
5．修理电动机
自动盘线机失灵
1．由于盘线按钮的压缩弹簧弹力不足，或连杆不灵活，或制动轮不卡住，造成电源线拉出后不能制动，又被拉回壳体内
2．盘线筒壳体相摩擦，或者按下盘线按钮后制动轮不能离开摩擦轮，造成电源线不能收回
3．安装盘线筒时，未预先顺时针旋转盘线筒3 ~ 4圈，造成电源线不能完全收回
4．安装盘线筒时，预先顺时针旋转盘线筒圈数过多，造成电源线不能完全拉出
1．拆开吸尘器后壳，并排除故障
2．拆开吸尘器后完检查，并排除故障
3．卸下盘线筒，把电源线盘在盘线筒上，预先顺时针旋转盘线筒3 ~ 4圈，再把盘线筒装好
4．卸下盘线筒，减少预先顺时针旋转的圈数，再把盘线筒装好
灰尘指示器失灵
1．透明管体变形，造成指示头不能在管内自由活动
2．透明管内的弹簧端头卡在指示头和管壁之间
3．弹簧弹力过小，吸尘器正常工作时指示头也到达红区

1．更换透明管
2．拆开灰尘指示器，整理好弹簧端头后再重新装好
3．更换弹力适中的弹簧，正常工作时指示头在蓝区，把吸入口堵住时指示头到达红区

作业：习题思考题
13-7 ~ 13-11
板书：
第三节吸尘器的控制电路
一、没有调速功能的吸尘器电路
二、具有调速功能的吸尘器电路
第四节吸尘器的常见故障及检修
故障现象 故障原因 检修方法和排除措施
本章小结
1．结构
（1）类型：前装式、顶装式。
（2）结构：洗涤、脱水系统，进、排水系统，电动机及传动系统，电气控制系统，支承机构，加热、烘干装置等。
（3）洗涤、脱水系统：不锈钢滚筒（内筒）、盛水筒（外筒）、内筒叉形架、转轴、外筒叉形架及滚动轴承等。
洗涤时，滚筒转速慢（50 ~ 70 r/min）；脱水时，滚筒的转速高（400 ~ 800 r/min）。减少机身振动的措施：外筒上固定着配重块。
（4）进、排水系统：水位开关、进水电磁阀、排水泵等。
水位开关：常为压力式。两套水位控制机构，分别控制高、低两个水位。
进水电磁阀。
洗涤剂盒：内有分水槽和喷嘴，抽屉分成多格，分别放入不同的洗涤剂。
过滤器：滤除洗涤液中的毛屑、钮扣、硬币等杂物。
排水泵：上排水方式。单相罩极式电动机驱动。密封式。
（5）电容式双速电动机
特点：两套定子绕组。
控制原理：洗漂时：十二极低速绕组工作，高速绕组不工作。脱水时：两极高速绕组工作，低速绕组不工作。两绕组合用一个电容器，由程控器中的凸轮触点组来转换。
（6）传动：一级皮带减速传动。
（7）电气控制系统
程控器：常用电动式程控器。理解凸轮触点转换时序表。
温控器：常用碟形双金属定值型温控器。内部有一个动断触点（动作温度60℃）和一个动合触点（动作温度40℃）。
门开关：门关闭，开关触点闭合，电路接通；门开启，开关触点断开。
加热装置：提高洗涤液温度，改善洗涤效果，一般采用管状加热器。
支承机构：吊装弹簧、弹性支承减振器、外箱体、底脚等。采用弹性支承。上端4根吊簧悬吊，底部两只弹性支承减振器。
2．控制电路
采用电动式程控器的控制电路。
根据程控器凸轮触点转换时序表分析洗衣机在进水，洗涤，洗涤液加热，冷、热洗涤转换，排水，脱水等过程时的电流通路。
3．常见故障及检修
（1）指示灯不亮，洗衣机不工作。
（2）指示灯亮，不能进水。
（3）水到位后，仍进水不停。
（4）不能排水。
（5）水到位后，洗衣机不洗涤。
（6）洗衣机不能脱水。
（7）对洗涤液不能加热或加热不止。
（8）振动过大和产生异常噪声。
（9）漏水。
