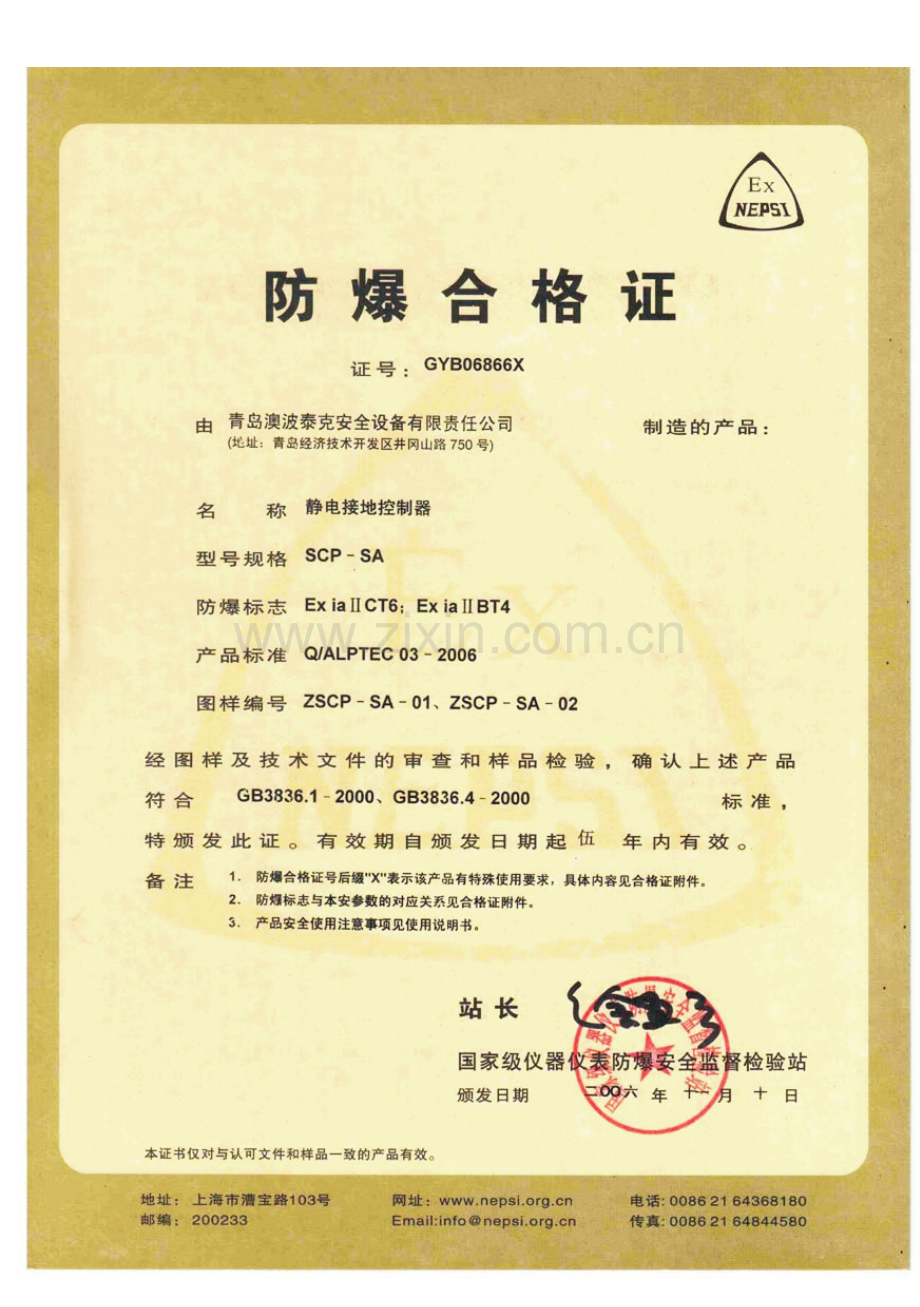

SCP-SA型静电接地控制器用户手册青岛澳波泰克安全设备有限责任公司QINGDAO ALPTEC SAFETY EQUIPMENT CO.,LTD.目 录前 言.11 产品概述.2 1.1 应用范围.2 1.2 系统概述.2 1.3 电气参数.22 系统组成与工作原理.2 2.1 系统组成及其功能.2 2.2 工作原理.33 安装与调试.4 3.1 用户安装使用注意事项 .4 3.1.1 产品使用特殊要求.4 3.1.2 产品使用注意事项.4 3.2 安装与调试 .5 3.2.1 机械安装.5 3.2.2 电气安装.5 3.2.3 技术要求.6 3.2.4 系统调试.64 使用与操作方法.75 故障处理与维护.7 5.1 故障分析与处理.7 5.2 系统维护.8附录一.9附录二.10附录三.11附录四.12附录五.13附录六.14SCP-SA型静电接地控制器第1页 前言 本手册介绍了SCP-SA型静电接地控制器的工作原理、技术参数、安装、系统应用以及其他注意事项。用户阅读本手册需具备机械和电子方面的基础知识。SCP-SA型静电接地控制器为本质安全型设备，防爆标志为：ExiaIIBT4。如果安装在油库、加油站、化工厂等危险场所，本设备的安装、操作和维护者应具备基本的安全技术知识以及相应的本质安全设备及其关联设备的使用知识。该设备经国家级仪器仪表防爆安全监督检验站检验合格，符合GB3836.1-2000、GB3836.4-2000有关爆炸性气体环境通用电气设备的通用要求和本安电路及电气设备的有关要求，防爆合格证编号为：GYB06866X。本手册内容为青岛澳波泰克安全设备有限责任公司版权所有。青岛澳波泰克安全设备有限责任公司保留不经公告对本手册内容进行更新、修改的权利。欲了解本手册相关产品的最新资料，请访问或与青岛澳波泰克安全设备有限责任公司（0532-86894009）联系。SCP-SA型静电接地控制器1.产品概述 1.1 应用范围1、需单独使用静电接地保护的罐装控制系统；2、铁路罐装等集中控制的场合；3、其他需要静电接地保护并需要联锁控制的场所。为了您的生产安全，建议您在以下场所使用静电接地控制器：1.2系统概述SCP-SA型静电接地控制器是检测接地状况，进行联锁控制的仪器仪表，主要特点如下：1、采用数字电路控制，性能稳定；2、供电电压范围广，本安电压为5VDCVDC;243、保证车体到接地桩之间电阻为505;4、声光报警显示系统工作状态操作方便；5、信号输出方式：继电器（常开/常闭）节点容量：U:AC 220V/DC 30VI:5A具体接线方式请参照“3.2.2电器安装”。1.3电气参数工作电压工作电流防爆等级响应时间安全隔离器524VDC60mAExiaIIBT41s工作温度检测电阻报警方式声光报警505-40+60Um 250V Io 185mA Uo 28VLo 2.0mH Co 0.65uF2.系统组成及工作原理2.1系统组成及其功能SCP-SA静电接地控制器主要由控制器（带声光报警）、静电接地夹、工作状态板、接地线、安全隔离器和导线等组成。第2页第3页图 2-1-3图 2-1-1图 2-1-2 2.2 工作原理 系统通过静电接地夹自动检测罐车的接地状况，罐车与接地桩2、静电接地夹(图 2-1-2)(1)具有破除油漆，铁锈的功能，确保与车 体接触良好(2)提供接口，为控制器提供信号(3)标准长度为7.5米3、接地线(图 2-1-3)连接控制器，并且与静电接地夹连接，将车体的静电导入大地，保证工作安全。标准长度3米。4、安全隔离器(图 2-1-4)(1)提供本安电源，保证系统正常运行(2)信号安全隔离(3)隔离安全场所和危险场所(4)输出开关量信号，常开常闭可选 节点容量：U:AC 220V/DC 30V I:5A (5)输入电压24V(6)必须放置于控制室、隔爆盒等安全场所 (7)安装尺寸，请参照“附录五”1、控制器：（图2-1-1）由控制电路板(SCP-SA)、蜂鸣器及接线盒组成。(1)检测静电接地夹,工作状态板信号并进行 处理(2)提供声光报警状态,显示工作状态(3)直接驱动安全隔离器，向第三方提供 信号图 2-1-45、状态板（图 2-1-5）(1)操作完毕，静电接地夹归位装置(2)静电接地夹归位，控制器处于休眠状态图 2-1-5第4页SCP-SA型静电接地控制器之间的回路电阻超过规定阻止后立即输出报警信号，供第三方使用。同时发出声光报警信号，供现场人员及时了解系统工作状况。3.安装与调试 3.1 用户安装使用注意事项 3.1.1 产品使用特殊要求 静电接地控制器与关联设备配套组成的本安防爆系统接地必须符合GB3836.15-2000爆炸性气体环境用电气设备 第15部分：危险场所电气安装(煤矿除外)防爆标准第2.2.4条的要求。本系统中接地线接地与安全隔离器的接地必须等电位。3.1.2 产品使用注意事项 1、静电接地控制器必须与通过防爆认可的关联设备配套共同组成本安防爆系统方可使用于现场存在爆炸性气体混合物的危险场所。电源回路和信号回路必须与青岛澳波泰克安全设备有限责任公司生产的AP724S-R安全隔离器（必须置于非危险场所）连接，AP724S-R型安全隔离器的最高电压（Um）为250V；2、AP724S-R安全隔离器必须放置在控制室等安全场所；若放置在付油区等危险场所，则必须置于防爆盒内进行隔离；3、静电接地控制器与AP724S-R安全隔离器的本安端之间的连接电缆为屏蔽电缆（必须有绝缘护套）,每根线芯截面积0.5mm,2 其屏蔽层与AP724S-R型安全隔离器的接地端必须在安全场所可靠接地，一般传输距离越长，芯线截面积应该越大。电缆外径不超过mm，也不小于8mm，以便于穿线压线。电缆布线应尽量排除电磁干扰的影响，连接电缆的分布参数必须控制在0.3uF和mH之内；4、环境温度：-4060；5、用户请勿自行改产品的零部件，应会同澳波泰克共同协调设备的变更使用问题或解决运行中出现的故障，以杜绝损坏现象的发生；6、本产品的安装、使用和维护应同时遵守产品说明书、第5页GB3836.13-1997“爆炸性气体环境用电气设备 第13部分：爆炸性气体环境用的电气设备的检修”、GB3836.15-2000“爆炸性气体环境用电气设备 第15部分：危险场所电气安装（煤矿除外)”、GB3836.16-2006“爆炸性气体环境用电气设备 第16部分：电气装置的检查和维护（煤矿除外）”及GB50257-1996“电气装置安装工程爆炸和火灾危险环境 电气装置施工及验收规范”的有关规定。3.2 安装与调试 3.2.1 机械安装为方便使用，系统应靠近槽车尾部位置安装，工作状态板靠近本系统安装。分散式现场布线示意图参见“附录一”。集中式现场布线示意图参见“附录二”。主控制器、工作状态板安装尺寸图参见“附录四”。AP724S-R安全隔离器安装尺寸图参见“附录五”。防爆接线箱的安装尺寸图参见“附录六”。3.2.2 电气安装 SCP-SA控制器接线方式 详见“附录三”说明：系统是本质安全防爆设备，电源回路和信号回路必须与AP724S-R安全隔离器相配组成本质安全系统，输入电压为直流第6页SCP-SA型静电接地控制器 当静电接地夹夹在工作状态板上时，系统处于休眠状态，电源灯一直常亮，报警灯不亮，蜂鸣器不响，输出报警信号。当静电接地夹离开状态板，夹于车体且接触良好，系统进入正常工作状态，电源灯闪烁，报警灯不亮，蜂鸣器不响，输出正常信号。24V，信号输出为无源开关量信号，常开常闭可选，节点容量：U:AC220V/DC30V、I:5A。3.2.3 技术要求 1、请按电气连接图，准确区分线路，禁止将电源极性接反；2、本设备是本质安全型设备，控制器与外部设备之间必须接AP724S-R安全隔离器；3、接线整洁，接触良好。3.2.4 系统调试 根据上述要求安装完毕，确定准确无误后，上电参照“4 使用与操作方法”进行系统调试，系统只有三种工作状态：休眠状态、正常工作状态、报警状态；若调试过程中系统出现其它状态,属于故障和异常,请参照“5 故障处理与维护”。工作状态如下：注：=灯不亮 =一直亮 =闪烁 =蜂鸣器不响 =蜂鸣器响 1、休眠状态 2、正常工作状态 第7页 3、报警状态 4.使用与操作方法 第一步：当系统处于休眠状态时，将静电接地夹拿离工作状态板，系统处于报警状态，说明系统能正常工作。第二步：将静电接地夹夹在需接地的设备上，系统进入正常工作状态，表示接地良好，请放心操作。第三步：确定工作已经完成，将静电接地夹从设备上取下，归位到工作状态板上，系统进入休眠状态。5.故障处理与维护 5.1 故障分析与处理 现象一：上电后电源灯和报警灯都不亮，蜂鸣器不响。将接线端子拔下，用万用表测试连接“VCC”与“GND”端子导线之间的电压，如果为正常供电电压524V，说明接线端子接触不良或电路板故障。否则AP724S-R安全隔离器故障或电源线路断路，检查线路并处理。现象二：当静电接地夹未夹于任何导电体，系统仍处于正常工作状态，输出为正常信号。将连接静电接地夹的接线端子拔下，如果系统转入报警状态，输出变为报警信号，则说明静电接地夹的导线存在短路现象，请检查并处理；如无法处理，请及时与澳波泰克（0532-86894009）联系，以免影响您的正常使用。当静电接地夹离开工作状态板、未夹于任何导体、回路电阻大于检测电阻或夹于导体但接触不良，系统进入报警状态，电源灯不亮，报警灯闪烁，蜂鸣器响，输出报警信号。第8页SCP-SA型静电接地控制器 现象三：当静电接地夹夹于车体或其他导体时，系统仍处于报 警状态，输出为报警信号。a.检查静电接地夹是否存在顶尖破坏或端部插接头是否松出或拉脱所导致接触不良现象。如果是，请及时联系本公司更换夹子，以免影响您的正常使用；否则进行下一步；b.检查是否存在静电接地线断路或顶尖油污过重导致的回路电阻过大的现象。请检查线路或用纱布将顶尖擦拭干净，如果问题仍不能解决，请及时联系本公司，以免影响您的正常使用。现象四：当静电接地夹拿离工作状态板，但系统仍处于休眠状态。可能是工作状态板接线端子处（StatePanel）与地线(GND)连接，或工作状态板与大地短接，检查线路并处理。5.2 系统维护1、静电接地夹油污过多会导致导静电回路电阻升高，以致系统报警，因此要定期清理，保持设备清洁，以便良好使用；2、由于设备使用较为频繁，应当定期检查系统接线，防止有接线松动导致设备失常，影响您的正常使用；3、工作状态板为检测静电接地夹是否归位而设，为保证不出现错误报警，请确保工作状态板与接地桩断开。第9页附录一 SCP-SA静电接地控制器分散式 现场布线示意图说明：1、安全隔离器如果需要放置在危险场所，必须置于隔爆盒内，与危险场所隔离。2、隔爆盒(EXdIIBT4)属于非标配设备。需要另外付费。3、安全隔离器标准导轨安装，安装方便。发油区控制室第10页SCP-SA型静电接地控制器附录二 SCP-SA静电接地控制器集中式 现场布线示意图说明：1、安全隔离器必须置于控制室等安全场所。2、安全隔离器标准导轨安装，安装方便。第11页附录三 SCP-SA静电接地控制器 电气连接图第12页SCP-SA型静电接地控制器632-0060附录四 SCP-SA静电接地控制器 工作状态板安装尺寸 主控制器安装尺寸第13页附录五 AP724S-R安全隔离器安装尺寸第14页SCP-SA型静电接地控制器 附录六 防爆接线箱安装尺寸图地 址：山东省青岛市保税区汉城路13号地 址：山东省青岛市保税区汉城路13号邮 编：266555邮 编：266555电 话：0532-86894009 86891208电 话：0532-86894009 86891208传 真：0532-86894005传 真：0532-86894005网 址：http:/网 址：http:/全国服务热线：400-623-7887 全国服务热线：400-623-7887 青岛澳波泰克安全设备有限责任公司QINGDAO ALPTEC SAFETY EQUIPMENT CO.,LTD.
