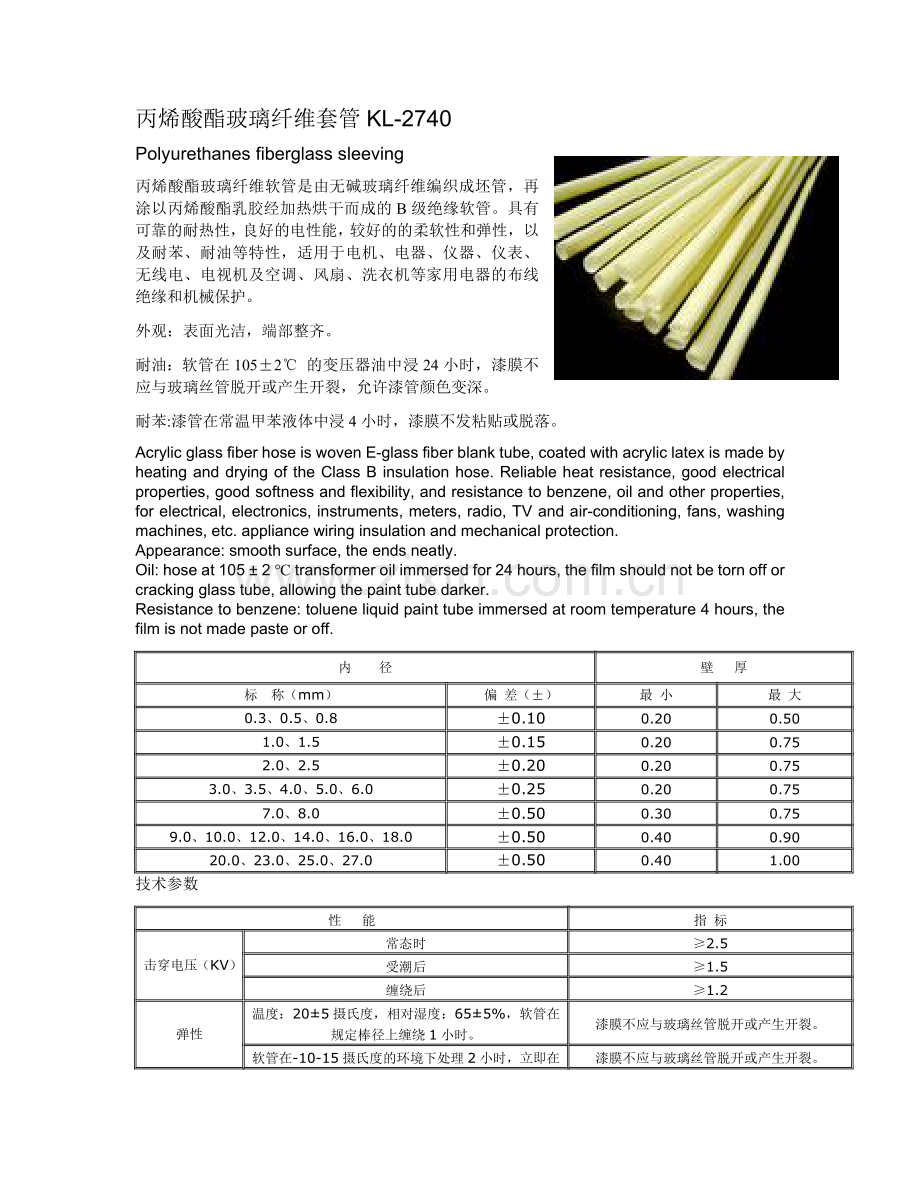

特殊玻璃纤维套管规格书.docx

丙烯酸酯玻璃纤维套管KL-2740
Polyurethanes fiberglass sleeving
丙烯酸酯玻璃纤维软管是由无碱玻璃纤维编织成坯管，再涂以丙烯酸酯乳胶经加热烘干而成的B级绝缘软管。具有可靠的耐热性，良好的电性能，较好的的柔软性和弹性，以及耐苯、耐油等特性，适用于电机、电器、仪器、仪表、无线电、电视机及空调、风扇、洗衣机等家用电器的布线绝缘和机械保护。
外观：表面光洁，端部整齐。
耐油：软管在105±2℃ 的变压器油中浸24小时，漆膜不应与玻璃丝管脱开或产生开裂，允许漆管颜色变深。
耐苯:漆管在常温甲苯液体中浸4小时，漆膜不发粘贴或脱落。
Acrylic glass fiber hose is woven E-glass fiber blank tube, coated with acrylic latex is made by heating and drying of the Class B insulation hose. Reliable heat resistance, good electrical properties, good softness and flexibility, and resistance to benzene, oil and other properties, for electrical, electronics, instruments, meters, radio, TV and air-conditioning, fans, washing machines, etc. appliance wiring insulation and mechanical protection.
Appearance: smooth surface, the ends neatly.
Oil: hose at 105 ± 2 ℃ transformer oil immersed for 24 hours, the film should not be torn off or cracking glass tube, allowing the paint tube darker.
Resistance to benzene: toluene liquid paint tube immersed at room temperature 4 hours, the film is not made ​​paste or off.
内 径
壁 厚
标 称（mm）
偏 差（±）
最 小
最 大
0.3、0.5、0.8
±0.10
0.20
0.50
1.0、1.5
±0.15
0.20
0.75
2.0、2.5
±0.20
0.20
0.75
3.0、3.5、4.0、5.0、6.0
±0.25
0.20
0.75
7.0、8.0
±0.50
0.30
0.75
9.0、10.0、12.0、14.0、16.0、18.0
±0.50
0.40
0.90
20.0、23.0、25.0、27.0
±0.50
0.40
1.00
技术参数
性 能
指 标
击穿电压（KV）
常态时
≥2.5
受潮后
≥1.5
缠绕后
≥1.2
弹性
温度：20±5摄氏度，相对湿度：65±5%，软管在规定棒径上缠绕1小时。
漆膜不应与玻璃丝管脱开或产生开裂。
软管在-10-15摄氏度的环境下处理2小时，立即在规定棒径上缠绕。
漆膜不应与玻璃丝管脱开或产生开裂。
软管在130±2摄氏度的环境下处理24小时，然后于20±2摄氏度的室温下在规定棒径上缠绕。
外侧漆膜不应与玻璃丝管脱开或产生开裂。
耐油
软管在105±2摄氏度的变压器油中浸24小时
漆膜不应与玻璃丝管脱开或产生开裂，允许漆管颜色变深。
耐苯
软管在常温甲苯液中浸4小时
漆膜不发粘或脱落。
认可标准︰JB/T 8151.3―1999

聚氨酯玻璃纤维套管KL-2741
Polyurethanes fiberglass sleeving

聚氨酯玻璃纤维软管系采用无碱玻璃纤维编织成管，并涂以改性聚氨酯树脂经加热烘干而成的F级绝缘漆管。具有可靠的耐热性，良好的电性能，较好的柔软性和弹性。适用于作F级电机、电器及仪表、无线电、家用电器等装置的布线绝缘和机械保护。。
Polyurethanes fiberglass sleeving, woven as sleeving by non-alkali fiberglass and coated with polyurethanes in high temperature. It has excellent dielectric, and softness feature, widely used in the class H&N motor, household electrical appliances, heating equipment, the special lamps and lanterns, TV set and electric instrument.

规格尺寸
内   径
壁厚
标  称
偏差(±)
最小
最大
1.0，1.5
±0.15
0.2
0.75
2.0，2.5
±0.20
3
±0.25
4.0，5.0，6.0
±0.25
0.30
0.75
7.0，8.0，9.0，10
±0.50
0.30
0.75
12，14，16，20
±0.70
0.75
1.25

技术参数
性   能
指 标
耐焊热性
通过（仅限内径5mm以下）
加热后弯曲性
不得开裂，试温度180摄氏度，经48±1小时
低温时的弯曲性
不得开裂，试验温度-15摄氏度
击穿电压，KV直芯棒，25mm电极
平均值
室温下
高温下
湿热处理后
中值
≥3.0
≥1.2
≥1.2
最低值
≥1.5
≥1.0
≥0.8
绝缘电阻
103
温度指数
155

耐高温玻璃纤维坯管KL-SRP
High temperature-resistance fiberglass sleeving

耐高温玻璃纤维坯管33tex无碱玻璃纤维纱编织而成，具有耐高温的特点，适用电机﹑电器的布线绝缘及家用电器的导线护套。
High temperature of the glass fiber billet 33 tex E-glass fiber yarn woven from, the characteristics of a high temperature, the application of electrical ﹑ electrical wiring insulation sheathing of the cable and home appliances.
规格Specifications：内径从1.0mm到25.0mm Diameter from 1.0 mm to 25.0 mm

防火耐高温套管KL-SRF
High temperature-resistance fiberglass sleeving

1．应用范围the scope of application

防火耐高温套管以高膨松性玻璃纤维或者特殊无碱玻璃纤维编织套管所制成，并覆以厚实的氧化铁红/蓝硅胶，其能阻挡熔铁喷溅，且不受高温和火焰所损坏，具有阻燃、隔热、保温、抗电、柔软等性能，这些特性使其适用于保护恶劣环境下的软管、缆线和管路。可连续暴露于260℃的高温中而不受损坏，可以耐1000℃高温，1000℃破坏性试验可以持续半个小时，半小时后外面涂层开始碳化，玻璃纤维完好无损。
    其阻燃特性除了能够有效的避免人员遭受高热管线的烧烫伤害外,更能大幅度的节约热能源流失的成本。产品主要应用于钢铁厂、冶炼厂、矿山、石油、玻璃厂等行业高温设备的防火隔热、电缆绝缘保护。

KL-SRF, woven as sleeving by the high glass fiber or special non-alkali glass fibers and coated with a thick cover of the iron oxide red / blue silicone, it can stop the melting iron splash and high-temperature and flames. It has a fire-retardant ,insulation, thermal insulation and anti-electricity.these features make it applicable to the protection of the cable and pipeline under the bad environment .It May expose continuously in 260℃ but the high temperature does not damages it, It may bear 1000℃ the high temperature, 1000℃ the puncture test may continue for a half hour, a half hour later outside the coating starts to carbonize, but the glass fiber is perfect.
In addition to its fire-retardant properties can effectively prevent persons who are in the high temperature environment, can save substantial loss of thermal energy costs. Products are mainly used in steel plants, smelters, mining, oil, glass factory for high temperature equipment's fire protection, heat insulation and cable insulation protection
ent and for high temperature equipment's fire protection heat insulation and cable insulation protection
2．主要特性Key features
a. 温度范围（Temperature range）:-40℃~+260℃,瞬间耐温可达到instantaneous temperature can reach：1000℃；
b. 耐压等级（Pressure rating）: 10000 V;
c. 常用规格（Common specifications）: 内径（diameter） Φ5.0 mm ~ Φ100 mm;
d. 常用颜色（Commonly used colors）: red, blue;
e. 阻燃性（Flame retardant）：UL VW-1;
f. 产品均已通过UL及SGS认证 Products have been certified by UL and SGS.

耐高温特殊玻璃纤维套管（定纹管）KL-SRC
High temperature-resistance special fiberglass sleeving

定纹管系采用无碱玻璃纤维编织管经高温脱蜡定纹再浸渍少量硅烷类粘结而成。具有耐高温的特点，适用电机﹑电器的布线绝缘及家用电器的导线护套。

The profile of the use of E-glass fibers woven of high temperatures dipping to dewaxing set profiling bond from a small number of silane category. The characteristics of a high temperature, the application of electrical ﹑ electrical wiring insulation sheathing of the cable and home appliances.

1、性能Performance：
序号NO.
技术指标
Technical index
单位
Units
指标值
Index value
1
热失重
Weight loss
%
≤0.50
2
拉伸强度
Tensile strength
MPa
≥90
3
剪口特性
Jiankou characteristics
－
定纹管截面经剪刀剪断后, 剪口平齐, 无纤维散开现象The profile of the section cut by scissors, Jiankou flush, no fiber spread phenomenon

2、规格Specifications：
规格（mm）
Type
壁厚（mm）
Wall thickness
耐 温
Heat resistance
耐 压
Average voltage
阻燃性
Inflammability
0.5-3.0
0.18±0.05
-10（℃）+600（℃）
500V-700V
VW-1
4.0-6.0
0.30±0.05
-10（℃）+600（℃）
500V-700V
VW-1
7.0-12.0
0.35±0.05
-10（℃）+600（℃）
500V-700V
VW-1
14.0-30.0
0.43±0.05
-10（℃）+600（℃）
500V-700V
VW-1

双层硅胶纤维编织高压套管（高压管）KL-SRG
Double-layer rubber high press tube

内层为挤出硅橡胶套管，中层编织无碱玻璃纤维，外层挤出硅橡胶制成的。耐温等级200℃。内层硅橡胶套管壁厚由客户要求气（水）压确定。
High press tube is produced with extrusive silicone rubber sleeving,weaved non alkali glassfiber,outside extrude silcone rubber.Temperature class-fication of 200℃.Wall thickness of silicone rubber sleering in inside determine addording to requirement of customer.

硅树脂玻璃纤维套管KL-SRC
Silicone fiberglass sleeving

硅树脂玻璃纤维套管：是由无碱玻璃纤维纱编织成管状，然后涂以硅树脂高温处理而成。具有良好的介电性、自熄性和柔软性，广泛应用于H＆N级电机、家用电器、电热设备、特种灯具、电视及电子仪器内部线集束等绝缘保护。
Silicone fiberglass sleeving, woven as sleeving by non-alkali fiberglass and coated with silicone in high temperature. It has excellent dielectric, automatic flame off-self, and softness feature, widely used in the class H&N motor, household electrical appliances, heating equipment, the special lamps and lanterns, TV set and electric instrument.
技术指标（Technical index）：
1．自熄时间（Automatic quench time）：10 seconds
型号
Type
测试条件
Testing condition
耐燃烧性
Inflammability
耐温
Heat resistance
击穿电压等级
Breakdown voltage grade
平均电压
Average voltage
个别值
Individual
SRC-12
UL1441
UL VW-1
+200℃-60℃
C3
1200V
800V
SRC-15
UL1441
UL VW-1
+200℃-60℃
C2
1500V
1000V
SRC-25
UL1441
UL VW-1
+200℃-60℃
C1
2500V
1800V
SRC-40
UL1441
UL VW-1
+200℃-60℃
B
4000V
3000V
SRC-70
UL1441
UL VW-1
+200℃-60℃
A
7000V
5000V
2．内径尺寸(Inside diameter)：
内径（mm）Inside diameter
壁厚(mm) Wall thickness
尺寸Nominal
公差Tolerance
1.2KV
1.5KV
2.5KV
4.0KV
7.0KV
0.8
+0.25- 0.0
0.23±0.15
0.23±0.15
0.23±0.15
0.23±0.15
0.38±0.15
1.0
+0.25- 0.0
0.23±0.15
0.23±0.15
0.23±0.15
0.23±0.15
0.38±0.15
1.5
+0.25- 0.0
0.23±0.15
0.23±0.15
0.23±0.15
0.23±0.15
0.38±0.15
2.0
+0.25- 0.0
0.30±0.15
0.30±0.15
0.30±0.15
0.30±0.15
0.38±0.15
2.5
+0.25- 0.0
0.30±0.15
0.30±0.15
0.30±0.15
0.30±0.15
0.38±0.15
3.0
+0.30- 0.0
0.35±0.15
0.35±0.15
0.35±0.15
0.35±0.15
0.46±0.15
3.5
+0.30- 0.0
0.35±0.15
0.35±0.15
0.35±0.15
0.35±0.15
0.46±0.15
4.0
+0.30- 0.0
0.35±0.15
0.35±0.15
0.35±0.15
0.35±0.15
0.46±0.15
4.5
+0.30- 0.0
0.35±0.15
0.35±0.15
0.35±0.15
0.35±0.15
0.46±0.15
5.0
+0.40- 0.0
0.35±0.15
0.35±0.15
0.35±0.15
0.35±0.15
0.50±0.15
5.5
+0.40- 0.0
0.35±0.15
0.35±0.15
0.35±0.15
0.35±0.15
0.50±0.15
6.0
+0.40- 0.0
0.40±0.15
0.40±0.15
0.40±0.15
0.40±0.15
0.50±0.15
7.0
+0.50- 0.0
0.40±0.15
0.40±0.15
0.40±0.15
0.40±0.15
0.54±0.15
8.0
+0.50- 0.0
0.40±0.15
0.40±0.15
0.40±0.15
0.40±0.15
0.54±0.15
9.0
+0.50- 0.0
0.40±0.15
0.40±0.15
0.40±0.15
0.40±0.15
0.54±0.15
10.0
+0.70- 0.0
0.43±0.15
0.43±0.15
0.43±0.15
0.43±0.15
0.64±0.15
11.0
+0.70- 0.0
0.43±0.15
0.43±0.15
0.43±0.15
0.43±0.15
0.64±0.15
12.0-14.0
+0.70- 0.0
0.43±0.15
0.43±0.15
0.43±0.15
0.43±0.15
0.64±0.15

硅橡胶玻璃纤维(内胶外纤)套管KL-SRT
Silicone rubber fiberglass sleeving (inside rubber and outside fiber)

硅橡胶玻璃纤维(内胶外纤)套管，是由硅橡胶挤出成管后，外加于编织玻璃纤维再经涂以硅树脂高温处理而成，具有极好的绝缘耐温保护作用，同样广泛用于H&N级电机、家用电器、电热设备、特种灯具等绝缘保护。
Silicone rubber fiberglass sleeving (inside rubber and outside fiber), is extruded in to tubes with silicone rubber, outside coated with weaved fiberglass and coated with silicone in high temperature. It has super insulation and temperature-resistance function, widely used in the class H&N motor, household electrical appliances, heating equipment, the special lamps and lanterns, TV set and electric instrument.

1． 技术指标（Technical index）：

型号
Type
测试条件
Testing condition
耐燃烧性
Inflammability
耐温
Heat resistance
平均电压
Average voltage
个别值
Individual
SRT-70
UL1441
UL VW-1
+200℃-10℃
7000V
6000V
项目Item
性能指标Value
连续使用温度范围
Continuous Operating Temperature
-60℃+200℃
耐温性Temperature Endurance
200℃±2℃ 168 小时≥1/2 原电压值
200℃±2℃ 168 hours≥1/2 voltage value
热老化 Aging Test
200℃, 6小时，无裂痕 6 hours, no crack
冷弯曲Cold Bend
无裂痕no crack
水平燃烧Horizontal Flame Test
< 30 秒 < 30 seconds
燃烧(VW-1)Flame Retardance
< 30 秒 < 30 seconds
体积电阻Volume Resistance
10″Ωcm
水解稳定性Submerge Water Test
不发粘、不变形、不软化
Non-tacky, not distortion and no softening
2．性能参数(Performance) ：

3．内径尺寸(Inside diameter) ：

内径Inside diameter
壁厚Wall thickness
内径Nominal
公差Tolerance
1.0～2.5mm
+0.20-0.00mm
0.60±0.20mm
3.0～5.5mm
+0.35-0.00mm
1.00±0.30mm
6.0～9.0mm
+0.50-0.00mm
1.00±0.30mm
10.0～12.0mm
+0.70-0.00mm
1.00±0.30mm

硅橡胶玻璃纤维(内纤外胶)套管KL-SRB
Silicone rubber fiberglass sleeving(inside fiber and outside rubber)

硅橡胶玻璃纤维(内纤外胶)套管,是由无碱玻璃纤维纱编织成管后,涂以硅橡胶高温处理而成。具有比硅树脂玻璃纤维套管更良好的介电性、自熄性和柔软性，广泛应用于H&N级电机、家用电器、电热设备、特种灯具等绝缘保护。
Silicone rubber fiberglass sleeving(inside fiber and outside rubber) is weaved into tubes, then formed the product by painting with silicone rubber under high temperature. It has excellent dielectric, automatic flame off-self, and softness feature than silicone fiberglass sleeving, widely used in the class H&N motor, household electrical appliances, heating equipment, the special lamps and lanterns, TV set and electric instrument.
技术指标（Technical index）:
1.自熄时间（Automatic quench time）: 10 seconds
型号
Type
测试条件
Testing condition
耐燃烧性
Inflammability
耐温
Heat resistance
平均电压
Average voltage
个别值
Individual
SRB-40
UL1441
UL VW-1
+200℃-60℃
4000V
3000V
SRB-70
UL1441
UL VW-1
+200℃-60℃
7000V
5000V
项目ITEM
性能指标VALUE
连续使用温度范围
Continuous Operating Temperature
-60℃+200℃
耐温性Temperature Endurance
200℃±2℃ 168 小时≥1/2 原电压值
200℃±2℃ 168 hours≥1/2 voltage value
热老化 Aging Test
200℃, 6小时，无裂痕 6 hours, no crack
冷弯曲Cold Bend
无裂痕no crack
水平燃烧Horizontal Flame Test
< 30 秒 < 30 seconds
燃烧(VW-1)Flame Retardance
< 30 秒 < 30 seconds
体积电阻Volume Resistance
10″Ωcm
水解稳定性Submerge Water Test
不发粘、不变形、不软化
Non-tacky, not distortion and no softening
2.性能参数(Performance):
3.内径尺寸(Inside diameter):
内径Inside diameter
壁厚Wall thickness
内径Nominal
公差Tolerance
4000V
7000V
0.5～2.0mm
+0.20-0.00mm
0.40±0.15mm
0.50±0.15mm
2.5～3.0mm
+0.25-0.00mm
0.40±0.15mm
0.50±0.15mm
3.5～5.0mm
+0.35-0.00mm
0.45±0.15mm
0.55±0.15mm
6.0～9.0mm
+0.50-0.00mm
0.50±0.15mm
0.60±0.15mm
10.0～12.0mm
+0.70-0.00mm
0.60±0.15mm
0.65±0.15mm
