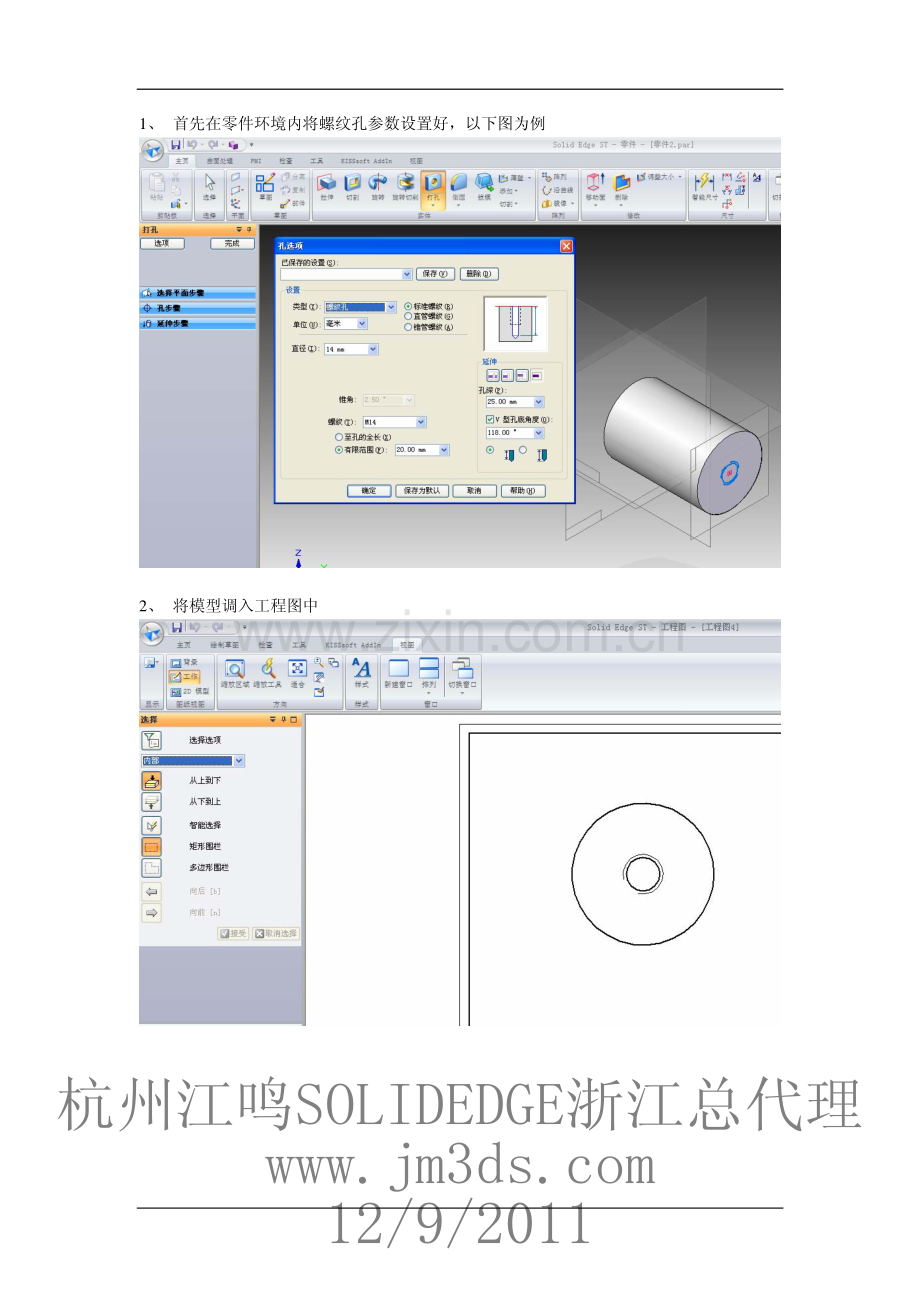

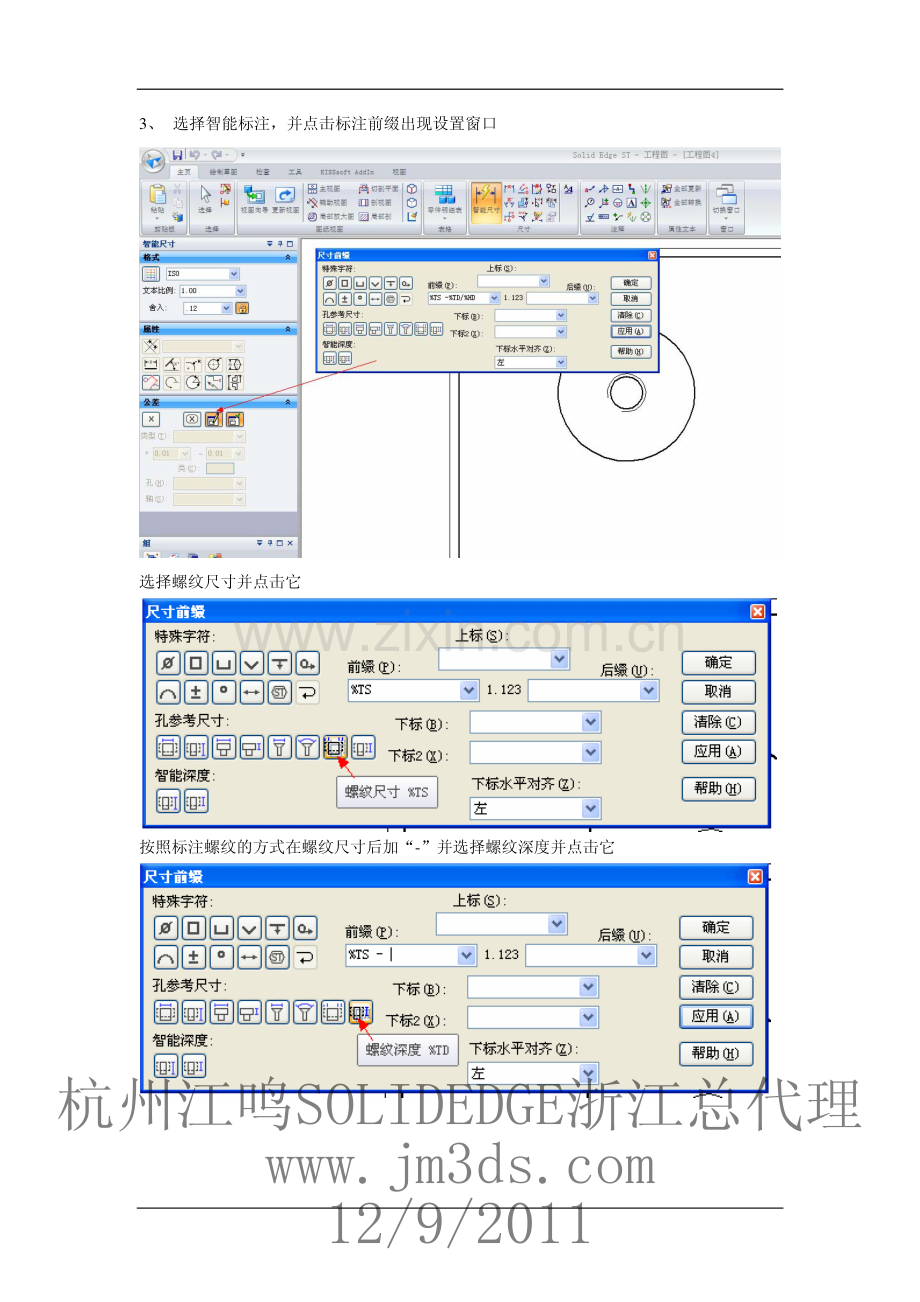

1、首先在零件环境内将螺纹孔参数设置好，以下图为例 2、将模型调入工程图中 杭州江鸣SOLIDEDGE浙江总代理12/9/2011 3、选择智能标注，并点击标注前缀出现设置窗口 选择螺纹尺寸并点击它 按照标注螺纹的方式在螺纹尺寸后加“-”并选择螺纹深度并点击它 杭州江鸣SOLIDEDGE浙江总代理12/9/2011 同理在螺纹深度后面加“/”后点击孔深 4.、点击确定之后要选择直径标注 杭州江鸣SOLIDEDGE浙江总代理12/9/2011 5 这个时候还是不对的，因为后面多了个直径，怎么解决呢，很简单，看下面 将尺寸类型设置为空白 杭州江鸣SOLIDEDGE浙江总代理12/9/2011http:6、还可以在注释里也可以这样标注 杭州江鸣SOLIDEDGE浙江总代理12/9/2011 7、当然也可以在建模的时候将螺纹孔的尺寸标注好，8、然后回到工程图选择调入尺寸就可以直接显示这个螺纹孔的尺寸了 杭州江鸣SOLIDEDGE浙江总代理12/9/2011
