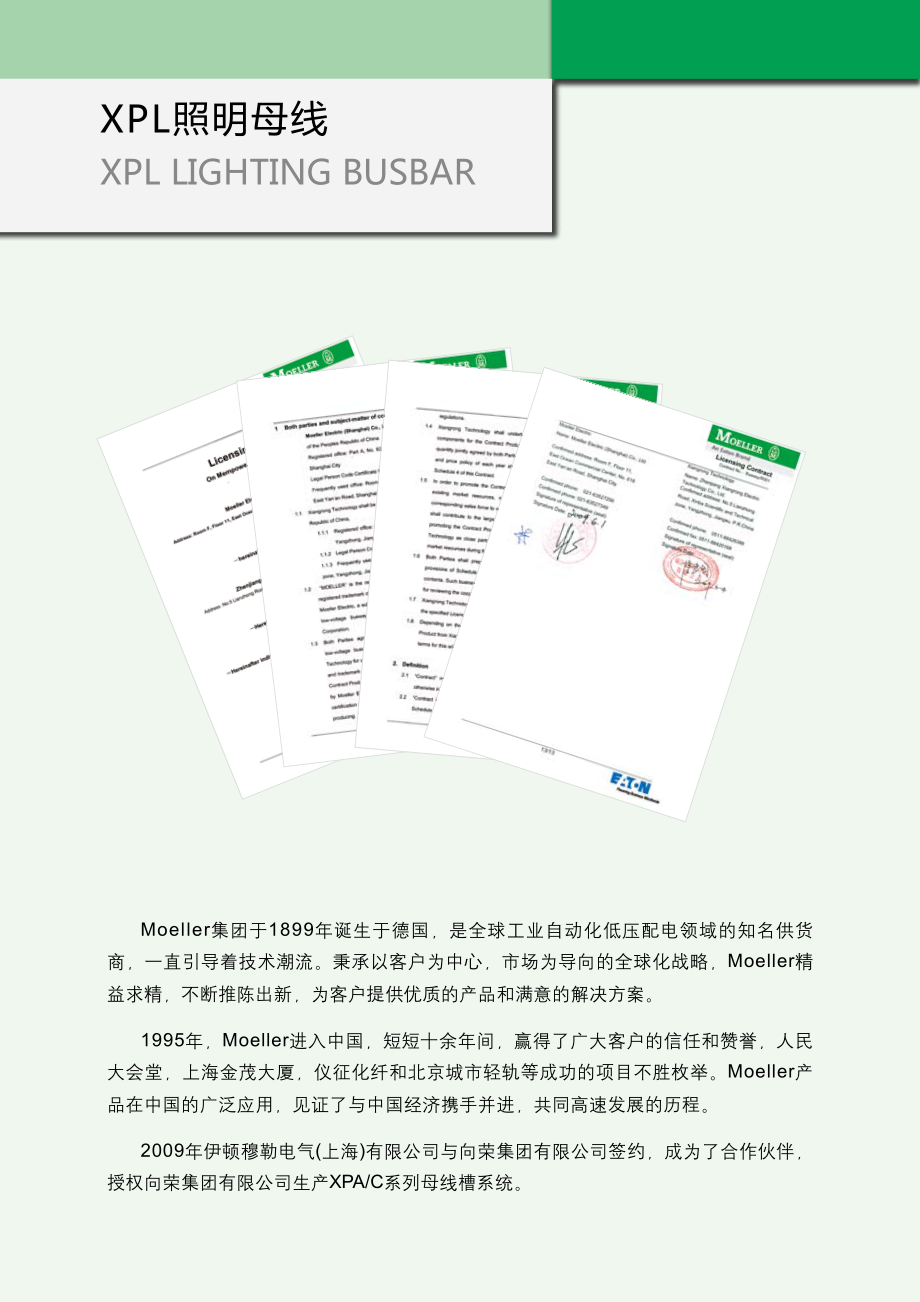

XPL照明母线XPL LIGHTING BUSBARPowering Business WorldwideAn Eaton BrandXPL照明母线XPL LIGHTING BUSBAR Moeller集团于1899年诞生于德国，是全球工业自动化低压配电领域的知名供货商，一直引导着技术潮流。秉承以客户为中心，市场为导向的全球化战略，Moeller精益求精，不断推陈出新，为客户提供优质的产品和满意的解决方案。1995年，Moeller进入中国，短短十余年间，赢得了广大客户的信任和赞誉，人民大会堂，上海金茂大厦，仪征化纤和北京城市轻轨等成功的项目不胜枚举。Moeller产品在中国的广泛应用，见证了与中国经济携手并进，共同高速发展的历程。2009年伊顿穆勒电气(上海)有限公司与向荣集团有限公司签约，成为了合作伙伴，授权向荣集团有限公司生产XPA/C系列母线槽系统。企业简介系统综述工程与组态尺寸图技术数据安全使用和注意事项工程设计平面图例零部件明细表（举例）产品使用环境条件产品应用实例114679101011121、干线单元（3、4、5线制）2、馈电单元（进线单元、出线单元）3、附件4、插接单元（3极、5极）5、终端法兰系统综述PAGE01产品特点 特点 通过完全型式试验的低压成套开关设备和控制设备 (TTA),符合 IEC/EN 60 439-1 和-2,GB7251.2-2006 简化工程，降低成本 使用专用连接器插接式连接，可快速安装 两端分接点，用于优化使用母线 各相可连接相等数量的插接单元，均衡电缆分配系统导线的电气载荷 标准型产品的防护等级为 IP54，通用性强，污染等级III/3 使用插接单元，可快速、灵活地重新分配载荷 本体部编号：XPL-1-30 4-3-05有两种型号：进线馈电单元，225A,30A 和 40A 终端馈电单元，225A,30A 和 40A每个单元标准提供有一个终端法兰。三侧进线。使用公制 M25 或 M32 塑料电缆固定头，带线扣（非标准提供）。干线单元的插接口可插装绝缘封闭的插接单元。有以下类型可供使用：3 线或 5 线型，无熔芯，带卤阻燃电缆。3 线或 5 线型，无熔芯，带接线端子和 M20 塑料电缆索环。3 线型，带熔芯，8.5mm31.5mm,gG(IEC)和 gL(VDE)型快速圆筒型 熔断器，带阻燃电缆。3 线型和 5 线型，带熔芯，1 个或 3 个 8.5mm31.5mm,gG(IEC)和 gL (VDE)型快速圆筒型熔断器，带端子和 M20 塑料电缆索环。在干线单元上，分接点的标准间隔 0.5 或 1m。干线单元外箱用作PE导线。共有七种电流额定值：225A,30A,40A。所有干线单元都有触摸保护插接口，用户可进行编码。干线单元，包括馈电单元和法兰与干线单元之间，都可采用插接式连接进行装配，无需工具。在连接外壳时即自动建立PE回路。带有两个固定件的互锁机构可防止干线单元、馈单元和法兰之间的连接松动。无需伸缩件。终端法兰这些法兰可防止直接接触母线两端。它们可适用于所有照母线系统。干线单元 馈电法兰 插接单元a 连接器b 连接端子c 插接口提供有长度为2m和3m的干线单元，包括长方形、镀锌金属外箱，灰白喷漆。并在一端或两端配备有以下导线：单相 3 线，用于 L1+N(PE=外壳)双相母线，用于 L1+L2+N(PE=外壳)三相 5 线，用于 L1+L2+L3+N(PE=外壳)单槽：每 0.5 m 或 1 m 一个分接点两槽：每 0.5 m 或 1 m 一个分接点接线方法回路数每回路额定电流线制插口间隔长度3 极插单元的插接相位可变，即可连接到 L1,L2 或 L3。PAGE02主要性能因此，可通过简单地将触头切换为其它端子，即可改变相位连接。对于 5 极插接单元，相位连接不能更改。从外面可看到插接单元的相位调整。悬挂干线单元规范允许在其任意一点附装悬挂支架和固定支架。用于干线单元的固定支架和用于照明的悬挂支架，最重 20kg(5 倍安全系数，符合标准 DIN 49 980)。如果需要更为准确的对中，则可使用 XPL-GP 螺纹板。固定支架，用于悬挂干线单元和和增加干线单元连接点处的机械刚度。带接线端子的插接单元可 装 2.5mm2 的电缆。附带组件编码可对各种频率和电压进行编码。可改装为 EB-K-.干线单元和 EB-K-A.插接单元。有三种编码设置：EB-K1(K2,K3)。系统综述PAGE03产品特点确定固定间隔基于悬挂点间隔的集中和平衡载荷 使用XPL-BA吊架固定使用XPL-BUF直埋安装电缆分配系统的封闭部分具有较高的机械强度。载荷图显示基于固定间隔（悬挂点间隔）的最大允许载荷。母线干线单元的偏差f应不大于支撑点间距(L)的1/300。F=平衡载荷。集中载荷平衡载荷工程与组态PAGE04主要性能光源排布下表中的数字，例如，表示光源的对应位置。=一只灯，无补偿，cos0.5=三只灯，可串联补偿=一只灯，有并联补偿，cos0.9=一只灯，可选串联补偿，cos0.1=两只灯，无补偿=两只灯，双灯回路，cos1=三只灯，无补偿灯两只灯三只灯工程与组态PAGE05产品特点干线技术数据XPL-K-1302-3XPL-K-1303-3XPL-K-1304-2XPL-K-1304-3馈电单元XPL-K-1304-EEXPL-K-1404-EEXPL-K-2254-EE插接单元XPL-K-A3O-0XPL-K-A3M-0XPL-K-A5O-0XPL-K-A5M-0XPL-K-A3M-1XPL-K-A3M-3XPL-K-A3O-1XPL-K-A3O-3XPL-K-A3O-4XPL-K-A3O-5XPL-K-A3O-8XPL-K-A5O-1XPL-K-A5O-3XPL-K-A5O-5XPL-K-A5O-8XPL-K-1304-EAXPL-K-1404-EAXPL-K-2254-EAXPL-K-2254-2XPL-K-2254-3XPL-K-1402-3XPL-K-1403-3XPL-K-1404-2XPL-K-1404-3长度 m 2 3插接口数量 2 or 3 3,5 or 10对于 M25,M32对于 M25,M32尺寸图(干线单元，馈电单元，插接单元)PAGE06主要性能XPL-1302导线额定绝缘电压 Ui 过压类别/污染等级 额定工作电压 Ue 频率额定电流Ie 热额定电流最大40和35,持续24小时以上导线阻抗，50Hz，20导线温度电阻 R20 m/m电抗 X20 m/m阻抗 Z20 m/m 故障时的导线阻抗 交流阻抗 RF m/m电抗 XF m/m阻抗 ZF m/m零阻抗，根据IEC 60 909、VDE 0102标准测试电阻 RO 相到(Phase to)N m/m电抗 XO 相到(Phase to)N m/m阻抗 ZO 相到(Phase to)N m/m电阻 RO 相到(Phase to)PE m/m 电抗 XO 相到(Phase to)PE m/m阻抗 ZO 相到(Phase to)PE m/m短路额定值 额定峰值耐时电流 Ipk kA额定短时耐受电流 Icw(t=1s)kA额定短时耐受电流 Icw(t=0.1s)kA带电导线根数 导线横截面 L1,L2,L3 mm2N mm2 PE(外壳)Cu mm2导线材质 阻燃性 kWh/m最大热负荷，I2 t 值 Max.A2sx103正常机械负荷时的固定间隔 m插接单元 插接口 插接单元 端子容量 名称 类型 XPL-.-EAXPL-.-EEL1,L2,L3最小值 Min.mm2最大值 Max.mm22.56(f)10(st,so)2.56(f)10(st,so)N最小值 Min.mm2最大值 Max.mm22.56(f)10(st,so)2.56(f)10(st,so)PE最小值 Min.mm2最大值 Max.mm22.56(f)10(st,so)2.56(f)10(st,so)进线单元终端单元注so=实心线 st=绞合线，f=软线，带线鼻子 VAC/DC400/400111/340050-60305.790.265.808.240.448.2524.241.7724.3012.001.8012.132.40.561.623.23.211Cu0.13103每端每隔0.5m、1m或0.5m的偏差；最大16A3线制和5线制；有或无附装电缆；有或无熔断器座，8.5mm31.5mm;gG型(IEC)和gL型(VDE)圆筒型快速熔断器。所有插接单元的使用类别 AC-20B,IEC/EN 60 947-3。PE在连接时作为超前触头动作，在拔下分接插头时作为滞后触头动作。XPL-1303400/400111/340050-60305.790.265.808.240.448.2524.241.7724.3012.001.8012.132.40.561.623.23.211Cu0.13103XPL-1304400/400111/340050-60305.790.265.808.240.448.2524.241.7724.3012.001.8012.132.40.561.623.23.211Cu0.13103XPL-2254400/400111/340050-602254.560.154.567.500.327.5118.590.8218.6113.490.8213.523.00.692.0244.04.011Cu0.484703VACHzA技术数据PAGE07产品特点XPL-1402400/400111/340050-60403.550.403.575.610.805.6714.850.9914.889.871.029.923.60.852.425.05.011Cu0.1272033.550.403.575.610.805.6714.850.9914.889.871.029.923.60.852.425.05.011Cu0.1272033.550.403.575.610.805.6714.850.9914.889.871.029.923.60.852.425.05.011Cu0.127203XPL-1403400/400111/340050-6030XPL-1404通用技术数据400/400标准耐气候性试验环境温度防护等级 安装位置重量 外形尺寸 材质 Material干线单元母线 IEC/EN 60 439-1 and-2,GB7251.2-2006湿热，持续 符合标准 IEC 60 068-2-78湿热，循环 符合标准 IEC 60 068-2-30最小/最大，Min./max.-5/+40IP54,IEC/EN 60 529向上；插接口在一侧铝合金或电镀烤漆钢板 镀锡绝缘圆铜线 111/340050-6030PAGE08主要性能1.电路保护：电路安全保护应置于电源盒前的过载、短路保护装置。2.根据照明需要设计平面布置图，布置中遇到障碍物应注明尺寸，便于选择线槽规格及其附件；安全使用和注意事项已知：照明器具的类型（灯泡的类型、功 率、补偿方式或无补偿）、重量、个 数和分布。建筑物的结构（选择安装母线槽）。外部的影响（要求的防护等级）。3.型号选择：根据用户照明需要XPL系列照明母线槽的型号规格。下面图中根据安装在交流230V供电的单相线路（相+中性线）上的照明器具类型和数量来确定相关的工作电流。对三相+中性线的线路（交流电源，相电压400V），在相电流相等时，照明器具的数量是单相供电的三倍。选择应遵循的过程：鉴别使用的照明器具类型；在相应的线路上，过量地选择安装在照明器具数量（总功率），以免线路超负荷运行；确定相应的工作电流（例如25A）。注意：照明终端电路中的电压降不应大于额定电压的3%。4.电源盒在安装电源线时，一定要按电线色标紧固在电源盒相应的接线柱上。5.选相分支连接插头在安装使用中应按分支连接插头背面的色标均匀安排各相负荷。6.照明母线槽安装完毕后，应用万用表检查线路是否正常、在正确安装正常后，方可合上电源开关通电照明。注意：避免照明母线槽在热源附近使用。注意：照明母线槽的末端应用末端套封住。7.照明母线出现故障时，应及时切断电源，查明原因修复后，方可继续使用。PAGE09产品特点工程设计平面图例零部件明细表（举例）XPL-系列零部件明细表序号名称数量（件）备注1电源盒按合同供货注明型号左电源盒右电源盒按合同供货注明型号按合同供货注明型号按合同供货注明型号按合同供货注明型号线槽I（长1米线槽II（长2米线槽III（长3米2线槽（直构件）3分支连接插头按合同供货注明型号4固定件短环链4按合同供货通用件按合同供货通用件按合同供货通用件按合同供货通用件按合同供货通用件固定卡子吊装卡子链条吊钩钢索吊钩按合同供货安装应急供电线路5辅助线槽装在线槽上装在吊钩上注明型号按合同供货6标准件钢钉M48螺母M57开关盒PAGE10主要性能1.周围空气温度不高于40，并且在24小时内测得的温度平均值不高于35，周围空气温度的下限为-25。2.海拔高度：安装场所的海拔高度不超过2000米。3.污染等级：不超过GB/T1408.1中的2级规定。4.大气条件：空气清洁，其相对湿度在最高温度40时不超过50%，在温度较低时，允许有较高的相对湿度。例如20时为90%。因温度变化而偶然出现的凝露要给于注意。注意：XPL系列照明母线槽不能露天安装使用，不能日晒雨淋；也不能在此酸性等腐蚀性气体严重的场所使用。产品使用环境条件注意：不能在露天安装使用！不能在热源附近安装使用！不能在有腐性气体侵害的场所安装使用！PAGE11产品特点写字楼、公寓楼、地下停车场的应用实例固定式布线系统100在确定引进机械的配置前先行电源施工的例子。采用电路系统进行预先布线，设备的增设、移机可以通过插座的拆、装来灵活应对。在顶棚简易装修的大型店铺的应用实例固定式布线系统30在照明及展示用商品的电源上应用电路30的例子。配合吊装的管子使用，井然有序，与顶棚空间相得益影。装配、包装生产线的工具、照明电源的应用实例固定式布线系统60因产品原因需要对生产线的布局进行变更时，无需每次重新布线，缩短了因施工而造成的停产时间。地下板应用产品应用实例PAGE12主要性能部分销售业绩 Part of the sales performance电 力荆州供电局咸宁供电局湖北省电力公司山东电力集团公司济南供电公司乌斯太热电厂脱硫工程江苏国信靖江发电厂徐州发电有限公司山西同华轩岗电厂锡林浩特灰腾深风电场四川省大渡河沙湾水电站工程广东黄田水电开发有限公司上海金堰风力发电设备有限公司华电新疆发电有限公司乌鲁木齐热电厂中国水电建设集团崇信发电有限责任公司内蒙古北方龙源风力发电有限责任公司菲律宾GCC公司10MV火力发电工程湘祈水电站工程项目贵州乌江水电站项目广州市石恒水电工程有限公司广东国华惠州大亚湾水电站石化、冶金中国石化兰州石化中海油莆田工程苏州科迪石化工程公司陕西榆林石化天津大港石化延长石油兴化节能及综合利用技改工程湖南巴陵石化硫化氢尾气综合利用治理项目胜利油田龙玺石油工程服务有限公司抚顺电解铝二期改造工程山西兆丰铝冶有限公司东海龙口氧化铝有限公司连云港启创铝制品有限公司山东煤机兖州煤机山西柳林凌志煤业成家庄项目西部金属材料股份有限公司浙江兆隆合金股份有限公司广东泰都钢铁实业股份有限公司广东春钢原料场总承包工程广东阳春新钢铁炼钢二次烟气除尘一号除尘总承包工程河南一建中原特钢项目部湘钢炼铁合料场整合总承包工程山西太钢高炉节能减排技改项目山西太钢不锈钢烧结烟气余热发电技术改造工程酒泉钢铁有限责任公司污水处理及回用工程酒钢集团宏兴钢铁股份有限公司青海西矿联合铜箔有限公司烟台首钢磁性材料股份有限公司山东泰山钢铁集团有限公司武汉钢铁集团鄂城钢铁有限责任公司江西新余钢铁有限责任公司黑龙江铸锻钢制造有限公司东北特殊钢集团邯钢钢轧改造炼钢工程连铸机4座变压器五台云海镁业有限公司东莞东石新材料开发有限公司四川川矿新厂建设项目四川天华脱硫项目纸 业海南APP造纸山东华泰纸业山东太阳纸业山东银河纸业项目山东国际纸业太阳纸板有限公司山东晨鸣纸业集团股份有限公司寿光晨鸣美术纸有限公司宁夏美利纸业股份有限公司广东韶能集团南雄珠玑纸业有限公司安徽天象龙盟环保纸业有限公司昌乐世纪阳光纸业有限公司汽车、高铁、船舶、港口码头东风汽车公司广州风神汽车有限公司长城汽车股份有限公司上汽商用车公司北汽福田汽车股份有限公司柳州五菱汽车联合发展有限公司丹东黄海特种专用车有限责任公司中国西安飞行试验院西安咸阳国际机场现跑道东灯光电站项目天津解放军运输站东莞虎门港7#8#码头深圳皇岗口岸诸城市曙光车桥有限责任公司瀚瑞森（中国）汽车悬挂系统有限公司长春佛吉亚旭阳汽车座椅有限公司华美汽车配件全球采购港电机山东金麒麟集团有限公司广州汽车配件用品全球采购港成都莫仕连接器有限公司103#冷冻站项目太原高速铁路配套部件及其技术引进项目2#厂房成都地铁工程武昌船舶重工有限责任公司江苏新韩通船舶重工有限公司通信、电子、新能源中国电信股份有限公司西安分公司北京北控电信通智能科技有限公司北京中威信通科技中国移动上海安德鲁电信器材有限公司福建南平移动武夷大厦无锡太湖信息中心湖北移动公司沈阳移动办公大楼深圳广电卫星中兴通讯股份有限公司天津电话设备厂深圳宽带网络中心成都天威新能源产业园无锡尚德新能源有限公司保定天威英利新能源有限公司江苏复天诺德文能源设备有限公司西安久和能源科技有限公司无锡浩程科技有限公司北京京东方项目北京泰克科技韩国东鑫电子南汇区常熟思达耐精密机电有限公司泰州纬创资通厂区一期新建工程湖北咸宁光宝苏州日月新半导体有限公司苏州电子厂苏州三星电子陕西彩虹集团电子股份有限公司PAGE13公司业绩部分销售业绩 Part of the sales performance惠州TCL有限公司西德克精密仪器拉伸有限公司广州旭丽电子东莞天铖科技深圳赛意法微电子深圳市华星光电技术有限公司扬州璨扬光电深圳超级计算机中心学校、医院东莞松山湖学苑山西朔州师范专科学校河南财政高等专科学校山东大学国防科学技术大学天津中德职业技术学院深圳体育运动学校及航海学校深圳大学城体育中心良乡医院门急诊统合楼合肥人民医院深圳第三人民医院北京中法燕达医院苏州逸明医疗苏州药明康德新药开发有限公司武汉市普仁医院天津中心妇产医院机械、制造湖南金海重工科技股份有限公司黑龙江一重有限责任公司中国一重天津重工有限公司中国第一重型机械（集团）有限责任公司中国二重重大技术装备出海口基地核电容器厂房湖北江山重工有限责任公司三一电气有限责任公司汉川机床集团有限公司上海机床一期工程项目武汉武重机床集团有限公司大连加氢反应器制造有限公司森松（江苏）重工有限公司邢台德龙机械轧辊有限公司杭州重型机械有限公司徐州工程机械有限公司苏州威兰阀门有限公司苏州第二开关厂东北制药总厂特变电工沈阳变压器集团有限公司杭州欧文斯康宁杭州杭氧股份有限公司上海首锐焊材有限公司上海三菱电梯有限公司内蒙古天隆焊接有限公司苏尔寿泵及压缩机有限公司常州盖茨液压技术有限公司项目特雷克斯常州新建厂房项目常林股份有限公司南京博西华电器有限公司吴江南玻玻璃有限公司张家港扬子纺纱厂南开橡胶六厂还迁房项目天津津滨水厂污泥处理系统工程河南永达康食源食品有限公司蚌埠卷烟厂青海盐湖水泥厂广州数控设备有限公司芜湖美的厨卫电器制造有限公司市政、商业建筑北京最高人民法院司法行政装备管理局北京东方巴黎时代广场北京朝阳广场北京新华联商业广场上海体育馆上海外滩园项目上海九久青年城二期东区工程上海久事公司苏州环球188苏州盛泽大酒店吴江市政府深圳大运会主体育场深圳华侨城欢乐海岸深圳疾病预防控制中心深圳大运中心游泳馆深圳龙岩龙盛花园成都三峡大厦天津东马路玉鼎大厦天津大中华还迁房天津天保商务园A区天津大寺经济适用房天津八仪表还迁房天津时代广场重庆人民大厦重庆人民来访办公楼山东行业协会大楼山东供销社工程项目办公室济南舜和商务酒店广州亚运工程棋院广州黄埔花园东莞骏豪商务中心商务楼沈阳泛华建设集团有限公司沈阳商业城宁波国际航运中心宁波国际金融服务中心厦门省农村信用合作社南通市社会福利院南通市民中心项目南京雨润集团武汉泰然地产武汉盘龙城步行街连云港大润发海南海居旅业有限公司海南三亚万达地产陕西宝鸡高新大厦扬州瘦西湖新苑小区三期杭州龙申置业紫金港项目延边洲洲政府办公大楼长沙乐和城购物中心改建工程湖北省顶绣广场出口阿曼水泥公司（SAOG)二次扩建项目援斯里兰卡国家艺术剧院项目菲律宾DIAMODN项目援乌干达政府办公楼项目马拉维国际会议中心项目乌兹别克斯坦中亚天然气管线工程PAGE14公司业绩北京办事处地址:北京市紫竹院路33号美林花园1号楼5E电话:[phone]邮编:100089天津办事处地址:天津市河东区成林道嘉华小区20#楼2单元-201室电话:[phone]邮编:300160沈阳办事处地址:沈阳市铁西区建设中路1号第一商城A座18-16室电话:[phone]邮编:110001 西安办事处地址:陕西省西安市太白北路陕建一公司家属院单号楼二十五层东户电话:[phone] 河南办事处地址:郑州市东明路117号7号楼1403 电话:[phone]邮编:450008成都办事处地址:成都市高新区芳草街6号王府花园5栋2单元18楼86号电话:[phone]邮编:610000重庆办事处地址:重庆市江北区兴隆路34号巴黎公社1502室电话:[phone]邮编:400020贵阳办事处地址:贵州省贵阳市黔灵西路32号2单元10号302室电话:[phone]邮编:550001 广州办事处地址:广州市天河区林乐路侨林街51-68号侨林苑71栋2510室电话:[phone]邮编:510091广西办事处 地址:南宁市金州路25号太平洋世纪广场A座1204室电话:[phone]邮编:530021南昌办事处地址:南昌市红谷滩新区万达新城西区锦星月1幢102室 电话:[phone]长沙办事处地址:湖南省长沙市雨花区劳动西路华都小户型2712室邮编:410000南京办事处地址:南京市建邺区奥体海棠园18-302室电话:[phone]邮编:210019上海办事处地址:上海市浦东新区浦东南路1449号501室电话:[phone]邮编:200120服务网点 Sales and Service networkPAGE15服务网点如有改动，恕不另行通知Subject to change without prior notice向荣集团有限公司 地址:中国江苏省扬中市新坝科技园区联中路 5 号Add:No.5 Lianzhong Road,Xinba Scientific and Technical zone,Yangzhong,Jiangsu,P.R.China电话(TEL):[phone] 88428822传真(FAX):[phone]邮编(P.C.):212211Http:/E-mail:jsxiangrong XIANGRONG GROUP CO.,LTD.授权生产商:An Eaton BrandPowering Business Worldwide伊顿是一家在全球范围内多元化经营的技术与服务供应商，业务涉及电气、液压、卡车和汽车等众多工业领域。在电气工业领域内，伊顿是配电、电气控制与电能质量等行业的全球领先者，并且是不间断电源与工业自动化产品和服务的全球供应商。伊顿电气业务拥有以下著名品牌，包括：Cutler-Hammer 、MGE Office Protection SystemTM、Powerware 、Holec 、MEM 、Santak和Moeller。RRRR
