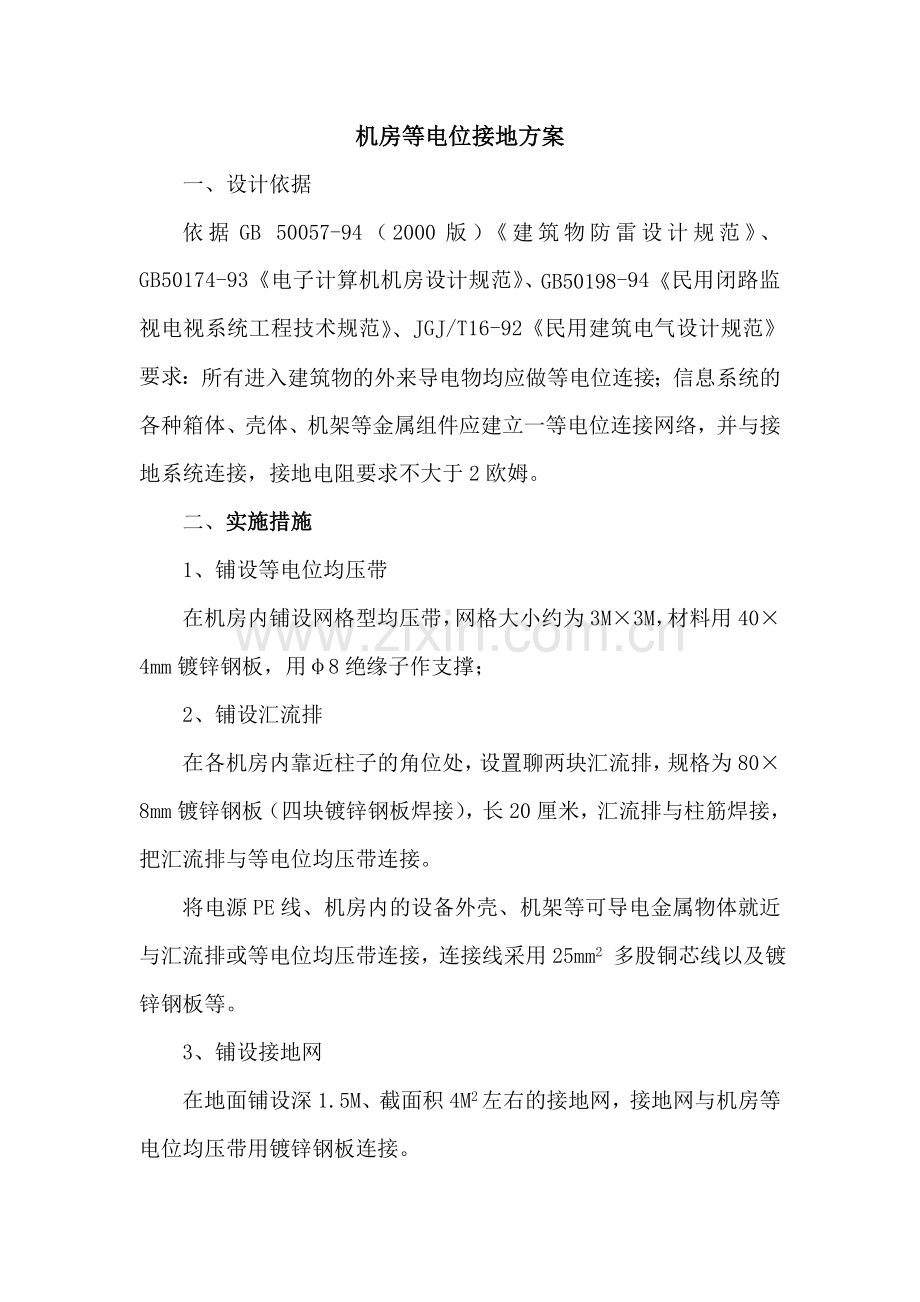

机房等电位接地方案
一、设计依据
依据GB 50057-94（2000版）《建筑物防雷设计规范》、GB50174-93《电子计算机机房设计规范》、GB50198-94《民用闭路监视电视系统工程技术规范》、JGJ/T16-92《民用建筑电气设计规范》要求：所有进入建筑物的外来导电物均应做等电位连接；信息系统的各种箱体、壳体、机架等金属组件应建立一等电位连接网络，并与接地系统连接，接地电阻要求不大于2欧姆。
二、实施措施
1、铺设等电位均压带
在机房内铺设网格型均压带，网格大小约为3M×3M，材料用40×4mm镀锌钢板，用φ8绝缘子作支撑；
2、铺设汇流排
在各机房内靠近柱子的角位处，设置聊两块汇流排，规格为80×8mm镀锌钢板（四块镀锌钢板焊接），长20厘米，汇流排与柱筋焊接，把汇流排与等电位均压带连接。
将电源PE线、机房内的设备外壳、机架等可导电金属物体就近与汇流排或等电位均压带连接，连接线采用25mm2 多股铜芯线以及镀锌钢板等。
3、铺设接地网
在地面铺设深1.5M、截面积4M2左右的接地网，接地网与机房等电位均压带用镀锌钢板连接。
三、施工方案
1、等电位均压带
在机房四周用镀锌钢板铺设等电位均压带，内部用用镀锌钢板连接成为面积约 9M2左右的网格，具体连接方式见下图：

2、汇流排
用四块镀锌钢板连接成一块汇流排，用汇流排分别与两个墙体立柱连接，另一端连接与等电位均压带，具体连接方式见下图：

3、接地网
在地面铺设接地网，接地网与机房等电位均压带用40×4mm镀锌钢板连接。
接地排连接方式见下图：

接地排铺设要求：
1）、接地体应离机房所在主建筑物 3~5m 左右设置；
2）在地面挖深约0.8M、长2M、宽2M地沟，如上图所示，在如图所示位置均匀置入9根1.4M长2”镀锌管（入地沟下约600mm），然后在约离地面800mm处、300mm处分别焊接12根40*4镀锌钢板；
3）在镀锌板上焊接后引出一根40*4镀锌板，出地面约1M左右作为接地连接、测试点；
4）在地网焊接时，焊接面积应 ≥6 倍接触点，且焊点做防腐蚀防锈处理；
　　5）土壤采用敷设降阻剂法（撒盐、然后洒水）提高导电性能，使接地电阻 ≤2Ω ；
　　6）回填土必须是导电状态较好的新粘土；
4、设备与等电位接地排连接
四周的环形等电位接地排每隔5M左右引出一根连接装置（顶端打12 mm圆孔，露出防静电地板约100mm高），以便机房设备与接地排连接。
四、材料
1、40*4镀锌钢板：320M；
2、2”镀锌管：20M；
3、12mm镀锌螺栓、螺母、垫子50套；
4、25mm2 接地铜芯线100M；
5、φ8绝缘子若干
