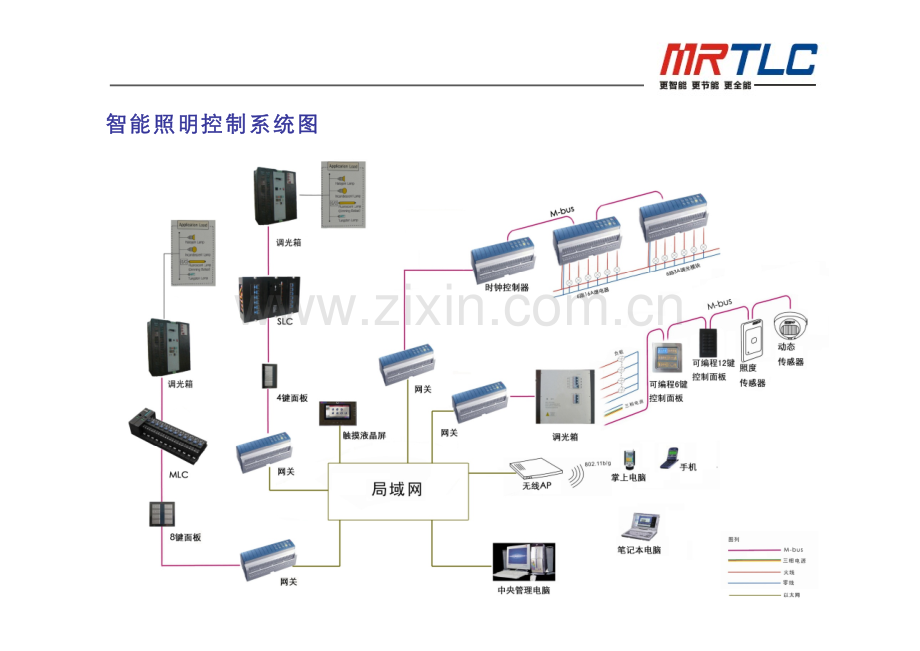

中央监控软件的强大功能中央监控软件的强大功能1、表格化及图形界面，操作方便快捷。2、显示各回路的位置及其运行状态（开或关），通过颜色变化显示。3、图形界面可直接点击CAD平面图中的灯位提示来操作的开关。4、可根据天文时钟安排365天回路控制日程表。智能照明控制系统图智能照明控制系统图和 传 统 布 线 方 式 的 不 同和 传 统 布 线 方 式 的 不 同闸刀开关220V/380V空气开关荧光灯高频调光电子镇流器闸刀开关保险丝闸刀开关空气开关电源输入调光模块调光输出线电源输入调光模块调光输出线荧光灯闸刀开关控制总线高频调光电子镇流器220V/380V控制面板控制面板控制面板控制面板闸刀开关空气开关电源输入调光模块调光输出线电源输入调光模块调光输出线荧光灯闸刀开关控制线控制总线高频调光电子镇流器控制面板控制面板控制面板控制面板220V/380V传统的布线方式如左图所示。由控制模块取代后放置模块一进多出负载直接接入模块放置面板连成网络组成系统系 统 设 备 介 绍系 统 设 备 介 绍中央监控软件MRTLC-WinLight、MRTLC-Smartrol型号：MRTLC-WinLight*、MRTLC-Smartroll*：中央监控软件适用的最大回路数模拟图像编辑功能能根据日出和日落时间配置相应场景能根据当地的经纬度自动生成春、夏、秋、冬的日出和日落时间实时监控各现场设备上传的真实状态当配置具有负载反馈功能的模块时可实时监测各个回路的实际电流，同时还具有坏灯检测功能现场设备发生故障时具有报警功能计费及数据分析功能操作人员多种权限的设定半透明方式显示每个光源照亮的区域图柱显示任意回路某一段时间内的正常电流与实际电流可在CAD图上显示各配电箱内模块的工作状态等信息配置OPC接口可与其他系统集成MRTLC-WinLight MRTLC-Smartrol网关（总线耦合器）1GT/50-2 适用于TLC5000系统型号：MRTLC-GT/50-2 现场总线与以太网之间的信号转换装置LED显示模块的工作状况具有4个现场总线接口和1个以太网接口设备故障时具有自复位按钮现场总线传输距离：1.2KM工作电源：AC220V/50HZ无负载功耗：小于5W工作环境：-2055，095%RH外观尺寸：234mm(W)*88.4mm(D)*70.3mm(H)安装方式：标准35mm定导轨安装网关（总线耦合器）2适用于TLC5500系统型号：MRTLC-GT/55-2.A现场总线与RS232之间的信号转换装置LED显示模块的工作状况具有2个现场总线接口和1个RS22接口设备故障时具有自复位按钮现场总线传输距离：1.2KM工作电源：AC220V/50HZ无负载功耗：小于5W工作环境：-2055，095%RH外观尺寸：235mm(W)*320mm(D)*100mm(H)网桥MRTLC-BG/50-4 适用于TLC5000系统MRTLC-BG/55-2.A 适用于TLC5500系统型号：MRTLC-BG/50-4 延长现场总线：1.2KM扩展总线设备32个（TLC3000系统中）工作电源：AC220V/50HZ无负载功耗：小于3W工作环境：-2055，095%RH外观尺寸：234mm(W)*88.4mm(D)*70.3mm(H)安装方式：标准35mm定导轨安装时钟控制器适用于TLC5000系统型号：MRCL-TM/50-1最多可存储200个时钟控制场景每个时钟控制场景可设置成普通模式、节假日模式和特殊日模式可编程周期数：24个每天可控制时间点：200个PC机远程编程功能工作电源：AC220V/50HZ无负载功耗：小于3W工作环境：-2055，095%RH外观尺寸：234mm(W)*88.4mm(D)*70.3mm(H)安装方式：标准35mm定导轨安装电源模块MRTLC-PW/50-18.2.D 适用于TLC5000系统MRTLC-PW/55-24.2.A 适用于TLC5500系统型号：MRTLC-PW/50-18.2.D 输入电源：AC220V/50HZ输出电源：MRTLC-PW/50-18.2.D：DC18V/2AMRTLC-PW/55-24.2.A：AC24V/2A无负载功耗：小于1W工作环境：-2055，095%RH外观尺寸：234mm(W)*88.4mm(D)*70.3mm(H)安装方式：标准35mm定导轨安装RS232接口模块MRTLC-IRS/50-1.232 适用于TLC5000系统MRTLC-RS/55-1.232 适用于TLC5500系统型号：MRTLC-IRS/50-1.232用于与其它具有RS232接口的系统如会议系统等集成通信波特率：可调支持多种通信协议工作电源：AC220V/50HZ无负载功耗：小于3W工作环境：-2055，095%RH外观尺寸：234mm(W)*88.4mm(D)*70.3mm(H)安装方式：标准35mm定导轨安装照 明 控 制 器 介 绍照 明 控 制 器 介 绍4路、6路、8路继电器模块RL/50-4.16.N RL/50-6.16.N 适用于TLC5000系统RL/50-8.16.NRL/55-4.16.N RL/55-6.16.N 适用于TLC5500系统RL/55-8.16.N型号：4回路模块 MRTLC-RL/50-4.16.N6回路模块 MRTLC-RL/50-6.16.N8回路模块 MRTLC-RL/50-8.16.N每回路最大负载容量：16A继电器寿命：大于10万次具有网络控制和手动控制两种控制模式最多可存储200个场景，场景运行时间0-9999秒具备多回路顺序延时启动功能避免同时启动对电网的冲击模块发生故障时具有手动复位按钮具有LED显示回路的状态及模块的状态功能每个回路、场景、区域、序列都有备注信息具有本机编程和测试功能具有远程编程和检测功能可向总线输送电源具有手动控制按钮，在网络故障时可手动控制回路的开关执行场景命令后立即向监控中心返回各个回路的实际开关状态每一个场景都具有启用（Enable）和屏蔽（Disable）功能工作电源：AC220V/50HZ无负载功耗：小于3W工作环境：-2055，095%RH外观尺寸：234mm(W)*88.4mm(D)*70.3mm(H)安装方式：标准35mm定导轨安装4路负载反馈继电器模块MRTLC-RL/50-4.16.NF 适用于TLC5000系统MRTLC-RL/55-4.16.NF 适用于TLC5500系统型号：4回路模块 MRTLC-RL/50-4.16.NF 每回路最大负载容量：16A继电器寿命：大于10万次具有网络控制和手动控制两种控制模式最多可存储200个场景，场景运行时间0-9999秒具备多回路顺序延时启动功能避免同时启动对电网的冲击模块发生故障时具有手动复位按钮具有LED显示回路的状态及模块的状态每个回路、场景、区域、序列都有备注信息具有本机编程和测试功能具有远程编程和检测功能可向总线输送电源具有手动控制按钮，在网络故障时可手动控制回路的开关执行场景命令后立即向监控中心返回各个回路的实际电流值具有坏灯检测功能每一个场景都具有启用（Enable）和屏蔽（Disable）功能工作电源：AC220V/50HZ无负载功耗：小于3W工作环境：-2055，095%RH外观尺寸：234mm(W)*88.4mm(D)*70.3mm(H)安装方式：标准35mm定导轨安装4路、6路、8路自锁型继电器模块MRTLC-RL/50-4.20.LMRTLC-RL/50-6.20.L 适用于TLC5000系统MRTLC-RL/50-8.20.LMRTLC-RL/55-4.20.L.A MRTLC-RL/55-6.20.L.A 适用于TLC5500系统MRTLC-RL/55-8.20.L.A 型号：4回路模块 MRTLC-RL/50-4.20.L6回路模块 MRTLC-RL/50-6.20.L8回路模块 MRTLC-RL/50-8.20.L每回路最大负载容量：20A机械式自锁型继电器即使在断电的情况下也保持原有的开关状态继电器即使在闭合的状态下也不消耗电能，更利于节能继电器寿命：大于10万次具有网络控制和手动控制两种控制模式最多可存储200个场景，场景运行时间0-9999秒具备多回路顺序延时启动功能避免同时启动对电网的冲击模块发生故障时具有手动复位按钮具有LED显示回路的状态及模块的状态每个回路、场景、区域、序列都有备注信息具有本机编程和测试功能具有远程编程和检测功能可向总线输送电源具有手动控制按钮，在网络故障时可手动控制回路的开关执行场景命令后立即向监控中心返回各个回路的实际开关状态每一个场景都具有启用（Enable）和屏蔽（Disable）功能工作电源：AC220V/50HZ无负载功耗：小于3W工作环境：-2055，095%RH外观尺寸：234mm(W)*88.4mm(D)*70.3mm(H)安装方式：标准35mm定导轨安装4路负载反馈自锁继电器模块MRTLC-RL/50-4.20.LF 适用于TLC5000系统MRTLC-RL/55-4.20.LF.A 适用于TLC5500系统型号：4回路模块 MRTLC-RL/50-4.20.LF 每回路最大负载容量：20A机械式自锁型继电器即使在断电的情况下也保持原有的开关状态继电器即使在闭合的状态下也不消耗电能，更利于节能继电器寿命：大于10万次具有网络控制和手动控制两种控制模式最多可存储200个场景，场景运行时间0-9999秒具备多回路顺序延时启动功能避免同时启动对电网的冲击模块发生故障时具有手动复位按钮具有LED显示回路的状态及模块的状态功能每个回路、场景、区域、序列都有备注信息具有本机编程和测试功能具有远程编程和检测功能可向总线输送电源具有手动控制按钮，在网络故障时可手动控制回路的开关执行场景命令后立即向监控中心返回各个回路的实际电流值具有坏灯检测功能每一个场景都具有启用（Enable）和屏蔽（Disable）功能工作电源：AC220V/50HZ无负载功耗：小于3W工作环境：-2055，095%RH外观尺寸：234mm(W)*88.4mm(D)*70.3mm(H)安装方式：标准35mm定导轨安装12回路自锁型继电器控制箱MRTLC-RL/55-12.20.L.B适用于TLC5500系统型号：MRTLC-RL/55-12.20.L.B 任意组合回路数使配置更加容易模块化可拆卸式继电器每回路最大负载容量：20A机械式自锁型继电器即使在断电的情况下也保持原有的开关状态继电器即使在闭合的状态下也不消耗电能，更利于节能继电器寿命：大于10万次具有网络控制和手动控制两种控制模式控制箱内每一回路都具有手动开关按钮和工作状态指示灯具有完善的自检功能，便于系统的维护每一回路都具有状态反馈功能，在监控中心能实时监测每一回路的工作状态具有配置数据的上传和下载功能工作电源：AC24V/50HZ无负载功耗：小于5W工作环境：-2055，095%RH外观尺寸：每12回路为1组，每组尺寸350mm(W)*220mm(D)*82mm(H)1-48回路自锁型继电器模块MRTLC-RL/55-12.20.L.B适用于TLC5500系统型号：MRTLC-RL/55-*.20.L.B(*:表示1-48个回路)任意组合回路数使配置更加容易模块化可拆卸式继电器每回路最大负载容量：20A机械式自锁型继电器即使在断电的情况下也保持原有的开关状态继电器即使在闭合的状态下也不消耗电能，更利于节能继电器寿命：大于10万次具有网络控制和手动控制两种控制模式控制箱内每一回路都具有手动开关按钮和工作状态指示灯具有完善的自检功能，便于系统的维护每一回路都具有状态反馈功能，在监控中心能实时监测每一回路的工作状态具有配置数据的上传和下载功能工作电源：AC24V/50HZ无负载功耗：小于5W工作环境：-2055，095%RH外观尺寸：每12回路为1组，每组尺寸350mm(W)*220mm(D)*82mm(H)安装方式：标准35mm定导轨安装现 场 设 备 介 绍现 场 设 备 介 绍MRTLC-SW/50-4.T MRTLC-SW/50-6.T MRTLC-SW/50-8.TMRTLC-SW/55-4.T MRTLC-SW/55-6.T MRTLC-SW/55-8.T适用于TLC5000系统适用于TLC5500系统型号：4键面板 MRTLC-SW/50-4.T6键面板 MRTLC-SW/50-6.T8键面板 MRTLC-SW/50-8.T触摸式按键，金属边框可任意更换按键标签面板按键可设置为：单-开，单-关，单-开/关，组合-开/关，调光，场景LED背光突显按键状态软件和硬件的网络ID码设置无须断电的软复位功能可通过发送命令对面板启用或者禁用的设定工作电源：DC12VDC30V:无负载功耗：小于1W工作环境：-2055，095%RH外观尺寸：87mm(W)*87mm(D)*15mm(H)安装方式：标准86盒安装4键、6键、8键可编程触摸屏控制面板1路多功能输入模块（86盒安装）MRTLC-IP/50-1.AD.A 适用于TLC5000系统MRTLC-IP/55-1.AD.A 适用于TLC5500系统型号：MRTLC-IP/50-1.AD.A 可与任何类型的传感器配合使用可接收开关量传感器信号可接收模拟量传感器信号传感器信号发生变化时立即响应发送场景命令场景可以设置延时发送时间可向传感器提供不同的工作电压：DC9V、DC12V、DC15V软件和硬件的网络ID码设置无须断电的软复位功能可通过发送命令对模块禁用和启用的设定具有远程编程、管理、检测功能工作电源：DC12VDC30V无负载功耗：小于1W工作环境：-2055，095%RH外观尺寸：86(W)*86m(D)*29.2mm(H)安装方式：标准86盒安装1路开关量输入模块（86盒安装）型号：MRTLC-IP/50-1.D.B 可接收开关量传感器信号可以设置闭合场景和开路场景传感器信号发生变化时立即响应发送场景命令场景可以设置延时发送时间可向传感器提供不同的工作电压：DC9V、DC12V、DC15V软件和硬件的网络ID码设置无须断电的软复位功能可通过发送命令对模块禁用和启用的设定具有远程编程、管理、检测功能工作电源：DC12VDC30V无负载功耗：小于1W工作环境：-2055，095%RH外观尺寸：86(W)*86m(D)*29.2mm(H)安装方式：标准86盒安装MRTLC-IP/50-1.D.B 适用于TLC5000系统MRTLC-IP/55-1.D.B 适用于TLC5500系统1路、2路、4路、8路多功能输入模块（导轨式）型号：1路多功能输入模块MRTLC-IP/50-1.AD.A 2路多功能输入模块MRTLC-IP/50-2.AD.A4路多功能输入模块MRTLC-IP/50-4.AD.A8路多功能输入模块MRTLC-IP/50-8.AD.A可与任何类型的传感器配合使用可接收开关量传感器信号可接收模拟量传感器信号每个通道可以独立设置触发场景的条件传感器信号发生变化时立即响应发送场景命令场景可以设置延时发送时间可向传感器提供不同的工作电压：DC9V、DC12V、DC15V软件和硬件的网络ID码设置无须断电的软复位功能可通过发送命令对通道禁用和启用的设定具有远程编程、管理、检测功能工作电源：AC220V/50HZ无负载功耗：小于3W工作环境：-2055，095%RH外观尺寸：234mm(W)*88.4mm(D)*70.3mm(H)安装方式：标准35mm定导轨安装MRTLC-IP/50-1.AD.A MRTLC-IP/50-2.A D.AMRTLC-IP/50-4.AD.A MRTLC-IP/50-8.AD.AMRTLC-IP/55-1.AD.AMRTLC-IP/55-2.AD.AMRTLC-IP/55-4.AD.A MRTLC-IP/55-8.AD.A适用于TLC5000系统适用于TLC5500系统1路、2路、4路、8路开关量输入模块（导轨式）型号：1路开关量输入模块MRTLC-IP/50-1.D.B2路开关量输入模块MRTLC-IP/50-2.D.B 4路开关量输入模块MRTLC-IP/50-4.D.B 8路开关量输入模块MRTLC-IP/50-8.D.B 可接收开关量传感器信号传感器信号发生变化时立即响应发送场景命令场景可以设置延时发送时间可向传感器提供不同的工作电压：DC9V、DC12V、DC15V软件和硬件的网络ID码设置无须断电的软复位功能可通过发送命令对通道禁用和启用的设定具有远程编程、管理、检测功能工作电源：AC220V/50HZ无负载功耗：小于3W工作环境：-2055，095%RH外观尺寸：234mm(W)*88.4mm(D)*70.3mm(H)安装方式：标准35mm定导轨安装MRTLC-IP/50-1.D.B MRTLC-IP/50-2.D.BMRTLC-IP/50-4.D.B MRTLC-IP/50-8.D.BMRTLC-IP/55-1.D.B MRTLC-IP/55-2.D.BMRTLC-IP/55-4.D.B MRTLC-IP/55-8.D.B适用于TLC5000系统适用于TLC5500系统照度感应器型号：MRTLC-IL/50-1组成：控制器+感应种类：室内/室外/阳台，室外型防水延时范围：3060秒工作环境：-1060，095%RH电源：DC 9-13.5V电流：15mA需要多功能输入模块或开关量模块配合使用红外动态传感器型号：MRTLC-IR/50-1.AMRTLC-IIR/50-6.A尺寸：吸顶型:159mm(W)*41mm(H)*59mm(D)挂墙型:159mm(W)*41mm(H)*59mm(D)感应方式：红外+微波复合感应延时时间：0秒12分钟耐久性：-1060，095%RH电流：15mA需要多功能输入模块或开关量模块配合使用电源：DC 9-13.5V探测距离：30米（单方向15米）覆盖面积:吸顶式：直径7-9米挂墙式：直径12-18米
