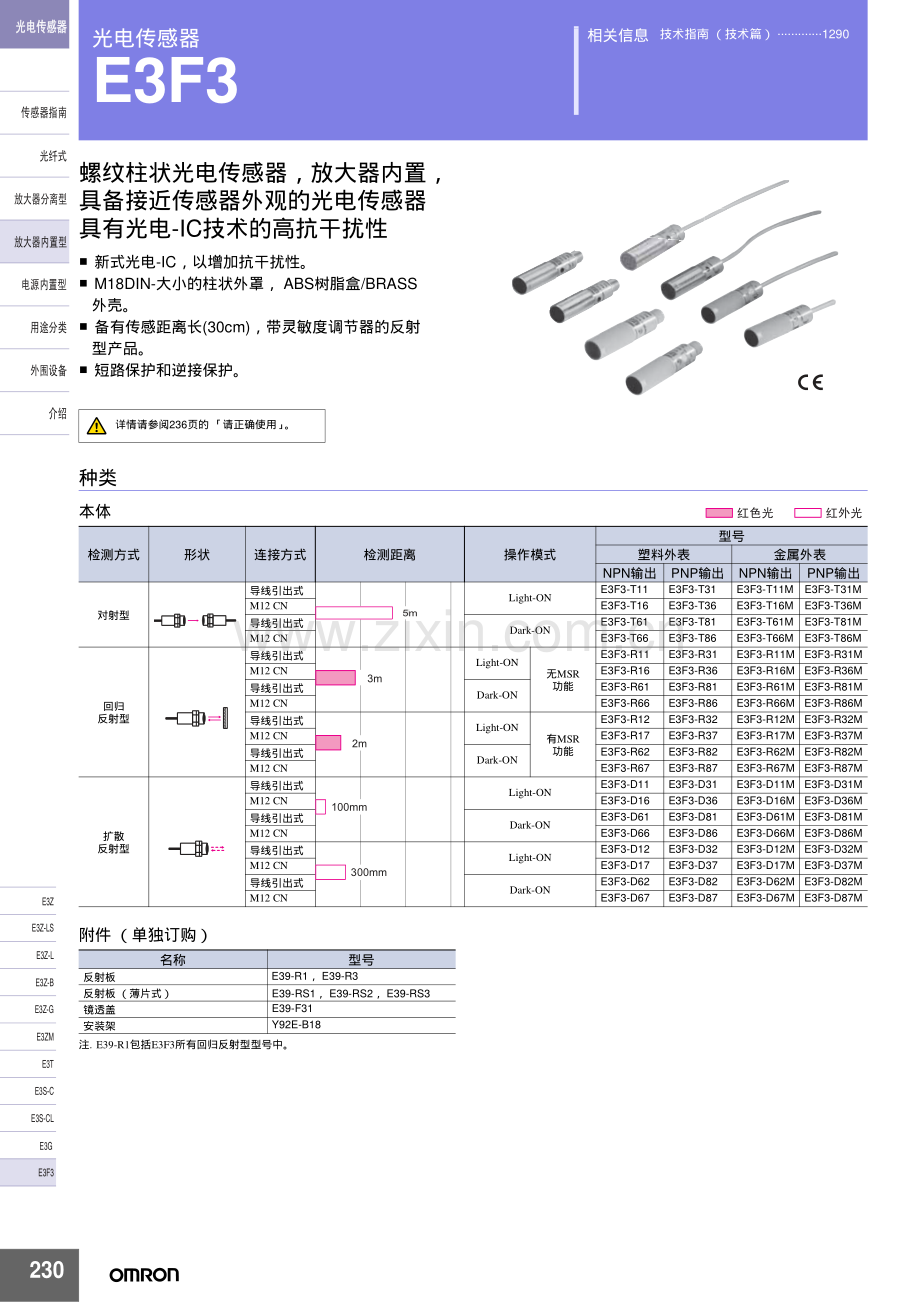

光电传感器E3F3.pdf

230技术指南（技术篇）.1290相关信息E3ZE3Z-LE3Z-BE3ZME3Z-GE3TE3S-CE3GE3S-CLE3Z-LS?E3F3光电传感器E3F3螺纹柱状光电传感器，放大器内置，具备接近传感器外观的光电传感器具有光电-IC技术的高抗干扰性新式光电-IC，以增加抗干扰性。M18DIN-大小的柱状外罩，ABS树脂盒/BRASS外壳。备有传感距离长(30cm)，带灵敏度调节器的反射型产品。短路保护和逆接保护。详情请参阅236页的 请正确使用。种类本体附件（单独订购）注.E39-R1包括E3F3所有回归反射型型号中。检测方式形状连接方式检测距离操作模式型号塑料外表金属外表NPN输出PNP输出NPN输出PNP输出对射型导线引出式Light-ONE3F3-T11E3F3-T31E3F3-T11ME3F3-T31MM12 CNE3F3-T16E3F3-T36E3F3-T16ME3F3-T36M导线引出式Dark-ONE3F3-T61E3F3-T81E3F3-T61ME3F3-T81MM12 CNE3F3-T66E3F3-T86E3F3-T66ME3F3-T86M回归反射型导线引出式Light-ON无MSR功能E3F3-R11E3F3-R31E3F3-R11ME3F3-R31MM12 CNE3F3-R16E3F3-R36E3F3-R16ME3F3-R36M导线引出式Dark-ONE3F3-R61E3F3-R81E3F3-R61ME3F3-R81MM12 CNE3F3-R66E3F3-R86E3F3-R66ME3F3-R86M导线引出式Light-ON有MSR功能E3F3-R12E3F3-R32E3F3-R12ME3F3-R32MM12 CNE3F3-R17E3F3-R37E3F3-R17ME3F3-R37M导线引出式Dark-ONE3F3-R62E3F3-R82E3F3-R62ME3F3-R82MM12 CNE3F3-R67E3F3-R87E3F3-R67ME3F3-R87M扩散反射型导线引出式Light-ONE3F3-D11E3F3-D31E3F3-D11ME3F3-D31MM12 CNE3F3-D16E3F3-D36E3F3-D16ME3F3-D36M导线引出式Dark-ONE3F3-D61E3F3-D81E3F3-D61ME3F3-D81MM12 CNE3F3-D66E3F3-D86E3F3-D66ME3F3-D86M导线引出式Light-ONE3F3-D12E3F3-D32E3F3-D12ME3F3-D32MM12 CNE3F3-D17E3F3-D37E3F3-D17ME3F3-D37M导线引出式Dark-ONE3F3-D62E3F3-D82E3F3-D62ME3F3-D82MM12 CNE3F3-D67E3F3-D87E3F3-D67ME3F3-D87M名称型号反射板E39-R1，E39-R3反射板（薄片式）E39-RS1，E39-RS2，E39-RS3镜透盖E39-F31安装架Y92E-B18?5m3m2m100mm300mmE3F3231E3ZE3Z-LE3Z-LSE3Z-BE3ZME3Z-GE3TE3S-CE3S-CLE3G?E3F3额定值性能检测方式对射型回归反射型扩散反射型项目NPN输出E3F3-T11E3F3-R11E3F3-R12E3F3-D11E3F3-D12E3F3-T16E3F3-R16E3F3-R17E3F3-D16E3F3-D17E3F3-T61E3F3-R61E3F3-R62E3F3-D61E3F3-D62E3F3-T66E3F3-R66E3F3-R67E3F3-D66E3F3-D67PNP输出E3F3-T31E3F3-R31E3F3-R32E3F3-D31E3F3-D32E3F3-T36E3F3-R36E3F3-R37E3F3-D36E3F3-D37E3F3-T81E3F3-R81E3F3-R82E3F3-D81E3F3-D82E3F3-T86E3F3-R86E3F3-R87E3F3-D86E3F3-D87检测距离5M3M（无M.S.R功能）2M（有M.S.R功能）0.1M0.3M（使用E39-R1时）（使用E39-R1时）标准检测物体不透光物体：11mm min不透光物体：56mm min100100mm 白画纸应差检出距离的20以下光源（波长）Infrared LEDRed LEDInfrared LED电源电压DC 1224V10(p-p)10以下消耗电流DC：45mA MaxDC：25mA Max控制输出负荷电源电压DC26.4V以下、负荷电源电流100mA以下（残留电压1V以下）保护电路电源逆接/输出短路响应时间动作/回复 各1.0ms以下灵敏度调节无有环境照明白炽灯3000lx以下/日光10000lx以下环境温度动作时：-25+55(with no icing)保存时：-30+70(with no icing)环境湿度动作时：4585(with no icing)RH保存时：3595(with no icing)RH绝缘电阻20M以上(500VDC)介电强度AC1000V以上 在50/60Hz时，在电流承载部件和外壳间达1分钟耐振动（耐久）1055Hz，1.5mm双幅，在X、Y、Z方向达到1h耐冲击（耐久）500m/s2双幅，在X、Y、Z方向上各3次保护结构IEC60529 IP66连接方式导线引出型（标准导线长度：2m）/M12接插件指示灯动作指示灯（橙色）投光器的电源指示灯（橙色）重量导线型金属外壳：200g MAX金属外壳：100g MAX塑料外壳：170g MAX塑料外壳：85g MAX连接头型金属外壳：120g MAX金属外壳：60g MAX塑料外壳：40g MAX塑料外壳：20g MAX包装方式尼龙袋材料外壳ABS或BRASS镜头PMMA附件螺母：ABS或BRASS附件螺母(4个)；说明书螺母(2个)；反射板；说明书螺母(2个)；说明书E3ZE3Z-LE3Z-BE3ZME3Z-GE3TE3S-CE3GE3S-CLE3Z-LS?E3F3E3F3232特性数据（代表例）平行操作范围（常规）对射型 回归反射型 回归反射型操作范围（常规）扩散反射型 扩散反射型mmmmmmmmm-15-10-5051015mmmmmmmm受光输出距离特性（常规）对射型 扩散反射型 回归反射型mmm0.111010001234567 扩散反射型 扩散反射型mmmmE3F3233E3ZE3Z-LE3Z-LSE3Z-BE3ZME3Z-GE3TE3S-CE3S-CLE3G?E3F3输出段电路图NPN输出PNP输出检测物体的大小距离特性型号输出晶体管的动作状态时间图模式切换开关输出电路E3F3-T1E3F3-R1E3F3-D1入光时ONLN(LIGHT ON)E3F3-T6E3F3-R6E3F3-D6遮光时ONDN(DARK ON)型号输出晶体管的动作状态时间图模式切换开关输出电路E3F3-T3E3F3-R3E3F3-D3入光时ONLN(LIGHT ON)E3F3-T8E3F3-R8E3F3-D8遮光时ONDN(DARK ON)mmE3F3-D?1?/D?6?mmE3F3-D?2?/D?7?E3ZE3Z-LE3Z-BE3ZME3Z-GE3TE3S-CE3GE3S-CLE3Z-LS?E3F3E3F3234外形尺寸传感器注.除非另有规定所有单位均为毫米。类型耐热ABS外壳金属BRASS外壳导线型连接器型导线型连接器型E3F3-D?2E3F3-D?2M27.7E3F3-D?773.149.442.437M12*1E3F3-D?7M73.149.442.437M12*127.7E3F3-T?1E3F3-R?1E3F3-R?2E3F3-D?1E3F3-T?1ME3F3-R?1ME3F3-R?2ME3F3-D?1M27.7E3F3-T?6E3F3-R?6E3F3-R?7E3F3-D?673.1M12*1E3F3-T?6ME3F3-R?6ME3F3-R?7ME3F3-D?6MM12*127.7E3F3235E3ZE3Z-LE3Z-LSE3Z-BE3ZME3Z-GE3TE3S-CE3S-CLE3G?E3F3附件（单独订单）E39-R1回归反射型镜E39-R3反射板 E39-K3的安装托架（焊接在一起）E39-RS1反射板E39-RS2反射板E39-RS3反射板Y92E-B18安装托架E39-F31镜头盖?M532E3ZE3Z-LE3Z-BE3ZME3Z-GE3TE3S-CE3GE3S-CLE3Z-LS?E3F3E3F3236请正确使用详情请参见共通注意事项(1310页)，有关订货时的须知请参见(F-4页)。E3F3光电传感器不是如EC宣言(91/386 EEC)所规定的、用以保障人员安全的安全组件，而由单独的欧洲标准或任何其他规定或标准所涵盖。如光电传感器的输入/输出线路与电源线或高压线位于同一导线或线管中，可能由于电气噪声而引起光电传感器失灵甚至损坏。将线路分开，或使用屏蔽线作为光电传感器的输入/输出线。按照IP66标准，安装光电传感器时切勿使其受到过大的震动。在倒相电动机附近使用光电传感器时，必须将电动机的保护地线接地，否则可能造成传感器失灵。安装警告使用注意事项安装时，旋紧ABS外壳上的螺母所用的扭矩不得超过20kgfcm（2.0 Nm）。旋紧金属外壳上的螺母所用的扭矩不得超过200kgf cm（20.0Nm）。MEMO237
