绵阳市安昌河人行景观桥栏杆制作安装工程

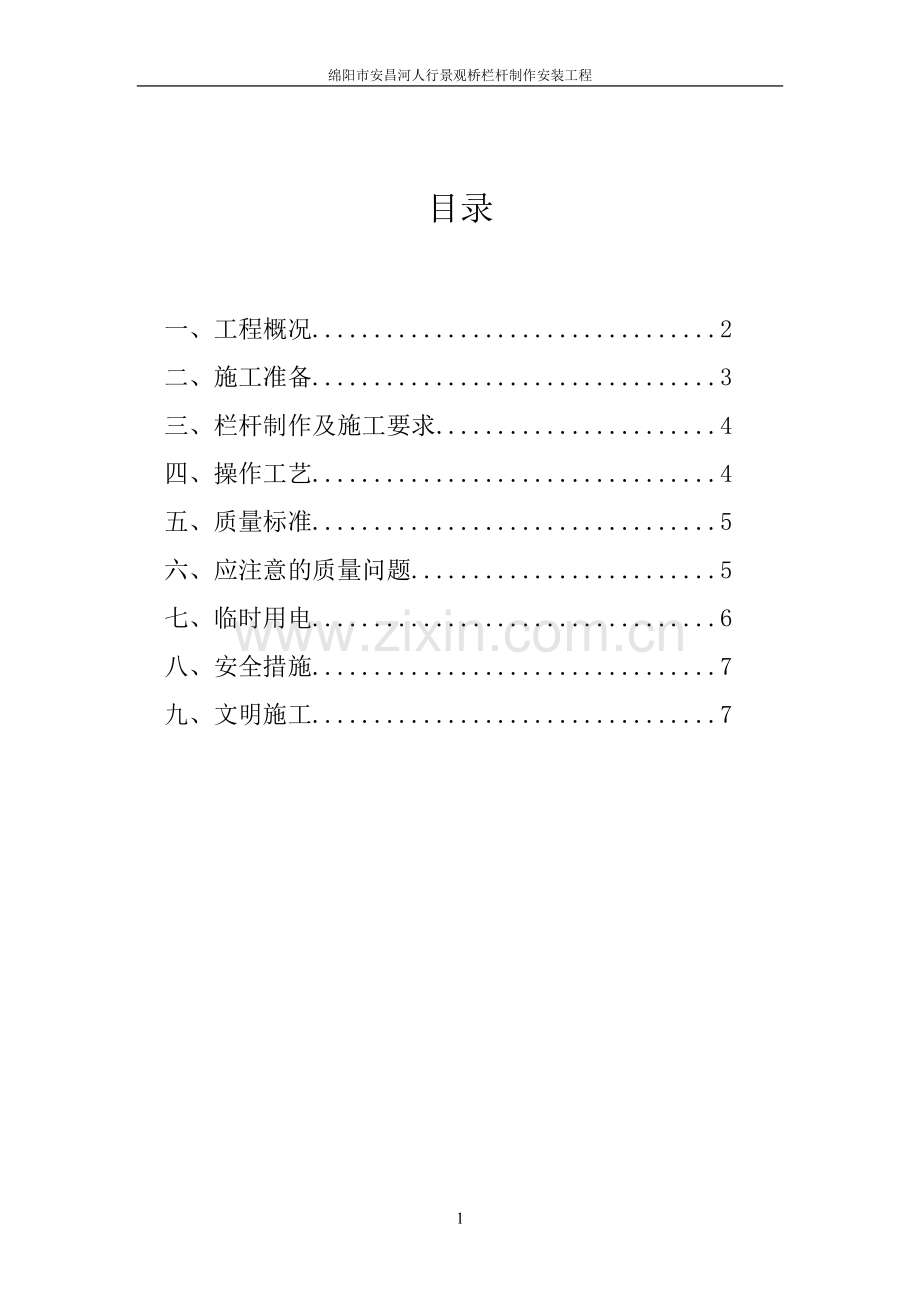

目录

一、工程概况.................................2
二、施工准备.................................3
三、栏杆制作及施工要求.......................4
四、操作工艺.................................4
五、质量标准.................................5
六、应注意的质量问题.........................5
七、临时用电.................................6
八、安全措施.................................7
九、文明施工.................................7

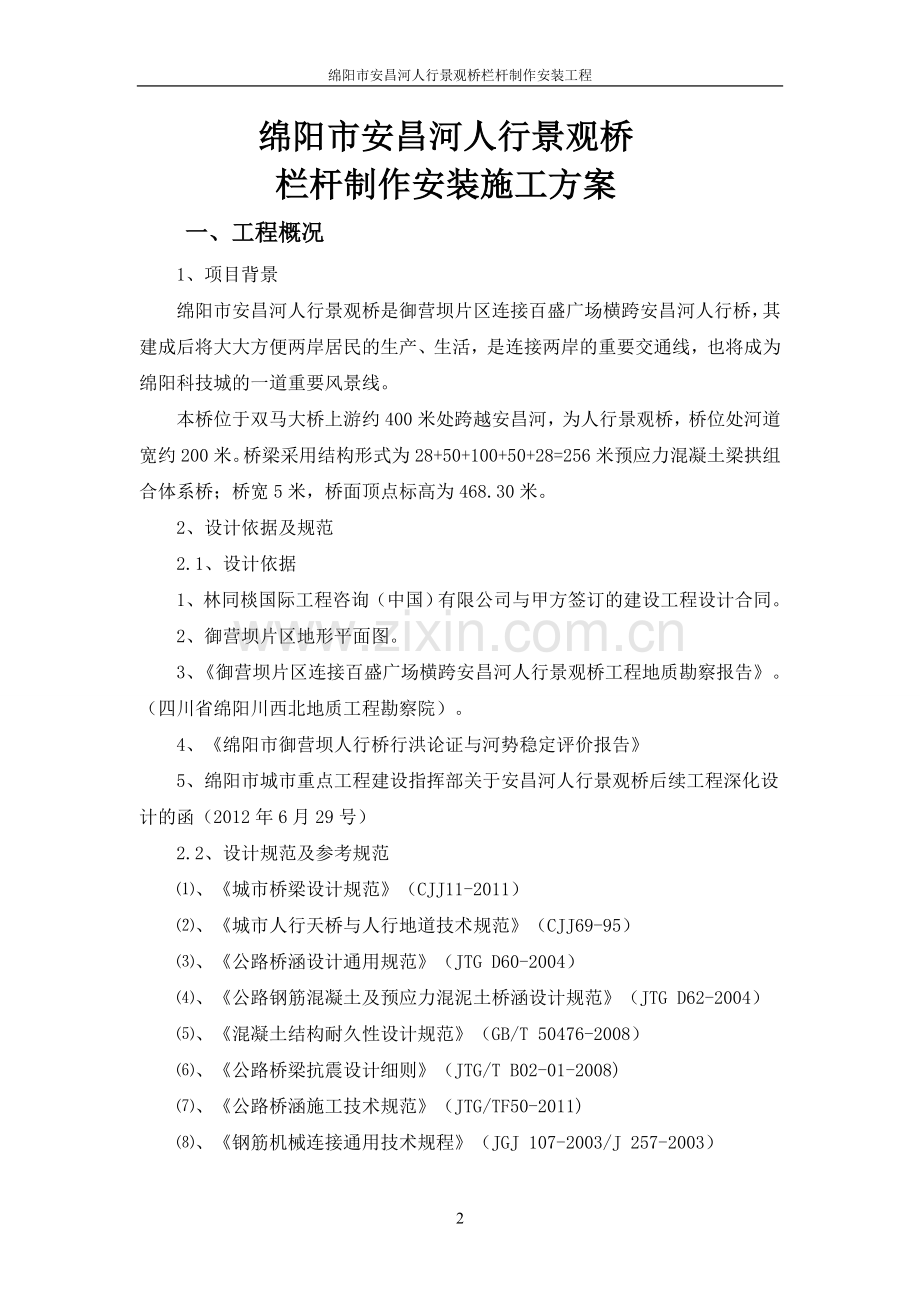

绵阳市安昌河人行景观桥
栏杆制作安装施工方案
一、工程概况
1、项目背景
绵阳市安昌河人行景观桥是御营坝片区连接百盛广场横跨安昌河人行桥，其建成后将大大方便两岸居民的生产、生活，是连接两岸的重要交通线，也将成为绵阳科技城的一道重要风景线。
本桥位于双马大桥上游约400米处跨越安昌河，为人行景观桥，桥位处河道宽约200米。桥梁采用结构形式为28+50+100+50+28=256米预应力混凝土梁拱组合体系桥；桥宽5米，桥面顶点标高为468.30米。
2、设计依据及规范
2.1、设计依据
1、林同棪国际工程咨询（中国）有限公司与甲方签订的建设工程设计合同。
2、御营坝片区地形平面图。
3、《御营坝片区连接百盛广场横跨安昌河人行景观桥工程地质勘察报告》。（四川省绵阳川西北地质工程勘察院）。
4、《绵阳市御营坝人行桥行洪论证与河势稳定评价报告》
5、绵阳市城市重点工程建设指挥部关于安昌河人行景观桥后续工程深化设计的函（2012年6月29号）
2.2、设计规范及参考规范
⑴、《城市桥梁设计规范》（CJJ11-2011）
⑵、《城市人行天桥与人行地道技术规范》（CJJ69-95）
⑶、《公路桥涵设计通用规范》（JTG D60-2004）
⑷、《公路钢筋混凝土及预应力混泥土桥涵设计规范》（JTG D62-2004）
⑸、《混凝土结构耐久性设计规范》（GB/T 50476-2008）
⑹、《公路桥梁抗震设计细则》（JTG/T B02-01-2008)
⑺、《公路桥涵施工技术规范》（JTG/TF50-2011)
⑻、《钢筋机械连接通用技术规程》（JGJ 107-2003/J 257-2003）
⑼、《钢筋剥肋滚轧直螺纹连接技术规程》（DB50/5027-2004）
⑽、《钢筋焊接及验收规程》（JGJ 18-2003/J 253-2003）
⑾、《城市桥梁工程施工与质量验收规范》（CJJ2-2008）
⑿、《公路与桥梁专用设备及材料标准编制》
3、桥梁栏杆设计要点
从安全的角度出发，人行栏杆全部用钢构件做成竖向。为和桥梁整体色彩相搭配，栏杆主题色彩也选用白色。
栏杆、立柱等均为预制，施工中分节组装，立柱通过预留钢板与基础钢板焊接；栏杆通过套管与立柱连接，标准段每隔2m留10mm伸缩缝。
4、施工时严格遵守中华人民共和国交通运输部颁标准《公路桥涵设计通用规范》、《公路工程质量检验评定标准》及住房和城乡建设部颁标准《市政桥梁工程质量检验评定标准》有关要求外，尚应注意：施工应确保文明施工，消除对当地居民生活及环境带来的不利影响。
5、其他注意事项
施工过程中如发现未详之处按如下原则处理：及时向建设项目参与各方及行政主管部门上报。
二、施工准备
1、材料及主要机具：
⑴、栏杆、望柱等均为厂制成品。主要规格为：Φ76x2mm圆管、Φ14x2mm圆管、Φ25x2mm圆管、□50x30x2mm矩管、8mm厚立柱钢板、45x90x2.5mm钢立柱。其它按设计要求选用，必须有质量证明书。
⑵、不锈钢焊条：其型号按设计要求选用，必须有质量证明书。
⑶、栏杆预埋钢板采用200*200*10mm工厂预制成品件。
⑷、主要机具：柴油发电机、氩弧电焊机、切割砂轮机、冲击电钻、角磨机、不锈钢丝细毛刷、小锤等。
2、作业条件：
⑴、熟悉图纸，做栏杆施工工艺技术交底。
⑵、施工前检查电焊工合格证有效期限，证明焊工所能承担的焊接工作。
⑶、施工环境已能满足栏杆施工的需要。
三、栏杆制作及施工要求
1. 原材要求
本工程所使用的钢管均为厂制成品件，严格按照施工图设计要求定制。原材料的规格、质量必须符合设计要求和现行有关国家标准、规范的规定。
制作栏杆、扶手的原材料，应有出厂质量合格证或实验报告。
2.制作、加工
所有栏杆焊接在工厂完成。栏杆的涂装工艺为：a.表面清理，除去杂质，不做抛光；b.喷涂40μm不锈钢环氧底漆；c.喷涂70μm油性常温固化型氟碳面漆（白色）。焊接部位应打磨光洁，焊缝质量应符合国家相应标准及规范；栏杆弯曲处必须柔和无棱角；栏杆各水平、竖直构件之间相对尺寸必须相同；现场仅进行成品安装及单元式大件拼装。
3.进场及验收
现场技术负责人及相应施工人员在正式施工前7天进场查看施工条件，做好施工准备。
制作完成后，成品栏杆进入施工场地，施工方按批号分批验收。
栏杆成品及半成品进场时包装保护应完好无损，现场施工人员并至少按1%比例且不少于3件对分批进场成品进行拆除包装抽检。检查栏杆高度、扶手材料、配件材料、制作工艺、表面观感、规格等是否符合设计要求，发现不合格应立即退场整改。
四、操作工艺
1、工艺流程
施工准备→放样→下料→栏杆制作→打磨→喷漆→成品包装、保护→焊接安装→焊缝检查→调整直顺→焊接处表面清理，去除杂质→补漆→地袱粘贴。
2、主要施工方法：
⑴、施工前先进行现场放样，并精确计算出各种杆件的长度,栏杆进场验收后，使用吊车吊至桥面施工范围内。
⑵、按照各种杆件的长度准确进行下料，其构件下料长度允许偏差为1mm。
⑶、栏杆的拼装、制作。栏杆成品制成后做表面清理，除去杂质，不做抛光，喷涂40μm不锈钢环氧底漆，喷涂70μm油性常温固化型氟碳面漆（白色）。焊接部位应打磨光洁，焊缝质量应符合国家相应标准及规范；栏杆弯曲处必须柔和无棱角；栏杆各水平、竖直构件之间相对尺寸必须相同；栏杆制作完成后使用塑料泡沫对其进行包装、保护，运至施工现场。现场仅进行成品安装及单元式大件拼装。
⑷、选择合适的焊接工艺，焊条直径，焊接电流，焊接速度，通过焊接工艺试验验证。
⑸、脱脂去污处理：焊前检查坡口、组装间隙是否符合要求，定位焊是否牢固，焊缝周围不得有油污。否则选择三氯代乙烯用不锈钢丝细毛刷进行刷洗，必要时用角磨机进行打磨，磨出金属表面后再进行焊接。
⑹、焊接时选用结520型不锈钢焊条和较小的焊接电流。焊接时构件之间的焊点应牢固，焊缝应饱满，焊缝表面的焊波应均匀，不得有裂纹、夹渣、焊瘤、烧穿、弧坑和针状气孔等缺陷，焊接区不得有飞溅物。
⑺、杆件焊接组装完成后，对于无明显凹痕或凸出较大焊珠的焊缝，可直接除去杂质、补漆。对于有凹凸渣滓或较大焊珠的焊缝则应用角磨机进行打磨，磨平后再除去杂质、补漆。必须使外观光洁、平顺、无明显的焊接痕迹。
⑻、栏杆安装完毕，进行地袱的粘贴。
五、质量标准
1、所有构件下料应保证准确，构件长度允许偏差为1mm。
2、构件下料前检查是否平直，否则矫直。
3、焊接时焊条选用适合于所焊接的材料的品种，且应有出厂合格证。
4、焊接时构件必须放置的位置准确。
5、焊接时构件之间的焊点牢固，焊缝饱满，焊缝表面的焊波均匀，不得有咬边、未焊满、裂纹、渣滓、焊瘤、烧穿、电弧擦伤、弧坑和针状气孔等缺陷，焊接区无飞溅物。
6、焊接完成后，将焊渣敲净。
7、构件焊接组装完成后，适当用手持机具磨平和除去杂质，使外观平顺光洁。
六、应注意的质量问题
1、尺寸超出允许偏差：对焊缝长宽、宽度、厚度不足，中心线偏移，弯折等偏差，应严格控制焊接部位的相对位置尺寸，合格后方准焊接，焊接时精心操作。
2、焊缝裂纹：为防止裂纹产生，应选择适合的焊接工艺参数和焊接程序，避免用大电流，不要突然熄火，焊缝接头应搭接10~15mm，焊接中不允许搬动、敲击焊件。
3、表面气孔：焊接部位必须刷洗干净，焊接过程中选择适当的焊接电流，降低焊接速度，使熔池中的气体完全逸出。
七、临时用电
1.主要机具：柴油发电机、氩弧电焊机、切割砂轮机、冲击电钻、角磨机等。
2.柴油发电机的安全技术操作规程
⑴、柴油发电机的基础必须稳固，找好水平，方可安装，并做好接地。
⑵、新机器必须经过60小时的磨合期。
⑶、操作者必须熟悉柴油发电机的性能、构造和原理。并且会使用、保养、检查、排除故障。
⑷、发动前必须检查机油、水和燃油。并且先泵机油，达到2-3Kg/cm为止，再行起动。起动前应检查有无故障，发现故障时应及时排除。
⑸、起动后应经常查看油压、油温，充电情况和水温。
⑹、柴油发电机停机前应先卸去负荷，将转数降至700-1000转/分，运转5分钟再停机。
3. 氩弧电焊机的安全使用及操作规程
⑴、焊接设备应有完整的保护外壳，一、二次接线柱外有防护罩。
⑵、接地线的接地电阻应不大于4欧， 不得接在管道、机床设备、建筑物的金属构架和轨道上，接地线和把线都不得搭在易燃、易爆和带有热源的物品上。
⑶、长期停用的电焊机，使用时需检验其绝缘电阻（不得低于0.5兆欧），接线部分不得有腐蚀和受潮现象。
⑷、施焊场地的10M范围内，不得堆放氧气瓶、乙炔发生器、木材等易燃物。
⑸、作业后应清理场地、灭绝火种、切断电源和锁好闸。
4.小型机具的用电安全
⑴、使用前应确保施工机具的完好性，检查切割砂轮片、冲击电钻头、角磨片等是否安装正确。
⑵、机具在使用过程中操作人员必须戴绝缘手套，手柄应做绝缘处理。
⑶、停用相关机具时，应及时关闭电源。
⑷、各种机械配设专人进行使用和维护，所有机械操作人员必须持证上岗。维修、保养、清理时必须切断电源。
八、安全措施
1、参加制作人员必须熟悉并严格执行本工种的安全制作规程，特种人员必须持证上岗，施工时严格按工艺要求制作。
2、设立专职安全检查员，每天进行班前安全技术交底，安全员应随时注意各种安全隐患，提醒并及时制止各种违章制作，杜绝安全事故发生。
3、施工现场人员必须佩带安全帽，人行天桥栏杆安装过程中安装人员预先在桥身焊接安全带挂钩，佩带安全带。
4、电焊工施焊时要穿戴好安全防护用品，电焊机要可靠接地，防止漏电伤人，电焊机接地线不得从构件上经过。
5、施工现场用电均使用发电机发电，发电机要可靠接地，安排专人使用维护。
6、因施工现场原因在栏杆安装过程中，安排专人维护秩序。
7、施工范围内使用安全护栏圈出施工范围，并设置警示标志，安排专人提示行人、车辆绕道而行。
九、文明施工
1、建立健全管理组织机构
施工现场在施工项目经理部的统一组织和管理下，建立实施文明施工保证体系和有力措施。
⑴、成立以项目负责人为组长，生产、技术、质量、安全、保卫、材料、等为成员的文明施工管理组织。
⑵、建全管理制度，实施技术人员岗位责任制，负责本人管辖区域的文明施工，并不定期的组织人员进行文明施工现场检查评比，对管理有序的进行物质奖励，管理混乱的进行限期整改和物质惩罚。
⑶、组织职民工开展以安全，质量为主题的各项竟赛活动，树立安全、质量意识。
⑷、加强职民工教育培训工作，进行安全思想教育和技术规程的学习，积极推广应用新技术，新工艺，对职民工在工作中的合理化建议进行物质奖励。
2、管理措施
⑴、对现场各生产要素进行整理、整顿，加强现场管理，对施工现场和生活区卫生派专人负责清扫，以保持施工现场的整洁。
⑵、做到施工现场标准化，规范化，严格按照设计和施工规范的要求进行施工，施工人员必须持证上岗，着装一致，配备必要的安全防护设备。
⑶、施工现场制定各项管理制度、操作规程并用挂板或张贴的形式显示。
⑷、完善各种标志、标牌，并用不同的颜色显示。材料堆放整齐，标示明确。对分管段、分片区进行场地规划。运输道路、材料仓库、机械停放场、搅拌场、制梁场、存梁场和生活区按总平面合理布局、统一规划、布置整齐并设置围栏。
⑸、对原材料、易燃易爆物品，临时设施，施工标志，安全警示牌等严格管理，完善布置，每道工序做到工完场清，施工现场做到有条不紊、文明整洁。杜绝违章指挥和违章作业。
3、规范驻地建设，加强对传染性疾病的预防
⑴、项目经理部聘请医务人员，成立工地医务室，直接为工地职民工服务。
⑵、为拟参加本工程建设的全体人员设立健康档案，由医务室直接管理，在人员进场之前，需通过体检，体检合格后进场。
⑶、定期检查工地职民工健康状况，定期对驻地进行消毒。若发现疫情，做到早发现、早隔离，并及时送到当地医院治疗。
⑷、加强施工队伍的稳定性，减少人员流动。
⑸、创造良好的生产氛围，树立企业积极、健康的外部形象。
4、 环境保护
我合同段进场后做好全面规划，做好施工现场的环保工作。
具体措施如下：
⑴、开工前对参建人员进行文明施工教育，提高全体职工的安全文明意识。
⑵、合理布置施工场地，合理布置各种施工设施。施工中的废渣运至指定地点处理，施工废水排至指定的污水处理地点。
⑶、在进行材料运输时加高车厢挡板，在道路上避免掉渣。
⑷、减小施工中的噪声和振动，避免对周围居民造成干扰，塑立良好的外部形象。
