钢筋抽样GGJ10.0百问百答
1、请问不同楼层的钢筋混凝土标号怎样设定？我的一个工程是砖混结构， 1-3层各构件混凝土标号是C25，4-6层各构件是C20，请问如何设定？
答：首先，进入楼层管理界面新建各层高信息后，选定首层，在 “楼层钢筋缺省设置”界面设置各构件的混凝土标号C25及抗震等级，然后点击“复制到其它楼层”功能按钮，将该层设置复制到2、3层，同样，选定第4层，按图纸要求设置好后，复制到5、6层。
2、请问使用03G101做完工程后还可以使用00G101再计算一次吗？
答：现在软件没有直接提拱两个规则可直接转换的功能，但我们可以利用“导入规则、导出规则”解决该问题，具体操作为：首先新建一个00G101工程后，鼠标点击[工程]－[计算设置]，打开计算设置窗口，导出00G101计算规则，然后打开用　03G101规则所做的工程，鼠标点击[工程]－[计算设置]，打开计算设置窗口，利用“导入规则”导入第一步导出的00G101计算规则文件后，重新计算一次既可。
3、在框剪结构中，连梁中的构造腰筋该如何定义？连梁两侧剪力墙的水平纵筋是不是贯通的，若是贯通的，那么在侧面钢筋里是不是输上剪力墙的水平纵筋？
答：在软件中，当连梁的侧面钢筋与墙的水平钢筋不同时，需要在连梁的属性下--其它属性--侧面钢筋中进行定义，这样的话，剪力墙的水平钢筋遇到连梁时就会自动断开，但如里连梁的侧面钢筋与墙的水平钢筋相同时，我们就不需要定义侧面钢筋了，这样在软件中剪力墙的水平钢筋就会贯通连梁了。
4、KL1（5）在布置时一跨一跨布置了5跨与一下布置5跨的计算结果一样吗？
答：当然是不一样的，KL1（5）在钢筋算量里是必须一下布置5跨的，就是布置成一道梁。一跨一跨布置，这样就是画了5道梁。对于这样的多跨梁，梁的钢筋是一跨一锚的，这样的话无形中会多计算锚固长度。一下布置5跨，就是布置了一道梁，这种方法是正确的。
5、请问软件中“设置原点”有什么作用？
答：软件中“设置原点”的作用是点击该功能设置新的原点后，软件会重新计算当前楼层所有构件图元新的坐标，如果工程中上下楼层的原点不在同一位置，会直接影响软件计算竖向构件的工程量，这时可利用“设置原点”功能进行调整。软件默认原点（0，0）在新建轴网时第一个轴网的左下角。
6、板面负筋纵横均为A12@200分布的,那么就不需要设置分布筋了，但在软件中负筋属性中将分布筋设为0,软件弹出不能设为为0，请问如何解决?
答：首先，对于设置分布筋为0，可以直接从输入分布筋信息框的下拉框中选择“无”。
再则，软件对于这种纵横相交的负筋即使没有把分布筋设为“0”，软件也会自动识别这种情况，当两种负筋相交形成网格时，软件也不会计算分布筋。
7、在计算钢筋时，我在参数化柱的全部纵筋项输入8B12+8B20,为什么12 的钢筋计算后有搭接，而20的钢筋没有搭接？
答：这种情况需要检查一下工程中“工程设置”下-“计算设置”-“搭接设置”，软件默认12～14的钢筋是绑扎，16～22的钢筋是电渣压力焊，并且规范也规定大于20的钢筋是不宜设置搭接的。
8、梁侧面钢筋2B12,输入后变成G2B12,怎么处理？
答：梁侧面钢筋有两种：第一种是构造筋，如G2B12，输入钢筋信息时可直接输入2B12，软件默认为是构造钢筋，所以就变成了G2B12了。当然也可以输入G2B12。如果图纸上标的是2B12，当然是构造筋了。
第二种是抗扭钢筋，如N2B12，在输入钢筋信息时必须输入N2B12。因为抗扭钢筋计算锚固长度时与框架梁的下部钢筋相同，所以抗扭钢筋输入之前必须加“N”。

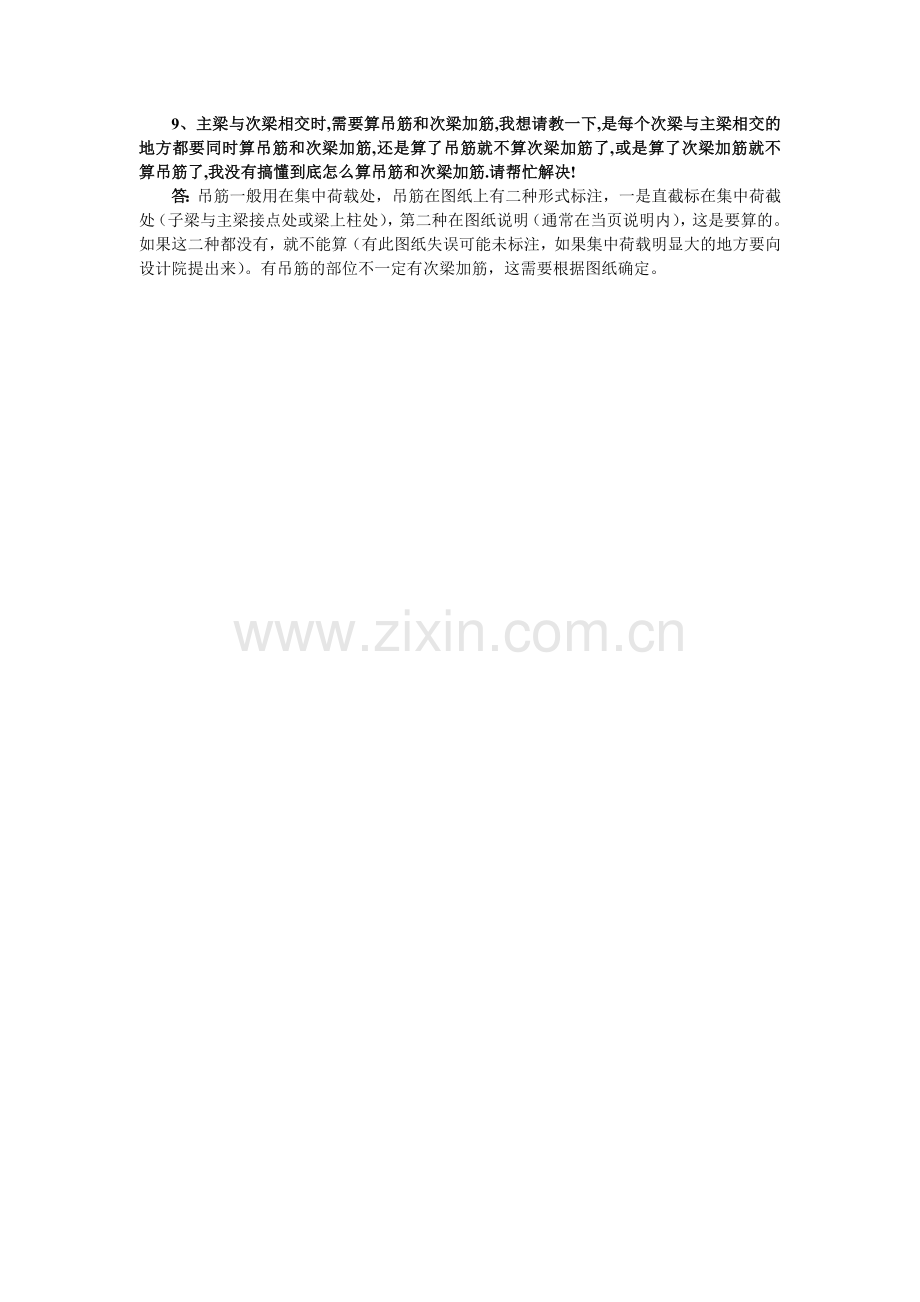

9、主梁与次梁相交时,需要算吊筋和次梁加筋,我想请教一下,是每个次梁与主梁相交的地方都要同时算吊筋和次梁加筋,还是算了吊筋就不算次梁加筋了,或是算了次梁加筋就不算吊筋了,我没有搞懂到底怎么算吊筋和次梁加筋.请帮忙解决!
答：吊筋一般用在集中荷载处，吊筋在图纸上有二种形式标注，一是直截标在集中荷截处（子梁与主梁接点处或梁上柱处），第二种在图纸说明（通常在当页说明内），这是要算的。如果这二种都没有，就不能算（有此图纸失误可能未标注，如果集中荷载明显大的地方要向设计院提出来）。有吊筋的部位不一定有次梁加筋，这需要根据图纸确定。
