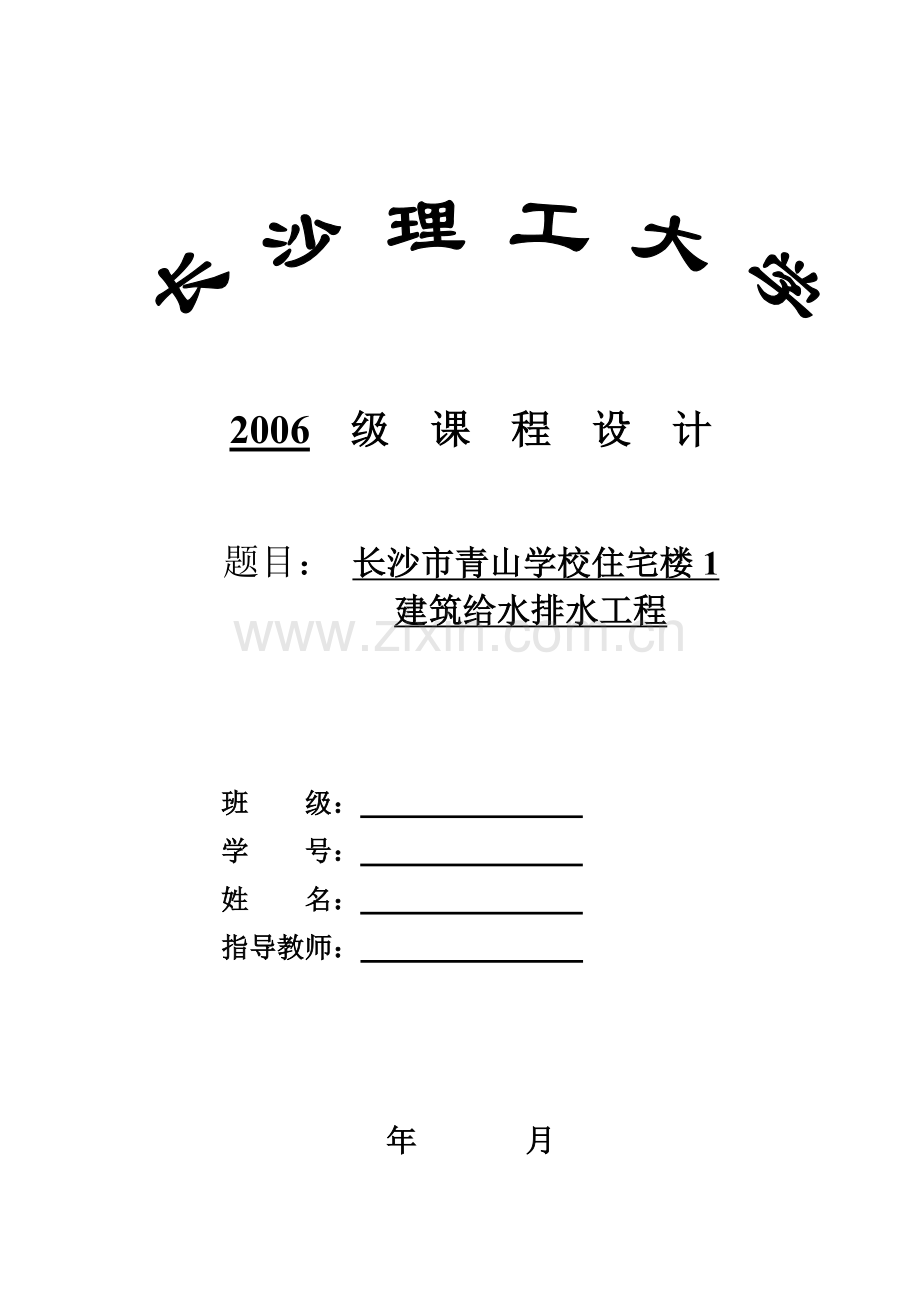

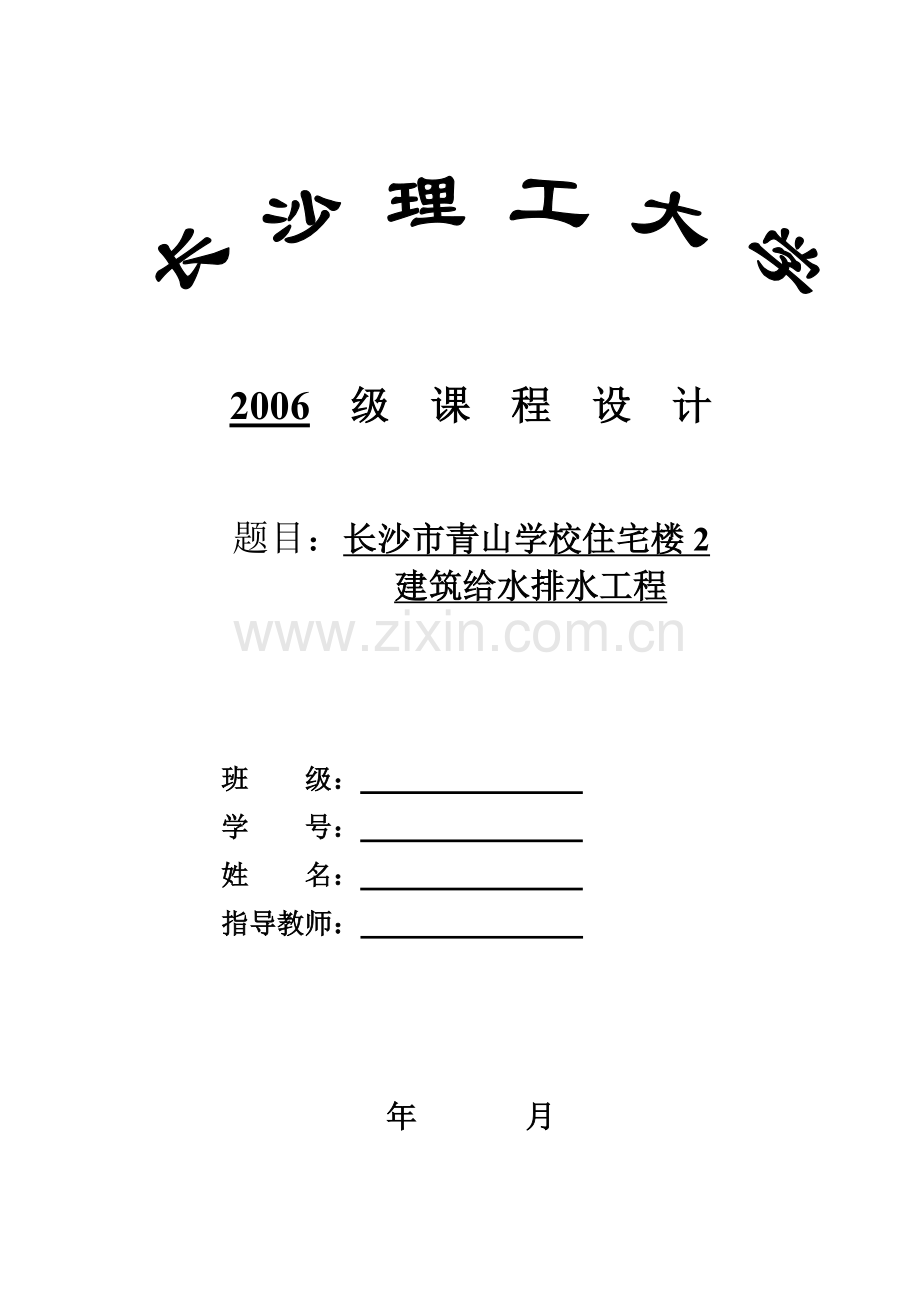

2006 级课程设计题目：长沙市青山学校住宅楼1 建筑给水排水工程班级：学号：姓名：指导教师：年月 2006 级课程设计题目：长沙市青山学校住宅楼2 建筑给水排水工程班级：学号：姓名：指导教师：年月《建筑给水排水工程》课程设计任务书一、目的和要求 1、加深理解和巩固《建筑给水排水工程》所讲授的内容。 2、掌握建筑给水排水的布置、设计及计算的步骤、方法和内容。 3、提高建筑给水排水的设计计算及绘图能力。 4、熟悉并能应用一些常用的设计规范、手册等资料。 5、培养独立的分析问题和解决问题的能力。二、设计题目长沙市青山学校住宅楼1建筑给水排水工程长沙市青山学校住宅楼2建筑给水排水工程三、工程设计依据 1、市计委、城建局关于同意该建筑建设的批复 2、建筑专业提供的土建设计图纸 3、建设单位提供的市政给排水系统 4、当地自来水公司的有关政策四、设计资料 1、本项目有住宅楼1、2各1幢。其中住宅楼1为7层，住宅楼2为8层，建筑长、宽、高尺寸见图。各卫生器具均不进行热水系统的计算和配管，但定额应按实际条件要求。两建筑物以A轴线对齐，住宅楼2在住宅楼1的东侧，32轴线与1*轴线之间为6m。住宅楼1： 3室2厅1厨1卫1盥洗间，层高均为2.8m。厨房内设洗涤池1个（洗涤池类型详见下表）；卫生间内有淋浴喷头、大便器（喷头、大便器类型详见下表）；盥洗间有洗脸盆；阳台有洗衣机。各层功能见图。住宅楼2：3室2厅1厨2卫，层高均为2.8m。厨房内设洗涤池1个；次卫生间内有淋浴喷头、大便器、洗脸盆；主卧卫生间内有浴盆、大便器、洗脸盆；阳台有洗衣机。 2、室外自来水管道由东向西通过，距住宅楼1最北边轴线3m，距住宅楼2最北边轴线4.8m，DN500，管中心标高-2.0m，供水压力H=250kPa。室外排水管道DN1000，距住宅楼1最北边轴线5.5m，距住宅楼2最北边轴线7.3m，，埋深3.8m。水文地质资料可收集、参照长沙市有关资料。 3、住宅楼的消防用电设备为三级负荷供电。 4、天沟或檐沟宽450mm、深500mm、坡向图上为示意，也可按自己的雨水斗的设置方向来确定。 5、其他未说明的条件见平面布置图。 6、住宅楼1、2的条件如下表所示。五、设计要求各位同学按照给定的符合自己学号的条件进行设计。 1、设计说明书：室内给水系统选择、组成、主要设备；室内、室外消防系统的选择、组成；室内、室外排水系统的选择、组成；各组成的材料详细情况。 2、建筑给水排水系统计算：用水量计算表；给水、排水（含雨水）、消防水力计算表。 3、增压设备和调节构筑物计算及选择。六、设计成果每位学生完成该大楼的扩大初步设计，其成果包括： 1、设计说明书及设计计算书1份。 2、主要材料、设备表。 3、住宅楼1、住宅楼2各层相应位置的给水、排水、消防管道及水箱等设备布置图。其中一层平面图应包括污水、废水和雨水检查井以及化粪池。 4、住宅楼1、住宅楼2给水、排水、消防管线系统图。 5、住宅楼1、住宅楼2绘制施工详图。（1）住宅楼1卫生间管道布置详图；（2）住宅楼2中：1班14号~23号、2班10号~19号画公用卫生间管道布置详图；（3）住宅楼2中：1班24号~32号、2班1号~9号画主卧卫生间管道布置详图。七、设计时间本课程设计时间为二周，即2007~2008年度第一学期第18~19周。八、指导老师徐学适用各学号住宅楼1的条件学号尾数冷、热水供应情况每户人数厨房卫生间喷头、大便器类型备注 1班1 供应冷水、热水 4 单格淋浴喷头、蹲式大便器不进行热水配管和计算（简称不算、配热水） 2班32 只供应冷水 4 单格淋浴喷头、蹲式大便器 1班2 只供应冷水 4.5 单格淋浴喷头、蹲式大便器 2班31 供应冷水、热水 4.5 单格淋浴喷头、蹲式大便器不算、配热水 1班3 供应冷水、热水 4 双格淋浴喷头、蹲式大便器 2班30 只供应冷水 4 双格淋浴喷头、蹲式大便器不算、配热水 1班4 只供应冷水 4.5 双格淋浴喷头、蹲式大便器 2班29 供应冷水、热水 4.5 双格淋浴喷头、蹲式大便器不算、配热水 1班5 供应冷水、热水 4 单格淋浴喷头、坐式大便器 2班28 只供应冷水 4 单格淋浴喷头、坐式大便器不算、配热水 1班6 只供应冷水 4.5 单格淋浴喷头、坐式大便器 2班27 供应冷水、热水 4.5 单格淋浴喷头、坐式大便器不算、配热水 1班7 供应冷水、热水 4 双格淋浴喷头、坐式大便器 2班26 只供应冷水 4 双格淋浴喷头、坐式大便器不算、配热水 1班8 只供应冷水 4.5 双格淋浴喷头、坐式大便器 2班25 供应冷水、热水 4.5 双格淋浴喷头、坐式大便器不算、配热水 1班9 供应冷水、热水 4 单格浴盆带淋浴喷头、蹲式大便器 2班24 只供应冷水 4 单格浴盆带淋浴喷头、蹲式大便器不算、配热水 1班10 只供应冷水 4.5 单格浴盆带淋浴喷头、蹲式大便器 2班23 供应冷水、热水 4.5 单格浴盆带淋浴喷头、蹲式大便器不算、配热水 1班11 供应冷水、热水 4 双格浴盆不带淋浴喷头、蹲式大便器 2班22 只供应冷水 4 双格浴盆不带淋浴喷头、蹲式大便器不算、配热水 1班12 只供应冷水 4.5 双格浴盆不带淋浴喷头、蹲式大便器 2班21 供应冷水、热水 4.5 双格浴盆不带淋浴喷头、蹲式大便器不算、配热水 1班13 供应冷水、热水 4 单格浴盆带淋浴喷头、坐式大便器 2班20 只供应冷水 4 双格浴盆带淋浴喷头、坐式大便器不算、配热水适用各学号住宅楼2的条件学号尾数冷、热水供应情况每户人数厨房主卧卫生间器具公用卫生间器具备注 1班14 只供应冷水 4 单格淋浴喷头、蹲式大便器淋浴喷头、蹲式大便器 2班19 供应冷水、热水 4 单格淋浴喷头、蹲式大便器淋浴喷头、蹲式大便器不算、配热水 1班15 只供应冷水 4.5 单格淋浴喷头、蹲式大便器淋浴喷头、蹲式大便器 2班18 只供应冷水 4.5 单格淋浴喷头、蹲式大便器淋浴喷头、蹲式大便器 1班16 供应冷水、热水 4 双格淋浴喷头、蹲式大便器淋浴喷头、蹲式大便器不算、配热水 2班17 供应冷水、热水 4 双格淋浴喷头、蹲式大便器淋浴喷头、蹲式大便器不算、配热水 1班17 只供应冷水 4.5 双格淋浴喷头、蹲式大便器淋浴喷头、蹲式大便器 2班16 只供应冷水 4.5 双格淋浴喷头、蹲式大便器淋浴喷头、蹲式大便器 1班18 供应冷水、热水 4 单格淋浴喷头、坐式大便器淋浴喷头、坐式大便器不算、配热水 2班15 供应冷水、热水 4 单格淋浴喷头、坐式大便器淋浴喷头、坐式大便器不算、配热水 1班19 只供应冷水 4.5 单格淋浴喷头、坐式大便器淋浴喷头、坐式大便器 2班14 只供应冷水 4.5 单格淋浴喷头、坐式大便器淋浴喷头、坐式大便器 1班20 供应冷水、热水 4 双格淋浴喷头、坐式大便器淋浴喷头、坐式大便器不算、配热水 2班13 供应冷水、热水 4 双格淋浴喷头、坐式大便器淋浴喷头、坐式大便器不算、配热水 1班21 只供应冷水 4.5 双格淋浴喷头、坐式大便器淋浴喷头、坐式大便器 2班12 只供应冷水 4.5 双格淋浴喷头、坐式大便器淋浴喷头、坐式大便器 1班22 供应冷水、热水 4 单格浴盆带淋浴喷头、蹲式大便器淋浴喷头、蹲式大便器不算、配热水 2班11 供应冷水、热水 4 单格浴盆带淋浴喷头、蹲式大便器淋浴喷头、蹲式大便器不算、配热水 1班23 只供应冷水 4.5 单格浴盆带淋浴喷头、蹲式大便器淋浴喷头、蹲式大便器 2班10 只供应冷水 4.5 单格浴盆带淋浴喷头、蹲式大便器淋浴喷头、蹲式大便器 1班24 供应冷水、热水 4 双格浴盆不带淋浴喷头、蹲式大便器淋浴喷头、蹲式大便器不算、配热水 2班9 供应冷水、热水 4 双格浴盆不带淋浴喷头、蹲式大便器淋浴喷头、蹲式大便器不算、配热水 1班25 只供应冷水 4.5 双格浴盆不带淋浴喷头、蹲式大便器淋浴喷头、蹲式大便器 2班8 只供应冷水 4.5 双格浴盆不带淋浴喷头、蹲式大便器淋浴喷头、蹲式大便器 1班26 供应冷水、热水 4 单格浴盆带淋浴喷头、坐式大便器淋浴喷头、坐式大便器不算、配热水 2班7 供应冷水、热水 4 单格浴盆带淋浴喷头、坐式大便器淋浴喷头、坐式大便器不算、配热水 1班27 只供应冷水 4.5 单格浴盆带淋浴喷头、坐式大便器淋浴喷头、坐式大便器 2班6 只供应冷水 4.5 单格浴盆带淋浴喷头、坐式大便器淋浴喷头、坐式大便器 1班28 供应冷水、热水 4 单格浴盆带淋浴喷头、蹲式大便器淋浴喷头、坐式大便器不算、配热水 2班5 供应冷水、热水 4 单格浴盆带淋浴喷头、蹲式大便器淋浴喷头、坐式大便器不算、配热水 1班29 只供应冷水 4.5 单格浴盆带淋浴喷头、蹲式大便器淋浴喷头、坐式大便器 2班4 只供应冷水 4.5 单格浴盆带淋浴喷头、蹲式大便器淋浴喷头、坐式大便器 1班30 供应冷水、热水 4 双格浴盆不带淋浴喷头、蹲式大便器淋浴喷头、坐式大便器不算、配热水 2班3 供应冷水、热水 4 双格浴盆不带淋浴喷头、蹲式大便器淋浴喷头、坐式大便器不算、配热水 1班31 只供应冷水 4.5 双格浴盆不带淋浴喷头、蹲式大便器淋浴喷头、坐式大便器 2班2 只供应冷水 4.5 双格浴盆不带淋浴喷头、蹲式大便器淋浴喷头、坐式大便器 1班32 供应冷水、热水 3.5 单格浴盆带淋浴喷头、坐式大便器淋浴喷头、坐式大便器不算、配热水 2班1 供应冷水、热水 3.5 双格浴盆带淋浴喷头、坐式大便器淋浴喷头、坐式大便器不算、配热水《建筑给水排水工程》课程设计指导书一、设计的意义和任务《建筑给水排水工程》课程设计是本科生在学完该课程后所必须进行的重要实践性教学环节。通过工程设计使学生能综合运用和深化所学理论知识；培养独立分析和解决工程实际问题的能力。二、设计基本要求及内容通过设计学生应具有：对给定的基础资料进行分析及一定的文献查阅的能力；一定的方案、综合技术经济分析比较能力；一定的理论分析与设计运算能力及应用计算机的能力；工程制图及编写说明书的能力。说明书、计算书应分别包括与设计有关的分析说明及计算，要求内容系统完整，计算准确，论述简洁明了，文字通顺，字体工整，装订整齐。设计图纸：见设计任务书的要求。三、设计步骤根据设计资料和有关的规范，考虑以下各系统的设计方案，将各个方案进行比较（适用范围、优点、缺点），并绘出图式，确定采用的最佳方案。 1、给水工程（1）水源的确定（2）给水方式的选择（3）给水系统分区（4）总用水量的计算（5）各区给水系统计算 2、消防给水工程（1）建筑消火栓给水系统方案选择（2）消火栓布置（3）消火栓系统用水量计算（4）水泵接合器的选择（5）灭火器配置 3、排水工程（1）按给定的建筑平面布置图、其他设计资料及给水排水标准图集对卫生器具进行选择（2）确定排水方式（3）排水工程水力计算（4）雨水系统 4、管道的平面布置及管材按所选定的卫生器具结合平面图及给水排水的布置原则对卫生器具进行详细的布置，同时对管材进行选择、统计。四、设计图纸 1、住宅楼1、2内部冷水、排水、消防管道平面布置图（包含一层、标准层、屋顶层），为2#图或2#加长图； 2、住宅楼1、2给水（生活、消防）管道、排水管道系统图，为2#或3#图； 3、住宅楼1、2卫生间给水、排水管道平面布置详图（有对应的放大的系统图），为2#或3#图（任选其中之一）。五、编制说明书包括目录、设计原始资料、各系统方案选择、各系统计算过程、主要设备与材料表、需要说明的问题、主要参考文献等内容。六、参考文献 1、王增长主编《建筑给水排水工程》中国建筑工业出版社 2005年 2、上海市建设管理委员会主编《建筑给水排水设计规范》GB50015-2003 中国计划出版社 2003年 3、公安部主编《建筑设计防火规范》GB50016-2006中国计划出版社2006年版 4、《给水排水设计手册》（第二版）第1、2、10、11册中国建筑工业出版社 2000年 5、中华人民共和国建设部主编《给水排水制图标准》GB/T50106-2001 中国计划出版社 2002年版 6、《全国通用给水排水标准图集》S1、S2、S3 中国建筑科学研究院建筑标准设计研究所出版 1992年 7、《建筑灭火器配置设计规范》GB50140-2005中国计划出版社2005年 8、《室外给水设计规范》 GB50013-2006 中国计划出版社 2006年 9、《室外排水设计规范》GB50014-2006 中国计划出版社 2006年七、装订顺序：（1）封面：见封面格式（应统一购买学校规定的装订封面）（2）课程设计（论文）任务书（3）设计（论文）目录（4）设计（论文）正文（5）参考文献（6）有关图纸
