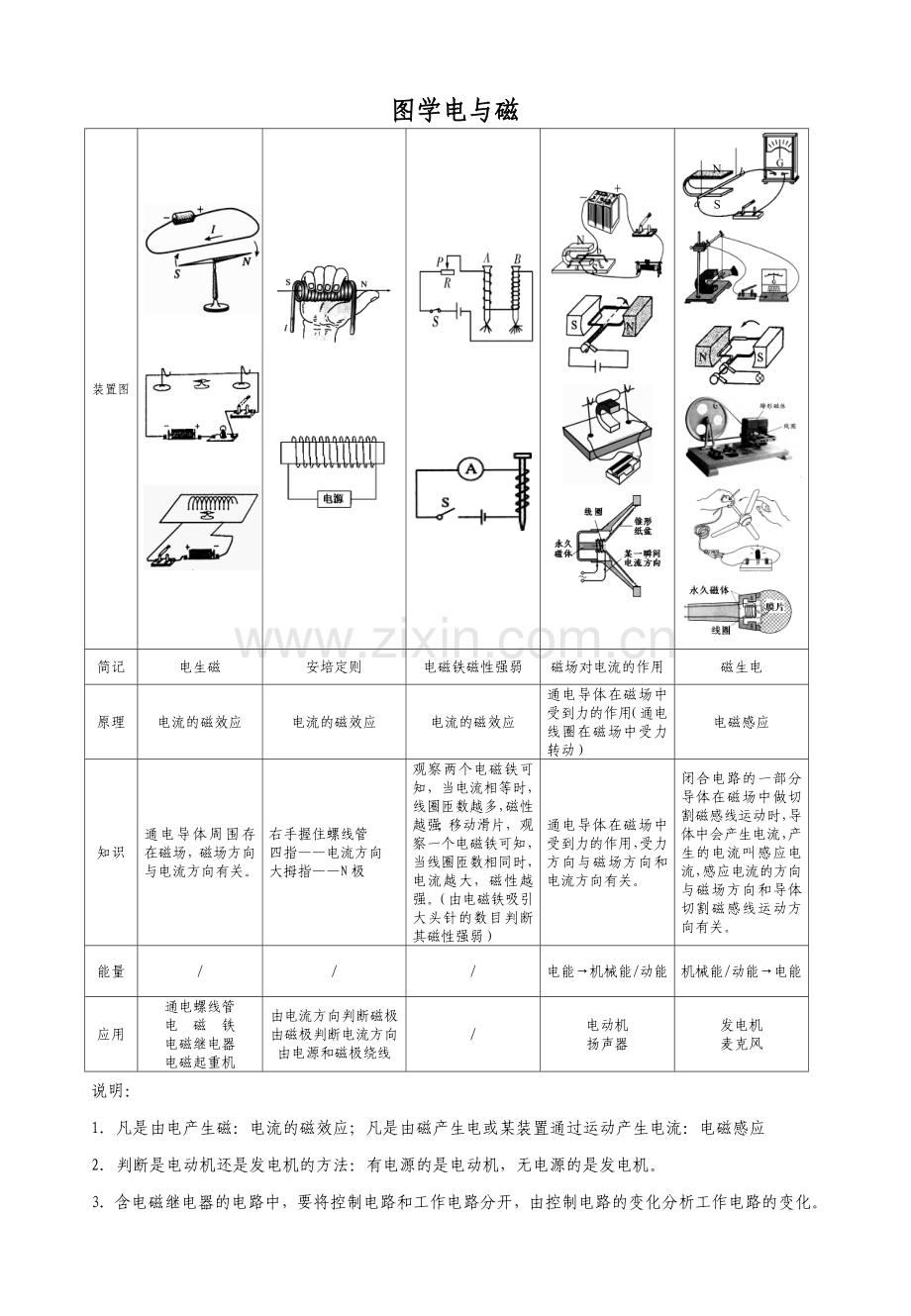

图学电与磁
装置图

a
b
N
S

简记
电生磁
安培定则
电磁铁磁性强弱
磁场对电流的作用
磁生电
原理
电流的磁效应
电流的磁效应
电流的磁效应
通电导体在磁场中受到力的作用（通电线圈在磁场中受力转动）
电磁感应
知识
通电导体周围存在磁场，磁场方向与电流方向有关。
右手握住螺线管
四指——电流方向
大拇指——N极
观察两个电磁铁可知，当电流相等时，线圈匝数越多，磁性越强；移动滑片，观察一个电磁铁可知，当线圈匝数相同时，电流越大，磁性越强。（由电磁铁吸引大头针的数目判断其磁性强弱）
通电导体在磁场中受到力的作用，受力方向与磁场方向和电流方向有关。
闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中会产生电流，产生的电流叫感应电流，感应电流的方向与磁场方向和导体切割磁感线运动方向有关。
能量
/
/
/
电能→机械能/动能
机械能/动能→电能
应用
通电螺线管
电 磁 铁
电磁继电器
电磁起重机
由电流方向判断磁极
由磁极判断电流方向
由电源和磁极绕线
/
电动机
扬声器
发电机
麦克风
说明：
1．凡是由电产生磁：电流的磁效应；凡是由磁产生电或某装置通过运动产生电流：电磁感应
2．判断是电动机还是发电机的方法：有电源的是电动机，无电源的是发电机。
3．含电磁继电器的电路中，要将控制电路和工作电路分开，由控制电路的变化分析工作电路的变化。
