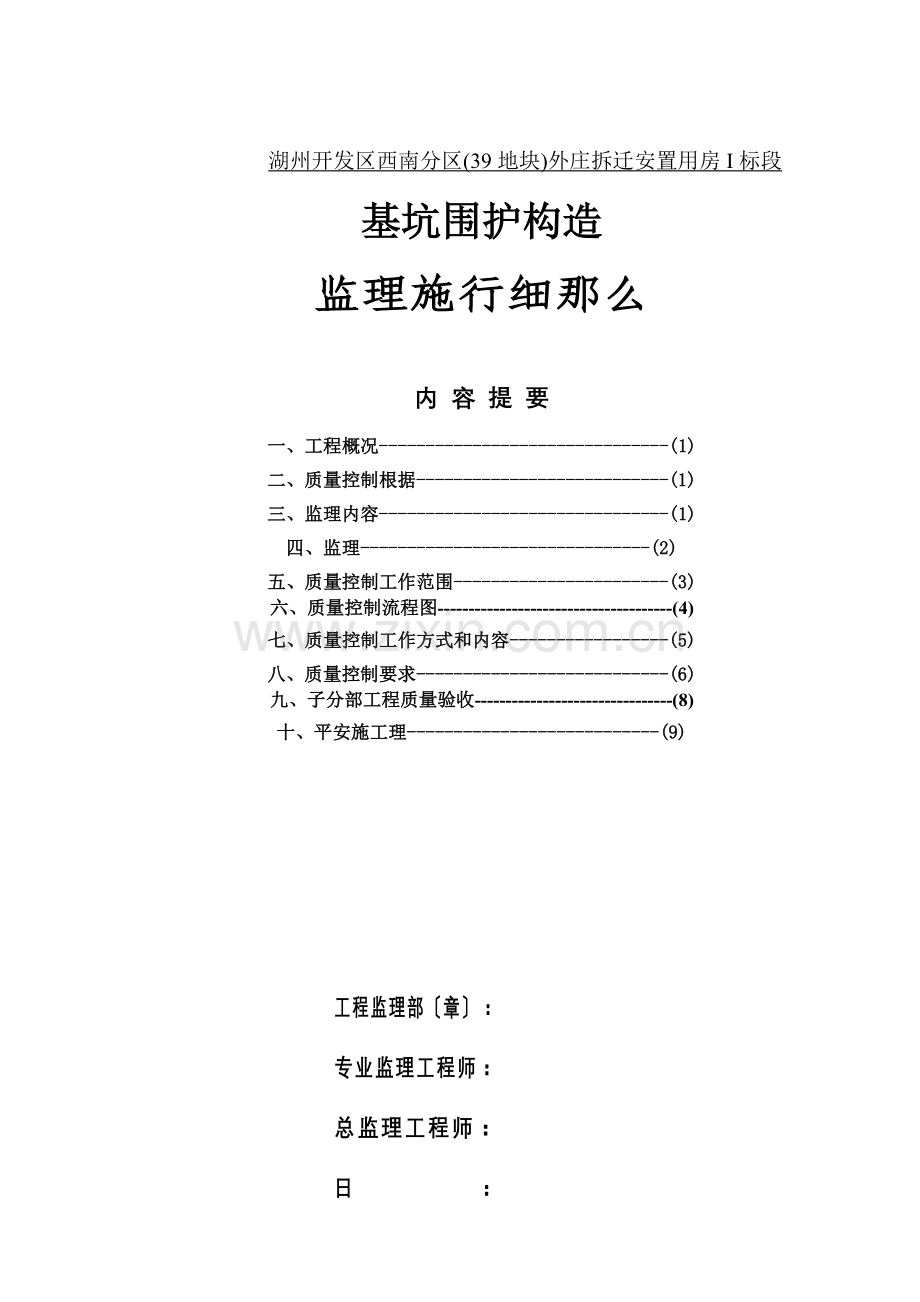

基坑围护结构监理实施细则.doc

湖州开发区西南分区(39地块)外庄拆迁安置用房I标段
基坑围护构造
监理施行细那么

内 容 提 要
一、工程概况-------------------------------(1)
二、质量控制根据---------------------------(1)
三、监理内容-------------------------------(1)
四、监理-------------------------------(2)
五、质量控制工作范围-----------------------(3)
六、质量控制流程图--------------------------------------(4)
七、质量控制工作方式和内容-----------------(5)
八、质量控制要求---------------------------(6)
九、子分部工程质量验收--------------------------------(8)
十、平安施工理---------------------------(9)

工程监理部〔章〕：
专业监理工程师：
总监理工程师：
日 ：

基坑围护构造施工监理施行细那么
本工程基坑属地基与根底分部工程的有支护土方〔排桩支护、水泥搅拌桩止水〕子分部工程其分项包括排桩分项、钢及混凝土支撑等分项。本细那么从工程概况、质量控制根据、监理内容、监理、质量控制流程图、质量控制工作范围、质量控制工作方式和内容、质量控制要求、子分部工程质量验收以及平安施工理共十个方面分别进展阐述。
一、工程概况
建筑平面位置、构造设计、根底形式、基坑设计情况简介。
二、质量控制根据
1、本工程中设计技术规定和要求；
2、?混凝土构造设计?〔GB50010－2002〕；
3、?工程建立强迫性条文——房屋建筑局部?〔2002年版〕；
4、浙江?钻孔灌注桩?〔2001浙G23〕；
5、?软土地基深层搅拌加固法技术规程?〔YBJ225一91〕；
6、浙江?建筑软弱地基根底设计?〔DBJ10－1—90〕；
7、?混凝土构造工程施工质量验收?〔GB50204－2002〕；
8、?建筑钢构造焊接规程?〔JGJ81－91〕；
9、?建筑地基根底工程施工质量验收?〔GB50202－2002〕；
10、?建筑工程施工质量验收统一?〔GBJ50300－2001〕；
11、和地方现行有关工程建立的法律、法规、政策和有关规定；
12、本工程的有关合同、；
13、?建立工程监理?〔GB50309-2000〕和本工程监理规划。
三、监理内容
基坑围护构造的监理内容主要分为三局部：

l、沉灌注桩：桩径426、有效桩长26.8M水下砼为C25。

2、钻孔灌注桩：桩径600、有效桩长26.8M水下砼为C30。
3、水泥搅拌桩：〔1〕地下车库围护：桩径500互相搭接100有效桩长15M〔外侧止水桩〕暗墩桩有效桩长3M水泥掺量为被加固土重的15施工道路桩长6.5M上部3.5M为7.5下部4M为15。(2)地下室围护:桩径700互相搭接200有效桩长10M水泥掺量15。〔3〕边坡围护：地下车库边坡喷砼面层地下室北面采用土钉墙其它喷射砼面层。

四、监理
为使本工程基坑围护构造监理目的实现主要采用“质量重点事前控制〞、“重点工序现场监理〞和“工程问题积极协调〞的见表4。
表4
质量重点事前控制
以法规、技术、设计图纸核施工合同为根据对工程质量严格把关。控制分事先控制、过程控制和处理方式三个方面
过程
基坑围护构造控制内容
事先控制
在基坑围护构造施工前既要对施工提交的施工方案、技术措施、质保体系和理制度等进展审核审核通过后准许工程开工；同时还要对用于工程的原材料、半成品、成品、设备的质量进展签证认可未经监理工程师同意不准用于正式工程以免造成因措施不当、理不善或材料设备质量不符要求而产生的质量问题
过程控制
上道工序未经监理工程师验收签证下道工序不准施工。防止不合格的流入下道工序造成既成而增加处理的难度。为使控制有效监理方主要行使以下两项权限。
1.当工程质量失控时总监理工程师有权签发停工。
2.施工报送的“完成工程量月报表〞和“工程进度款支付申请〞须经总监签证认可才能计入完成工程量支付工程款
处理方式
监理在使用上述权限时应非常慎重如监理人员在现场检查发现施工有不按图施工或不符合有关、规定进展操作时一般先以口头形式向现场施工负责人提出并要求纠正。如施工承包整改不力或不听从劝告时监理工程师可签发监理工程师单书面整改。当问题性质严重时总监认为必要签发停工同送业主方凡涉及到要延长工或增加等重大问题须停工时总监应及时与业主沟通。
关键工序现场监理
监理对工程质量的监控不应单纯是对施工操作进展监视和对最终进展检验而是贯穿于图纸会审、方案讨和施工全过程的监理和平行检验。在图纸会审和方案讨中监理方要积极提出有利于进步质量、加快进度、降低本钱的建议。在施工全过程中监理人员要深化现场及时发现问题提出改良尽可能地使质量问题消灭在萌芽之中。发现质量问题时监理应主动参加调查协助施工承包认真分析原因从中汲取教训并参与研究补救措施进展妥善处理。
工程问题积极协调
这是本工程监理工作要求的一个方面。由于工程各方因各自所处地位不同肩负的责任也各不一样既有维护本方权利利益的一面又有总体利益一致的另一面；因此监理人员要站在维护业主利益的立场运用横向约束机制主动、热情地做好参与方之间有关工程技术和质量的协调工作。经常召开监理恳谈会或分部工程座谈会等会议听取各方面既沟通思想又进步监理技能。监理也可应邀参加施工召开的技术交底会或质量评估会提出施工要求帮助总结进步还可以提供必要的咨询。总之要争做有利于加强团结、进步质量、加快进度、降低本钱的工作。

五、质量控制工作范围

质量检查工作范围 表5
桩 型
控 制 内 容
检 查 人
钻孔灌注桩
1.成孔质量检查
2.清孔质量检查
3.钢筋笼制作质量检查
4.钢筋笼吊运安装质量检查
5.混凝土拌制质量检查
6.混凝土水下灌注质量检查
7.成桩质量检查
8.支撑支柱质量检查

深层水泥搅拌桩
1.桩机就位预搅下沉质量检查
2.水泥浆配制质量检查
3.提升喷浆搅拌质量检查

六、质量控制流程图

准备阶段
下一道工序开工
合格
分包资质审查 监
施工方案及施工组织设计审查 理
设备、材料审查 方
开工申请批准
每道工序开工
分包自检
总包检查
专业监理工程师验收
总监理工程师签署验收
合格
合格
不合格
不合格
不合格
施工阶段
验收阶段

七、质量控制工作方式和内容
质量控制工作方式和内容 表6
质量控制工作方式
1.施工总承包应对工程质量负全面责任监理方催促施工加强质量保证体系采取实在措施保证钻孔灌注桩深层水泥搅拌桩及支撑立柱等的施工质量。
2.监理方参加总承包商对基坑围护构造施工的选定工作审定其资质是否符合本工程要求。
3.监理方应以制定的质量控制要求为实行钻孔灌注桩施工全过程跟踪监理及复查检测并应及时填写检测记录及监理日记。
4.施工必须按照钻孔灌注桩质量控制要求对各工序质量严格控制各工序按统一表格逐项检测填写并签字确认。同时应经监理方复检合格监理有关人员签字前方可进入下一道工序施工。
5.监测应及时值总包、分包、监理方应及时掌握监测桩的受力情况发现问题及时解决确保支护桩的质量。
6.监理方对深层水泥搅拌桩质量控制以抽样方式进展。
7.为保证周围各类线、道路路面和已有建筑物的平安在基坑围护构造施工间监测应对基坑位移、沉降等进展监测。

质量控制工作方式和内容 续表6
质量控制工作内容
钻孔灌注桩
准备阶段
1.检查、催促总承包及分包施工理制度及质量保证体系的建立、健全与施行。
2.审核总承包提交的基坑围护构造施工组织设计和施工进度方案。
成孔清孔
1．总承包、分包应对桩位中心位置、成孔直径、桩长、垂直度桩底沉渣厚度逐个进展检查测定并记录监理方进展抽检并做好记录；
2．参与处理成孔、清孔阶段质量不符合和要求的有关问题。
钢筋笼制作安装
1．总包、分包应对钢筋笼的成型、钢筋焊接质量、保护层保护块、安装垂直度、标高及监测预埋件等进展检查确定是否符合质量控制要求监理方进展抽检并做好记录；
2．参与处理钢筋笼制作、吊运安装阶段质量不符合和要求的有关问题；
3．钢筋电弧焊质量抽检；
4．隐蔽签证验收手续。
混凝土拌制、水下灌注
1．总包应向监理方提供原材料合格证书与混凝土配合比；
2．监理方应视详细情况对拌制混凝土的原材料进展抽检；
3．分包对每根桩应留置一组混凝土试块养护28天后进展试压并将试压结果归档供监理方检查；
4．前面各工序需经监理方检查合格并签字后才能灌注混凝土；
5．在钻孔灌注桩施工过程中监理方应对其实行全过程报踪监理并参与处理施工过程生的问题。
深层水泥搅拌桩

准备阶段
1．分包应作好场地布置桩机行走道路所经过的软弱地面处理工作；
2．监理方应会同总包对搅拌桩定位进展复检。
桩机就位预搅下沉
1．监理方应会同总承包方对分包桩机机架与桩位对中情况作检查；
2．分包应对切土下沉速度严格控制监理方视详细情况对预搅下沉质量作抽检。
水泥浆配制
1．总承包方应向监理方提供水泥质保书及水泥浆配合比监理方视详细情况确定是否进展抽检；
2．监理方按质量控制要求对水泥浆配制质量进展抽检。
提升喷浆搅拌
1．在深层搅拌桩施工过程中监理方应对其实行跟踪监理与抽样检查相结合并参与处理施工过程生的问题；
2．分包对每个台班都应认真作好水泥土试块并对实验结果作好记录。
八、质量控制要求
1．钻孔灌注桩施工质量控制要求
钻孔灌注桩的工质量控制要求 表7
准备阶段
钻孔灌注桩施工前必须试成孔数量不少于两个以便按实际地质情况格验所用的设备施工工艺及技术要求是否适宜如测得的孔径、垂直度和回淤厚度等监测指标不符合设计要求应采取补救技术措施或重新考虑施工工艺。
成孔质量
1.埋设护筒护筒高度不应小于1.0m中心与桩中心应重合主体误差不大于20mm；
2.成孔过程中采取措施防偏、防斜成孔深度必须符合设计要求孔深允许偏向为 0～＋300mm垂直度允许偏向小于H/100；
3.桩径允许偏向在0.05d～0.10d〔围护桩〕；
4.终孔要经总承包方、监理方检查前方可进展下一工序施工。
清孔质量
1.清孔后、沉渣厚度严禁大于设计要求数值；
2.钢筋定放入孔内后应进展第二次清孔测得的回淤厚度应小于设计要求限值。
钢筋笼制作
质量
1．钢筋材质应符合设计要求总承包方应向监理方提供合格证和复验单；
2．钢筋笼制作过程中几何尺寸应符合设计要求几何尺寸允许偏向为：
主筋间距 ±10mm
箍筋间距 ±20mm
直径 ±10mm
长度 ±100mm
3．箍筋与主筋之间一半以上的点应采用焊接主筋接头错开同一截面接头数目不多于主筋根数的50％；
4．根据监测方案作好监测体和监测的埋设。
钢筋笼安装
1．钢筋笼在制作、吊运安装过程中应采取措施防止变形并设置保护层垫块；
2．吊装入孔时要轻起轻落不得强行压入要居中下放保证垂直度和保护层厚度；
3．钢筋笼顶面到达设计标高后将吊筋上端固定在孔口护筒上防止钢筋笼上浮
混凝土拌制质量
1．拌制混凝土的原材料应符合有关要求水泥应有出厂证明和复验单；
2．拌制混凝土应符合设计配合比要求；
3．混凝土强度必须符合设计要求和施工的规定；
4．混凝土应进展试配、初凝时间不小于3小时并应大于灌注时间必要时可加缓凝剂缓凝时间由实验确定。
混凝土水下灌注质量
1．进展第二次清孔后在测得回淤厚度符合规定后半小时内必须灌注混凝土；
2.灌注混凝土要连续进展尽量缩短灌注时间其适宜的灌注时间为2～3h最多不能超过混凝土的初凝时间；
3.灌注过程中应随时注意观察导内混凝土下降和孔内水位升降情况及时检测孔内混凝土面高度。随着孔内混凝土面的上升及时提升和分段撤除上端导；
4.混凝土的顶面应高出桩顶设计标高0.5～1.0m；
5.在灌注完成后应缓慢拔出导；
6.对于每一根桩施工方都应留置一组混凝土试块。必要时监理方可指施工增加试块数量试块应及时按桩位编并按条件养护28d由施工方负责按时进展试压并将试压缩果归档以备监理方核查；
7. 相邻两桩施工间隔 应满足设计要求或邻桩混凝土强度应到达50％以防引起串孔、塌孔或断桩。
成桩质量
1． 在桩项设计标高处桩位允许偏向小于 d／6且不大于 200mm；
2．灌注桩减去浮浆后的桩顶混凝土强度等级必须符合设计要求。
支撑立柱质量
1． 支撑立柱下部钻孔灌注桩局部质量控制要求同支护墙钻孔灌注桩；
2． 支撑立柱上部钢的原材料必须有合格证；
3． 支撑立柱钢的平面位置允许偏向为±10mm标高允许偏向为 0～+50mm；
4．支撑立柱钢的焊结质量必须符合设计要求。

2．深层搅拌桩施工质量控制要求
深层水泥搅拌检质合控制要求半 表8
准备阶段
1.桩机行走道路所经过的软弱地面必须加垫料夯实、整平高差不大于200mm；
2.根据搅拌桩平面位置图作好定位放线每根桩桩位都要作好标记；
3.轨道铺设、设备安装要符合施工要求。
桩机就位预搅下沉
1．桩机与桩位要对中偏向不大于50mm；
2．搅拌机切土下沉速度要按施工方案严格控制搅拌要平稳均匀下沉
水泥浆配制
1．拌制水泥浆的水泥应符合有关要求水泥应有质保书和复验单；
2．水泥浆配制要严格按配方配制
提升喷浆搅拌
1．搅拌机预搅下沉到设计孔深后供浆人员方可供浆；
2．浆液到达孔底后方可开场慢速提升搅拌使喷入的水泥浆和地基土均匀拌合提升喷浆搅拌速度要严格控制；
3．为使地基软土与水泥浆充分搅匀到达设计所要求的掺入比应进展第二次下、上重复搅拌喷浆。提升喷浆搅拌参数可同第一次；
4．每台班必须认真作好水泥土试块并根据取样位置在桩位图上标明根据情况定抽验试块质量填好试块试压记录；
5．每个台班完毕必须立即用水清洗储料罐、泥浆泵、深层搅拌机及相应的道
施工前应检查水泥及外掺剂的质量、桩位、搅拌机工作性能及各种计量设备完好程度〔主要是水泥浆流量计及其他计量装置〕。
施工中应检查机头提升速度、水泥浆或水泥注入量、搅拌桩的长度及标高。
施工完毕后应检查桩体强度、桩体直径及地基承载力。
进展强度检验时对承重水泥土搅拌桩应取90d后的试件；对支护水泥土搅拌桩应取28d后的试件。
水泥土搅拌桩地基质量检验应符合表9的规定。
水泥土搅拌桩地基质量检验 表9
项
序
检查工程
允许偏向或允许值
检查

数值
主控工程
1
水泥及外掺剂质量
设计要求
查合格证书或抽样送检
2
水泥用量
参数指标
流量计
3
桩体强度
设计要求
按规定
4
地基承载力
设计要求
按规定
一般工程
1
机头提升速度
m／min
≤0.5
量机头上升间隔 及时间
2
桩底标高
mm
±200
测机头深度
3
桩顶标高
mm
＋100
—50
水准仪〔最上部500mm不计入〕
4
桩位偏向
mm
≤50
用钢尺量
5
桩径

<0.04D
用钢尺量D为桩径
6
垂直度
％
≤1.5
经纬仪
7
搭接
mm
＞200
用钢尺量

九、子分部工程质量验收
1. 分项工程、子分部工程质量的验收均应在施工自检合格的根底上进展。施工确认自检合格后提出工程验收申请工程验收时应提供以下技术和记录：
1〕原材料的质量合格证和质量鉴定；
2〕半成品如预制桩、钢桩、钢筋笼等合格证书；
3〕施工记录及隐蔽工程验收；
4〕检测试验及见证取样；
5〕其他必须提供的或记录。
2. 对隐蔽工程应进展中间验收。
3. 子分部工程验收应由总监理工程师或建立工程负责人组织勘察、设计及施工的工程负责人、技术质量负责人共同按设计要求和本及其他有关规定进展。
4. 验收工作应按以下规定进展：
1〕分项工程的质量验收应分别按主控工程和一般工程验收；
2〕隐蔽工程应在施工自检合格后于隐蔽前有关人员检查验收并形成中间验收；
3〕子分部工程的验收应在分项工程通过验收的根底上对必要的部位进展见证检验。
5. 主控工程必须符合验收规定发现问题应立即处理直至符合要求一般工程应有80％合格。混凝土试件强度评定不合格或对试件的代表性有疑心时应采用钻芯取样检测结果符合设计要求可按合格验收。
十、平安施工理
1．催促总包每日定、不定组织平安检查检查平安隐患杜绝平安事故发生；
2．催促总包平安负责人落实详细平安措施；
3．工程协调会应对现场平安理进展专题讨；
4．催促总包建立和完善平安施工理制度组织平安文明施工；
5．催促总包落实现场施工平安保证体系。
