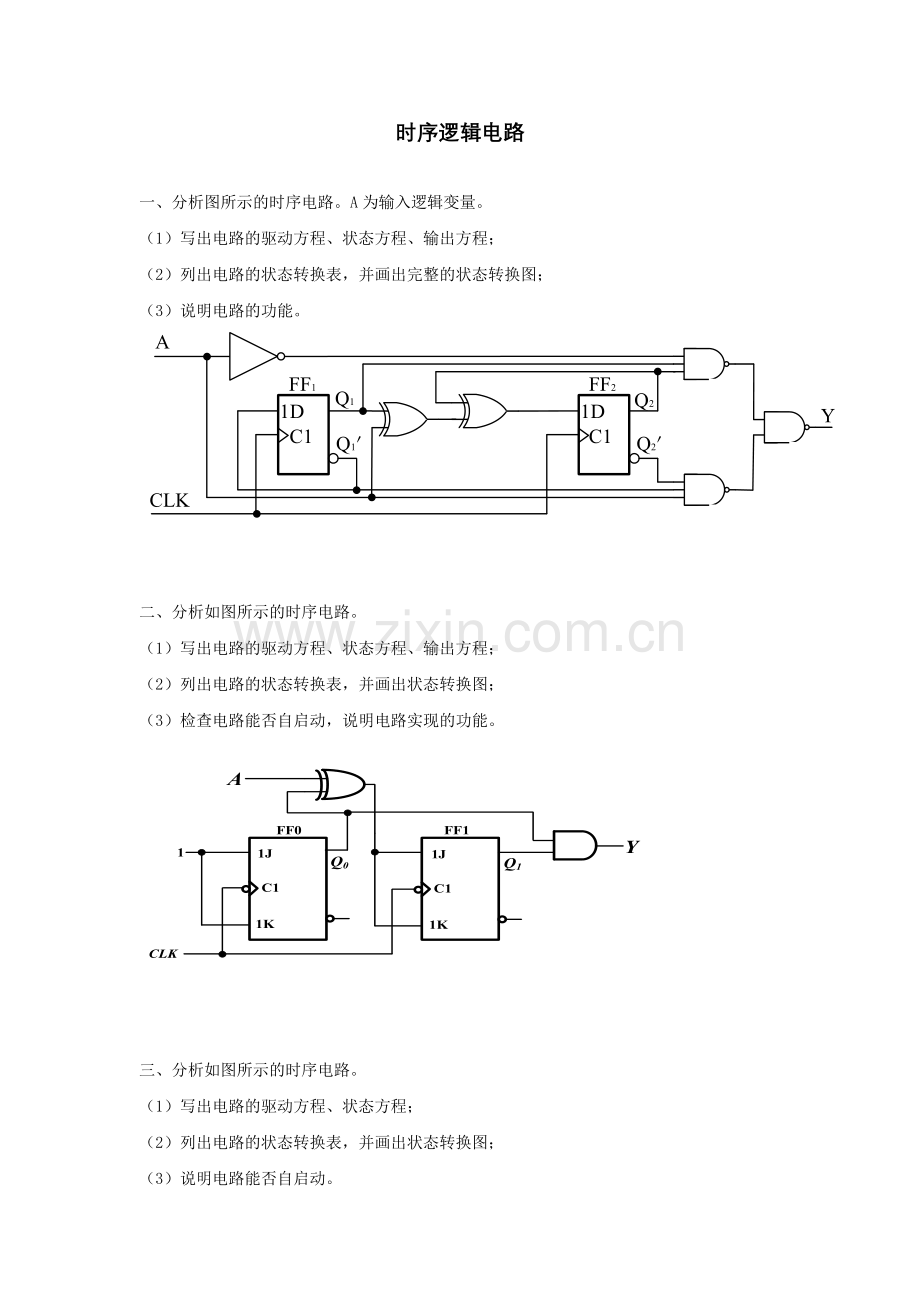

时序逻辑电路

一、分析图所示的时序电路。A为输入逻辑变量。
（1）写出电路的驱动方程、状态方程、输出方程；
（2）列出电路的状态转换表，并画出完整的状态转换图；
（3）说明电路的功能。

二、分析如图所示的时序电路。
（1）写出电路的驱动方程、状态方程、输出方程；
（2）列出电路的状态转换表，并画出状态转换图；
（3）检查电路能否自启动，说明电路实现的功能。

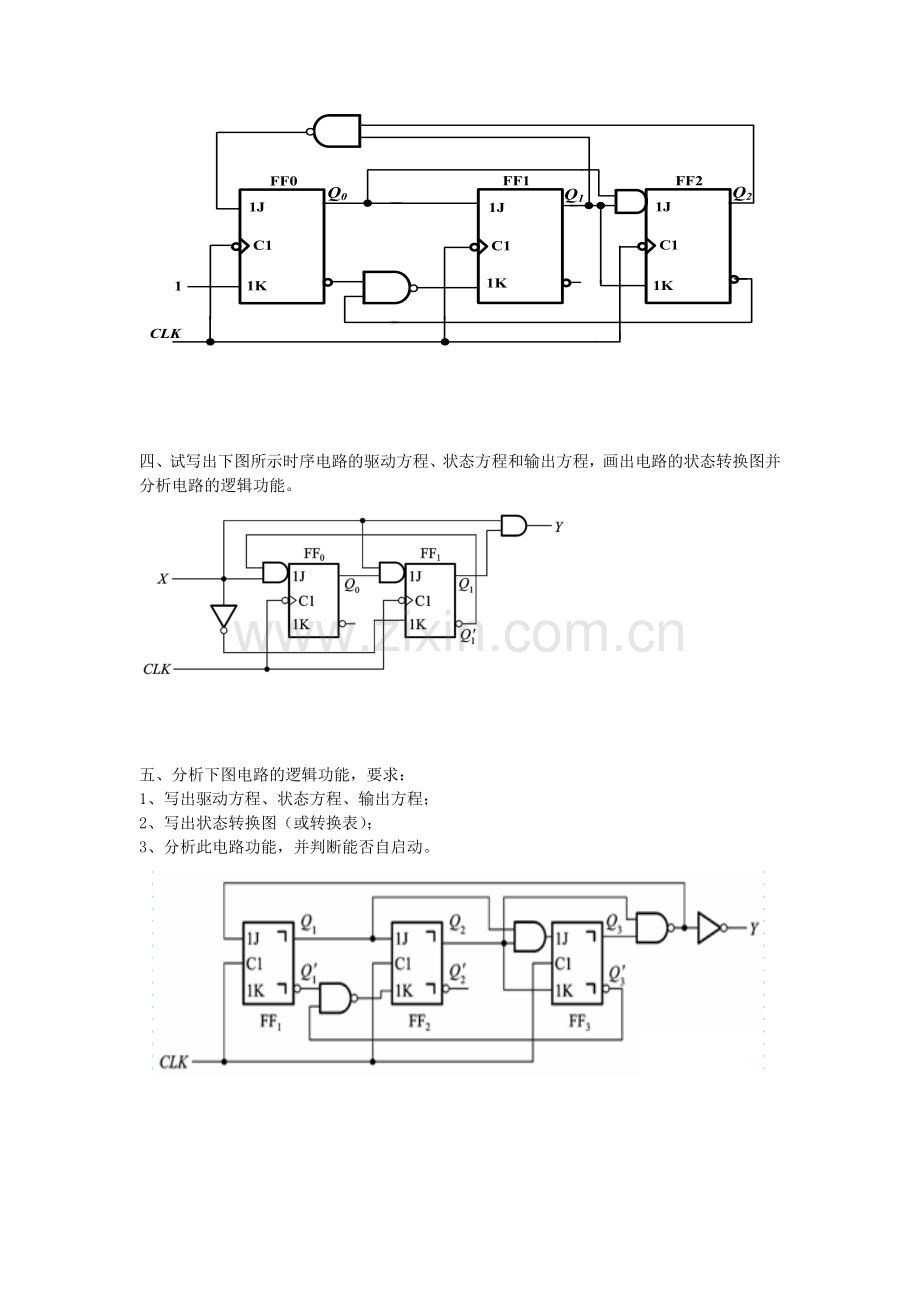

三、分析如图所示的时序电路。
（1）写出电路的驱动方程、状态方程；
（2）列出电路的状态转换表，并画出状态转换图；
（3）说明电路能否自启动。

四、试写出下图所示时序电路的驱动方程、状态方程和输出方程，画出电路的状态转换图并分析电路的逻辑功能。

五、分析下图电路的逻辑功能，要求：
1、写出驱动方程、状态方程、输出方程；
2、写出状态转换图（或转换表）；
3、分析此电路功能，并判断能否自启动。

六、分析下图电路的逻辑功能，要求：
1、写出驱动方程、状态方程、输出方程；
2、写出状态转换图（或转换表）；
3、分析此电路功能，并判断能否自启动。

七、分析如图所示时序逻辑电路的逻辑功能，画出电路的状态转换图，说明电路是否具有自启动特性。

八、试用一片十进制计数器74160接成八进制计数器（允许附加必要的门电路），并作简要说明。74160的引脚图如下所示。

九、试用一片4位同步二进制计数器74LS161接成十一进制计数器（允许附加必要的门电路，采用清零法），并作简要说明。74LS161的引脚图如下所示。

十、将4位同步二进制计数器74LS161接成九进制计数器，可以附加必要的门电路。要求分别用如下两种方法实现：
（1）用置零法（或称复位法）实现；
（2）用置数法（或称置位法）实现，并从0010开始计数。

十一、分析如图所示的计数器电路，说明这是多少进制的计数器，画出电路的状态转换图。

十二、分析如图所示的计数器电路，画出电路的状态转换图，说明这是多少进制的计数器。

十三、分析如图所示的计数器在A=0和A=1时各为多少进制。

十四、用74LS161设计一个可控进制的计数器，当输入控制变量M=0时工作在六进制，M=1时工作在十二进制。标出计数输入端和进位输出端。

十五、试用两片74160实现一百进制计数器，可附加必要的门电路。

十六、试用两片74160实现三十一进制计数器，可附加必要的门电路。

十七、用同步十进制计数器芯片74160设计一个三百六十五进制的计数器。要求各位间为十进制关系。允许附加必要的门电路。

十八、分析如图所示电路，说明这是几进制计数器，两片之间是多少进制。

十九、74LS160为同步十进制加法计数器。回答问题
1、该电路接成了多少进制；
2、分析理由；
3、两片之间是多少进制；
4、利用异步清0端设计一个六进制计数器。

二十、试用JK触发器和门电路设计一个同步七进制计数器。

二十一、试用D触发器和门电路设计一个十一进制计数器，并检查设计的电路能否自启动。

二十二、请用下降沿触发的D触发器和必要的门电路设计一个同步时序电路，其状态转换图如下图所示。要求：
（1）写出状态方程、驱动方程、输出方程；
（2）画出电路图。
