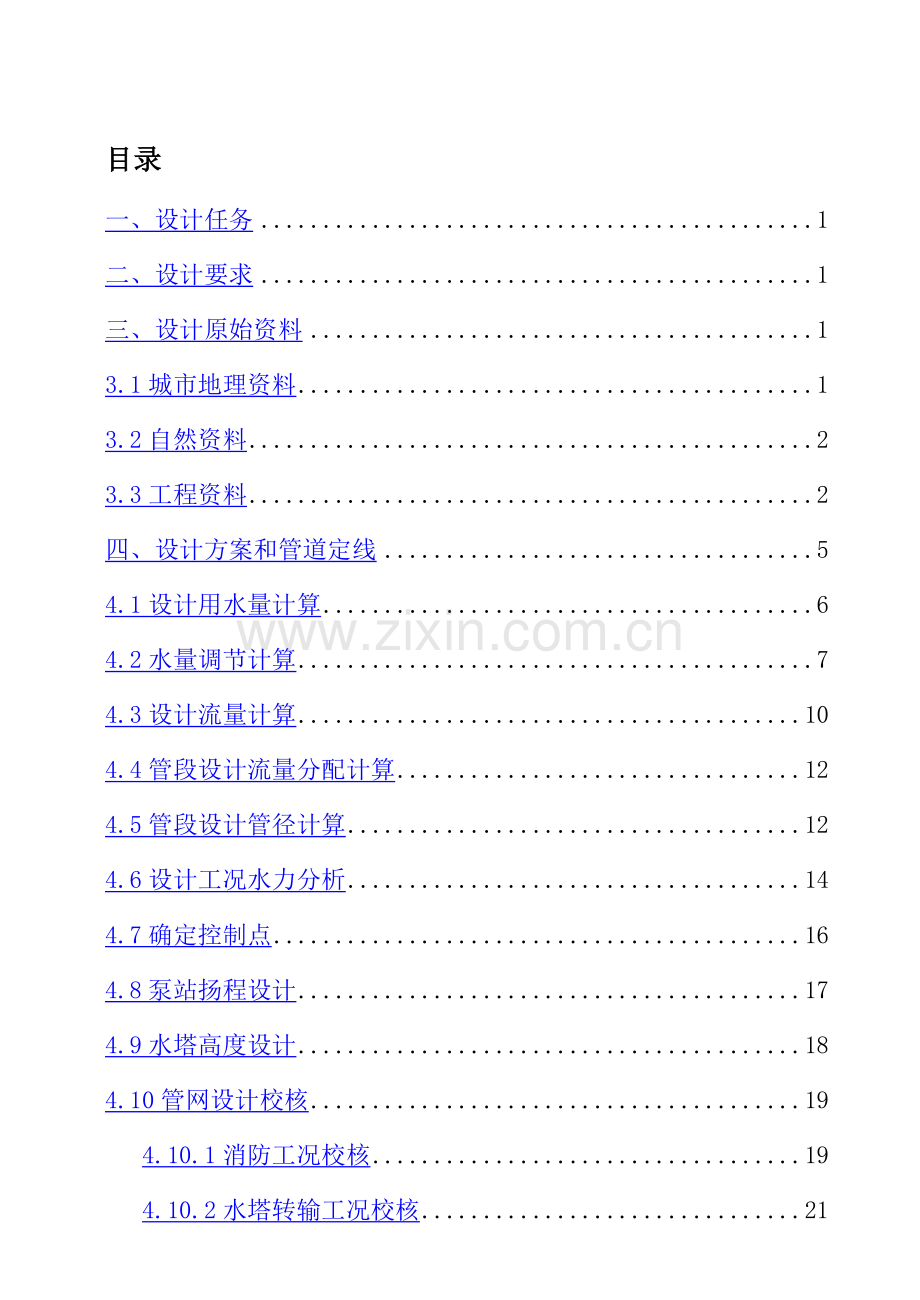

1、目录一、设计任务1二、设计要求1三、设计原始资料13.1城市地理资料13.2自然资料23.3工程资料2四、设计方案和管道定线54.1设计用水量计算64.2水量调节计算74.3设计流量计算104.4管段设计流量分配计算124.5管段设计管径计算124.6设计工况水力分析144.7确定控制点164.8泵站扬程设计174.9水塔高度设计184.10管网设计校核194.10.1消防工况校核194.10.2水塔转输工况校核214.10.3事故工况校核24五、管材选用26六、其它问题27七、附件28一、设计任务陕西省安康市给水管网工程初步设计二、设计要求1)、设计方案合理,安全可靠,运行管理方便。2)、计

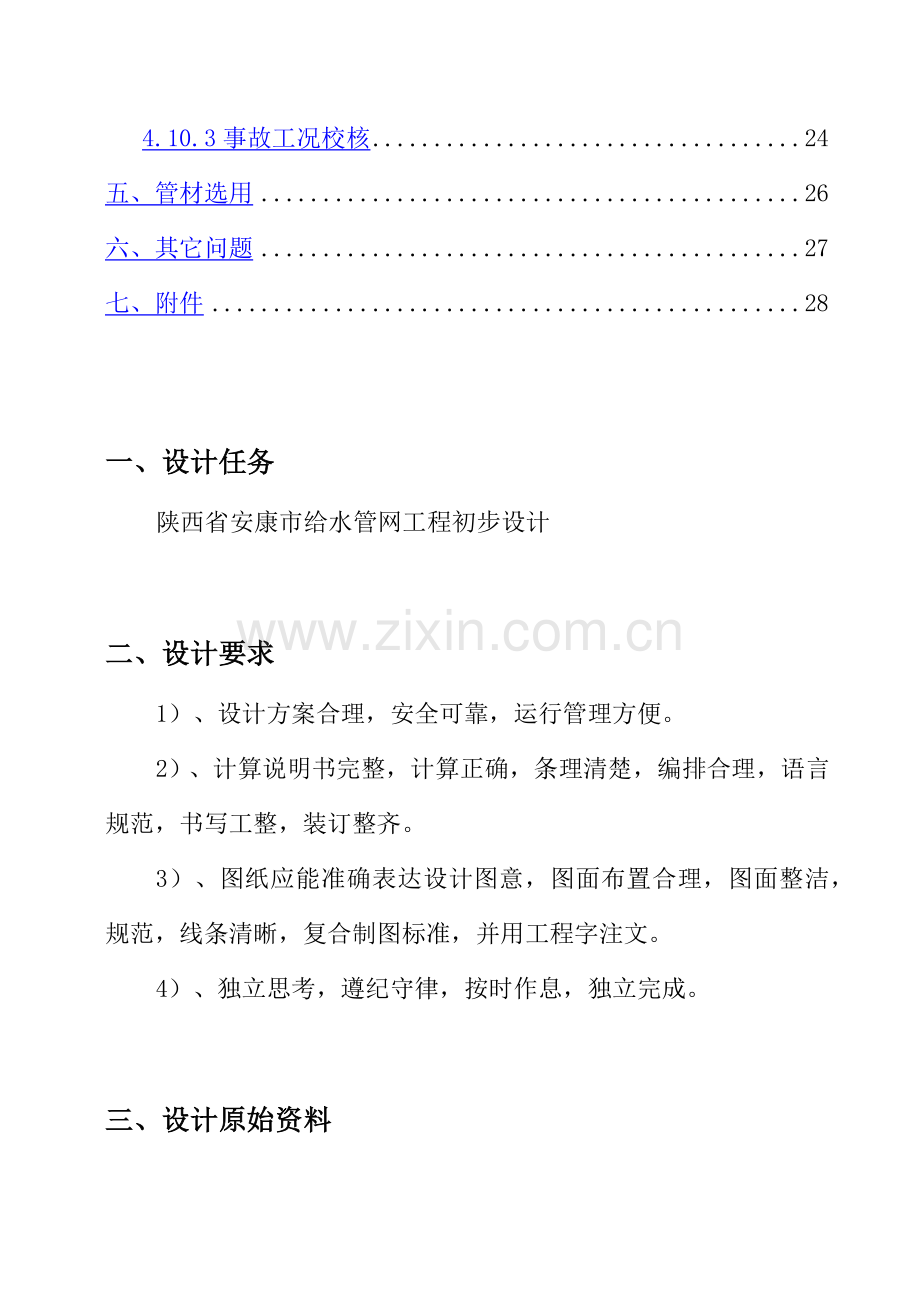

2、算说明书完整,计算正确,条理清楚,编排合理,语言规范,书写工整,装订整齐。3)、图纸应能准确表达设计图意,图面布置合理,图面整洁,规范,线条清晰,复合制图标准,并用工程字注文。4)、独立思考,遵纪守律,按时作息,独立完成。三、设计原始资料3.1城市地理资料该城市位于陕西省南部地区,汉江中游,黄洋河从城中穿过汇入汉江,将城市分为河南和河北两个行政区。河南区:规划人口数10万人,房屋平均层数为4层;河北区:规划人口数18万人,房屋平均层数为5层;3.2自然资料(1) 地质:该城市土壤种类为黏质土,地下水位线高程为508.43米。(2)降水:年平均降水量为816.5mm。(3)气温:年平均19.2,

3、最热月平均33.5,最冷月平均5.8。(4)常年主导风向:东北风。(5)地震烈度:6级。(6)水文资料:在黄洋河汇流处汉江上游1km处设有一座水文站,历史最高洪水位高程510.55米;98%保证率的枯水位高程504.25米,常水位高程507.62米。河面比降:汉江为2.8,黄洋河为5.5.汉江多年平均流量为854.5m/s,流速1.83.2m/s,江水水质满足地表水类水质标准。3.3工程资料(1)工业企业:具体位置见城市总规划图,用水量情况见下表:表1 工业企业用水情况汇总表序号名 称用水量(m3/d)用 水 时 间备 注1钢 铁 厂4200全天均匀使用水质为生活饮用水,水压无特殊要求2化 工

4、 厂3500全天均匀使用同上3车 辆 厂2600824h均匀使用同上4制 药 厂1600816h均匀使用同上5针 织 厂800816h均匀使用同上6啤 酒 厂2500全天均匀使用同上7食 品 厂950824h均匀使用同上8肉 联 厂650816h均匀使用同上9火 车 站750全天均匀使用同上(2)最高日城市综合生活用水每小时用水量占最高日用水量的百分比情况如下表所示:表二 城市综合生活用水情况表时间小时用水量占最高日用水量/%时间小时用水量占最高日用水量/%时间小时用水量占最高日用水量/%011.82895.9216175.57121.629105.4717185.68231.6510115.

5、4018195.23342.4511125.6019205.14452.8712135.1420214.11563.9513144.8121223.65674.1114154.9222232.83784.8115165.2423242.01(3)用水量标准最高日综合生活用水量定额为197L/人d,用水普及率为95%。浇洒道路和大面积绿化用水量取总用水量(生活+工业)的3.5%,用水时间为每天810时和1517时。未预见和管网漏失水量取总用水量(生活+工业+绿化)的20%。消防用水量按照相关设计规范计算。(4)考虑在城市河南区东郊高地上建设一座高位调节水池。(5)控制点自由水头为28米。四、设计

6、方案和管道定线出于城市供水安全考虑,本设计采用单水源环状管网给水系统,在管网中设置一座供水泵站和一座高位调节水池,以满足城市供水要求。城市管网定线是指在地形平面图上确定管线的走向和位置。管网定线取决于城市的平面布置,供水区的地形,水源和调节构筑物位置,街区和用户特别是大用户的分布,河流、铁路、桥梁等的位置等。定线时,干管延伸方向应和二级泵站输水到水池、水塔、大用户的水流方向基本一致,循水流方向以最短距离布置一条或数条干管,干管位置应从用水量较大的街区通过。干管的间距,可根据街区情况,采用500800m。4.1设计用水量计算(1)城市最高日综合生活用水量:= 由于该城市的用水普及率为95%,则:

7、=95%=197*28*95%*10000/1000+75053152(m/d)(2)工业生产用水量:=16780m/d)(3)浇洒道路和大面积绿化用水:=(+)3.5%=2447.62 (m/d)(4)未预见水量和管网漏失水量:=(+)20%=14475.924 (m/d)(5)消防用水量:城市规划总人口数为28万,查附表3知消防用水定额为55 (L/s),同时火灾次数为2,则消防用水量为:=255=110 (m/d)(6)最高日设计用水量:=+=86855.54 (m/d)4.2水量调节计算 从上表可知,用水高峰为8::09:00,即用水最大时用水量为5387.29 m3,Kh=6.20%

8、/(1/24)=1.49城市最高日用水量变化曲线如坐标图所示,可知二级泵站分两级供水,从前一日22点到清晨5点为一级,从5点到22点为另一级,第一级供水量为2.59%,第二级为4.82%。=6.20%=86855.546.20%=5385.04 m/h=1495.85(L/s)管网中不设置水塔,供水泵站的设计水量:1495.85(L/s)管网中设置水塔或高位水池,供水泵站设计水量为:86855.544.82%10003600=1163.36(L/s)水塔或高位水池的设计供水量为:86855.54(6.20%-4.82%)10003600=332.95 (L/s)水塔或高位水池的最大进水流量(5

9、6点,即最高转输时)为:86855.54(4.82%-3.60%)10003600=294.34(L/s)清水池与水塔调节容积计算表时间给水处理供水量(%)给水泵站供水量(%)清水池调节容积计算(%)水塔调节容积计算设置水塔不设水塔设水塔不设水塔(1)(2)(3)(4)(2)-(3)(2)-(4)(3)-(4)014.16 2.58 2.30 1.58 1.58 1.86 1.86 0.28 0.28 124.17 2.59 2.18 1.58 3.16 1.99 3.85 0.41 0.69 234.17 2.59 2.19 1.58 4.74 1.98 5.83 0.40 1.09 344

10、.16 2.58 2.68 1.58 6.32 1.48 7.31 -0.10 0.99 454.17 2.59 2.94 1.58 7.90 1.23 8.54 -0.35 0.64 564.17 4.82 3.60 -0.65 7.25 0.57 9.11 1.22 1.86 674.16 4.81 3.70 -0.65 6.60 0.46 9.57 1.11 2.97 784.17 4.82 4.13 -0.65 5.95 0.04 9.61 0.69 3.66 894.17 4.82 6.20 -0.65 5.30 -2.03 7.58 -1.38 2.28 9104.16 4.81

11、5.93 -0.65 4.65 -1.77 5.81 -1.12 1.16 10114.17 4.82 5.18 -0.65 4.00 -1.01 4.80 -0.36 0.80 11124.17 4.81 5.34 -0.64 3.36 -1.17 3.63 -0.53 0.27 12134.16 4.82 4.98 -0.66 2.70 -0.82 2.81 -0.16 0.11 13144.17 4.82 4.82 -0.65 2.05 -0.65 2.16 0.00 0.11 14154.17 4.81 4.89 -0.64 1.41 -0.72 1.44 -0.08 0.03 151

12、64.16 4.82 5.79 -0.66 0.75 -1.63 -0.18 -0.97 -0.93 16174.17 4.82 5.55 -0.65 0.10 -1.38 -1.57 -0.73 -1.67 17184.17 4.82 4.88 -0.65 -0.55 -0.71 -2.28 -0.06 -1.73 18194.16 4.81 4.67 -0.65 -1.20 -0.51 -2.79 0.14 -1.59 19204.17 4.82 4.65 -0.65 -1.85 -0.48 -3.27 0.17 -1.42 20214.17 4.82 3.89 -0.65 -2.50 0

13、.28 -2.99 0.93 -0.49 21224.16 4.82 3.67 -0.66 -3.16 0.49 -2.50 1.15 0.66 22234.17 2.59 3.17 1.58 -1.58 1.00 -1.50 -0.58 0.08 23244.17 2.59 2.67 1.58 0.00 1.50 0.00 -0.08 0.00 100.00 100.00 100.00 0.00 调节容积11.06调节容积12.88调节容积5.39设水塔时清水池容积:11.06%*Qd=9606.22m3不设水塔时清水池容积:11.88% Qd=10318.43 m3水塔调节容积:5.39%

14、 Qd=4681.51 m34.3设计流量计算布线图如蓝图所示,可得各管段长度和配水长度如下表:各管段与配水长度表表4.3管段编号123456789管长(m)797526520716815349367520254配水长度(m)0 526 260 358 408 349 367 520 254 管段编号101112131415161718管长(m)2728158158151059107544010751140配水长度(m)136 815 815 815 390 1075 440 1075 1140 管段编号192021222324252627管长(m)5784405781140440440105

15、9286716配水长度(m)57822057895044044039000管段编号28 29 30 管长(m)515 447 647 配水长度(m)0 0 0 最高时集中用水量表表4.4集中用户名钢铁厂化工厂车辆厂制药厂针织厂啤酒厂食品厂肉联厂火车站水量(L/S)48.6134.7245.1455.5627.7728.9416.5021.888.68节点号2120221161416154按管段配水长度进行沿线流量分配,先计算比流量L/(s):=0.0906从坐标图所示泵站供水曲线,得泵站设计供水流量为:=1497.715.25%/6.19%=1262.12 (L/s)水塔设计供水流量:=149

16、7.71-1262.12=235.59 (L/s)各管段沿线流量分配和各节点流量计算见下表最高时管段沿线流量分配与节点设计流量计算表表4.5管段或节点编号管段配水长度管段沿线流量集中流量沿线流量供水流量节点流量(m)(L/s)1 0 0.00 0.00 0.00 1162.90 -1163.36 2 526 47.66 0.00 60.75 60.75 3 260 23.56 0.00 72.53 72.53 4 358 32.43 8.68 64.91 73.59 5 408 36.96 0.00 34.70 34.70 6 349 31.62 27.77 34.29 62.06 7 367

17、 33.25 0.00 50.10 50.10 8 520 47.11 0.00 77.10 77.10 9 254 23.01 0.00 71.98 71.98 10 136 12.32 0.00 35.33 35.33 11 815 73.84 55.56 43.08 98.64 12 815 73.84 0.00 68.63 68.63 13 815 73.84 0.00 129.33 129.33 14 390 35.33 28.94 106.82 135.76 15 1075 97.40 21.88 36.15 58.03 16 440 39.86 16.43 36.15 52.58

18、 17 1075 97.40 0.00 97.76 97.76 18 1140 103.28 0.00 120.27 120.27 19 578 52.37 0.00 68.63 68.63 20 220 19.93 34.72 0.00 34.72 21 578 52.37 48.61 0.00 48.61 22 950 86.07 45.14 0.00 45.14 23 440 39.86 0.00 0.00 332.95 -332.95 24 440 39.86 0.00 1208.51 0.39 25 390 35.33 0.00 26 0 0.00 0.00 27 0 0.00 0.

19、00 28 0 0.00 0.00 29 0 0.00 0.00 30 0 0.00 0.00 4.4管段设计流量分配计算根据城市给水管网图和各节点设计流量计算结果以及流量连续性方程进行管段设计流量初分配。4.5管段设计管径计算根据管段设计流量初分配结果进行管段设计管径计算,为了提高供水可靠性,管段1采用并行双管,根据经济流速计算出管径后,按邻近原则选取标准管径,计算结果见下表管段设计管径计算表表4.7管段或节点编号设计流量(L/s)经济流速(m/s)计算管径(mm)设计管径(mm)管段长度(m)11163.3611217 1100*27972402.611716 8005263130.081

20、407 500520473.440.8342 400716560.270.8310 4008156181.161480 50034972001505 6003678294.051612 7005209166.031460 50025410601.361875 900272117001944 1000815122001505 6008151316.950.6190 200815144001714 8001059152401553 600107516171.371467 50044017102.740.9381 4001075182.740.676 1001140194.740.7100 1005

21、782047.870.7295 30044021105.90.9387 4005782210.670.6150 200114023200.6206 300440241000.9376 40044025331.061649 700105926182.951483 50028627332.951651 70071628115.280.9404 500515 2966.670.8326 400447 3021.530.7198 200647 管段直径设计公式为:(m)式中 D管段直径,m;q管段设计流量,m/s;A管段过水断面面积,m;v设计流速,m/s。4.6设计工况水力分析为了满足水力分析前提条

22、件,将管段1暂时删除,同时假定节点(17)为控制点,其节点水头等于服务水头,即H18= 542.40m。采用哈代克洛斯法进行平差,允许闭合差0.5m,使用海曾-威廉公式计算水头损失,Cw=110,计算过程见附表。设计节点数据及设计工况水力分析结果见下表: 节点数据计算设计工况水力分析结果表4.8和表4.9管段或节点编号管段流量(L/s)管内流速(m/s)服务水头(m)管段压降(m)节点水头(m)地面标高(m)供水差额(m)自由水压(m)1 1163.36 1.22 0.53 546.46 513.25 33.21 2 406.71 0.81 534.00 0.52 545.93 514.00

23、-11.927331.93 3 141.66 0.72 534.50 0.72 545.41 514.50 -10.907330.91 4 69.69 0.55 533.00 0.79 544.69 513.00 -11.687331.69 5 24.03 0.19 534.00 0.13 543.90 514.00 -9.8973429.90 6 162.86 0.83 533.00 0.63 543.77 513.00 -10.77230.77 7 216.14 0.76 534.00 0.46 544.40 514.00 -10.40230.40 8 280.31 0.73 533.60

24、 0.50 544.86 513.60 -11.260131.26 9 150.46 0.77 533.75 0.39 546.04 513.75 -12.291432.29 10 595.34 0.94 534.00 0.31 546.44 514.00 -12.435332.44 11 686.67 0.87 534.00 0.72 546.74 514.00 -12.743132.74 12 201.84 0.71 537.20 0.90 544.42 513.20 -7.2236231.22 13 12.93 0.41 537.00 1.16 545.41 513.00 -8.4069

25、332.41 14 402.16 0.80 537.65 1.03 543.04 513.65 -5.3919529.39 15 187.35 0.66 536.50 1.03 541.62 512.50 -5.1219529.12 16 118.72 0.60 537.25 0.44 540.58 513.25 -3.3319527.33 17 50.09 0.40 542.40 0.64 542.40 514.40 028.00 18 1.55 0.20 538.00 0.94 543.34 514.00 -5.338929.34 19 3.20 0.41 538.25 1.82 543.

26、98 514.25 -5.7335829.73 20 49.41 0.70 534.00 1.04 544.53 514.00 -10.53230.53 21 107.44 0.85 534.25 1.42 544.89 514.25 -10.638530.64 22 14.01 0.45 533.30 1.89 545.14 513.30 -11.843231.84 23 71.46 1.01 2.07 545.08 522.00 /24 99.65 0.79 0.94 /25 328.91 0.85 1.36 /26 200.89 1.02 0.76 /27 332.95 0.70 0.5

27、5 /28 97.34 0.50 0.36 /29 48.73 0.39 0.25 /30 3.59 0.11 0.09 /4.7确定控制点在水力分析时,假定节点(17)为控制点,单经过水力分析后,比较节点水头与服务水头,满足压力需求。计算过程见下表:控制点确定与节点水头调整表4.10节点标号节点水头(m)服务水头(m)供水差额(m)节点水头调整(m)地面标高(m)自由水压(m)1546.46 546.46 513.25 2545.93 534.00 -11.93 545.93 514.00 31.93 3545.41 534.50 -10.91 545.41 514.50 30.91 454

28、4.69 533.00 -11.69 544.69 513.00 31.69 5543.90 534.00 -9.90 543.90 514.00 29.90 6543.77 533.00 -10.77 543.77 513.00 30.77 7544.40 534.00 -10.40 544.40 514.00 30.40 8544.86 533.60 -11.26 544.86 513.60 31.26 9546.04 533.75 -12.29 546.04 513.75 32.29 10546.44 534.00 -12.44 546.44 514.00 32.44 11546.74

29、534.00 -12.74 546.74 514.00 32.74 12544.42 537.20 -7.22 544.42 513.20 31.22 13545.41 537.00 -8.41 545.41 513.00 32.41 14543.04 537.65 -5.39 543.04 513.65 29.39 15541.62 536.50 -5.12 541.62 512.50 29.12 16540.58 537.25 -3.33 540.58 513.25 27.33 17542.40 542.40 0.00 542.40 514.40 28.00 18543.34 538.00

30、 -5.34 543.34 514.00 29.34 19543.98 538.25 -5.73 543.98 514.25 29.73 20544.53 534.00 -10.53 544.53 514.00 30.53 21544.89 534.25 -10.64 544.89 514.25 30.64 22545.14 533.30 -11.84 545.14 513.30 31.84 23545.08 545.08522.00 本设计要求控制点自由水头满足28m。 最终节点水头确定4.8泵站扬程设计在完成设计工况水力分析后,泵站扬程可以直接根据其所在管段的水力特性确定。设泵站位于管段i

31、,该管段起点水头为HFi,终端节点水头为HTi,该管段管道沿程水头损失为hfi,管道局部水头损失为hmi,则泵站扬程由两部分组成,一部分用于提升水头,即HTi-HFi,另一部分用于克服管道水头损失,即hfi+hmi,所以泵站扬程可以用下式计算:=(-)+(+)管道沿程水头损失可以根据管段设计流量(即泵站设计流量)和管径等计算,局部水头损失一般可以忽略不计,则上式可以写成:=(-)+考虑到泵站内部连接管的水头损失,选择水泵的扬程一般略高于泵站的设计扬程。根据本设计数据和计算结果,根据式 有: =(545.93-513.25)+0.60 =33.28 (m)为了选泵,估计泵站内部水头损失。一般水泵

32、吸压水管道设计流速为1.22.0m/s, 局部阻力系数可按5.08.0考虑,沿程水头损失较小,可以忽略不计,则泵站内部水头损失约为: (m)则水泵站扬程应为:Hp=33.28+1.63=34.91,取35m;按两台泵并联工作考虑,单台水泵流量为:Qp=1163.362=581.68(L/s)4.9水塔高度设计在完成设计工况水力分析后,水塔高度也就随之确定了。设水塔所在节点为Hj,地面高程为Zj,即水塔高度为:HT8=H8-Z8=545.08-522=23.08(m)4.10管网设计校核4.10.1消防工况校核给水管网的设计流量未计入消防流量,当火灾发生在最高日最高时时,由于消防流量比较大,一般

33、用户的用水量肯定不能满足。但消防时工况下,管网以保证灭火用水为主,其他用户的用水可以不必考虑,但其他用户的用水会影响消防用水。所以,为了安全起见,要按最不利的情况即最高时用水量加上消防流量的工况进行消防校核,但节点水头只要求满足火灾处节点的灭火服务水头,而不必满足正常用水的服务水头。考虑两处或两处以上同时火灾时,消防流量一处加在控制点上,即节点(17),另一处加在节点(18),已知消防流量为55(L/s)。对于未发生火灾的节点,其节点流量与最高时相同。灭火节点服务水头按低压消防考虑,即10m的自由水压。消防工况校核一般采用水头校核法,即先按上述方法确定各节点流量,通过水力分析,得到各节点水头,

34、判断各节点水头是否满足消防服务水头。水力平差过程见附表,消防工况水力分析计算结果见下表:消防工况水力分析计算结果表4.11管段或节点编号管段流量(L/s)管内流速(m/s)管段压降(m)节点水头(m)地面标高(m)自由水压(m)11218.36 1.22 0.53 547.65 513.25 34.40 2414.54 0.82 0.54 547.12 514.00 33.12 3135.78 0.69 0.67 546.58 514.50 32.08 464.73 0.52 0.69 545.91 513.00 32.91 523.11 0.18 0.12 545.22 514.00 31.

35、22 6212.90 1.08 1.03 545.10 513.00 32.10 7221.55 0.78 0.48 546.13 514.00 32.13 8286.65 0.74 0.52 546.61 513.60 33.01 9143.16 0.73 0.36 547.13 513.75 33.38 10642.51 1.01 0.35 547.49 514.00 33.49 11733.84 0.93 0.81 547.84 514.00 33.84 12215.46 0.76 1.01 544.83 513.20 31.63 1312.01 0.38 1.01 546.19 513

36、.00 33.19 14456.70 0.91 1.30 544.20 513.65 30.55 15217.49 0.77 1.36 542.73 512.50 30.23 16148.86 0.76 0.67 541.62 513.25 28.37 1780.23 0.64 1.54 542.40 514.40 28.00 180.71 0.09 0.22 542.62 514.00 28.62 191.50 0.19 0.44 544.16 514.25 29.91 2051.12 0.72 1.11 546.25 514.00 32.25 21109.15 0.87 1.47 545.87 514.25 31.62 2214.41 0.46 1.99 545.57 513.30 32.27 2395.47 1.35 3.54 546.80 522.00 /24153.80 1.22 2.11 /25384.36 1.00 1.81 /26251.85 1.28 1.15 /27387.95 0.70 0.55 /28101.38 0.52 0.38 /2952.77 0.42 0.30 /307.63 0.24 0.35 /消防
