家电稳定性试验台

使用说明书

广州市智力通机电有限公司

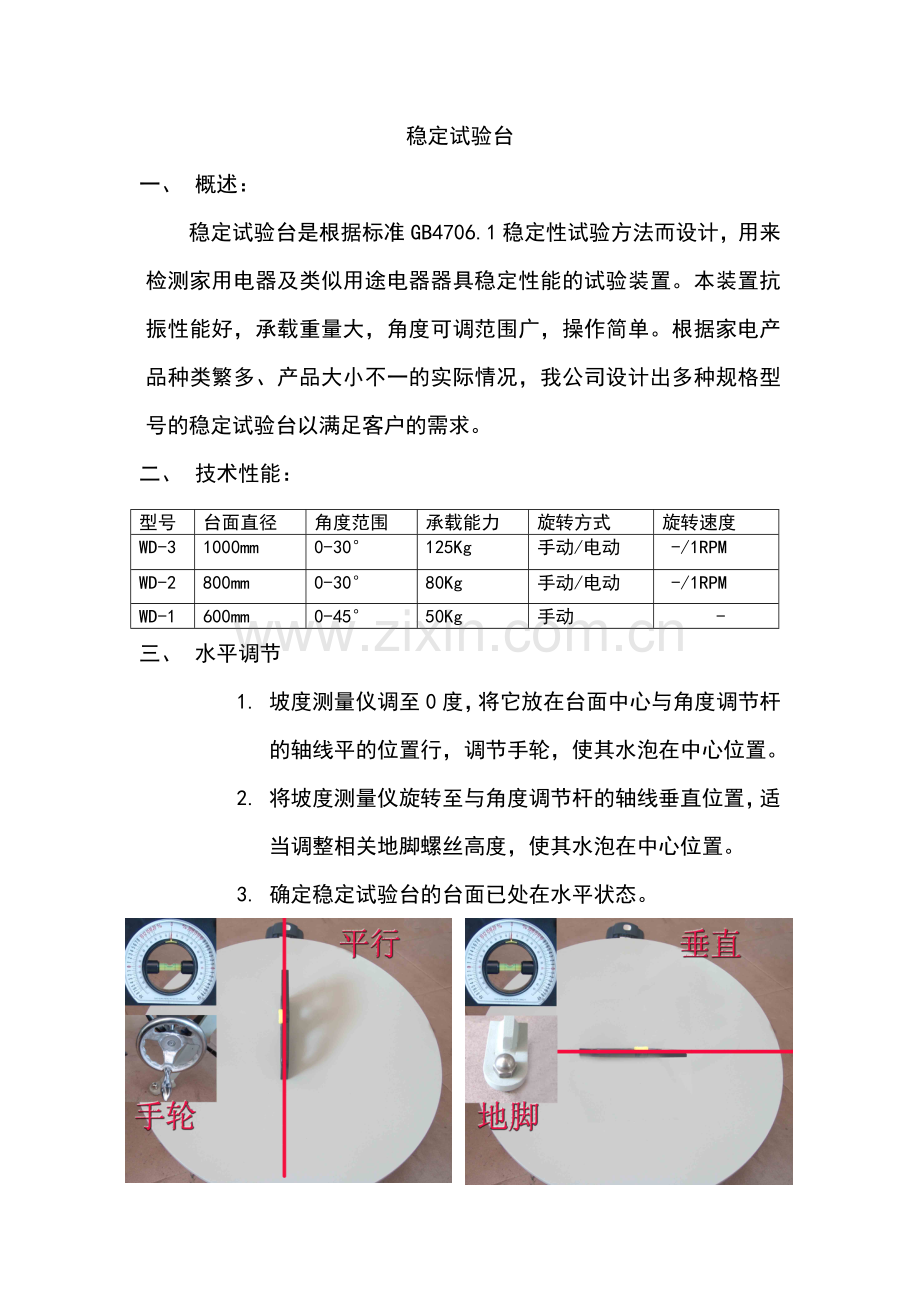

稳定试验台
一、 概述：
稳定试验台是根据标准GB4706.1稳定性试验方法而设计，用来检测家用电器及类似用途电器器具稳定性能的试验装置。本装置抗振性能好，承载重量大，角度可调范围广，操作简单。根据家电产品种类繁多、产品大小不一的实际情况，我公司设计出多种规格型号的稳定试验台以满足客户的需求。
二、 技术性能：
型号
台面直径
角度范围
承载能力
旋转方式
旋转速度
WD-3
1000mm
0-30°
125Kg
手动/电动
-/1RPM
WD-2
800mm
0-30°
80Kg
手动/电动
-/1RPM
WD-1
600mm
0-45°
50Kg
手动
-
三、 水平调节
1. 坡度测量仪调至0度，将它放在台面中心与角度调节杆的轴线平的位置行，调节手轮，使其水泡在中心位置。
2. 将坡度测量仪旋转至与角度调节杆的轴线垂直位置，适当调整相关地脚螺丝高度，使其水泡在中心位置。
3. 确定稳定试验台的台面已处在水平状态。

四、 倾角调整：
1. 坡度测量仪调至所需试验的角度，将它放在台面中心与角度调节杆的轴线平行的位置。
2. 调节手轮，使水泡在中心位置，此时稳定试验台面的倾斜角度即为所需试验的角度。图中所示角度为17°

五、 试样的放置和检测：
l 按GB4706-1等标准相关条款要求，将试样放在台面中心位置。
l 接通电源，打开倒顺开关或者手动旋转试验台面。
l 正反转动，试样要在最不利的情况下，也不能翻倒。
注意：手动旋转时要保证1RPM的匀速旋转。
试验过程中防止因试样翻倒而损坏。
