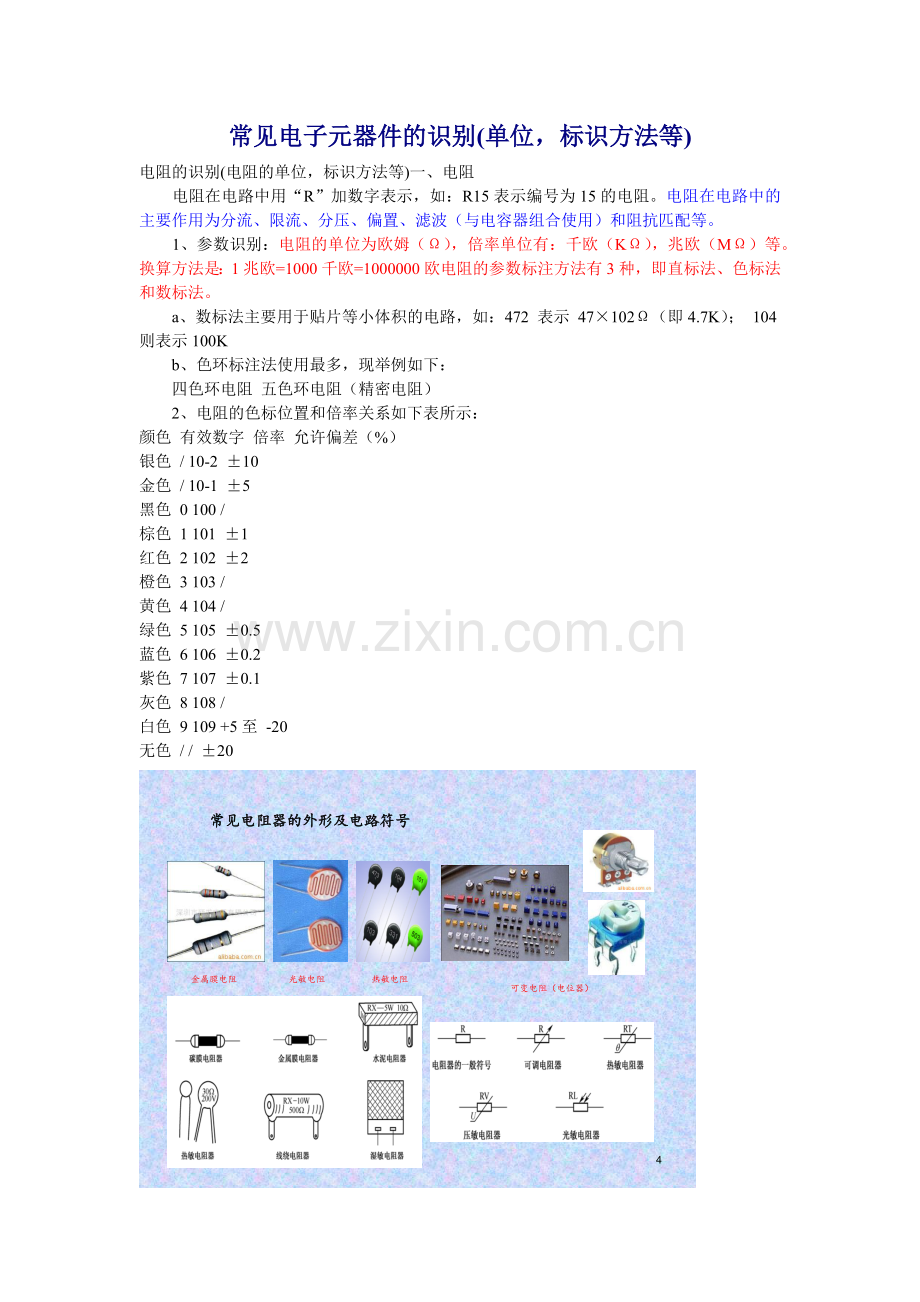

常见电子元器件的识别(单位，标识方法等)
电阻的识别(电阻的单位，标识方法等)一、电阻
　　电阻在电路中用“R”加数字表示，如：R15表示编号为15的电阻。电阻在电路中的主要作用为分流、限流、分压、偏置、滤波（与电容器组合使用）和阻抗匹配等。
　　1、参数识别：电阻的单位为欧姆（Ω），倍率单位有：千欧（KΩ），兆欧（MΩ）等。换算方法是：1兆欧=1000千欧=1000000欧电阻的参数标注方法有3种，即直标法、色标法和数标法。
　　a、数标法主要用于贴片等小体积的电路，如：472 表示 47×102Ω（即4.7K）； 104则表示100K
　　b、色环标注法使用最多，现举例如下：
　　四色环电阻 五色环电阻（精密电阻）
　　2、电阻的色标位置和倍率关系如下表所示：
颜色 有效数字 倍率 允许偏差（%）
银色 / 10-2 ±10
金色 / 10-1 ±5
黑色 0 100 /
棕色 1 101 ±1
红色 2 102 ±2
橙色 3 103 /
黄色 4 104 /
绿色 5 105 ±0.5
蓝色 6 106 ±0.2
紫色 7 107 ±0.1
灰色 8 108 /
白色 9 109 +5至 -20
无色 / / ±20

电位器：

二、电容
　　1、电容在电路中一般用“C”加数字表示（如C25表示编号为25的电容）。电容是由两片金属膜紧靠，中间用绝缘材料隔开而组成的元件。电容的特性主要是隔直流通交流。
　　电容容量的大小就是表示能贮存电能的大小，电容对交流信号的阻碍作用称为容抗，它与交流信号的频率和电容量有关。
容抗XC=1/2πf c (f表示交流信号的频率，C表示电容容量)电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容等。
　　2、识别方法：电容的识别方法与电阻的识别方法基本相同，分直标法、色标法和数标法3种。电容的基本单位用法拉（F）表示，其它单位还有：毫法（mF）、微法（uF）、纳法（nF）、皮法（pF）。
其中：1法拉=103毫法=106微法=109纳法=1012皮法
容量大的电容其容量值在电容上直接标明，如10 uF/16V
容量小的电容其容量值在电容上用字母表示或数字表示
字母表示法：1m=1000 uF 1P2=1.2PF 1n=1000PF
数字表示法：一般用三位数字表示容量大小，前两位表示有效数字，第三位数字是倍率。
如：102表示10×102PF=1000PF 224表示22×104PF=0.22 uF
　　3、电容容量误差表 符 号 F G J K L M
允许误差 ±1% ±2% ±5% ±10% ±15% ±20%
如：一瓷片电容为104J表示容量为0. 1 uF、误差为±5%。
　　4、故障特点
在实际维修中，电容器的故障主要表现为：
（1）引脚腐蚀致断的开路故障。
（2）脱焊和虚焊的开路故障。
（3）漏液后造成容量小或开路故障。
（4）漏电、严重漏电和击穿故障。

色环颜色
黑
棕
红
橙
黄
绿
蓝
紫
灰
白
金
银
本色
无色
数值
0
1
2
3
4
5
6
7
8
9
5%
10%
20%
10n次方
A0
A1
A2
A3
A4
A5
A6
A7
A8
A9
/
/
/

一、电阻器的数码表示法：
ABC=XYZ 例如：223=22000=22千欧
AB表示电阻有效数值C表示倍率（零的个数）
二、电容器的数码表示法：
ABC=XYZ 例如：223=22000=0.22微法
AB表示电容有效数值C表示倍率（零的个数）
三、数字加字母表示法：（字母表示小数点）
M：表示毫法；µ：表示微法；n：表示纳法；P表示皮法
例如：1M5表示1.5毫法既1500µF
例如：4µ7表示4.7微法
例如：3n9表示3.9Nf
例如：2P2表示2.2PF
三、电感
　　电感在电路中常用“L”加数字表示，如：L6表示编号为6的电感。
　　电感线圈是将绝缘的导线在绝缘的骨架上绕一定的圈数制成。
　　直流可通过线圈，直流电阻就是导线本身的电阻，压降很小；当交流信号通过线圈时，线圈两端将会产生自感电动势，自感电动势的方向与外加电压的方向相反，阻碍交流的通过，所以电感的特性是通直流阻交流，频率越高，线圈阻抗越大。电感在电路中可与电容组成振荡电路。
　　电感一般有直标法和色标法，色标法与电阻类似。如：棕、黑、金、金表示1uH（误差5%）的电感。
　　电感的基本单位为：亨（H） 换算单位有：1H=103mH=106uH。

四、晶体二极管
　　晶体二极管在电路中常用“VD”加数字表示，如：VD5表示编号为5的二极管。
　　1、作用：二极管的主要特性是单向导电性，也就是在正向电压的作用下，导通电阻很小；而在反向电压作用下导通电阻极大或无穷大。正因为二极管具有上述特性，无绳电话机中常把它用在整流、隔离、稳压、极性保护、编码控制、调频调制和静噪等电路中。
　　电话机里使用的晶体二极管按作用可分为：整流二极管（如1N4004）、隔离二极管（如1N4148）、肖特基二极管（如BAT85）、发光二极管、稳压二极管等。
　　2、识别方法：二极管的识别很简单，小功率二极管的N极（负极），在二极管外表大多采用一种色圈标出来，有些二极管也用二极管专用符号来表示P极（正极）或N极（负极），也有采用符号标志为“P”、“N”来确定二极管极性的。发光二极管的正负极可从引脚长短来识别，长脚为正，短脚为负。
　　3、测试注意事项：用数字式万用表去测二极管时，红表笔接二极管的正极，黑表笔接二极管的负极，此时测得的阻值才是二极管的正向导通阻值，这与指针式万用表的表笔接法刚好相反。
　　4、常用的1N4000系列二极管耐压比较如下：
型号 1N4001 1N4002 1N4003 1N4004 1N4005 1N4006 1N4007
耐压（V） 50 100 200 400 600 800 1000
电流（A） 均为1

将万用表旋到RX100或RX1K的欧姆挡，两表笔分别接二极管两个管脚，若测得阻值较小几十至几百欧姆；再将表笔对调，测得阻值较大几百千欧姆；则阻值较小的那次，黑表笔所接管脚为二极管正极，红表笔所接为负极。
如果测得正反电阻值相差很大，说明管子的单向导电性良好；如果测得正反电阻值两次都很小或很大，说明管子损坏。
注意事项:机械指针万用表黑表笔为正极(+),红表笔为负极(-)
数字显示万用表黑表笔为负极(-),红表笔为正极(+),测量半导体单向导电性特性时,用带有二极管符号专用挡测量.

图8-12 二极管极性的判断

5、稳压二极管
　　稳压二极管在电路中常用“ZD”加数字表示，如：ZD5表示编号为5的稳压管。
　　1、稳压二极管的稳压原理：稳压二极管的特点就是击穿后，其两端的电压基本保持不变。这样，当把稳压管接入电路以后，若由于电源电压发生波动，或其它原因造成电路中各点电压变动时，负载两端的电压将基本保持不变。
　　2、故障特点：稳压二极管的故障主要表现在开路、短路和稳压值不稳定。在这3种故障中，前一种故障表现出电源电压升高；后2种故障表现为电源电压变低到零伏或输出不稳定。
　　常用稳压二极管的型号及稳压值如下表：
型号 1N4728 1N4729 1N4730 1N4732 1N4733 1N4734 1N4735 1N4744 1N4750 1N4751 1N4761
稳压值 3.3V 3.6V 3.9V 4.7V 5.1V 5.6V 6.2V 15V 27V 30V 75V
6、变容二极管
　　变容二极管是根据普通二极管内部 “PN结” 的结电容能随外加反向电压的变化而变化这一原理专门设计出来的一种特殊二极管。
　　变容二极管在无绳电话机中主要用在手机或座机的高频调制电路上，实现低频信号调制到高频信号上，并发射出去。在工作状态，变容二极管调制电压一般加到负极上，使变容二极管的内部结电容容量随调制电压的变化而变化。
变容二极管发生故障，主要表现为漏电或性能变差：
（1）发生漏电现象时，高频调制电路将不工作或调制性能变差。
（2）变容性能变差时，高频调制电路的工作不稳定，使调制后的高频信号发送到对方被对方接收后产生失真。
出现上述情况之一时，就应该更换同型号的变容二极管。

五、晶体三极管
　　晶体三极管在电路中常用“VT”加数字表示，如：VT17表示编号为17的三极管。
　　1、特点：晶体三极管（简称三极管）是内部含有2个PN结，并且具有放大能力的特殊器件。它分NPN型和PNP型两种类型，这两种类型的三极管从工作特性上可互相弥补，所谓OTL电路中的对管就是由PNP型和NPN型配对使用。

三极管测量和管子类型的判别（以指针万用表为例电阻RX1K）
1、三极管基极和管子类型的判别
将万用表旋到RX100或RX1K的欧姆挡，假设一脚为基极，然后用万用表黑表笔接假设基极，红表笔分别去测量另两脚，若两次测得阻值均很大（或很小），对调表笔测量，测得阻值均很小（或很大），说明假设基极是正确的；若两次测得阻值均很大，则黑表笔所接的为基极，为PNP型；若两次测得阻值均很小，则黑表笔所接的为基极，为NPN型；若测得的阻值为一大一小，则需要重新假设测量。
2、三极管集电极和发射极的判别
将万用表旋到RX100或RX1K的欧姆挡，以NPN管为例，把万用表黑表笔接集电极，红表笔接发射机，方法一用两只手捏住基极和集电极（不要两极碰到一起），方法二用舌头舔一下基极，这时万用表指针向右偏转一个较大角度，说明假设是对的，同时说明管子的放大能力较好；PNP管与NPN管相反，也就是把红表笔接集电极，黑表笔接发射极，同样的方法测量，阻值应该小。

六、单结管的测量：（以指针万用表为例电阻RX1K）
单结晶体管（又称双基极二极管）测量任意两个脚之间的正反电阻大小一样且约2~15千欧，则这两个为 B1B2另一个脚为E、又因为B2离发射结近B1离发射结远，所以、发射极到B2的电阻小；则剩下的是B1电阻大一点，EB1约4000欧大于EB2约2100欧。

七、可控硅的测量：（以指针万用表为例电阻RX1K）

可控硅是由两个三极管特性组成（PNP与NPN），控制极G与阴极K有一个二极管特性：首先测量可控硅的任意两极，当导通时，黑表笔所接为控制极G，红表笔所接为阴极K，剩下的为阳极A。然后黑表笔接阳极A，红表笔接阴极K，正常应不导通，此时用导线连通黑表笔所接的阳极A和控制极G，此时可控硅应该导通，去掉连通导线，可控硅还是导通，说明此可控硅良好。
（若可控硅容量较大，万用表应该该RX1裆测量）

八、全桥的测量：（以指针万用表为例电阻RX1K）
全桥是有四个二极管组成，既两个二极管串联，再将两个串联的二极管并联；全桥四个脚，任意两个管脚都符合二极管特性是好的；
黑表笔接全桥的负极，红表笔分别测量全桥的另三个极均应导通两个400欧，一个1200欧，有一个极不通，则内部损坏一个二极管，则应更换全桥；对换表笔，用红表笔接负极，黑表笔测量另三个极，三个极均应该不通。

九、三端稳压：

7805/7812 三端稳压器：由输入、输出和地三个外接端口组成，具有一定负载能力并能稳定输出的直流电压调节器。
78系列是正电压输出；79系列是负电压输出

7805/7812
¨ 输入端口：电压调节前由外部输入到稳压器的端口。
¨ 输出端口：电压调整后由稳压器输出到外部的端口。
¨ 地端口（GND）：与输入端口和输出端口构成稳压器内部电压调节电路的电流回路端口。
¨ 输入电压（VI）：由外部加载在输入端口的调整前的直流电压。
¨ 输出电压（VO）：由稳压器输出端口提供给外部电路的调整后的直流电压。
¨ 输出电流（IO）：由稳压器输出端口提供给外部电路的直流电流（即负载电流）。
7805/7812
¨ 静态电流（Id）：在无负载电流输出的情况下，稳压器用来维持本身正常工作状态所耗的电流。
¨ 电压调整率（SV）：在稳压器的输入端口加载一适当的直流电压VI，使输出电压至规定值VO，输入电压存在某一较小的正变化△VI时，输出电压产生的变化值△VO与规定值VO的比值。
¨ 电压稳定系数（SVS）：在稳压器的输入端口加载一适当的直流电压VI，使输出电压至规定值VO，输入电压存在某一较小的正变化△VI时，输出电压的变化率（输出电压的变化值△VO与规定值VO的比值）与输入电压的变化率（输入电压的变化值△VI与该VI的比值）之间的比值。

十、继电器
¨ 电磁继电器：利用输入电路内电流在电磁铁铁心与衔铁间产生的吸力作用而工作的一种电气继电器。
¨ 接触电压降(接触压降)：从触点组件两引出端测得的一付闭合触点间的电压降值。
¨ 动作时间：对处于释放状态的继电器，在规定的条件下，从施加输入激励量规定值的瞬间起至继电器切换的瞬间止的时间间隔。

十一、元器件的安装方法：
