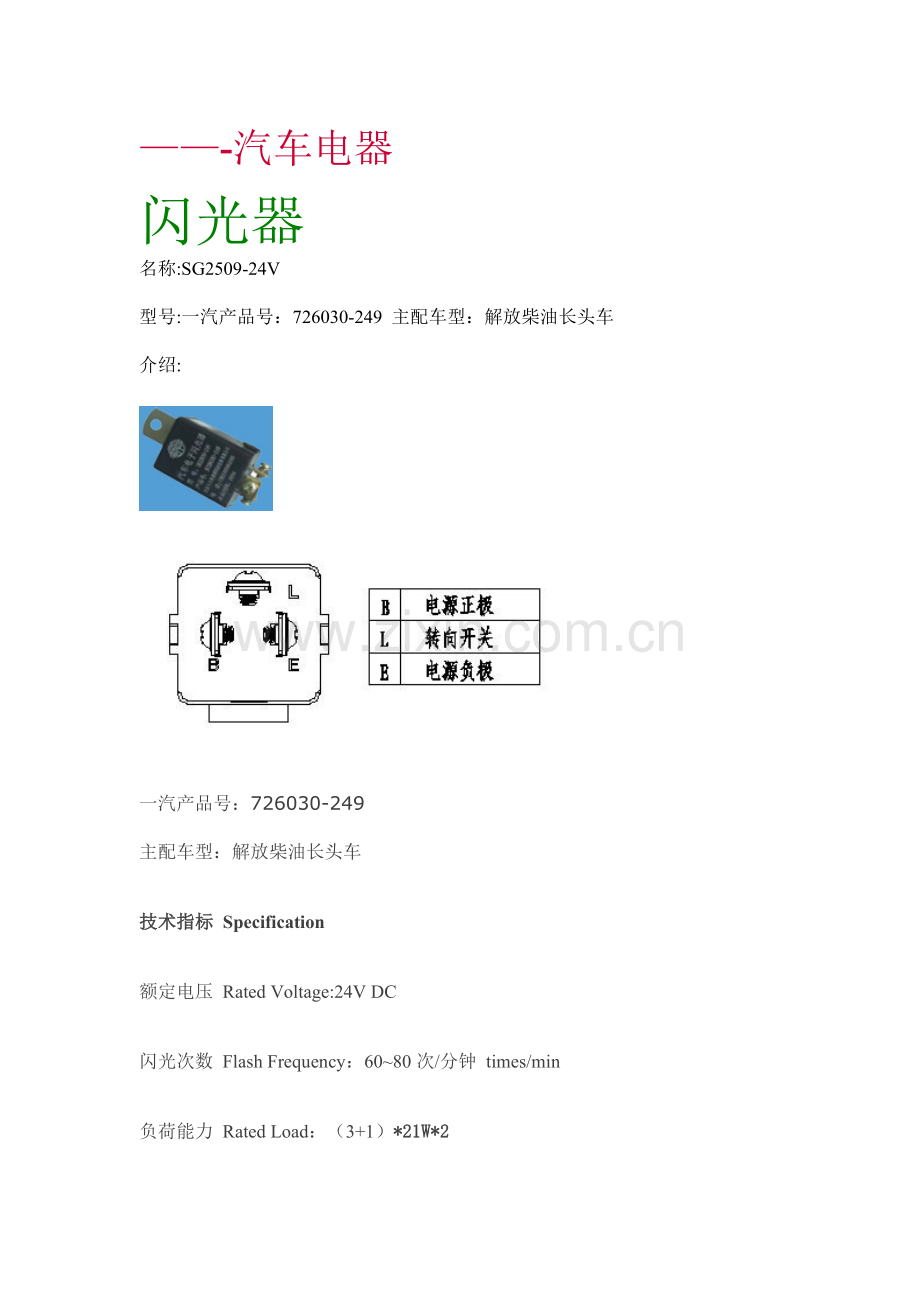

闪光器
名称:SG2509-24V

型号:一汽产品号：726030-249 主配车型：解放柴油长头车

介绍:

一汽产品号：726030-249
主配车型：解放柴油长头车
技术指标 Specification
额定电压 Rated Voltage:24V DC
闪光次数 Flash Frequency：60~80次/分钟 times/min
负荷能力 Rated Load：（3+1）*21W*2
主要功能：

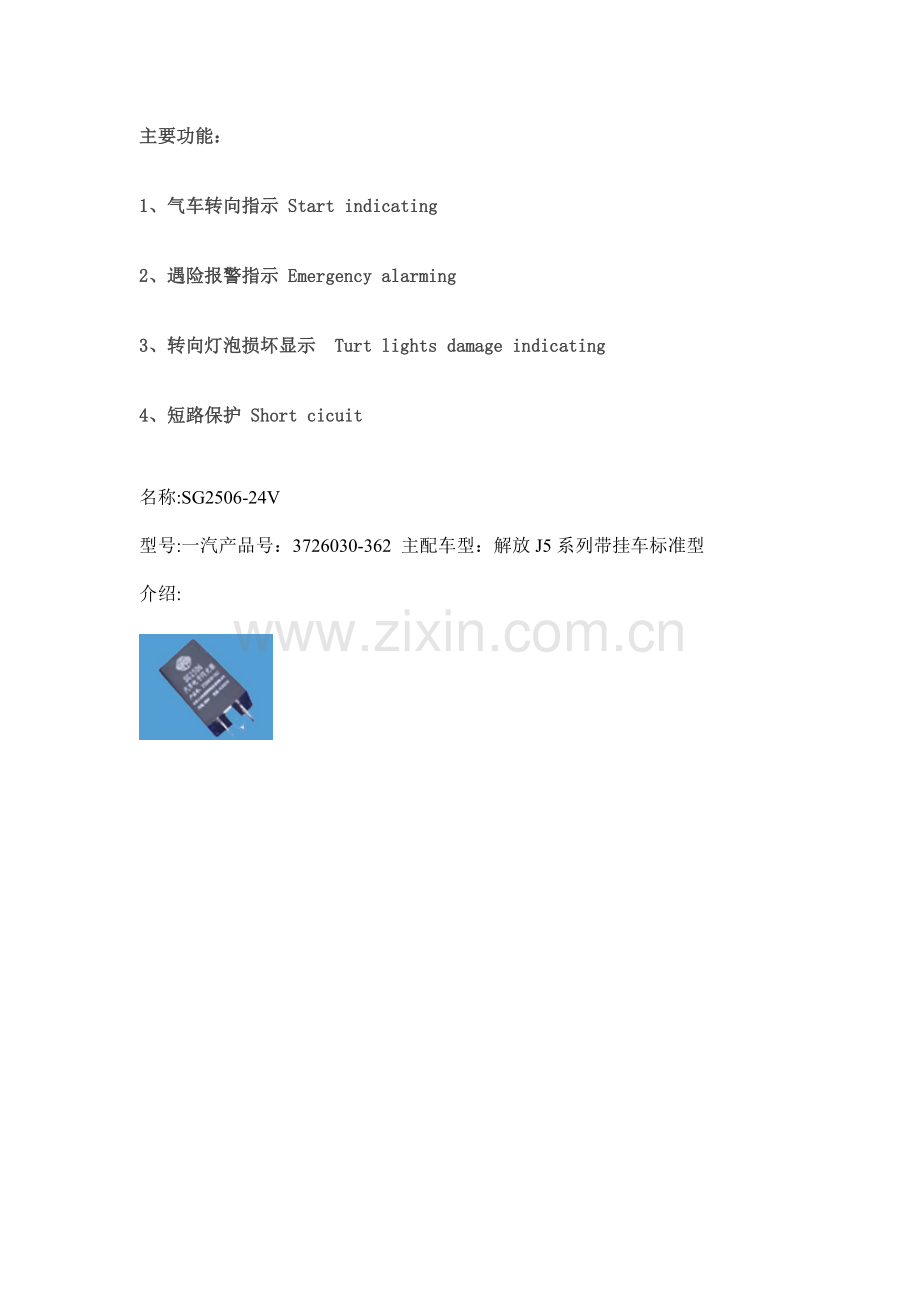

1、气车转向指示 Start indicating
2、遇险报警指示 Emergency alarming
3、转向灯泡损坏显示 Turt lights damage indicating
4、短路保护 Short cicuit

名称:SG2506-24V

型号:一汽产品号：3726030-362 主配车型：解放J5系列带挂车标准型

介绍:

一汽产品号：3726030-362
主配车型：解放J5系列带挂车标准型
技术指标 Specification
额定电压 Rated Voltage:24V DC
闪光次数 Flash Frequency：60~80次/分钟 times/min
负荷能力 Rated Load：（3+1）*21W*2
主要功能：
1、气车转向指示 Start indicating
2、遇险报警指示 Emergency alarming
3、转向灯泡损坏显示 Turt lights damage indicating
4、短路保护 Short cicuit

名称:SG2512-24V

型号:一气产品号：3726030-367 主配车型：解放J5、J6系列（挂车4*21W超强负荷）

介绍:

一汽产品号：3726030-367
主配车型：解放J5、J6系列（挂车4*21W超强负荷）
技术指标 Specification
额定电压 Rated Voltage:24V DC
闪光次数 Flash Frequency：60~80次/分钟 times/min
负荷能力 Rated Load：（3+1）*21W*2
主要功能：
1、气车转向指示 Start indicating
2、遇险报警指示 Emergency alarming
3、转向灯泡损坏显示 Turt lights damage indicating
4、短路保护 Short cicuit

名称:SG1513

型号:一汽产品号：3726030-D131 主配车型：

介绍:

一汽产品号：3726030-D131
技术指标 Specification
额定电压 Rated Voltage:12V DC
闪光次数 Flash Frequency：60~80次/分钟 times/min
主要功能：
1、汽车转向指示 Start indicating
2、遇险报警指示 Emergency alarming
3、转向灯泡损坏显示 Turt lights damage indicating
4、短路保护 Short cicuit

名称:SG2515

型号:一汽红塔产品号:3726030-1K5

介绍:

一汽红塔产品号:3726030-1K5
技术指标 Specification
额定电压 Rated Voltage:24V DC
闪光次数 Flash Frequency：60~80次/分钟 times/min
主要功能：
1、气车转向指示 Start indicating
2、遇险报警指示 Emergency alarming
3、转向灯泡损坏显示 Turt lights damage indicating

名称:SG2506A

型号:一汽产品号:3726030-SW4

介绍:

一汽产品号：3726030-SW4
主配车型：解放J5系列带挂车标准型
技术指标 Specification
额定电压 Rated Voltage:24V DC
闪光次数 Flash Frequency：60~80次/分钟 times/min
负荷能力 Rated Load：（3+1）*21W*2
主要功能：
1、气车转向指示 Start indicating
2、遇险报警指示 Emergency alarming
3、转向灯泡损坏显示 Turt lights damage indicating
4、短路保护 Short cicuit

名称:SG2503-24V

型号:欧曼产品号：1B24937500003 主配车型：欧曼H1系列重卡

介绍:

欧曼产品号：1B24937500003
主配车型：欧曼H1系列重卡
技术指标 Specification
额定电压 Rated Voltage:24V DC
闪光次数 Flash Frequency：60~80次/分钟 times/min
负荷能力 Rated Load：（3+1）*21W*2
主要功能：
1、气车转向指示 Start indicating
2、遇险报警指示 Emergency alarming
3、转向灯泡损坏显示 Turt lights damage indicating
4、短路保护 Short cicuit protection
断丝报警器
名称:DB2503-24V

型号:0

介绍:

产品型号：DV2503—24V
主配车型：福田欧曼奇兵系列轻卡
主要功能 Features
在刹车状态下，若刹车灯泡损坏，同侧后尾灯自动转换到刹车电路上，代替刹车灯工作，同时使报警灯发光报警
While braking,if stop lamp is broken,the rear lamp at the same side is switched to the stopping circuit,acting as a stop lamp,and he alarm indicator lights
名称:DB2502A-24V

型号:0

介绍:

产品号：1B24937500002
主配车型：福田欧曼奇兵系列轻卡
主要功能 Features
刹车灯灯泡或后尾灯灯泡断丝损坏时，报警灯发光报警
Alarm indicator lighes when the filament of stop lamp or rear lamp is broken
名称:DB2504

型号:一汽产品号：3720030-Q8E

介绍:

一汽三新产品号：3720030-Q8E
额定电压 Rated Voltage:24V DC
主要功能 Features
刹车灯灯泡或后尾灯灯泡断丝损坏时，报警灯发光报警
Alarm indicator lighes when the filament of stop lamp or rear lamp is broken
雨刷间歇控制器
名称:JG1503

型号:0

介绍:

产品型号：JG1503
产品号：3741060-D131
主配车型：一汽轻型车
主要功能 Features
1、间歇刮水 lntermittently wiping
2、洗涤联动 Subsequently washing
名称:JG2503-24V

型号:0

介绍:

一汽产品号：3741060-240
主配车型：解放J5系列卡车
主要功能 Features
1、间歇刮水 lntermittently wiping
2、洗涤联动 Subsequently washing

名称:JG2502-24V

型号:0

介绍:

福田欧曼产品号：1B24237500004
主配车型：福田欧曼H1系列重卡
主要功能 Features
1、间歇刮水 lntermittently wiping
2、洗涤联动 Subsequently washing

名称:JG2501-24V

型号:0

介绍:

一汽产品号：3740060-50
主配车型：一汽解放五、六平柴系列
主要功能 Features
1、间歇刮水 lntermittently wiping
2、洗涤联动 Subsequently washing

名称:JG2504-24V

型号:0

介绍:

欧曼产品号：1B22037521005
主配车型：福田欧曼奇兵系列轻卡
主要功能 Features
1、间歇刮水 lntermittently wiping
2、洗涤联动 Subsequently washing

名称:JG2501B-24V

型号:0

介绍:

产品型号：JG2501B-24V
产品号：3741010-Q3
主配车型：一汽长轻、哈轻、沈汽等轻型车
主要功能 Features
1、间歇刮水 lntermittently wiping
2、洗涤联动 Subsequently washing
 名称:JG2501B-24V

型号:0

介绍:

产品型号：JG2501B-24V
产品号：3741010-Q3
主配车型：一汽长轻、哈轻、沈汽等轻型车
主要功能 Features
1、间歇刮水 lntermittently wiping
2、洗涤联动 Subsequently washing
 名称:JG1501-12V

型号:0

介绍:

一汽产品号：3741010-Q3
主配车型：一汽长轻、哈轻、沈汽等轻型车
主要功能 Features
1、间歇刮水 lntermittently wiping
2、洗涤联动 Subsequently washing
名称:QD2502

型号:0

介绍:

主要功能 Features
1、发动机起动后断开起动电路以保护起动机构
TO switch off start circuit protection the engine started
技术指标  Specification
1、发电机 N低电压时，3、4接线片保持接通状态
2、发电机N低电压升高10—20秒后，3、4接线片断开
名称:QD2501

型号:0

介绍:

主要功能 Features
1、发动机起动后断开起动电路以保护起动机构
TO switch off start circuit protection the engine started
技术指标  Specification
1、发电机 N低电压时，3、4接线片保持接通状态
2、发电机N低电压升高10—20秒后，3、4接线片断开
