大连开发区二十四号小区道路及管网配套工程.docx

资源描述

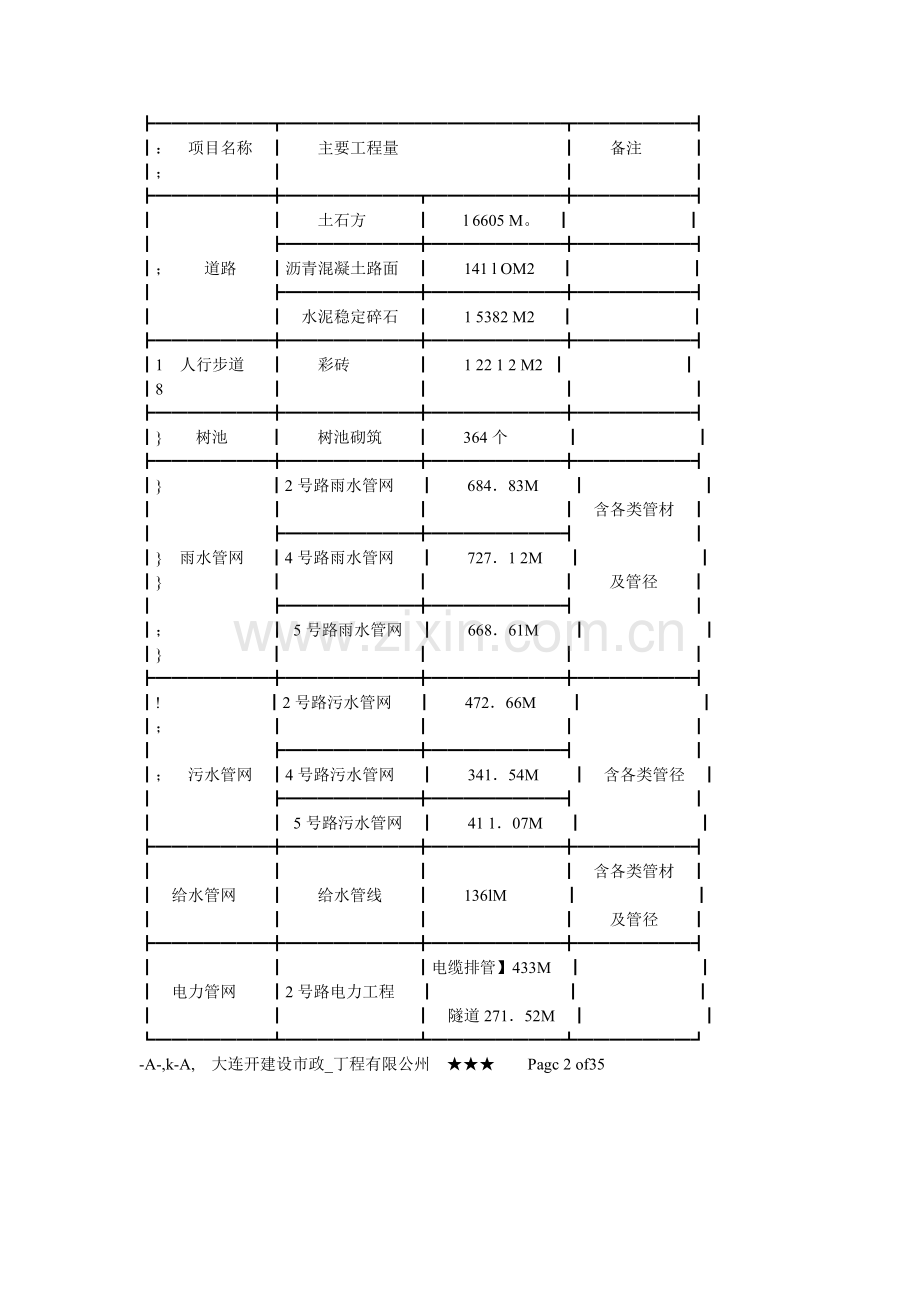

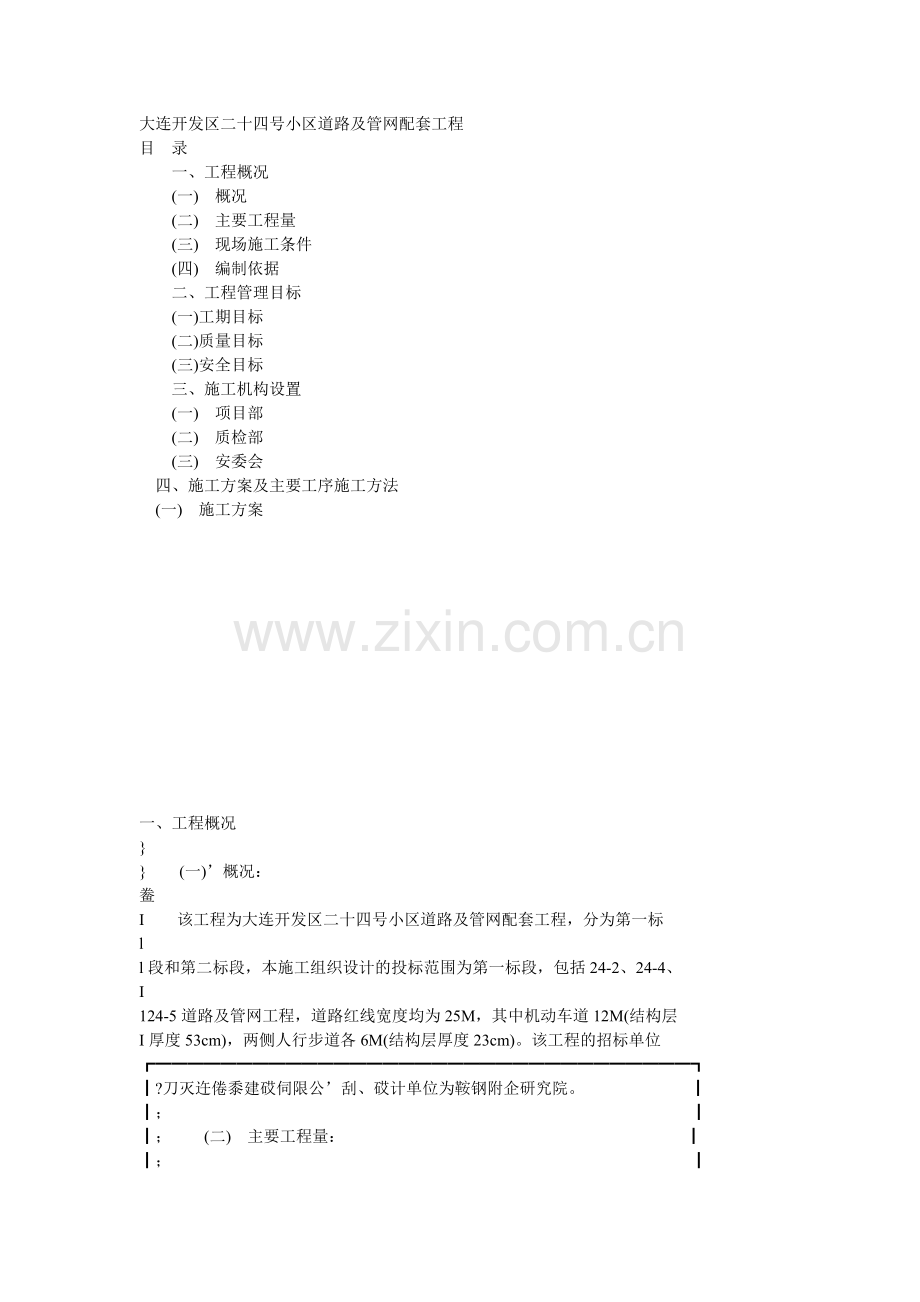

大连开发区二十四号小区道路及管网配套工程目录一、工程概况 (一) 概况 (二) 主要工程量 (三) 现场施工条件 (四) 编制依据二、工程管理目标 (一)工期目标 (二)质量目标 (三)安全目标三、施工机构设置 (一) 项目部 (二) 质检部 (三) 安委会四、施工方案及主要工序施工方法 (一) 施工方案一、工程概况 } } (一)’概况：鲞 I 该工程为大连开发区二十四号小区道路及管网配套工程，分为第一标 l l段和第二标段，本施工组织设计的投标范围为第一标段，包括24-2、24-4、 I 124-5道路及管网工程，道路红线宽度均为25M，其中机动车道12M(结构层 I厚度53cm)，两侧人行步道各6M(结构层厚度23cm)。该工程的招标单位 ┏━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━┓ ┃?刀灭迕倦黍建砹伺限公’刮、砹计单位为鞍钢附企研究院。 ┃ ┃； ┃ ┃； (二) 主要工程量： ┃ ┃； ┃ ┣━━━━━━━┳━━━━━━━━━━━━━━━━━┳━━━━━━━┫ ┃：项目名称 ┃ 主要工程量 ┃ 备注 ┃ ┃； ┃ ┃ ┃ ┣━━━━━━━╋━━━━━━━━┳━━━━━━━━╋━━━━━━━┫ ┃ ┃ 土石方 ┃ l 6605 M。 ┃ ┃ ┃ ┣━━━━━━━━╋━━━━━━━━╋━━━━━━━┫ ┃；道路 ┃沥青混凝土路面 ┃ 141 l OM2 ┃ ┃ ┃ ┣━━━━━━━━╋━━━━━━━━╋━━━━━━━┫ ┃ ┃ 水泥稳定碎石 ┃ 1 5382 M2 ┃ ┃ ┣━━━━━━━╋━━━━━━━━╋━━━━━━━━╋━━━━━━━┫ ┃1 人行步道 ┃ 彩砖 ┃ 1 22 1 2 M2 ┃ ┃ ┃8 ┃ ┃ ┃ ┃ ┣━━━━━━━╋━━━━━━━━╋━━━━━━━━╋━━━━━━━┫ ┃} 树池 ┃ 树池砌筑 ┃ 364个 ┃ ┃ ┣━━━━━━━╋━━━━━━━━╋━━━━━━━━╋━━━━━━━┫ ┃} ┃2号路雨水管网 ┃ 684．83M ┃ ┃ ┃ ┃ ┃ ┃ 含各类管材 ┃ ┃ ┣━━━━━━━━╋━━━━━━━━┫ ┃ ┃} 雨水管网 ┃4号路雨水管网 ┃ 727．1 2M ┃ ┃ ┃} ┃ ┃ ┃ 及管径 ┃ ┃ ┣━━━━━━━━╋━━━━━━━━┫ ┃ ┃； ┃ 5号路雨水管网 ┃ 668．61M ┃ ┃ ┃} ┃ ┃ ┃ ┃ ┣━━━━━━━╋━━━━━━━━╋━━━━━━━━╋━━━━━━━┫ ┃! ┃2号路污水管网 ┃ 472．66M ┃ ┃ ┃； ┃ ┃ ┃ ┃ ┃ ┣━━━━━━━━╋━━━━━━━━┫ ┃ ┃；污水管网 ┃4号路污水管网 ┃ 341．54M ┃ 含各类管径 ┃ ┃ ┣━━━━━━━━╋━━━━━━━━┫ ┃ ┃ ┃ 5号路污水管网 ┃ 41 1．07M ┃ ┃ ┣━━━━━━━╋━━━━━━━━╋━━━━━━━━╋━━━━━━━┫ ┃ ┃ ┃ ┃ 含各类管材 ┃ ┃ 给水管网 ┃ 给水管线 ┃ 136lM ┃ ┃ ┃ ┃ ┃ ┃ 及管径 ┃ ┣━━━━━━━╋━━━━━━━━╋━━━━━━━━╋━━━━━━━┫ ┃ ┃ ┃电缆排管】433M ┃ ┃ ┃ 电力管网 ┃2号路电力工程 ┃ ┃ ┃ ┃ ┃ ┃ 隧道271．52M ┃ ┃ ┗━━━━━━━┻━━━━━━━━┻━━━━━━━━┻━━━━━━━┛ -A-,k-A, 大连开建设市政_丁程有限公州 ★★★ Pagc 2 of35 奎望墨篓曼三。之苎兰!i巨道路熨管嘲配套I程 (三) 现场旅工条件：】、现场动迁完毕，具备施工条件。 2、施工用水用电由施工单位负责解决。 (四) 编制依据： l、建设单位提供的《大连开发区二十四号小区道路及管网配套工程》招标文件，招标编号DJS2005—001。 2、鞍钢附企设计研究院提供的大连开发区二十四号道路及各类管网施工图纸。 3、国家现行的有关规范、标准及规定。二、工程管理目标： (一) 工期目标： ‘ 1、道路路基开竣工日期开工日期：2005年2月25曰竣工日期：2005年4月6日大连开发区二十四号小区道路及管网配套工程 2、道路路面 3、管网工程开工日期：2005年2月25日竣工日期：2005年5月6日开工日期：2005年2月25日竣工日期：2005年3月1 7曰 (二)质量目标：合格工程 (三)安全目标：安全无事故三、施工机构设置： (一)施工项目部 1、项目经理王若辉 2、项目副经理陈勇 3、质量管理李毅 4、材料管理王新 5、计划管理夏士钊 6、安全管理宋国章 7、技术管理夏士钊 (二)质检组组长：王若辉成员：李毅、夏士钊 (三)安委会组长：王若辉成员：陈勇、宋国章：： ★★★人连开建设市政T程有限公吲四、施工方案： (一) 施工方案： l、劳动力安排：初期主要以机械作业为主，后期主要以机械配合人工施工，高峰期安排 50名技工，1 1 0名力工进行施工。 2、机械设备安排：机械设备全部使用公司自有设备，并按施工计划按时进场(详见机械设备使用计划表) 3、施工临建：在工地附近空旷地，整理场地建办公用房，计划办公用房lO米水6米=60 平方米。 4、施工工期安排： (1)道路工程：路基土石方： 2月25日一3月1 9日路床整平碾压： 2月26日一3月2 1日水泥稳定碎石： 3月1 O日一4月6日路面施工： 4月1曰一5月6日 (2)人行步道：彩砖施工： 3月20日一5月6日树池施工： 3月20日一5月6日 (3)雨水工程：沟槽开挖： 2月26日一3月5日平基及基础管座： 2月27日一3月l O日安管： 3月2日一3月l 2日砼管接缝处理： 3月3日一3月1 4日砌筑检查井： 3月3日--3月1 5日回填： 3月1 O日一3月l 7日 (4)污水工程：沟槽开挖： 2月26日一3月2日平基及基础管座： 2月27日--3月1 O日下管： 3月2日m3月1 3日 PE管接缝处理：砌筑检查井：回填： (5)给水工程：沟槽开挖：平基及基础：下管： 3月3日m3月1 4日w 3月4日 3月l 5日-- 3月1 O日 3月1 7日-- 2月26日一3月1日 2月27日 3月3日 2月28日一3月4日管材连接、阀门安装：3月1日一3月6日阀门井、支墩施I： 3月2 1~--3月8日管道试压、冲洗： 3月9日m3月1 5日回填： (6)电力工程：沟槽开挖： 3月1 2日D3月1 7日-- 2月26日 3月6日下管及管材连接： 2月28日一3月8日模板施I： 2月26日一3月l 1日钢筋、砼施512： 2月26日--3月1 3日检查井施工： 3月3日--3月1 5日管沟回填： (7)燃气工程：沟槽开挖： 3月1 O日--3月1 7日 2月26日一3月5日 0：? ★★★大连开建设市政工程有限公司 ★★★ I，agc 6 0f35 大连开发区二十四号小区道路及管网配套工程基础、下管及穿越工程要求：2月27日一3月1 O日 PE管接缝处理及阀门：砌筑检查井：回填： 3月2日一3月l 2日 3月4日一3月l 5日 3月1 O日一3月1 7日 (二) 主要分部分项工程施工方法：由于分项工程较多、工期较短、工程量较大，故各分项工程之间采用平行法施工，各分项工程内部采用流水法作业。施工中对于挖方路段先施工路基土后施工地下管线，对于填方路段采用先地下后地上的施工方法。 l、施工测量 (1)技术标准测量技术标准严格按设计图纸和规范要求，确保排水及路面坡度。 (2)技术措施 ①根据规划局测量大队提供的导线控制点和高程控制点，在施_1：范围内建立一套导线控制网和高程控制网，作为施工时依据。 ②对经过复核认可的导线和高程控制点采用永久性保护措施，如用砼加固等，以保证其使用中的准确性。对导线点将桩栓出路外，在施工中，导线点毁坏后便于及时予以恢复。 ③对使用的导线点和高程控制点每个月检核一次，防止由于其发生变化而引起的施工误差。 ④施工前，对所使用的经纬线仪、水准仪、测距仪等进行检校，合格后方可投入使用。 0 i j ★★★大连开建设市政丁程有限公司 ★★★ Page 7 of’35 ⑤测量建立复核制度，避免错误。 2、道路工程施工方案 (1)道路路基工程 ①路基填筑：填土前，原地面20—30厘米内的杂草、树根、垃圾等杂物清除干净，D85推土机整平，压路机碾压，密实度达到设计要求后，方可进行填土碾压。填土不使用淤泥、垃圾及含有杂草，树木等有机物，填土中较大土块(石块)要打碎以利压实。在路基总宽度内，采用水平分层碾压的方法，每层压实厚度不大于30厘米，虚铺厚度根据现场土壤性质确定。回填过程中，每层填土要用推土机仔细整平，同时注意其含水量，确保在碾压时达到最佳含水量。压路机碾压时自路基边缘向中间进行，碾轮每次需重叠1／2轮宽，碾压 5—8遍，至表面无明显轮迹，且达到要求密实度为止，压路机碾压不到之处，可用重型履带机械压实，达到要求密实度。碾轮外侧距填土边缘不得小于50厘米，以防发生溜坡事故。路基填土时填土宽度两侧各加宽50厘米，碾压成活后，用挖沟机修整到设计宽度、坡度。修整边坡多余土方，用于回填上层路基。 ②路基开挖：在路基开挖前做好场地清理及排水工作，并做好测量放样工作，在开挖坡顶处有明显标志。取土沿其工作面有计划地均匀进行，不得局部过度取土而造成坑洼积水。开挖时不论工程量及开挖深度大小，均自上而 [．塑塑一燮堕坠堕堡一一一一． F=麓黧薹翟一M～或 }补土，并配合压实机压实，避免有松散、软弹、翻浆及表面不平整现象。整 (2)水泥稳定碎石施工工艺流程：施工放样_拌和_运输_摊铺一初压_标高复测_补整一终压 -÷养生 ①、测量放样：按20m一个断面恢复道路中心桩、边桩。 ②、拌和：本工程根据施工环境，水稳混合料采用现场集中拌合的方法，拌合后，运至路内。拌合前将级配碎石充分洒水，含水量要大于最佳含水量的1．2％，第二天拌合时，主要控制水泥含量，检查拌合的均匀性。在每天开始拌和前，按配合比要求对水泥、集料的用量准确计量。拌和时确保足够的拌和时间和遍数，使稳定料拌和均匀。 ③、运输：施工时配备足够的运输车辆，并保持道路畅通，使稳定料尽快运至摊铺现场。 ④、摊铺：采用机械摊铺人工配合的方法施工。摊铺时严格控制好松铺系数，实时对缺料区域进行补整和修边。平整时严格控制顶面高程、平整度，预留压实厚度，原则上“宁高勿低，宁刮勿补。” ⑤、压实：碾压设备采用振动压路机进行碾压，碾压时从两侧向中间，每次要叠l／2轮宽，一般碾压7．8遍。碾压速度初时采用1．3—1．5公里／小时，以后可用2．O．2．5公里／小时的速度。碾压时由边至中，由低至高，由弱至强的 I I赢五赢意=羔曩纛一 }原则碾压，在规定的时间内(不超过四小时)碾压到设计压买度和半整发， }并无明显轮迹时为止。碾压时，严禁压路机在基层上调头或起步时速度过大。 I ⑥、养生：水稳层养生采用洒水养生法，根据天气情况确定洒水次数，确 }茎耄要翥茎二磊茎圣i了姜釜蚕案馨星等雩萋?交通，施工车辆通行时，要 I @)、边石砌筑。 I ①、边石砌筑的质量，对工程外观影响较大，特别是支设铝合金时对沥青 I砼面层的平整度影响更为重要，所以施工时应当引起高度重视。首先根据道娶路中心桩和己完工部分边石钉好边石龙门桩。直线段桩距lo米(双桩)；曲 I线部分根据曲线半径桩距控制在3-5米(单桩)。匡 ②、砌筑前要挂线并随时拉紧检查，如果发现异常情况，要及时找技术人匡员进行核对。现场要备有3米直尺或等长的铝合金靠尺，随机进行检查。 l ③、边石靠背砼浇筑：边石靠背用2～3块模板严格按图纸尺寸支好、固定 I防止跑模，砼用铁钎子插捣密实，项面用木抹子抹平。砼定型后将模板拆下， }向前边支模边浇注砼。 } ④、边石勾缝勾成凹缝，凹进边石面3．5毫米，1：2水泥砂浆，填满缝 l隙。勾缝后及时将边石上残留的灰浆擦净，保证边石清洁。 } ⑤、边石砌筑过程中注意事项：； F ； a、质量不合格边石禁止使用； i b、砌筑时，边石顶面和侧面应离开小线1～2毫米，并将小线拉紧以防跑 ★★★ 大连开建设市政_T程有限公ijJ ★★★ l’age 1()or 35 大连开发区二十四号小区道路及管网配套工程 c、相邻块边石高差要控制在3毫米以内，缝宽控制在8～1 2毫米内，直顺度控制在l 0毫米内。 d、边石勾缝时缝内砂浆要填满。 e、边石后背土石方回填应及时施工，保证边石的稳定性。 f、勾缝、安砌后适当浇水养护。 (4)、沥青混凝土路面的施工主要施工方法：沥青混合料由公司拌合站提供，摊铺机摊铺人工配合的方法施工，全幅路面一次摊铺成型。 ①透层油施工在基层完工并经验收合格后，可以进行透层油施工。 a在洒布乳化沥青前，必须把表面的松散物质、脏物或尘土清扫干净。 b按设计规定喷洒乳化沥青。 c施工完毕，禁止车辆通行。 ②、沥青混凝土路面 a在验收合格已喷洒乳化沥青的基层上，可以进行沥青混凝土面层的施工。 b沥青混合料由公司拌合站提供，要求材料配合比合理，沥青用量适宜，拌合均匀，不能有花白料、粗细料离析、焦枯现象。 c运输过程中，要防雨、防止环境污染，到达工地的温度不低于140度。 d摊铺由ABG型摊铺机人工辅助的方法。高程和横坡、平整度由摊铺机电脑控制，混合料松铺系数取1．20，摊铺温度不低于l lO度。 0：0 ★★★人连开建设市政丁程有限公二J ★★★ Page 11 0门5 大连开发区三：芏婴兰!：垦堕塑丝篁塑竖叁±堡一 ———————————————————————————————一一 e碾压是保证路面质量的最重要一道工序。碾压成型分为初压、复压和终压三个阶段。初压用6—8吨二轮压机或振动压路机(关闭振动装置静压)以 1．5—2．O公里／小时的速度碾压2遍，使混合料得到初步稳定。初压时检查平整度和横坡，必要时预以修整。如在碾压时出现推移，可等温度稍低后再压，如出现横向细缝，应检查原因并及时采取措施纠正。初压后即复压，用1 0_12 吨压路机碾压，速度控制在2．5．3．5公里／小时，用1 O吨振动压路机时，速度控制在5—6公里／／J、时，或相应的胶轮压路机速度控制在4．5_5·5公里／小时，复压4—6遍，至稳定和无显著轮迹为止。终压用振动压路机(关闭振动装置静压)2．4遍，消除复压产生的轮迹确保平整度。终压结束后，待面层冷却后，方可开放交通。当路基为填方时，土方填筑到位后，管线开始施工，管线施工与路基基层同步进行。 3雨水工程施工方莱 (1)、工艺流程：地下管线探明一测量放线一沟槽开挖一平基及基础管座一安管_砼管接缝处理_砌筑检查井一回填 ①地下管线探明在进行图纸查阅、实地踏勘等调查后，对开挖区域中有管线但不明朗地段，采用人工挖探槽的办法进行处理，并且在开挖时采用专人指挥，以免破坏管线。 ②测量放线做好沟槽中心及开挖边线的定位，及中心标高的测定，并加密方便施：【的导线点和水准点，使施工!堕堕型兰堡三!竺兰塑壹堡：了___——————————：：：__i{_；-聂—i1_i五程有限公司★★★ Pagc 12 t，f35 j：：、： ★★★ 大连开建设市政=l。程伺限公叫一一^ “苎。“”～。大连开垄堕三：!婴羔!：垦望堕墨篁堕墼奎三堡．．—一 _—————————————————————————————————一一 a核对水准点并建立足够的临时水准点。 b测量管道地面高程、管道中心线、开挖槽边线以及构筑物位置。 c根据各管线单位的交底以及项目部现场实地调查情况，与各管线单位联系以及协调，排出管沟开挖范围内的埋地管线。 ③沟槽开挖 a采用反铲挖掘机施工，机械挖至路槽底10cm左右人工清槽，这样可防止超挖对基底土的扰动。 b当出现地下水时，沟槽排水采用集水井排水法，在沟槽的两侧挖出排水明沟，其断面为200×300，以3％的坡度坡向集水井，集水井每隔50—lOOm设一个，断面为1．2m×1．2mx 1．5m(沟底以下)，集水井内水用(pl 00泥浆泵排出。 c开挖岳的土方堆放在沟槽边一米以外或自卸汽车进行外运o d沟槽挖完后请监理及对验稽o ④平基及基础管座 a、基础管座施工前检查模板支撑是否有足够的强度、刚度和稳定性，模板接缝要严密，并届Ij脱模剂。 b、基础施工前在槽底每隔4米打一样桩，用样桩控制挖土面、基础面。 c、混凝土基础浇捣砼后12h内不得浸水，并进行养护。 ⑤安管 a管道采用汽车吊垫块法安管。其主要施工程序为：下管_垫块(管道调直)一支模一浇筑混凝土一接口_养护。 b施工要点一—— ==—————————i：i—夏1i；_磊、F而程有限公司 ★★★ Pagc 13。f35 2 0 ★★★大连开建设市政工程确限公”】 ★1．r霄。|dg¨¨”” ～．大连开发区二十四号小区道路及管网配套工程 ————————————————————————————————————————————二—=二-_=二二=二=：=I= 垫块应位置平稳，并测量高程使之符合设计要求。管子的对口间隙控制在 10mm左右。管口接头处应凿毛洗净。 ⑨砼管接缝处理。钢筋砼管道接口为钢丝水泥砂浆抹带接口，抹带前将已凿毛的管口洗刷干净，并刷水泥浆一遍，然后分层进行压抹砂浆和安装钢丝网，抹带砂浆外光内实，钢丝网平整，抹带宽度偏差在+5mm内。 ⑦砌检查井 a施工流程：放出井中心线叶按半径摆砖_按检查井半径摆出井壁砖墙大样_井壁砌筑_井盖安装一内壁抹灰(勾缝)分层压实。 b排水管管口伸入井室30mm，管项砖砌圈加固，以减少管顶压力。 c砌筑检查井的预埋支管，根据设计要求随砌随安。 ⑧回填砼管道管座砼和接口水泥砂浆强度达到设计强度70％时，进行沟槽回填，回填时管道两侧及管项以上0．5m范围内应由沟槽两则同时对称均匀回填，并且两侧高差控制在30cm以内，以防管道位移。 (2)、_J贞臂施工 4号路雨水管线自K0+292．00、K0+342．00需要过引碧管线，所以采用项管施工。该段外部为DNl 200、L=50．00钢管套管，内部为DN700、L=62．00的 ~IDPE管。 ①测量标志的设置：a将地面管道中心桩用经纬仪(精度指标不抵于4”) 引入工作坑两侧坑壁上或支撑上，作为项管中心的测量基线。大连开发区二_十‘四号小区道路及管网配套工程 b将地面的临时水准点用水准仪(精度指标不低于3mm)引入工作坑的底部，设置两点，选择不易碰撞及不遮挡测量视线的地方设置。 c工作坑的中心桩与水准点设置必须牢固可靠，要经常校对并保证准确。中心桩应设可靠的延长桩。 d管道中心桩的位置，要考虑到后背或基础变形的影响。 ②工艺流程：基坑开挖一墙壁支护一后背墙施工一基础施工一设备安装一下管就位一前进挖土与项进一顶进一安装工具胀圈一顶钢管 a工作坑位置选定单向项进时工作坑宜设在下游一侧。按要求利用挖掘机进行开挖，保证基底10cm左右土层采用人工开挖，如局部超挖需用沙土或符合要求的原土填补，并分层夯实。如遇软弱地基，应进行换土处理，换土厚度每层不超过30cm，并分层回填分层碾压(或夯实)碾压密实度大于等于 90％。如遇回填土应进行强夯处理。 b在坑壁四周采用撑板、支撑方木及撑杠的组合进行坑壁支护。 c后背墙：后背土壁应铲修平整，并使壁面与管道顶进方向垂直。在平直的土壁或撑板前横排15cm×1 5cm方木，与土壁或撑板贴紧，枋木前可设置立铁，立铁前再横向叠放l 5cm×40cm横铁。方木应卧到工作坑底以下一定深度，使顶镐的着力中心高度不小于方木后背高度的1／3。靠坑壁横排方木的面积，根据土质允许承载力计算(土壁单位面积上受力不大于土的允许承载力)后背墙的核算见相应规范。后背墙的高度和宽度应按管径大小，后背铁布局计算求得。一般高度可选2~4cm，宽度可选1．2～3．Om。 d基础采用混凝土木枕基础，混凝土强度等级不低于C 1 8，厚度为20cm (不应该小于该处井室的基础加垫层厚度)，浇筑宽度较枕木长50cm。并在 ≮：0 ★★★大连开建设市政工程有限公司 ★★★ PaI呈c 15 or35 r i混凝土内部埋设15cm×15cm的方枕木做轨枕(方木埋入混凝土的面包油毡)。该基础不扰动地基土，且能承受较大荷载。导轨：导轨安装是顶管施工中一项重要工作，安装的准确与否直接影响管子的顶进质量，因此导轨宜选用钢质材料制作，并应有足够的刚度，安装要求如下：两导轨应平行、等高，或略高于该处管道的设计高程，其坡度应与管道坡度一致。安装后的导轨应牢回，不得在使用中产生位移，并应经常检查校核。两导轨的间距可按规范计算得出。导轨的安装允许的偏差值见相应规范。 e设备安装：将千斤顶、顶铁、卷扬机等设备按要求安装 f下管就位：管子应无破损及纵向裂缝；端面要平直；管壁无坑陷或鼓包，管壁应光洁。检查合格后方可用起重设备吊到工作坑的导轨上就位。起重设备经检查、试吊，确认安全可靠方可下管，下管时工作坑内严禁站人，当距导轨小于50cm时，操作人员方可进前工作。第一节管子下到导轨上，测量管子中心及前端和后端的管底高程确认安装合格后方可顶进。 g管前挖土与顶进：若地质条件较好，可超越管端30～50cm挖土。在铁路轨道下不得超过lOcm以外挖土，并随挖随顶，在道轨以为不得超过30cm，同时遵守其管理单位的规定。在不允许土下沉的地段，管子周围一律不得超挖，一般地段，上面允许超挖1．5cm，但在下面135度范围内不得超挖，一定保证管壁与土基表面吻合。 h项进：开始时应缓慢进行，待各接触部位密合后，再按正常顶进速度进行；若发现油路压力突然增高，应停止项进，检查原因并经过处理后方可继续项进，回镐时，油路压力不得过大，速度不得过快；挖出的土方要及时外运，及时顶进，使顶力限制在较小的范围内。 0：? ★★★ 大连开建设市政工程有限公司 ★★★ Page 16 ot’35 ∥二奎垄墅垄堕三：上塑曼!：垦望堕壑笪塑墼奎三堡； i顶钢管：项进钢管必须在项进前采取外防腐层的保护措施，其管节接口 i是在顶进前于工作坑内进行，采用永久性的焊接(补做防腐与保护层)。 4、污水工程施工方案工艺流程：地下管线探明_测量放线一沟槽开挖_平基、砼基础一下管一PE管接缝处理一砌筑检查井_回填 ①地下管线探明在进行图纸查阅、实地踏勘等调查后，对开挖区域中有管线但不明朗地段，采用人工挖探槽的办法进行处理，并且在开挖时采用专人指挥，以免破坏管线。、②测量放线做好沟槽中心及开挖边线的定位，及中心标高的测定，并加密方便施工的导线点和水准点，使施工中随时测量各工序位置和高程。 a核对水准点并建立足够的临时水准点。 b测量管道地面高程、管道中心线、开挖槽边线以及构筑物位置。 c根据各管线单位的交底以及项目部现场实地调查情况，与各管线单位联系以及协调，排出管沟开挖范围内的埋地管线。 ③沟槽开挖 a采用反铲挖掘机施工，机械挖至路槽底20-30cm左右人工清槽，这样可防止超挖对基底土的扰动。如局郴趣曦浠㈣土或符合要求的原土填补，并分层夯实。如遇软弱地基，应进行换土处理，换土厚度每层不超过30cm，并分层回填分层碾压(或夯实)碾压密实度大于等于90％。如遇回填土应进行强夯处理，要求地基承载力大于等于1 20kpa。 0 0 ★★★大连开建设市政_T程有限公司 "A--k-A- Pagc 17 o门5 大连开发区二±婴量!：匡望堕墨笪堕墼奎三堡—一 —————————————————————————————一 b当出现地下水时，沟槽排水采用集水井排水法，在沟槽的两侧挖出排水明沟，其断面为200x300，以3％的坡度坡向集水井，集水井每隔50—lOOm设一个，断面为1．2m×1．2rex 1．5m(沟底以下)，集水井内水用(p 1 00泥浆泵排出。c开挖后的土方堆放在沟槽边一米以外或自卸汽车进行外运。 d沟槽挖完后请监理及时验槽。 ④平基、砼基础 ‘ a、基础管座施工前检查模板支撑是否有足够的强度、刚度和稳定性，模板接缝要严密，并刷脱模剂。 b、基础施工前在槽底每隔4米打一样桩，用样桩控制挖土面、基础面。 c、混凝土基础浇捣砼后12h内不得浸水，并进行养护。舐在成型的砼基础内按高程要求铺沙，待下管完毕后，在两侧铺沙至砼基础上缘一平。 ⑤下管直接采用人工下管，用绳索下至沟底即可。 ⑥PE管接缝处理接口才用热熔焊接，技术要求应满足生产厂家要求。‘ ⑦砌检查井全线检查井采用PE成型检查井。 ⑧回填管道安装达到要求并经监理单位验证合格后，方可进行管沟的回填。回填时，必须管道两侧同步进行。严禁单侧回填，两侧填筑高差不应超过一个土层厚度(200mm-250mm)。沟堡璺塑圭茎苎望堡壁至!竺堡坠圭竺：兰鲞翌望空二了_-————————_：：：—夏—i；-夏、F；—i磊限公司-k'k'k Page 18。f35 l／’0 ★★★大连开建设市政工程有限公司 ‘。a鐾川。训” 孽 } 大连开发区二十四号小区道路及管网配套工程 }不得含有有机物、冻土及粒径大于50mm的砖、石等硬块。 } ‘ } i 5、给水工程施工方案工艺流程：地下管线探明_测量放线一沟槽开挖一平基、基础一下管_管材连接、阀门安装一阀门井、支墩施工_管道试压、冲洗_管沟回填 ①地下管线探明在进行图纸查阅、实地踏勘等调查后，对开挖区域中有管线但不明朗地段，采用人工挖探槽的办法进行处理，并且在开挖时采用专人指挥，以免破坏管线。 ②测量放线做好沟槽中心及开挖边线的定位，及中心标高的测定，并加密方便施工的导线点和水准点，使施工中随时测量各工序位置和高程。 a核对水准点并建立足够的临时水准点。 b测量管道地面高程、管道中心线、开挖槽边线以及构筑物位置。 c根据各管线单位的交底以及项目部现场实地调查情况，与各管线单位联系以及协调，排出管沟开挖范围内的埋地管线。 ③沟槽开挖 a采用反铲挖掘机施工，机械挖至路槽底20-30cm左右人工清槽，这样可防止超挖对基底土的扰动。如局部超挖需用沙土或符合要求的原土填补，并分层夯实。如遇软弱地基，应进行换土处理，换土厚度每层不超过30cm，并分层回填分层碾压(或夯实)碾压密实度大于等于90％。如遇回填土应进行强夯处理，要求地基承载力大于等于1 20kpa。 b当出现地下水时，沟槽排水采用集水井排水法，在沟槽的两侧挖出排水大连开发区二十四号小区道路及管网配套工程明沟，其断面为200x300，以3％的坡度坡向集水井，集水井每隔50．100m设一个，断面为1．2m×1．2mx 1．5m(沟底以下)，集水井内水用(p1 OO泥浆泵排出。 ’ ④平基及基础采用砂垫层基础，砂垫层厚度为20cm，宽度敷设至两侧管外皮各lOcm。 ⑤下管 ’ 直接采用以吊车为主、人工辅助下管。严禁随意将预制直埋保温管滚摔入沟槽内，应用软宽带将预制直埋保温管轻吊放入沟槽内。 ⑥管材连接、阀门安装球墨铸铁管材采用柔性胶圈接口，钢管采用焊接，预留支管线及管件与管道连接采用青铅接口。阀门安装应严格按照图纸要求施工，安装前进行水压试验，合格后方可安装。 ⑦阀门井、支墩施工给水管道在转弯处、三通处均设置混凝土支墩，共同沟内给水管道做法见说明附图。小室施工时，钢筋绑扎应采用2．5cm左右的垫块保证保护层厚度，支模时应注意预留孔的高程控制、保证模板牢固不跑模。其他事项以图纸为准。 ⑧管道试压、冲洗管道试压要求为1。OMPa，试压要求严格按《给水排水管道工程施工及验收规范》操作执行，管道冲洗时，以流速不小于1．5m／s为宜，排放水应引入可靠的排水井中。水冲洗应连续进行，以排出口的水色与入口侧一致为合格。 ⑨管沟回填 0 0 ★★★ 大连开建设市政工程有限公副 ★★★ Pa2e 2()of35 大连开发区二十四号小区道路及管网配套工程 } 水压实验前，除接口外，管道两侧及管顶以上回填高度不应小于0．5m， }水压试验合格后，应及时回填其余部分。管道安装达到要求并经监理单位验 }证合格后，方可进行管沟的回填。回填时，必须管道两侧同步进行。严禁单 I侧回填，两侧填筑高差不应超过一个土层厚度(200mm-250mm)
