古交—太原煤层气输气管道工程竣工资料组卷顺序.docx

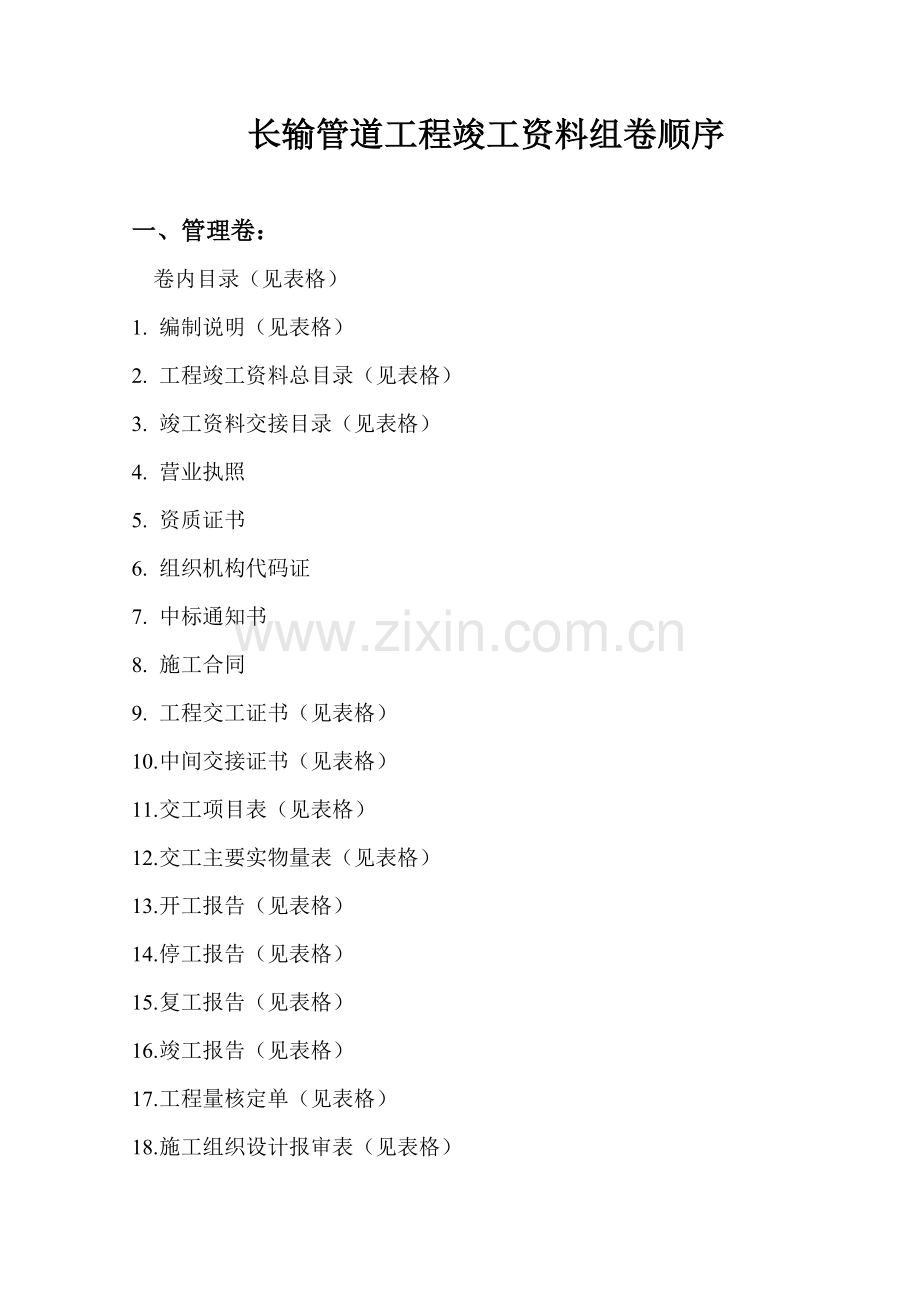

长输管道工程竣工资料组卷顺序

一、管理卷：
卷内目录（见表格）
1. 编制说明（见表格）
2. 工程竣工资料总目录（见表格）
3. 竣工资料交接目录（见表格）
4. 营业执照
5. 资质证书
6. 组织机构代码证
7. 中标通知书
8. 施工合同
9. 工程交工证书（见表格）
10. 中间交接证书（见表格）
11. 交工项目表（见表格）
12. 交工主要实物量表（见表格）
13. 开工报告（见表格）
14. 停工报告（见表格）
15. 复工报告（见表格）
16. 竣工报告（见表格）
17. 工程量核定单（见表格）
18. 施工组织设计报审表（见表格）
19. 施工组织设计（自制）
20. 单位工程质量综合评定表（见表格）
21. 分部工程质量等级汇总表（见表格）
22. 分部工程质量评定表（见表格）
23. 质量保证资料核查表（见表格）
24. 音像、光盘文件交接汇总表 （见表格）
25. 发明、专利、新技术交接记录（见表格）
26. 施工总结（自制）
卷内备考表（见表格）

二、技术卷
（一）通用部分
卷内目录（见表格）
1. 焊接工艺评定报告（一）（二）（见表格）
2. 焊接工艺规程（一）（二）
3. 合格焊工登记表（见表格）
4. 焊工证（自制复印件）
5. 图纸会审记录（一）（二）（见表格）
6. 设计技术交底记录（见表格）
7. 工程技术交底记录（见表格）
8. 设计变更通知(联络)单明细表（见表格）
9. 工程变更单（见表格）
10. 设计变更通知单（见表格）
11. 工程变更联络单（见表格）
12. 工程签证（见表格）
13. 隐蔽工程检查记录（见表格）
14. 无损检测报告（检测单位提供）
15. 施工技术方案报审表（见表格）
16. 施工方案（自制）
17. 合格证汇总表（分安装、土建、电气、仪表）（见表格）
18. 合格证张贴单
1) 防腐成品管合格证
2) 冷弯管合格证
3) 热收缩套合格证及检验报告
4) 锌带阳极合格证质量证明文件
5) 锚固法兰合格证
6) 焊条、焊丝合格证
7) 砼套管合格证
8) 弯头合格证
9) 套管内支架合格证
10) 土建材料(如有土建、电气、仪表等资料的合格证，按目录顺延)
卷内备考表（见表格）

（二）安装类
卷内目录（见表格）
1. 测量放线记录（见表格）
2. 管道施工记录（见表格）
3. 管道施工记录（附页）
4. 焊缝表面检查记录（已发）
5. 管线焊口分布图（见表格）
6. 焊口返修记录（见表格）
7. 管沟复测记录（见表格）
8. 管沟开挖及回填检查记录（见表格）
9. 热收缩套材料剥离强度测试记录（见厂家提供单）
10. 管道防腐补口补伤施工记录（见表格）
11. 防腐层电火花检测记录（见表格）
12. 管道工程隐蔽检验记录
13. 管道埋深抽查记录（见表格）
14. 管道里程、测试、转角标埋设记录（见表格）
15. 测试桩安装记录（见表格）
16. 阳极地床安装记录（见表格）
17. 牺牲阳极电参数测试记录（见表格）
18. 锌带牺牲阳极安装记录（见表格）
19. 牺牲阳极埋设记录（见表格）
20. 阴极保护检查（通电）头（片）安装记录（见表格）
21. 管道静电接地测试记录（见表格）
22. 管道线路构筑物施工检查记录（见表格）
23. 顶管穿越顶管检查记录（见表格）
24. 管道穿越工程隐蔽检查记录（见表格）
25. 管道穿越公路（铁路）复测记录（见表格）
26. 管道清管记录（见表格）
27. 管道试压记录（见表格）
28. 管道试压检查记录（见表格）
29. 埋地管道防腐层音频检漏记录（只有复印件）
30. 管道竣工测量成果表（见表格）
31. 管道线路青苗赔偿及地貌恢复检查合格证（见表格）
卷内备考表（见表格）

（三）土建类
卷内目录（见表格）
1. 主要设备说明书与合格证交接清单（见表格）
2. 交工主要设备及容器表（见表格）
3. 放线定位验收记录（见表格）
4. 地基验槽记录（见表格）
5. 回填土夯实施工记录（见表格）
6. 砌体工程验收记录（见表格）
7. 主体结构验收记录（见表格）
8. 门窗进场验收记录（见表格）
9. 屋面找平层工程验收记录（见表格）
10. 合格证汇总表（见表格）
11. 合格证张贴单
卷内备考表（见表格）
三、竣工图卷
卷内目录（见表格）
1. 竣工图资料交接目录（见表格）
2. 竣工图
卷内备考表（见表格）

85mm
85mm
A4纸张
交工文件装订方法

交工表格
12mm
18mm

Φ3.5mm

案卷号：
第 卷
第 册

建设工程交工技术文件

工程名称：

建设单位（公章） 监理单位（公章） 施工承包单位（公章）

项目经理： 项目总监： 项目经理：
项目总工： 项目总工：

年 月 日 年 月 日 年 月 日

竣 工 资 料

案卷名称

资料类别
案卷顺序

编 制 人
审 核 人
技术负责人
单位负责人

编制单位：
编制日期： 年 月

管
理
卷

编 制 说 明

工程竣工资料总目录
序

号
案 卷 号
工程编号
题 名
数 量
保 管

期 限
密级
编 制 单 位
资 料
图

竣工资料交接目录
工 程 名 称

共 页
第 页
序号
编 号
名 称
张 数
备 注

移

交

单

位

（盖章）

经办人 ：

年 月 日
接

受

单

位

（盖章）

经办人 ：

年 月 日

工 程 交 工 证 书
工 程 名 称

开工日期

竣工日期

交工起止日期

主
要
工
程
内
容

鉴

定

监
理
意
见

施工单位：

（公章）

负责人：

年 月 日

建设单位：

（公章）

负责人：

年 月 日
参加交工工作其他代表

中 间 交 接 证 书
工程名称

合同编号

监理单位

设计单位

施工单位

交接日期
年 月 日
中间交工简要内容：
中间交工的条件：
交工情况（符合设计的程度、主要缺陷及处理意见）：
质量鉴定：
附件：
其他代表： 年 月 日
施 工 单 位
设 计 单 位
监 理 单 位
建 设 单 位

单位公章：

代表：

年 月 日

单位公章：

代表：

年 月 日

单位公章：

代表：

年 月 日

单位公章：

代表：

年 月 日
交 工 项 目 表
序
号
单位(分部)工程名称
主 要 内 容
开竣工日期
备 注
单 位
数 量

审 核：
年 月 日
制 表：
年 月 日

交 工 主 要 实 物 量 表
序
号
名 称 及 规 格
单
位
数 量
竣工日期
备 注

审核人：
年 月 日
制表人：
年 月 日

开 工 报 告
建设单位

施工单位

工程编号

工程名称

工程地点

工程类别

工程规模

工程造价
万元
物质储备情况）
开工条件（四通一平，图纸会审

工 程 内 容

计划开工日期： 年 月 日 计划竣工日期： 年 月 日
施 工 单 位
监 理 单 位
建 设 单 位

（单位盖章）

项目负责人：

年 月 日

（单位盖章）

总 监：

年 月 日

（单位盖章）

项目负责人：

年 月 日
停 工 报 告
建设单位

施工单位

工程编号

工程名称

工程类别

工程数量

停工日期

停

工

原

因

施 工 单 位
监 理 单 位
建 设 单 位

（单位盖章）

项目负责人：

年 月 日

（单位盖章）

总 监：

年 月 日

（单位盖章）

项目负责人：

年 月 日
复 工 报 告
建设单位

施工单位

工程编号

工程名称

工程类别

工程数量

停工日期
年 月 日
复工日期
年 月 日
实际停工损失

停

工

原

因

复

工

说

明

施 工 单 位
监 理 单 位
建 设 单 位

（单位盖章）

项目负责人：

年 月 日

（单位盖章）

总 监：

年 月 日

（单位盖章）

项目负责人：

年 月 日
竣 工 报 告
工程名称

开工日期

竣工日期

竣
工
工
程
内
容

检
查
、
评
定

遗
留
内
容

施 工 单 位
监 理 单 位
建 设 单 位

（单位盖章）

项目负责人：

年 月 日

（单位盖章）

总 监：

年 月 日

（单位盖章）

项目负责人：

年 月 日

工 程 量 核 定 单
工 程 名 称

项目名称

序号
工作名称及内容
单位
核定数量
备注

施工单位技术负责人：

签字：_____________
年 月 日

（盖章）

项目经理：_______________

年 月 日
监理工程师审核意见：

签字：_____________
年 月 日

（盖章）

总监：__________________

年 月 日
建设单位现场代表审核意见：

签字：______________
年 月 日

（盖章）

建设单位负责人：___________

年 月 日
本表用于施工单位在工程量增减时最终签证，一式五份，建设单位、监理单位各一份，施工单位三份进档。
施工组织设计报审表
工程名称： 　　　 　　编号：
　致： （监理单位）
我方已根据施工合同的有关规定完成了 工程的施工组织设计的编制，并经我单位上级技术负责人审查批准，请予以审查。
附：施工组织设计 份

承包单位(章)

技术负责人
日 期
专业监理工程师审查意见：

专业监理工程师
日　 期
总监理工程师审核意见：

项目监理机构
总监理工程师
日　 期
建设单位意见：

建设单位负责人
日 期
单位工程质量综合评定表
工程名称： 开工日期： 年 月 日
施工单位： 竣工日期： 年 月 日
项 次
项 目
评 定 情 况
核 定 情 况
1
分部工程质量评定汇总
共 个分部， 其中优良 个分部，优良率 %；
共 个主要分部，其中优良 个。

2
质量保证资料核查
共核查 项，其中符合要求 项，经鉴定符合要求的 项。

3
抽查结果
共抽查 个分部，其中符合原评定的质量等级的 个。

施工单位评定等级：

公章
质量检验部门负责人：
技术负责人：

年 月 日

建设(监理)单位认定等级：

公章

负责人：

年 月 日

工程质量监督站核定等级：

公章

负责人：

年 月 日

分部工程质量等级汇总表
单位工程名称：
序 号
分部工程名称
等 级
性 质
抽查结果
合 格
优 良
1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

合计

优良率 %
评
定
单
位
施工技术负责人：

年 月 日
施工单位质量检验部门
专职质量检查员：

年 月 日
监理单位负责人：

年 月 日
建设单位负责人：

年 月 日
分部工程质量评定表
单位工程名称： 分部工程名称： 分部工程性质：
序号
分项工程名称
等 级
性 质
抽查结果
合 格
优 良
1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

合计

优良率 %
评
定
等
级

质量检查员：
技术负责人：
工程负责人：
年 月 日

核
定
等
级

监理单位负责人：
建设单位负责人：
年 月 日

质量保证资料核查表
序 号
项 目 名 称
份 数
核抽查情况

核 查

结 果
施工单位技术部门核查人：
监理单位核查人：
建设单位核查人：
工程质量监督站核查人：

年 月 日

音 像、光 盘 文 件 交 接 汇 总 表
工程名称

交接日期

序 号
文 件 名 称
数 量
主 要 内 容
备 注

交件人：

年 月 日
收件人：

年 月 日
发明、专利、新技术交接表
工 程 名 称

交接日期

序 号
交出单位
成果、专利、新技术代号
主要内容
负责人及主要参加人

交件人：
年 月 日
接受人：
年 月 日
卷 内 备 考 表

说明：本卷共分__________册，本册为第________册，
本册包括文字资料________页，图纸资料__________页，
共__________页。

立卷人： 审核人：
年 月 日 年 月 日

技术卷
（通用部分）

卷 内 目 录
序 号
文 件
编 号
责任者
文件材料题名
日期
页次
备注

焊 接 工 艺 评 定 报 告（一）

单位名称： 批准人签字：
焊接工艺评定报告编号 日期：
焊接工艺指导书编号
焊接方法
机械化程度（手工、半自动、自动）
接头（ 用简图画出坡口形式、尺寸
垫板、焊缝层次和顺序等 ）
母材：
钢材标准号
钢号
类、组别号 与类、组别号 相焊
厚度（mm）
直径（mm）
其它
焊后热处理：
加热温度（℃）
保温时间（h）

保护气体
气体种类
混合气体成份
填充金属：
焊条标准
焊条牌号
焊丝钢号、尺寸
焊剂牌号
其它
电特性：
电流种类
极性
焊接电流（A）
电弧电压（V）
其它
焊接位置：
对接焊缝位置 方向（向上、向下）
角焊缝位置

预热：
预热温度（℃）
层间温度（℃）
其它
技术措施：
焊接速度
摆动或是不摆动
摆动参数
多道焊或单道焊（每面）
单丝焊或多丝焊
其它
焊缝外观检查：

焊 接 工 艺 评 定 报 告 （二）
无 损 检 测

渗透探伤(标准号、结果) 超声波探伤(标准号、结果)
磁粉探伤(标准号、结果) 射线探伤(标准号、结果)
其它

拉 力 试 验 报告编号
试样号
宽
(mm)
厚
(mm)
面积
(mm2)
断裂载荷
（N）
抗拉强度(MPa)
断裂特点和部位

弯 曲 试 验 报告编号
试样编号及规格
试样类型
弯曲直径(mm)
试验结果

冲 击 试 验 报告编号
试样号
缺口位置
缺口形式
试验温度(℃)
冲击功(J)

角焊缝试验和组合焊缝试验

检验结果：
焊透 未焊透
裂纹类型和性质：(表面) （金牙）
两焊脚尺寸差

其 它 检 验

检查方法（标准、结果）
焊缝金属化学成份分析（结果）
其它
结论：本评定按 规定焊接试件检验试样，测定性能，确认试验记录正确，
评定结果（合格、不合格）

施 焊

焊接时间

标记

审 核

日 期

填 表

日 期

焊 接 工 艺 规 程
焊 接 工 艺 规 程
工程名称

焊接工艺说明书编号

工艺评定报告编号

日 期

焊接方法 机械化程度
母材：
钢号 与钢号 焊接
类别号 与类别号 焊接
厚度
直径
焊接位置
对接焊缝位置
有焊缝位置
清根
清根方法
焊接材料
焊条型号、规格
焊丝牌号、规格
焊剂牌号
保护气体种类
混合气体成分
焊材烘干：
预热/后热
预(后)热温度
加热方法
测温方法
层间温度
焊后热处理
热处理温度
恒温时间
升温速度
降温速度
冷却方式
焊 材
烘 干 温 度
保 温 时 间

电 特 性
电源种类

极 性
焊接设备：
焊接工艺适用范围：
厚度
直径
其它
