城区市政工程调绘技术设计书范本.docx

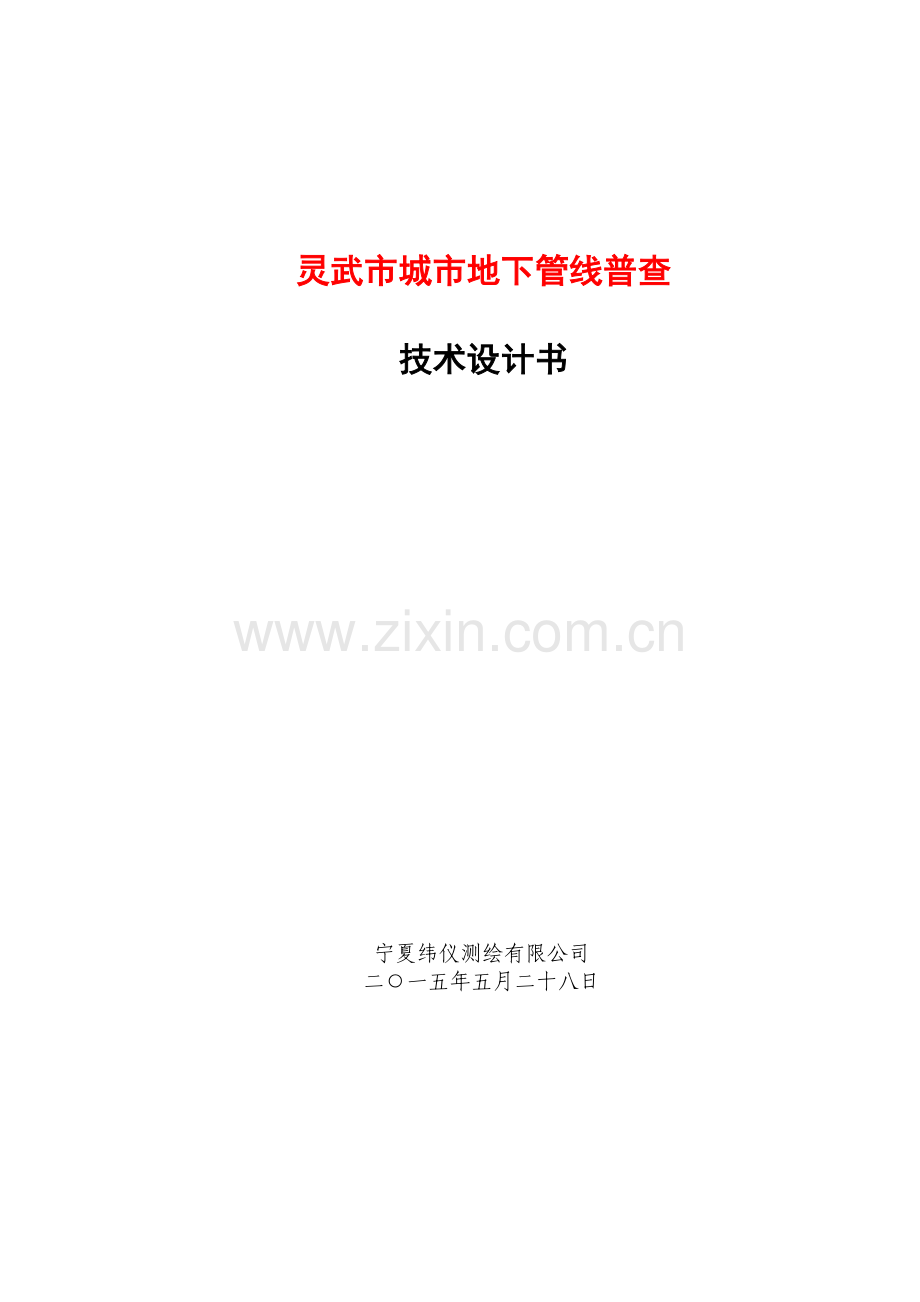

灵武市城市地下管线普查技术设计书宁夏纬仪测绘有限公司二一五年五月二十八日目 录目 录11 概述11.1 任务来源与目的11.2 测区范围11.3 项目工作量和工作内容11.4 测区行政隶属11.5 作业区自然地理概况12 已有资料情况及利用分析22.1 控制资料22.2 专业管线资料22.3 其他图件资料23 作业依据34 成果主要技术指标和规格34.1 测绘基准34.2 成果基本精度要求34.2.1 地下管线隐蔽管线点的探查精度34.2.2 地下管线点的测量精度34.2.3 地下管线图测绘精度44.2.4 地下管线探测取舍标准44.2.5 地下管线探测必须查明与测注的项目44.2.6 地形图修测精度54.2.7 图根控制点精度54.2.8 成图比例尺54.2.9 分幅与编号54.2.10 数据格式65 软、硬件要求66 作业技术路线和流程67 各工序作业方法、技术指标和要求77.1 地下管线的现况调绘77.2 地下管线的探查87.2.1 一般要求87.2.2 实地调查97.3 地下管线的测量107.3.1 一般规定107.3.2 图根控制测量117.3.3 地下管线测量137.3.4 地形图测量147.4 管线图编绘147.4.1 一般规定147.4.2 综合地下管线图的编绘157.4.3 专业地下管线图的编绘177.4.4 地下管线成果表的编制188 质量保证措施188.1 组织保证188.2 制度保证188.3 质量控制198.4 质量检查199 提交的成果资料2010 附录2110.1 地下管线图例2210.2 地下管线的代号和颜色2210.3 地下管线探测安全保护规定2310.4 管线点符号图例与代码2410.5 明显管线点调查表261 概述1.1 任务来源与目的城市管线及其附属设施是保障城市运行的重要基础设施和“生命线”。为了全面查清城市管线分布情况，建立城市管线信息管理系统，保障城市有序发展和人民财产安全，根据国务院办公厅关于加强城市地下管线建设管理的指导意见（国办发【2014】27号）、住房城乡建设等部门关于开展城市地下管线普查工作的通知（建城【2014】179号），决定在灵武全市开展城市管线普查工作，为统一技术要求，保证地下管线探测数据的准确、可靠和科学，特编制本技术设计书，待审查批准后作为本工程作业依据。1.2 测区范围测区范围为灵武市城区四环路（东至秦渠、西至西二环、南至南二环、北至北二环）以内及新区；灵武农场场区；灵武市区至灵武火车站；滨河大道。1.3 项目工作量和工作内容灵武市城区市政工程的调绘与测量。工作内容为：调绘与测量上述范围内的供电、通信、给水、排水、供气、路灯、灌溉、雨水综合管沟及地下构筑物的平面位置、走向、埋深、规格、材质等，以及锅炉房、污水处理站、各类塔、公园、广场、医院、敬老院、养老院等公共工程的地形图和范围内的管线，和上述范围内的城市道路工程地形图测绘。1.4 测区行政隶属 灵武市辖1个街道（城区街道），6个镇（东塔镇、郝家桥镇、崇兴镇、宁东镇、马家滩镇、临河镇），2个乡（梧桐树乡、白土岗乡），1个国有农场（灵武农场），1个国有林场（狼皮子梁林场）。1.5 作业区自然地理概况 灵武市位于宁夏中部，地理坐标东经105.59-106.37，北纬37.60-38.01。地处黄河东岸，东靠盐池县，南接同心县、吴忠市，西滨黄河与永宁县相望，北与内蒙古鄂托克前旗接壤，是宁夏回族自治区首府银川市所辖市县区之一。南北长98公里，东西宽54公里，总面积4639平方公里。 灵武市属典型的中温带大陆性干旱气候，气候干燥，四季分明，春暧迟，夏热短，秋凉早，冬寒长。年平均气温8.8，年均降水量206.2-255.2mm。整个作业区内地势平坦，区内道路交通发达、路网密集。道路及地块绿化率较高，具有良好的通视条件，大部分地区可以使用GPS进行RTK作业。2 已有资料情况及利用分析2.1 控制资料1.平面控制资料(1) 测区已有D级GPS控制点3个，分别为“GPS01”、“GPS02”和“GPS12”。经了解得知，该成果属城市独立坐标系与1985年国家高程基准。检核后较差符合要求，可以作为测区内控制测量的起算数据。(2)宁夏连续运行卫星定位参考站综合服务系统覆盖整个测区，可以用以加密图根控制点及进行管线点测量、相关地形要素修测的地物点测量。2.高程控制资料测区内有国家四等水准路线，有水准点约6点，分别是I121I126，成果为1985国家高程基准，该成果通过检测合格后，可作为高程控制起算点。2.2 专业管线资料已有的各种管线资料：(1)地下管线设计图；(2)地下管线报批的红线四至图；(3)地下管线的放线(定线)图及成果表；(4)地下管线的施工图、技术说明及成果表；(5)地下管线竣工图、断面图、技术说明及成果表；(6)前期完成的地下管线探测成果资料。上述资料用以制作地下管线现况调绘图。2.3 其他图件资料(1)灵武市城乡建设局于2012年组织实施完成的1:500比例尺地形图成果和2014年组织实施完成的灵武市1:500比例尺地形图补测项目成果，作为地下管线现况调绘和管线调查的基础地形图。(2) 灵武市行政区域图、交通旅游图，可作为本项目工作参考用图。3 作业依据(1) CJJ61-2003城市地下管线探测技术规程，以下简称规程；(2) CJJ8-99城市测量规范；(3) CJJ100-2004城市基础地理信息系统技术规范规范；(4) GB/T18314-2009全球定位系统（GPS）测量规范；(5) CJJ/T73-2010卫星定位城市测量规范；(6) GB/T20257.1-2007国家基本比例尺地形图图式第一部分：1:500 1:1000 1:2000 地形图图式；(7) GB/T24356-2009测绘成果质量检查与验收；(8)GB/T 18316-2008数字测绘成果质量检查与验收；(9) DB32/T 1223-2008GPS高程测量规范；(10)本技术设计书。4 成果主要技术指标和规格4.1 测绘基准(1)平面坐标系统采用灵武市城市独立坐标系，中央子午线10500，3度带高斯正形投影。(2)高程系统采用1985国家高程基准。4.2 成果基本精度要求4.2.1 地下管线隐蔽管线点的探查精度平面位置限差：0.10h；埋深限差：0.15h。（式中h为地下管线的中心埋深，单位为厘米，当h小于100厘米时则以100cm代入计算）4.2.2 地下管线点的测量精度平面位置中误差不得大于5cm（相对邻近控制点）；高程测量中误差不得大于3cm（相对邻近控制点）。4.2.3 地下管线图测绘精度地下管线与邻近建筑物相邻管线以及规划道路中心线的间距误差不得大于图上0.5mm。4.2.4 地下管线探测取舍标准地下管线探测取舍标准见表1。地下管线种类取舍标准给水内径100mm排水污水内径300mm雨水方沟400mm400mm，内径300mm液化（天然）气全测电力电压380V电信（联通）全测有线电视全测热力全测工业管道全测表1：地下管线探测取舍标准4.2.5 地下管线探测必须查明与测注的项目地下管线探测必须查明与测注的项目见表2。管线种类地面建(构)筑物管线点量注项目测注高程位置特征点附属物给水水源井、净化池、泵站、水塔、清水池弯头、变径点、变深点、变材点、多通点、堵头阀门、放水口、消防栓、各种窨井、水表管径、材质管顶及地面标高排水(雨水、污水)化粪池、净化池、泵站、暗沟地面出口、沉淀池弯头、变径点、深点、变材点、多通点、进出水口检查井、跌水井、水封井、冲洗井、沉淀井、排污装置管径、断面尺寸、材质管底、方沟底、沉淀井底及地面标高电力变电室、配电房、高压线塔(杆)弯头、变径点、变深点、变材点、多通点、上杆、下杆人孔井、变压器、塔、各种窨井电压、断面尺寸、条数、材质套管孔数、孔径、材质、分权属占有孔数缆顶、沟(管、道)顶及地面标高电信联通变换站、控制室、差转台、发射塔(杆)弯头、变径点、变深点、变材点、多通点、上杆、下杆人孔井、接线箱、各种窨井、手孔井材质、断面尺寸、套管孔数、孔径、材质、分权属占有孔数直埋缆顶、管块顶及地面标高有线电视变换站、控制室弯头、变径点、变深点、变材点、多通点、上杆、下杆人孔井、接线箱、各种窨井材质、电缆或光缆根数管顶及地面标高液化（天然）气气化站、调压房、储配站、门站弯头、变径点、变深点、变材点、多通点排气装置、阀门、凝水缸、各种窨井管径、材质、断面尺寸管顶及地面标高热力管道锅炉房、换热站、动力站弯头、变径点、变深点、变材点、多通点阀门、疏水器、补偿器、检修井管径、材质、管沟(套管)尺寸管顶及地面标高工业管道动力塔、冷却塔、加压站、支架弯头、变径点、变深点、变材点、多通点排液(污)装置、各种窨井、阀门管径管顶及地面标高注：1、部队、铁路及其它专业管线参照本表规定执行，但应注明权属单位及用途。2、电力、热力管沟(道)测注的平面位置为管沟(道)几何中心位置。3、管线埋深：电力以管沟(道)内最上一条电缆埋深为准，热力测至管线外顶；管沟(道)埋深测至沟(道)外顶，并注明管沟几何尺寸；电信管块测注的平面位置为管块几何中心，埋深为管块顶。表2：地下管线探测必须查明与测注的项目4.2.6 地形图修测精度修测的明显地物点间距中误差不得大于图上0.4mm；明显地物点平面位置中误差不得大于图上0.5mm（相对邻近控制点）；高程注记点中误差不得大于0.15米（相对邻近控制点）。4.2.7 图根控制点精度图根控制点相对于起算点的点位中误差不得大于5cm；相对于起算点的高程中误差不得大于5厘米。4.2.8 成图比例尺成图比例尺为1:500。4.2.9 分幅与编号分幅：采用50 cm50cm正方形分幅。图幅编号：以图幅的西南角坐标整公里数编号，X坐标在前，Y坐标在后，坐标值以km为单位，取小数点前两位为12000分幅图号，如2815；在12000分幅图号基础上加14流水号为11000分幅图号，如28151；在11000分幅图号基础上加14流水号为1500分幅图号，如281514。4.2.10 数据格式图形文件命名方式为xxxxxx.dxf，数据格式要求与AutoCAD R14或R14以下版本兼容。提交的管线图形采用.DWG、属性文件采用.xls两种文件格式存放。5 软、硬件要求1.使用软件(1)经鉴定的GPS测量平差软件和水准测量平差软件；(2)基于AUTOCAD2008平台下自主开发的地下管线测量综合数据处理系统；(3)其他符合要求的数据处理软件。2.使用硬件(1)双频GPS接收机6台套； (2)手持激光测距仪3台套；(3)全站仪2台套；(4)计算机、打印机、绘图仪等。投入使用的测量仪器必须按相关要求检定合格。6 作业技术路线和流程1.作业技术路线本项目的基本作业路线为：资料收集与地下管线现况调绘地下管线实地调查地下管线探查地下管线测量地下管线图编绘及成果表编制编制技术总结和检查报告成果检查验收与归档。2.作业流程作业流程见图1。收 集 资 料踏 勘调绘方法试验控制测量 编写技术设计书隐蔽管线点探查否现 场 检 查明显管线点调查管线点测量建立数据文件 数据检查测量检查否否管线图编绘及成果表编制三级检查否成果验收、归档 图1：作业流程图7 各工序作业方法、技术指标和要求7.1 地下管线的现况调绘1. 收集2.2所述的各种地下管线资料并对其进行分类和整理，将其位置转绘在1:500地形图上(一般采用数据套合的方法)。2. 已有地下管线现况调绘图应根据地下管线竣工图所示尺寸及成果表进行转绘，如无竣工图及竣工测量资料的地下管线，可根据其设计图、施工图和权属单位标绘图等有关资料进行转绘。3. 转绘地下管线应根据地下管线特征点的有关坐标数据展绘，如无坐标数据，可根据地下管线与邻近的建(构)筑物、明显地物点、现有路边线等的相互关系展绘。依比例转绘的内容按表2规定执行。4.已有地下管线现况调绘图应采用透明色笔并按照规定的颜色转绘，线粗不大于0.7mm。各种符号转绘按10.1规定的图例执行。现况调绘图必须注明地下管线的权属单位、管径、规格、材质、性质、埋设年代等。如有管线走向、特征点的坐标、高程等数据应编列相应的管线成果表，并注明数据来源和精度。5. 有必要时可请各专业管线权属单位安排熟悉管线情况的人员协助进行已有管线调绘工作。7.2 地下管线的探查7.2.1 一般要求1. 地下管线探查在管线现况调绘的基础上，采用实地调查和仪器探查相结合的方法进行。可以推广使用新技术、新方法，但不论采用何种技术、方法，其探测精度必须满足4.2.1的规定，同时应按规程4.6.4的规定进行开挖验证，并做好记录，作为成果资料上交。2. 地下管线探查应查清各种管线的敷设状况、在地面上的投影位置和埋深，并在地上设置管线投影中心标志点作为连测的管线点。同时应查明管线种类、管径、性质、规格、材质、权属单位、附属设施等。其中埋设在同一管块(沟)中的不同权属的电力或电信等电缆要分别查明，并在成果表的备注栏内注明。3. 管线点标志一般应设置在特征点上，在无特征点的直线段上也应设置管线点，其设置间距应不大于75m。特征点包括分支点、转折点、起讫点、变深点、变径点、变材点、上杆、下杆等。地下管线立体交叉时，应在避开交叉电磁场干扰的条件下，尽量靠近交叉点设置管线点。附属物点包括：接线箱、变压器、人孔井、手孔井、阀门井、消防栓、各种窨井、仪表井等中心点(详见表2)。4. 对于所有两个以上入口(多盖)的电信检修井，管线点应设置在管线进、出井的实际位置，并定出井的实际位置。电信电缆按方沟形式敷设，按探测要求，要调注断面尺寸、电缆条数、最上面一根电缆顶高。5. 给水窨井中的管线特征点和阀门，偏离窨井中心位置时，按其几何中心位置在地面的投影定管线点；一个窨井中有多个(2个以上)阀门，每个阀门的实际位置在地面的投影都要定管线点。6. 电信检修井、电力的电缆竖井、热力管线的检修井等均要测出井位范围在地面的投影位置。7. 街道两侧人行道上有雨水篦和检查井的，只标定检查井，其符号用雨水篦符号。8. 当管线弯曲时，至少在圆弧起讫点和中点上设置管线点。当圆弧较大或是不规则弯曲时，适当增加管线点，以保证其弯曲特征和探测精度。9. 给水、燃气、热力等管线三通从主管向上垂直引出的支管要做两个点处理，坐标相同，标高不同。10.燃气管线的变径点，由于在实地难以确定其具体点位，可参考调绘图上已经标注的变径点的位置，在实地设置变径点。在数据库的备注栏中注“变径”以及“参考点”。在编写制表说明时对参考点作注释：“参考点点位根据调绘图而定，未经探测，仅供参考”。其它管线的变径点难以在实地探测时，如果调绘图可信度较高，可参考前法。11.各种管线的沟管1.5米时，按比例实测范围，以虚线表示宽度，与管线同颜色，沟内连线。12.地下管线探查应对隐蔽管线点采用仪器探查方法进行搜索、定位、定深和追踪。13.管线点编号采用管线代号和点号组成，其中管线代号按附录10.2执行，点号用阿拉伯数字标记，其图上编号以每一幅1:500地形图为单元分别按顺序编号(如J12表示给水管道第12号管线点)。编号原则是先干管，后支管，顺序为由西到东，由北到南。外业物探点号要保证在一个测区内唯一。14.管线点的地面标志，应保证在管线探测成果验收前不毁失、不移位和易于识别，用统一规格的铁钉打入地面至平，用颜色油漆以铁钉为中心(或附属设施井盖中心位置)注上记号“”及管线点号，并在管线点附近明显且能长期保留的建(构)筑物、明显地物点上，用红色油漆标注管线点号和栓距，以便于实地寻找。书写时应保持市容环境的美观。15.通向单位、小区的地下管线，一般情况下探测到围墙。16.探查作业时应注意安全，必须按附录10.3的安全保护规定进行作业。7.2.2 实地调查1.实地调查应在现况调绘图所标示的各类管线位置的基础上进一步实地核查，并对明显管线点作详细调查、记录和量测，填写明显管线点调查表，同时确定必须用仪器探查的管线段。2.对明显管线点(包括接线箱、变压箱、阀门、消防栓、人孔井、手孔井、阀门井、检查井、仪表井等附属设施)各种数据应直接开井量测，并必须采用经检验的钢尺测量，读数至厘米。3.地下管线实地调查项目按表3执行。4.有必要时，可邀请权属单位的有关人员和熟悉地下管线情况的人员参加地下管线的实地调查。管线类别埋深断面尺寸载体特征管线材质管道流体性质管块孔数电缆条数附属设施权属单位建设日期管(沟块)外顶管(沟块)内底管径宽高压力电压流向给水排水管道方沟液化（天然）气电力直埋沟道电信（联通）直埋管块有线电视直埋沟道热力直埋管沟工业管道注：、表中“”为应调查项目。表3：地下管线的实地调查项目7.3 地下管线的测量7.3.1 一般规定1.地下管线测量包括图根控制测量、管线点连测和对原有数字化地形图的带状检测(对有管线的道路边线进行测量)，检测超过限差的应进行修测。2.进行地下管线测量前，应搜集测区已有的控制测量资料，并按现行城市测量规范的有关规定进行检测。本测区采用基于江苏省连续运行卫星定位参考站综合服务系统（JSCORS）的GPS RTK模式进行图根控制测量，也可采用光电测距导线法进行图根控制测量。3.探查作业完成后，应提供一份在1:500地形图上标有管线点、管线走向、位置及连接关系的探查草图。物探与测量工序作业应密切配合，顺利衔接。4.地下管线测量和带状地形检测、修测应采用解析法，按数字化成图的要求，以电子全站仪观测，联接电子手簿通讯记录，按规定的格式进行。管线点的测量精度应符合本设计书4.2.2的规定，地下管线图测绘精度应符合本设计书4.2.3条的规定，地形要素修测的精度应符合本设计书4.2.6条的规定。5.管线点高程测量可采用直接水准连测、三角高程测量、GPS-RTK的方法，其精度应满足本设计书4.2.2的规定。6.各项测量所使用的仪器设备，必须经持证计量部门检验合格，在使用前应进行检验和校正。其检校及观测值的改正按有关规定执行。7.3.2 图根控制测量7.4.2.1图根控制点选埋与编号1.根据管线点的分别情况布设图根控制点，密度应满足管线点测量的需要。2.图根控制点宜选取在视野开阔、地平高度角不低于15无障碍物、便于安置仪器设备和操作处。图根控制点一般采用临时标志（刻有十字的水泥钉标志）。3.图根控制点编号按字母T+1位作业小组序号+3位流水编号的方法，如T 1001、T1002。串测管线点的图根导线，布设在管线点的图根点，其编号与管线点号一致，并应编制导线略图。7.4.2.2图根控制点平面位置测量1. 网络RTK测量(1)一般采用基于JSCORS的GPS RTK模式进行图根控制平面测量，应选用双频GPS接收机。(2)RTK测量时应选择卫星较好时段和卫星数不少于4颗时进行作业，观测精度应控制在2cm以内。每点应独立观测两次，其较差小于等于5cm时取其中数，较差大于5cm时应重测。(3)采用与已知点成果进行比对检验、对同一点重复测量检验的方法，检验成果精度和可靠性。成果值比对较差超过5cm时应分析原因，保证图根点相对于邻近CORS站点的平面位置中误差应小于等于5cm。(4)图根点测量时同时连测测区附近的平面点，并对其可利用情况进行分析。2. 光电测距导线测量(1)个别区域不能满足GPS RTK观测条件时，采用光电测距导线法加密图根控制点。光电测距导线测量主要技术要求应符合表4的规定，其观测方法按城市测量规范第四章有关规定执行。光电测距图根导线只能一次附合。在一次附合导线点上可以采用电磁波双极坐标法加密图根点，但测距边不得超过100m，不得以极坐标点再发展图根点。附合导线长度(m)平均边长(m)测角中误差()测回数DJ6方位角闭合差()导线相对闭合差900802011/4000注：n为测站数。表4：电磁波测距导线的主要技术要求(2)因地形限制电磁波测距图根导线无法附合时，可布设不多于三条边、总长度不超过300m的支导线，水平观测首站应联测两个已知方向，其他站水平角应分别观测左、右角各一测回，其固定角不符值和测站圆周角闭合差不应大于40秒。(3) 光电测距导线测量一般使用GTS-330系列全站仪，测角精度为2”/5”，测距精度为（2mm+2ppm*D）。7.4.2.3图根控制点高程测量1.网络RTK测量(1)一般采用基于JSCORS的GPS RTK法获取图根控制点的正常高，相对于邻近JSCORS站点的高程中误差应小于等于0.05m。(2)用于RTK测量的GPS接收机应选用双频GPS接收机。(3) RTK测量时截止高度角在不低于15的有效卫星数应不少于5颗，PDOP值不大于6。GPS观测数据观测采样率为1s。(4)为保证测量成果精度和可靠，应在初始化稳定后才能开始观测，一般观测历元应大于6个并取平均值。观测时应使用脚架固定移动站天线，严格对中整平再进行观测，并且在重新初始化后观测两次，取平均值作为最终结果。(5)采用与已知点成果进行比对检验、对同一点重复测量检验的方法，检验成果精度和可靠性。成果值比对较差超过5cm时应分析原因，保证图根点相对于邻近JSCORS站点的高程中误差应小于等于5cm。(6)图根点测量时同时连测测区附近的平面点，并对其可利用情况进行分析。2.水准测量(1)个别区域不能满足GPS RTK观测条件时，采用水准符合路线的方法测定图根点高程。(2)水准测量应起算于一级图根控制点，宜沿地下管线布设符合水准路线，不应超过一次符合，符合路线长度不大于6km。(3)使用S3型水准仪（ i角不大于20）及普通水准标尺单程观测，估读至毫米，仪器至标尺的距离不大于100m，前后视距离宜相等，水准路线闭合差不得超过40L（mm）。7.4.2.4图根控制平差计算1.GPS平差计算应采用经鉴定的平差软件进行。2.光电测距导线和水准符合路线采用可采用简易平差法，坐标和高程均计算至 mm。7.3.3 地下管线测量7.4.3.1管线点平面位置连测1.采用基于宁夏连续运行卫星定位参考站综合服务系统（CORS）的GPS RTK模式进行管线点平面位置连测，也可采用导线串连法或全站仪极坐标法连测。2. 采用GPS RTK模式进行管线点平面位置连测时，技术要求见7.4.2.2第1条相关规定。3. 采用导线串连法进行管线点平面位置连测时，技术要求见7.4.2.2第2条相关规定。4.采用全站仪极坐标法时，水平角观测一测回，测距边不得大于100m，定向边宜采用长边。7.4.3.2管线点高程连测1.地下管线点的高程连测，按7.4.2.3相关规定执行。2.管线点密集时，可采用水准中视法，仪器至管线点距离不超过100m。3.采用全站仪同时测定管线点坐标与高程时，水平角与垂直角均测半测回，测距长度不超过150m,仪器高和砚牌高量至毫米。4.管线点的平面坐标和高程均计算至毫米，取到厘米。5.地下管线测量应按表2规定的测注项目对各种管线有关的地面建(构)物及附属设施进行测定。7.3.4 地形图测量1.地形图测绘范围一般为测区范围内的城市道路。3.调绘内容为道路的位置坐标、道路名称、起始点高程、路宽、路面结构型式、雨水井位置及数量、人行道宽度及铺筑材料、建设年代等。7.4 管线图编绘7.4.1 一般规定1.地下管线图必须采用外业测量成果与1:500数字化地形图叠加，机助成图编绘。2.地下管线图分为专业地下管线图、综合地下管线图、断面和局部放大示意图。3.专业地下管线图及综合地下管线图的比例尺为1:500，断面和局部放大示意图的比例尺视情况而定，图幅规格、分幅与编号按4.2.9执行。4.各种地下管线图必须按样图的规定进行编制。图纸采用80克以上的CAD专用图纸。图纸规格为60cm62cm，图幅位于图纸正中。5.数据处理所采用的软件及机助制图所采用的设备，可视实际情况和需要选择，但数据格式和代码应按数据标准的规定执行。6.数据处理所采用的软件，应有以下功能：(1)解析坐标文件在形成图形之前按分幅、编号；(2)按分幅解析坐标文件逐幅形成图形文件；(3)自动按图幅与图幅、测区与测区接边，并消除矛盾；(4)图形编辑、修改、注记等清楚明了；(5)图面取舍合理，并能按需要、按附属设施实际位置进行标注；(6)扩展性能良好。7.综合地下管线图、专业地下管线图和综合地下管线局部放大示意图以彩色绘制。地下管线按投影中心(展绘地下管线点位置)、相应图例连线表示，附属设施在实际中心位置绘相应符号表示。能以比例绘出的用虚线绘出轮廓并加相应的符号表示。8.地下管线图按图式附录10.4的规定绘制。数据、文字注记按表5规定执行。字型文件由甲方统一提供。9.地下管线图各种文字、数据注记不得压盖地下管线及其附属设施的符号。10.测区间的地下管线图图幅接边由相邻测区作业组共同进行。类型方式字体字高(mm)说明管线点号字符、数字混合正等线2扯旗说明汉字、数字混合细等线3主要道路名汉字细等线4路面铺装材料注记2.5mm街巷、单位名汉字细等线3结构型式字符、数字混合正等线2分间线长10mm进房、变径等说明汉字正等线2.5高程点数字正等线2放大图号数字空心字3表5：地下管线图注记标准7.4.2 综合地下管线图的编绘1.综合地下管线图应表示测区内所有探测的各种地下管线及其附属设施和有关地面建(构)筑物与地形特征，包括本设计书表2和7.4.4的全部内容。2.编绘前应取得下列资料：(1)完成补测的1:500地形图。(2)地下管线现况调绘图。(3)探查草图。(4)探测成果、外业数据、管线点成果表。(5)附属设施草图、结点示意图和管沟剖面图。3.当地下管线之间、地下管线与建(构)筑物边线之间的间距过小，无法按比例绘制时，应在图内用文字以扯旗形式标注说明其关系。平行管线图上线条间隙小于0.2mm时，应按支线让干线、有压管道让无压管道、电信电缆让有压管道、电力电缆让电信电缆的原则，将避让管线偏移0.2mm。对于同专业同规格的管线宜各向两侧作等距偏移，使线条隙距为0.2mm。同类管线立体相交时，为反映管线的上下关系，要采用“上实下虚”的画法，即上面的管线画实线通过，下面的管线连线遇到上面的管线时，两侧断开0.2mm，不同专业管线相交时不必断开。4.控制点不标注高程，但路面要按图上10cm左右标注路中高程，并择要注记路面铺装材料，建(构)筑物要适当标注高程。在管线复杂、管线点注记密集时，管线点应择要注记。雨、污水要标注流向符号，其颜色与相应管线相同。燃气调压站内加注“G”。5.综合图上各种专业管线的属性标注(其字体按管线点号的字大2.0mm)：(1)给水、燃气、工业等管线标注相应管线的代号和材质，DNXXX(管径)，如J 材质 DN600。(2)雨、污水（污水无压力时）管线在线位上标注管线代号和材质，dXXX或断面尺寸，如Y 砼d500或W 钢 d750或W 砖砌800X500。污水管线有压力时，其管径以DN500标注。污水、雨水管径无变化时，可适当标注。(3)热力管线标注代号和内管、套管管径，管沟断面尺寸，如R 材质DN300X600，800X600。(4)电力管线标注代号和NXXX 宽高(断面尺寸)，如L5100，690，800600，D250，200100，D1直埋，D2直埋(不同套管尺寸间和断面尺寸间空一个字符)。(5)电信(含中国联通)、有线电视管线标注代号和NXXX宽高(断面尺寸)，如T390，580，800600，T(Tp，S)1直埋T2直埋，S280，3 90，500400，T1260，200100(不同套管尺寸间和断面尺寸间空一个字符)。(6)上述各种管线如果管径(断面尺寸)无变化或跨图幅后无变化时，在其图幅两端按上述要求各标注一处，代号和管径均要空一个字符。(7)综合图上管线密集，难以分专业管线标注时，仍以扯旗的方式标注，每一幅图内一般至少在二至三个位置上，以扯旗形式注明管线排列、种类、 材质、规格、标高等，具体内容见表6。管线类别注记内容给水材质管径标高污水材质管径标高雨水材质管径标高热力材质管径标高液 化 气材质管径标高中压天然气材质管径标高低压天然气材质管径标高工业材质管径标高电力材质孔数n孔径直埋或断面尺寸电压标高电 信材质孔数n孔径直埋或断面尺寸分权属占用孔数n标高联 通材质孔数n孔径直埋或断面尺寸标高有线电视材质孔数n孔径直埋或断面尺寸标高注：n=1，2，n孔；孔径指套管管径，如4100。标高为相应管线的管顶或管底高程。表6：地下管线普查综合图扯旗注记内容7.4.3 专业地下管线图的编绘1.专业地下管线图表示一种专业地下管线及与其有关的建(构)筑物、地物、地形和附属设施。2.专业地下管线图内，应注记控制点的点号和地下管线的规格、材质、条数(电力、有线电视)、孔数、分权属单位的孔数，具体注记内容见表7。3.不同权属单位共用电信管块(或两条管块紧贴着)，测绘时表示一条地下管线，在成果表备注栏中和地下管线图上扯旗注明权属单位。4.预埋的电信管块，电力管沟(均未穿铺电缆)，实测明显点和特征点，并以虚线连接(虚线采用相应颜色)，扯旗注明“空管”，专业图上注“空管”。5.电信检修井、电力沟的电缆竖井、热力检修井按比例实测井位，以虚线表示，其几何中心加注相应的窨井符号，颜色采用相应管线的颜色，并在井边缘管线进出处测定管线点，以隐蔽管线点表示。图面上井内不连线，但在成果表内(包括计算机点成果表文件)应注明各点在井内的连接关系。管线类别注 记 内 容城市给水材质管径标高污水材质管径标高雨水材质管径标高热力材质管径(内管管径X套管管径，断面尺寸)标高液 化 气材质管径标高中压天然气材质管径标高低压天然气材质管径标高工业材质管径标高电力材质孔数n孔径直埋或断面尺寸电压标高电信材质孔数n孔径直埋或断面尺寸分权属占用孔数n标高中国联通材质孔数n孔径直埋或断面尺寸标高有线电视材质孔数n孔径直埋或断面尺寸标高标高是指每个管线点的标高，在管线密集处可择点注记。表内注记的字体按管线点号的字大进行。注：n=1，2，n孔；孔径指套管管径，如4孔100，3孔90表示为：4100，390。表7：地下管线普查专业管线图注记内容7.4.4 地下管线成果表的编制1.地下管线成果表的编制应以绘图数据文件及地下管线调查记录、地下管线的探测成果为依据进行，其管线点号应与图上点号一致。2.地下管线成果表编制内容应包括：种类、管线点号、材质、管线点类别、管线点(附注所表示的特征与附属设施)的坐标、高程、管道(套管、管沟、管块)规格、埋深、建设年代、权属单位、电缆根数、连接方向及必要的备注等。3.编制成果表时，对各种窨井坐标只标注井中心点坐标，但对井内各个方向的管线情况均应按上条的要求填写清楚，并在连接方向栏以邻近管线点号说明方向。4.成果表应以1:500图幅为单位，分专业进行整理编制，并装订成册。每一图幅各专业地下管线成果的装订顺序按下列顺序执行：给水、排水、燃气、电力、电信、有线电视、热力、工业管道、其它专业管线，成果表装订成册后应在封面标注图幅号并编写制表说明。8 质量保证措施本项目将严格按照ISO9001质量体系文件的要求，对项目设计、管线点探测、管线图编绘及成果提交等进行全过程质量控制，确保项目成果质量符合合同书规定的要求。8.1 组织保证为了确保项目的顺利实施，我们结合项目实施单位各生产部门的具体情况，做了合理有效的生产组织和安排。由宁夏纬仪测绘有限公司负责制定技术路线及项目的前期准备工作并组织外业测绘工作。依据生产计划，合理安排人员、设备进场，并及时协调和处理生产过程中人员和设备。
